Виды
Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.
Пленочные
Термопленка визуально похожа на сплошное полотно с черными полосами, толщиной 0,23-0,47 мм. Такой сплошной теплый пол полотно спаян, а в качестве нагревательных элементов выступает чистый карбон. Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.
При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.
Пленочные полы не применяют:
- для линолеума на войлочной основе;
- под ковролин;
- под ковровую плитку;
- под керамическую плитку, наливной пол.
В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.
Натуральный деревянный паркет или доска используется тогда, когда рабочая температура напольного покрытия не превышает 28 °C.
Удобство применения карбоновой пленки на полу в том, что ее можно разрезать для подгонки под нестандартные пространства. Ширина рулона при этом – 50 или 100 см. Если в процессе обогрева одна секция ломается, вся система продолжает эффективно работать без температурных изменений.
Стержневые инфракрасные
У такого типа обогревательного элемента сложная конструкция, состоящая из систем гибких стержней, которые параллельно между собой соединены. Стержни производятся из термостойкого полимера. Конструкция в обязательном порядке включает терморегулирующий датчик. Параллельный способ подключения помогает работать системе без изменений в том случае, если один элемент где-то вышел из строя. Такая же особенность, что и в ленточном типе. Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.
Уникальные характеристики карбонового пола позволяют производить укладку в любом помещении. При этом не нужно учитывать в дальнейшем запрет на расстановку мебели в произвольном порядке.
Виды карбоновых полов
В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.
Стержневые маты
Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.
Монтаж стержневых матов
За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.
Инфракрасная пленка
Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:
- Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
- Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.
Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.
Монтаж инфракрасной пленки
Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.
Монтаж плёночного пола
Все карбоновые системы укладывают на ровную поверхность. Основание рекомендуют выровнять. Допускаются перепады в 1 мм на 1 пог. м. Термоплёнка и стержни обогревают всю поверхность вокруг: не только напольное покрытие, но и нижнее основание, фундамент. Чтобы тёплый воздух проходил вверх, на основание укладывают теплоизоляцию и отражающий экран. В дальнейшем проводят монтаж термоплёнки.
На полу обозначают границы «тёплого пола». От стены и от мебели плёнку располагают на расстоянии не менее 5 см. Зазор между полосами 2 см
Обращают внимание на ширину рулона. Если ширина 50 см, то длина ленты не должна превышать 13 м. Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м
Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.
По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.
Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.
Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м. Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.
По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.
Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.
Монтаж карбонового пола
Особенности монтажа
Стержневые маты разрезаются на полосы по 10 см и укладываются в стяжку или крепятся с помощью клея. Длина может достигать 25 м. Для монтажа понадобится:
- термоизоляторная подложка;
- соединительный комплект;
- концевой комплект;
- терморегулятор;
- труба гофрированная;
- соединительный провод.
Перед укладкой пола поверхность нужно очистить и разровнять. Для установки терморегулятора готовят точку в удобном месте. Крепить к самому полу можно с помощью клея, скотча или с применением степлера. Теплоотражающий материал в виде полосок скрепляется между собой. Полоски мата соединяются монтажным проводом.
Первая из них крепится к терморегулятору. Терморегулятор крепится на стенку. В конце монтажа мат крепят в стяжке или используют клей. Стяжка заливается, а плитка кладется в теплый пол и крепится клеем. Для полного высыхания нужно не меньше 4 недель. Только после этого можно использовать систему.
Пленочный
Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:
Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:
- При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
- Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
- Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.
В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.
Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.
Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:
Правила монтажа пленочного покрытия
Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!
Рекомендуем также прочитать:
- Инфракрасные обогреватели: плюсы и минусы
- Экономичная система отопления дома
Разновидности электрических теплых полов
В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.
По способу производства их делят на 4 типа:
- Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
- Нагревательные маты. Представляет собой кабель на монтажной сетке.
- Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
- Стержневой. Состоит из последовательно соединенных карбоновых стержней.
Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.
Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных
Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам
В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах
Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее
Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы
Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат
Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта
Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта. Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом
Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом
Почему именно инфракрасный излучатель
Закон физики гласит, что любое тело, имеющее температуру выше абсолютного нуля (-273 градуса по Цельсию), является источником излучения тепла. Спектр его неуловим человеческим зрением, но его воздействие на кожу вполне ощущаемо. Наибольшую пользу приносит именно красная зона с длиной волн от 0,75 до 100 микрометров. В этом диапазоне находятся и волны с длиной от 7 до 14 мкм, совпадающие с излучением человеческого организма и потому считаются самыми полезными.
Вторым благотворным воздействием на человека можно назвать явление резонансного поглощения. Оно является порождением опять же диапазона инфракрасных волн. В красной зоне спектра света происходит активизация следующих процессов:
- Увеличение потенциальной энергии живых организмов;
- Активизация процессов на клеточном уровне;
- Укрепление защитных свойств;
- Рост активности биохимических реакций.
Третьим по счету, но не менее важным доводом в пользу инфракрасных излучателей можно назвать его способность ионизировать воздух. Благодаря процессу обогащения атмосферы отрицательно заряженными ионами, происходит стерилизация воздуха, повышение в нем антисептических свойств, что в конечном итоге работает на благо человека. Добавим, что в природе ионизация воздуха происходит естественным путем, а значит ИК- излучатели находятся с ней в абсолютной гармонии.
Информация на заметку: Теплый пол под плитку какой лучше, Какой теплый пол лучше выбрать: водяной или электрический
Обобщая перспективы применения пленочных теплых полов Хеат Плюс, следует отметить, целый ряд позитивных факторов. Наряду с физическими и химическими аспектами это еще и низкая цена, простота в монтаже и обслуживании. Без преувеличения они являются определяющими при выборе оптимального варианта для отопления жилых помещений и не только. Дополнительную информацию, а так же, заказать и купить — на сайте teplo38.ru
Стержневой карбоновый теплый пол
Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

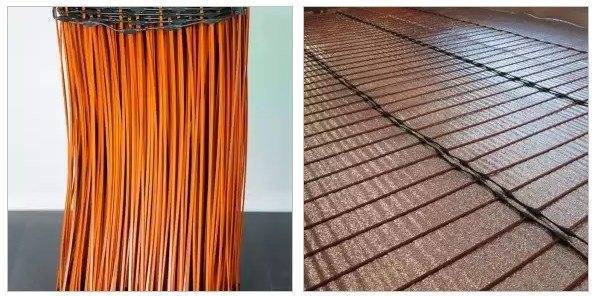

Стержневой карбоновый теплый полУложенный стержневой теплый пол
Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.
Сфера использования стержневого пола
Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.
Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.
Стержневой карбоновый теплый пол – плюсы и минусы
Преимущества:
устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;
расчетный срок функционирования системы – 50 лет;
параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;
высокий показатель теплоотдачи;
эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);
равномерный и быстрый обогрев помещения;
благодаря инфракрасному излучению устраняет неприятные
запахи;
пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);
нет электромагнитного излучения;
малый вес (отсутствие нагрузки на перекрытия);
может быть использован в комнатах с высоким уровнем
влажности;
относительная простота монтажа;
возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.
наличие саморегуляции защищает пол от перегрева.
возможен обогрев помещений большой площади.
Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.
Недостатки:
монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;
высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)
Технические характеристики стержневого теплого пола
Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:
- ширина рулона – 830 мм;
- длина – 25000 мм;
- толщина мата – 3-3,5 мм;
- мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
°C) – 170 Вт/м. (температура стержня 20 °C); - энергопотребление на 1 м.п. – 20-50 Вт;
- максимальная температура поверхности – 60 °C.
Лучшие производители стержневого теплого пола
- K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
- GH Systems – торговые марки HOTmat (Южная Корея);
- SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
- GT – торговая марка GT (Южная Корея);
- Felix – торговая марка Excel (Южная Корея).
Заключение
Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.
Метки: Пол Теплый пол Отопление
Особенности установки
Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.
Укладка на стяжку
На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.
На деревянный пол
Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.
Виды
Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.
Пленочные
Термопленка визуально похожа на сплошное полотно с черными полосами, толщиной 0,23-0,47 мм. Такой сплошной теплый пол полотно спаян, а в качестве нагревательных элементов выступает чистый карбон. Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.
При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.
Пленочные полы не применяют:
- для линолеума на войлочной основе;
- под ковролин;
- под ковровую плитку;
- под керамическую плитку, наливной пол.
В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.
Натуральный деревянный паркет или доска используется тогда, когда рабочая температура напольного покрытия не превышает 28 °C.
Удобство применения карбоновой пленки на полу в том, что ее можно разрезать для подгонки под нестандартные пространства. Ширина рулона при этом – 50 или 100 см. Если в процессе обогрева одна секция ломается, вся система продолжает эффективно работать без температурных изменений.
Стержневые инфракрасные
У такого типа обогревательного элемента сложная конструкция, состоящая из систем гибких стержней, которые параллельно между собой соединены. Стержни производятся из термостойкого полимера. Конструкция в обязательном порядке включает терморегулирующий датчик. Параллельный способ подключения помогает работать системе без изменений в том случае, если один элемент где-то вышел из строя. Такая же особенность, что и в ленточном типе. Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.
Уникальные характеристики карбонового пола позволяют производить укладку в любом помещении. При этом не нужно учитывать в дальнейшем запрет на расстановку мебели в произвольном порядке.
