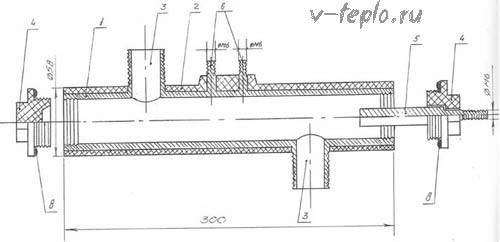

Ионные котлы отопления: принцип работы

Плюсы и минусы эксплуатации

Отзывы, основанные на опыте эксплуатации ионных котлов, носят противоречивый характер. И если часть потребителей остаются довольны габаритными размерами, более быстрым по сравнению с традиционным электрическим котлом нагревом теплоносителя, устойчивостью от перепадов напряжения и экономичным использованием, то другие говорят лишь о минусах такого оборудования. К ним относятся:

• • обязательное заземление. Риск поражения током в случае пробоя изолятора у такого котла существенно выше, нежели у ТЭНового аналога;
• • зависимость от качества теплоносителя, ведь мощность устройства полностью зависит от степени проводимости используемой воды;
• • отсутствие возможности работать в аварийном режиме, например, от аккумуляторов, и использование исключительно переменных источников тока;
• • запрет на использование воды из одноконтурной системы отопления;
• • невозможность использования такого котла для устройства системы теплого пола и пр.

Проблемы и ограничения эксплуатации дизельных субмарин

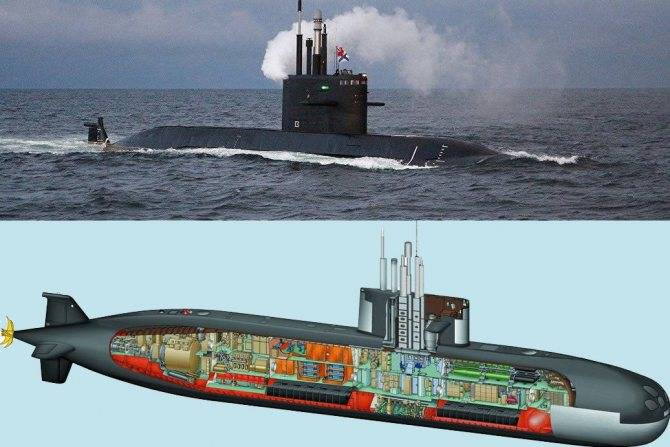

Внешний вид и разрез современной дизель-электрической ПЛ проекта 677 «Лада»

Такая конструкция ограничивает возможности дизельных лодок: снижает скорость, время автономной работы. Кроме того, корпус дизельных лодок не позволяет достигать скоростей свыше 50 км/ч.

Аналогично, принципиальная конструкция ограничивает рост габаритов лодки и её грузоподъемность, защиту. А косвенно — и глубину погружения.

Сегодня дизельные субмарины работают только в прибрежной зоне с малым удалением от берега, хотя ещё во времена Второй Мировой войны он бороздили океаны.

Атомный реактор принципиально изменил эксплуатацию подводных судов из-за огромной мощности и буквально неограниченного запаса энергоносителя, что привело к гонке подводного вооружения и появлению двух школ кораблестроения.

Не срабатывает автоматика газового котла

Почему не отключается газовый отопительный котел?

Это происходит, если на  газовых теплогенераторах, таких как Baxi (Бакси), Кебер, Лемакс, Мимакс,  Дани, Данко, Житомир и др. произошло следующее:

• неисправен термодатчик на входе в систему отопления или на обратной линии — датчик не срабатывает при достижении заданной температуры и прибор работает без остановки.

  Осмотрите механическое соединение проводов, наличие окислов на них, зачистите и восстановите соединение. Если это не дало результата, проверьте датчики на короткое замыкание и обрыв, при обнаружении неисправности замените датчик;

• низкая температура в обратном контуре отопления, не соблюдена дельта разницы температур между подающей и обратной линией. Это случается в двухконтурных агрегатах Кебер, Юнкерс, Аристон, АОГВ, Навьен, Ринаи, когда происходят большие теплотери в отопительном контуре из-за плохой утепленности помещения. Утеплите окна, двери, полы и стены;
• теплогенератор не выключается автоматически, когда низкая скорость теплоносителя. Это происходит, когда циркуляционный насос имеет недостаточную скорость и теплоноситель остывает, проходя через батареи. Переключите скорость насоса на большую;
• установлена недостаточная постоянная температура нагрева теплоносителя, агрегат продолжает работать, нагнав выставленную температуру, так как недостаточно тепла для прогрева жилья. Увеличьте значение нагрева;
• агрегат может работать без передышки, когда неправильно настроена горелка при  минимальной модуляции, в результате чего теплогенератор не набирает мощность. Произведите настройки мощности, согласно инструкции к прибору;
• неправильно смонтированная система отопления, засорение байпаса также может стать причиной того, что теплогенератор, набрав установленную температуру, продолжает нагревать теплоноситель. Замените систему отопления, прочистите байпас;
• произошло отключение программатора на комнатном термостате, проверьте работу термостата, в случае поломки замените;
• при забитом накипью теплообменнике агрегат может долго не выключаться, так как большой слой накипи препятствует нормальному нагреву. Промойте теплообменник, сняв его с прибора;
• поломка электронного блока управления. Проверьте, не нарушено ли подключение контактов. В случае неисправности электронного устройства, требуется  замена.

Должен ли ваш агрегат отключаться после проверки и устранения выявленных описанных выше причин — в статье описаны основные, часто встречающиеся неисправности. Кроме них, могут быть и другие, которые сможет определить только специалист.

Какие сложности в обслуживании возникают

В процессе эксплуатации оборудования с термическими элементами из строя выходит резервуар или нагревательный узел. Но поскольку в конструкции котла предусмотрено несколько ТЭНов, то нагрев воды продолжится. Владелец информируется о возникшей неприятности с помощью контрольных светодиодов. На части установок используется дисплей, на котором выводится код ошибки.

При нагреве водопроводной воды на поверхности нагревателя и бака образуется слой накипи, которая ухудшает теплообмен. Перегрев спирали приводит к сокращению срока службы, поэтому требуется периодическая промывка котла специальным раствором.

При вытекании жидкости из резервуара питание нагревательного элемента автоматически прерывается. Но при отказе системы защиты происходит перегрев ТЭНа с возникновением опасности возгорания установки или электропроводки. При установке оборудования следует продублировать защиту от возникновения аварийных ситуаций и установить дополнительные предохранители.

Стабильность работы электродного оборудования зависит от качества теплоносителя, который в процессе эксплуатации деградирует и теряет свои характеристики. Прохождение электрического тока способствует разложению антифриза, образующиеся газы скапливаются в резервуаре.

При работе помпы в контуре отопления формируются воздушные пробки, негативно влияющие на работоспособность радиаторов. Производители электродных нагревательных установок рекомендуют проводить замену жидкости в контурах (срок службы зависит от химического состава раствора).

Особенности выбора

После принятия решения о покупке электрического котла, нужно разобраться с видами и техническими параметрами, которые отличают различные модели.

Технические характеристики отопительных электрических котлов ЭВП Stanless

Виды котлов

Электрические котлы бывают:

1. ТЭНовые.
2. Индукционные.
3. Электродные.

ТЭновые котлы – самые распространенные. Работают так же, как чайник. Передача тепла в комнату происходит за счёт перегона по трубам воды, прогретой ТЭНами котла. В разных моделях котлов может быть от 1 до 3 ТЭНов. Мощность, указанная для электрокотла – это суммарная мощность всех его ТЭНов. Воду в трубах гоняет циркуляционный насос.

На рынках, модели уже давно — работа отлажена, конструкция продумана.

ТЭновый котел отопления — схема

Индукционный котёл. У него есть трубка из диэлектрика, обмотанная проводом внутри которой расположен сердечник замкнутый сам на себя (сделанный из любого металла, к которому может прилипнуть магнит). Ток, проходя по катушке, создаёт электромагнитное поле и заставляет двигаться молекулы в сердечнике, разогревая его.

Индукционный котёл — очень надёжный прибор. Единственное, что может в нём поломаться – это электронный блок управления. Цена индукционных котлов выше, чем у других. Но заверения продавцов о новаторских технологиях и большой экономичности – основаны ни на чём и противоречат законам физики. Индукционные принципы были открыты М.Фарадеем почти 2 века назад и давно с успехом применялись в промышленности.

Индцукционный электрический котел

Электродные котлы греют за счёт того, что сквозь воду проходит ток. Проблема в том, что использовать можно только воду, которая может называться «питьевой» по ГОСТу.

Электроды в таких котлах со временем растворяются и требуют замены.

ТЭновые котлы не стоит подключать к проточной подаче воды – на ТЭНах образуется накипь, бороться с которой труднее, чем в чайнике. Поэтому лучше в системе использовать один и тот же теплоноситель. Присмотритесь так же к моделям, в которых есть фильтры.

Мощность

От габаритов помещения, которое предстоит отапливать, будет зависеть мощность агрегата.

Немаловажную роль будет играть качество утепления и теплопроводность стройматериалов, использованных при постройке дома.

Приблизительный расчёт для надёжно утеплённого дома с высотой потолков около 3 метров:

На 10м2 площади требуется 1 кВт электроэнергии.

Если дом расположен в районах с суровыми зимами, к получившимся показателям мощности, нужно добавить 10%.

Выбирайте агрегаты, в которых мощность можно регулировать с учётом погоды (термостат может быть встроен, а может подключаться отдельно). Тогда теоретические затраты на электричество на деле окажутся гораздо ниже.

Напряжение и кабель

В обоих случаях требуется подключаться через отдельный автомат на счётчике, который защитит сеть.

Прежде чем покупать мощные котлы оцените реальные возможности ваших электросетей.

Сечение кабеля должно быть тем больше, чем выше на него нагрузка и чем больше приборов одновременно будет работать в доме.

Например, медный провод 4мм2 при напряжении 220 v сможет питать котёл 8 кВт, а при напряжении 380 v– мощностью 19кВт. Медный провод сечением 6 мм2 при напряжении 220 v потянет 10 кВт мощности, а при напряжении 380 v — 26 кВт.

Производитель

Самые доступные, при этом хорошо себя показавшие в работе котлы, отечественных фирм – РусНит, Невский, Эван.

Дороже всех обойдутся немецкие агрегаты (Bosch). Они напичканы автоматикой и славятся надёжностью.

Котел отопления настенный Эван

Другие популярные производители:

• Eleko, Elbeva, Protherm (Словакия) — адаптированы под Российский климат;
• Dacon (Чехия) – около 30 котлов мощностью от 4 до 60кВт;
• Kospel (Польша).

Комплектация котла

Приобретая котёл, обратите внимание на сопутствующие приборы. Либо узнайте у продавца о возможности подключения этих приборов. Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов)

Другие же устанавливаются по желанию, для удобства

Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов). Другие же устанавливаются по желанию, для удобства.

Обязательно должны быть:

• Циркуляционный насос;
• расширительный бак;
• программатор.

Дополнительно на некоторых моделях могут быть:

• Фильтры от накипи;
• термостат;
• терморегулятор;
• световые индикаторы режимов работы;
• дистанционное управление;
• каскадное включение ТЭНов;
• стабилизатор напряжения;
• лопастное реле потока;
• всевозможные датчики и контроллеры.

Стараясь как можно больше удешевить прибор, некоторые фирмы заменяют металлические детали пластиковыми, которые могут плавиться под действием высоких температур.

Лучшие производители

Благодаря своим преимуществам ионные котлы остаются весьма востребованными источниками теплоснабжения на российском рынке.

Их выпускают ряд отечественных заводов, также имеются модели западных производителей.

Общий обзор самых востребованных брендов:

1. “Галан”, котлоагрегат московской фирмы. Фирма производит несколько базовых моделей в сети 220 В: ” Очаг”, ” Турбо” и ” Гейзер”, а сети 380 В – ” Вулкан”. К устройствам потребуется купить основной блок управления ” Навигатор”, защитный автомат “ABB”, терморегулятор “BeeRT”, управляющий производительностью циркуляционного электронасоса.
2. Электродные ионные котлы Берил, российского производителя, выпускаются в 2-х типоразмерах для сети 220/380 В и соответственно мощностью 9/33 кВт. Имеет верхнюю установку блока включения к электросети, что упрощает монтаж и техобслуживание. К нему необходимо дополнительно приобрести блок ЦСУ “Евро”, который позволяет выполнять ступенчатое управление мощностью подогрева теплоносителя, через каждые 200 Вт.
3. Котлы электродные марки ЭОУ отечественного производителя, с диапазоном мощности от 2 до 120 кВт, в сети 220/380 В.
4. “Форсаж” украинского производителя, оборудованы специальным защитным кожухом, повышающим безопасную эксплуатацию, имеющий дизайнерский внешний вид. Представлена 5-ю модификациями для сети 220 В, мощностью от 3.0 до 20 кВт, которые комплектуются блоком управления ЭЦРТ.
5. STAFOR, латвийского производителя, соответствует требованиям ЕС. Конструкция обладает рядом инновационных решений, в том числе — использует “клетку Фарадея” с распределением предохранительного и рабочего нуля. С ним совместно возможно купить фирменный теплоноситель о и специализированную присадку STATERM POWER, позволяющую вовремя вносить поправки в химсостав электролита для регулирования эффективности работы котла.

Обслуживание системы отопления на электродном оборудовании

Электродные котлы – техническая разработка для обогрева дачи помещений с небольшой площадью. Особенность, которая отличает от аппарата, работающего на ТЭНе — невозможность поломки от перепада напряжения.

Во время эксплуатации прибора, работающего на пределе, внутри корпуса образуется высокая температура, давление, возникает циркуляция некачественного теплоносителя, устройство очень быстро изнашивается. В таких условиях происходит износ электродов, изоляторов, герметичность соединений придет в негодность.

Чистка прибора

• Чтобы провести обслуживание, нужно демонтировать устройство. Открутить резьбовое соединение на фланце, вытащить электрод.
• Оцените, насколько изношены электроды. Убедитесь, что изоляторы целые. На корпусе нет трещин. Если электроды изношены более чем на 40%, требуется замена оборудования.
• Проведите чистку поверхности электродов, держателей.
• Очистите внутреннюю часть корпуса.
• Можно собирать аппарат в обратном порядке.
• Проведите обезжиривание поверхностей, нанесите герметик. Понадобится высокотемпературная субстанция.

Набор для ремонта

Достоинства и недостатки

В технической литературе достаточно много противоречивой информации о работе ионных котлов. Тем не менее, достигнутые технологические параметры работы такой системы нагрева говорят о существенных преимуществах его по сравнению с аналогичными отопительными устройствами функционирующих на электроэнергии:

1. Самый высокий уровень эффективности КПД 90-98 %, выше чем у обычных ТЭновых конструкций.
2. Высокая скорость выхода ионных котлов отопления на рабочую мощность.
3. Малые габариты и вес, что упрощает обвязку ионного котла.
4. Нет необходимости обустройства дымовентиляционной системы в. обогреваемом помещении.
5. Отсутствует перегрев и утечки теплоносителя.
6. Перепады напряжения в сети, незначительно снижают мощность ионных котлов отопления, но при этом не останавливают процесс нагрева теплоносителя.
7. Можно размещать в отопительный контур с традиционным котлоагрегатом, работающим на любом топливе в качестве дополнительного источника отопления в ночное время или в часы максимума нагрузки.
8. Допускается каскадная установка нескольких ионных агрегатов со ступенчатой регулировкой мощности обогрева.
9. При правильной утилизации отработанного теплоносителя, ионные котлов — абсолютно не представляют угрозу окружающей среды.
10. Имеют низкую стоимость по сравнению с традиционными агрегатами.

Недостатки ионных котлоагрегатов:

1. Специфические параметры по качеству греющей среды.
2. Не все приборы отопления могут работать в паре с ионными электродными котлами. Специалисты рекомендуют использовать биметаллические либо алюминиевые батареи. Причем последние не должны содержать окислов, которые могут изменить химсостав электролита и внести разбалансировку в работу всей системы.
3. Высокое требование к электрозаземлению.
4. Ограничение по предельной температуре — до 70 С.
5. Электроды довольно скоро покрываются накипью и требуют периодической замены.
6. Недопустимо работать в контуре нагрева ГВС.

«Галан» Вулкан 36

Компания «Галан» одной из первых начала разработку такого семейства обогревательных приборов, используя наработки военно-космической отрасли и запатентованные инженерные решения. За четверть века даже первая линейка приборов не вышла из строя и продолжает функционировать.

«Галан» Вулкан 36

Мощность модели 36 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 27,3 А. Управление механическое, устанавливают котел только на пол.

Данная модель «Вулкан» 36 обладает многими преимуществами, выделим основные из них:

• простота в обслуживании и эксплуатации.
• безопасность и надежность – при возникновении короткого замыкания электрического тока,  перегреве токоподводящих проводов, превышении заданной температуры, утечке теплоносителя котел отключается.
• объем теплоносителя 600 литров, объем отапливаемого помещения – 1700 куб.м.
• доступная стоимость – средняя цена составляет 11000 руб.

ТЭНовые устройства

ТЭН расшифровывается как тепловой электрический нагреватель. Любой ТЭН — трубка в форме буквы U из нержавеющей стали или меди, внутри которой проложена спираль из нихрома или вольфрама, а теплоизолятором служит керамика или кварцевый песок. Одноконтактные ТЭНы обладают прямой трубкой, а роль второго контакта выполняет сам корпус.

Фото 1. ТЭНовый напольный электрокотел, окрашен в синий цвет, выполнен из нержавеющей стали.

Электрический ток, проходя через вольфрамовую нить, нагревает её до очень высокой температуры. Это тепло поглощает кварцевый песок и отдаёт его теплоносителю. Принцип действия аналогичен электрическому чайнику.

Важно! Поверхность ТЭНов нагревается до очень высокой температуры, поэтому они обязательно должны быть покрыты водой для охлаждения. Нагревательные элементы размещают внутри котла с жидкостью. Количество ТЭНов определяет мощность котельной установки

Количество ТЭНов определяет мощность котельной установки

Нагревательные элементы размещают внутри котла с жидкостью. Количество ТЭНов определяет мощность котельной установки.

Нагрев воды происходит интенсивно, поэтому циркуляционные насосы используют в больших отопительных контурах.

Для компактной системы хватает конвекционного теплообмена.

За регулировку температуры отвечает термостат, датчик температуры и давления, блок управления электрокотлом. От завоздушивания системы теплоснабжения предохраняет расширительный бак.

Преимущества

• Очень простое подключение и обслуживание;
• низкая стоимость электрокотлов и ТЭНов (от 500 рублей за штуку);
• быстрый нагрев жидкости.

Недостатки

Недостатков у стержневых нагревательных элементов значительно больше:

• низкий КПД из-за неэффективного способа преобразования энергии;
• образование накипи на ТЭНах и попадание её в отопительный контур;
• минимум автоматики в дешёвых моделях требует ручного управления;
• вольфрамовая нить со временем перегорает, что приводит к замене нагревательного элемента;
• есть вероятность повреждения оболочки ТЭНа и поражения электрическим током;
• высокие пусковые токи и нагрузка на электрические сети во время работы;
• большие габариты электрокотла.

Мощность отдельных нагревательных элементов не превышает 5–6 кВт. Этого достаточно для отопления дачного дома или использования в качестве аварийной системы обогрева.

Накипь существенно снижает эффективность нагрева, поэтому борьбе с ней и умягчению воды необходимо уделить пристальное внимание. Способы снижения жёсткости воды для использования в системах отопления:. Способы снижения жёсткости воды для использования в системах отопления:

Способы снижения жёсткости воды для использования в системах отопления:

• Химический метод с добавлением сульфата натрия или кальцинированной соды. Раствору дают отстояться и сливают чистую воду с осадка. После фильтрования и кипячения жидкость готова к использованию.
• Сбор дождевой воды с последующей фильтрацией.
• Использование талой жидкости.
• Купить дистиллированную воду в магазине.

Лучшие производители

Благодаря своим преимуществам ионные котлы остаются весьма востребованными источниками теплоснабжения на российском рынке.

Их выпускают ряд отечественных заводов, также имеются модели западных производителей.

Общий обзор самых востребованных брендов:

1. «Галан», котлоагрегат московской фирмы. Фирма производит несколько базовых моделей в сети 220 В: » Очаг», » Турбо» и » Гейзер», а сети 380 В — » Вулкан». К устройствам потребуется купить основной блок управления » Навигатор», защитный автомат «ABB», терморегулятор «BeeRT», управляющий производительностью циркуляционного электронасоса.
2. Электродные ионные котлы Берил, российского производителя, выпускаются в 2-х типоразмерах для сети 220/380 В и соответственно мощностью 9/33 кВт. Имеет верхнюю установку блока включения к электросети, что упрощает монтаж и техобслуживание. К нему необходимо дополнительно приобрести блок ЦСУ «Евро», который позволяет выполнять ступенчатое управление мощностью подогрева теплоносителя, через каждые 200 Вт.
3. Котлы электродные марки ЭОУ отечественного производителя, с диапазоном мощности от 2 до 120 кВт, в сети 220/380 В.
4. «Форсаж» украинского производителя, оборудованы специальным защитным кожухом, повышающим безопасную эксплуатацию, имеющий дизайнерский внешний вид. Представлена 5-ю модификациями для сети 220 В, мощностью от 3.0 до 20 кВт, которые комплектуются блоком управления ЭЦРТ.
5. STAFOR, латвийского производителя, соответствует требованиям ЕС. Конструкция обладает рядом инновационных решений, в том числе — использует «клетку Фарадея» с распределением предохранительного и рабочего нуля. С ним совместно возможно купить фирменный теплоноситель о и специализированную присадку STATERM POWER, позволяющую вовремя вносить поправки в химсостав электролита для регулирования эффективности работы котла.

«Галан» Гейзер 15

Безопасный и производительный одноконтурный электродный котел, которому часто отдают предпочтение владельцы загородной недвижимости. Мощность оборудования 15 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 22,7 А. Управление механическое, устанавливают котел только на пол. В качестве дополнительной опции предусмотрена возможность подключения внешнего управления.

«Галан» Гейзер 15

Его покупают благодаря таким преимуществам:

• простота и удобство эксплуатации – разобраться с устройством сможет и новичок.
• небольшая масса конструкции и компактные размеры – всего 5,3 кг.
• большая площадь обогрева – до 180 кв.м.
• электронное автоматическое регулирование – наличие блока управления, позволяющего сформировать интервал по нагреву теплоносителя.
• возможность подключаться к комнатному индикатору температуры.
• цена прибора в среднем составит 7800-8000 руб.

Что такое электродный котел

Принцип работы агрегата наглядно демонстрирует известный многим кипятильник из двух лезвий и четырех спичек. При подключении такого устройства к электросети, нагрев 1 л воды до 100 С происходит в течение нескольких минут.

Достигается такая интенсивность нагрева электродного котла благодаря явлению электролиза. Суть процесса состоит в том, что между двумя погруженными в раствор жидкого электролита электродами, при подключении внешнего источника напряжения, начинается направленное движение заряженных частиц. Ионы, имеющие положительный заряд перемещаются к катоду, а частицы с отрицательным зарядом притягивает анод.

Если на электроды подается переменное напряжение от бытовой электросети с частотой 50 Гц, в течение одной секунды изменение полярности происходит 50 раз, что влечет за собой периодическое изменение направления движения ионов. Вследствие повышенного сопротивления водной среды и внутреннего трения происходит преобразование кинетической энергии в тепловую, что и вызывает интенсивный нагрев раствора электролита.

Поскольку вода в системах централизованного снабжения имеет мало общего с чистой (Н₂О) и представляет собой раствор солей калия, кальция, магния и других элементов, она вполне может считаться электролитом. Непосредственный нагрев электролита (без контакта с поверхностью ТЭНа или корпусом) называется первичным.

Принципиальное отличие электродных котлов от других электрических установок заключается в том, что нагрев теплоносителя происходит без контакта с нагревательным элементом.

Следует также отметить, что производительность агрегата непосредственно связана с химическим составом теплоносителя.

Особенности ионных котлов

Среди собственников недвижимости давно бытует мнение о том, что отопление с использованием электрической энергии – это довольно рисковая затея, которая может обернуться баснословными эксплуатационными расходами. Справедливости ради стоит отметить, что это мнение применимо к электрическим котлам с интегрированным ТЭНом. Появление ионных котлов на рынке позволило развеять миф о дороговизне электрического отопления дома. Уникальное устройство электродного котла отопления гарантирует рациональный и бережливый расход ресурсов.

Помимо очевидного преимущества в виде экономичности, котел отопления электродный обладает и рядом других положительных качеств, среди них:

• долгий срок службы;
• защита от перегрева;
• компактный корпус;
• простой монтаж;
• возможность выбора режимов работы для наиболее бережливого расхода энергоресурсов;
• высокая пожаро- и взрывобезопасность;
• работа с доступным топливом;
• универсальность;
• защита контура от размерзания (для ионных котлов характерно использование незамерзающего теплоносителя);
• экологичность;
• высокий класс электробезопасности и пр.

Сравнительные характеристики

Результаты работы рассматриваемых типов котлов отопления сильно разнятся. Особенно наглядно это видно на представленной в таблице. Данные указаны для котлов с автоматической регулировкой температуры теплоносителя, которые установлены в помещениях, имеющих высоту 2,5 метра и обогреваемых до температуры 20̊ С.

Ионный котел	Котел с ТЭНами
Мощность  (кВт)	Кол-во. фаз	Обогреваемая  площадь (м. кв.)	Потребление энергии (кВт/ч.)	Мощность  (кВт)	Кол-во. фаз	Обогреваемая  площадь (м. кв.)	Потребление энергии (кВт/ч.)
3	1	50	0.5-0.7	3	1	30	1.1-1.4
5	1	80	0.9-1.2	5	1	50	1.6-2.1
9	3	120	1.8-2.3	9	3	90	3.0-3.9
25	3	350	4.5-5.5	25	3	240	8.5-10.1

Исходя из данных таблицы, можно сделать вывод, что при одинаковой мощности площадь обогрева при использовании ионного котла отопления больше, а расход электроэнергии значительно меньше, чем при использовании ТЭНового.

Сравнивая оба способа обогрева, нельзя не вспомнить о сроке службы котлов. Производители указывают, что ТЭН может прослужить от 3-х до 5-ти лет, случается, что эти цифры могут оказаться гораздо меньше, что связано с независящими от потребителя причинами. Большое влияние оказывает чистота и качество воды, заливаемой в систему отопления , материал самих ТЭНов и корпуса котла, а также интенсивность использования. Образующаяся на ТЭНах накипь не позволяет им нормально охладиться, что и приводит к их сгоранию.

Электродные котлы лишены данного недостатка, так как полярность катодов в них постоянно меняется. Ионы меняют свое направление с частотой сетевого напряжения (50 колебаний в секунду). Даже накипь, образующаяся от неочищенной воды, не станет причиной поломки, она может лишь снизить мощность котла.

Электродные котлы: принцип работы, плюсы и минусы, советы по установке

Проводя отопление в частный дом, или модернизируя существующую систему, хозяева сталкиваются с проблемой выбора котла. Широкий ассортиментный ряд порождает много вопросов и сомнений. Если с приборами, работающими на водном тэне ещё как то понятно, то электродный принцип отопления мало кому знаком.

Котлы электродного типа относятся к электрическому виду отопления. Трудами инженеров малоэффективные тэны были заменены блоками электродов, выполняющими роль нагревательных элементов.

Области применения

— жилые помещения;

— промышленные здания;

— для системы тёплый пол;

— для создания тепловой завесы;

— в двухконтурных системах допустимо использование горячего водоснабжения.

Принцип работы электродного котла

Принцип распространения теплоносителя зависит от типа системы ионных котлов:

• в закрытых предусматривается установка циркуляционного насоса для принудительного движения теплоносителя и расширительного бачка для первоначального этапа нагрева;

• в открытых системах движение теплоносителя осуществляется естественным образом.

Нагрев теплоносителя происходит за счёт движения ионов между электродами. Процесс хаотично движущихся положительных и отрицательных частиц сопровождается выделением тепловой энергии, которая используется для подогрева воды или антифризовой жидкости в системе.

Электроды выполняют функцию производителя электрического поля переменного действия.

Плюсы электродного котла

• высокая мощность (однофазные и трёхфазные от 2 кВт до 50 кВт);

• небольшие габариты;

• быстрый нагрев;

• не имеет в конструкции дымоход;

• высокий коэффициент полезного действия (95-97%);

• регулирует давление в системе;

• безопасная эксплуатация;

• возможность подключения автоматики;

• устойчивость к перепадам в напряжении;

• допустимо использование нескольких котлов в одном помещении;

• экологический вид отопления.

Минусы котла

• применяется только переменный ток;

• образование накипи на электродах;

• обязательные работы по заземлению во время установки;

• контроль температуры теплоносителя (свыше 75° идёт перерасход электричества).

Требования к установке и эксплуатации котла

Для эффективной и безопасной работы оборудования привлекается специалист, выполняющий монтаж и настройку котла. Установленный согласно требованиям прибор прослужит длительное время без поломок. А грамотный мастер ознакомит с правилами эксплуатации.

• Температурный диапазон, обеспечивающий работоспособность котла, колеблется от 10 до 40 градусов.

• Влажность воздуха в помещении не должна превышать 75%.

• Место установки оборудования должно иметь отдельное помещение с достаточным пространством для элементарного обслуживания. Там же размещается автоматика и приборы контроля.

• Наличие заземления является неотъемлемой частью монтажа.

• При покупке котла нужно убедиться в полной его комплектации.

• Установка прибора осуществляется низко по отношению к радиаторам для регулировки давления.

• Место соединения котла с системой дополняется креплением его к стене.

• В период эксплуатации электродное оборудование подлежит техническому контролю и обслуживанию.

Как выбрать электродный котел

• соответствие мощности котла и площади отапливаемого помещения;

• комплектация отопительного прибора;

• экономичность эксплуатации;

• репутация производителя;

• возможность подключения других приборов;

• использование сотовой связи для дистанционного управления;

• особенности подключения.

Советы

• Если установка предусмотрена в двухэтажном доме, следует использовать два котла для каждой группы радиаторов.

• Для эффективного отопления и рационального расхода электричества рекомендуется оснащать систему циркуляционным насосом, термостатами на батареи и температурными датчиками.

• Логично монтировать электродный котёл в систему под него. Другие схемы подключений и разводок придётся переделывать.

• Рекомендуется для увеличения эффективности обернуть все трубы изоляционным материалом.

• Использование антифриза в качестве теплоносителя подразумевает регулярный контроль точек соединения в связи с его повышенной текучестью.

• Установка электродного котла подразумевает только вертикальное положение.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

• Труба стальная диаметром 5-10 см
• Клеммы заземления и нулевого провода
• Электроды
• Провода
• Металлический тройник и муфта
• Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

• На электрод подается исключительно фаза
• На корпус подается исключительно нулевой провод
• Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

• Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
• Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
• С одной стороны, посредством тройника устанавливаются электроды
• Тройник также необходим для организации выхода и входа теплоносителя
• Со второй стороны делают подключение к отопительной магистрали
• Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

• Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
• Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.
