Самодельный ревизионный люк под плитку из подручных материалов

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

1. Подготовка проема.
2. Установка рамы с дверцами.
3. Отделка внешней поверхности дверок.
4. Финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Инструменты и материалы

Такие люки можно купить в магазине. Все что вам нужно будет сделать: собрать конструкцию, установить ее в нужное место и выполнить облицовку. Но для умельцев, которые не хотят переплачивать, есть хорошая новость: такой люк можно сделать самостоятельно. Чтобы воплотить эту идею в жизнь, вам понадобятся такие инструменты:

• мебельные навесы;
• брус из дерева 50×50 мм;
• влагостойкий гипсокартон или влагостойкая фанера;
• пуш-механизм для дверей;
• клей ПВА строительный;
• армированная сетка из капрона;
• облицовочный материал (плитка или кафель);
• клей на плитку;
• дрель и шуруповерт;
• карандаш и рулетка;
• саморезы;
• электролобзик или пила;
• отвертка.

Виды ревизионных люков

Люк невидимка может быть распашным, сдвижным и нажимным. Эти модели делятся на несколько типов в зависимости от функциональных особенностей. Они отличаются друг от друга стоимостью, сложностью и функциональностью, грузоподъемностью и размерами.

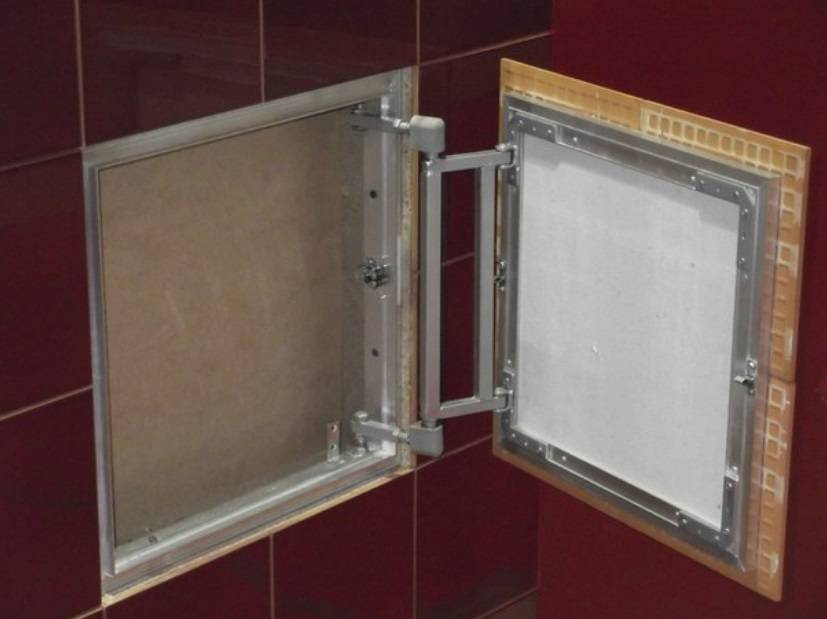

Люк невидимка от фирмы Revizor — различные варианты исполнения

Распашные люки

Отличаются простой функциональностью: они выдвигаются немного вперед, а потом распахиваются с помощью петель. Работают на съемных присосках, но чаще на магнитно-нажимных замках.

Такие модели следует применять на свободных стенах, ведь дверцы должны свободно распахиваться. Ограниченное пространство и другие предметы на стенах, например, зеркало или умывальник, не позволит установить распашную ревизию.

Сдвижные ревизионные люки

Скрытый ревизионный люк такого типа функционирует по принципу шкафа-купе. Дверца отводится вперед, а потом в одну из сторон, в зависимости от выставленной конфигурации и купленной модели.

Подобные модели эффективно использовать в труднодоступных местах, где нет много свободного места. Сдвижные скрытые ревизии имеют компактные размеры, их устанавливают за стиральными машинами или тумбами.

Не стоит переживать о ручке, которая была бы лишней. Открывать ревизию можно с помощью прицепных присосок и фиксаторов магнитно-нажимного типа.

Нажимные варианты люков

Популярный вариант с простым функционалом. Достоинством является надежная фиксация люка. Открыть можно простым нажатием. Удобно использовать для того, чтобы оставить доступ к бойлерам и счетчикам, а также обеспечить экран к сифону.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

ВНИМАНИЕ! Нежелательно закрывать экраном чугунный канализационный стояк: для ремонта трубы потребуется доступ по всей ее высоте, и конструкцию придется полностью демонтировать

Инструменты и материалы

Такие люки можно купить в магазине. Все что вам нужно будет сделать: собрать конструкцию, установить ее в нужное место и выполнить облицовку. Но для умельцев, которые не хотят переплачивать, есть хорошая новость: такой люк можно сделать самостоятельно. Чтобы воплотить эту идею в жизнь, вам понадобятся такие инструменты:

• мебельные навесы;
• брус из дерева 50×50 мм;
• влагостойкий гипсокартон или влагостойкая фанера;
• пуш-механизм для дверей;
• клей ПВА строительный;
• армированная сетка из капрона;
• облицовочный материал (плитка или кафель);
• клей на плитку;
• дрель и шуруповерт;
• карандаш и рулетка;
• саморезы;
• электролобзик или пила;
• отвертка.

Монтажные работы

Как установить люк невидимку под плитку? Разобьем работу на четыре этапа:

• Монтаж основания. Из металлических профилей собираем каркас. Можно сделать две закладных – по бокам. Но надежнее будет зафиксировать будущую конструкцию со всех сторон, поэтому профили желательно установить также сверху и снизу.  Если рамка размещается в проеме плотно, ее можно крепить прямо к стене, заполнив щели монтажной пеной.
• Установка люка под плитку. В раме сверлятся отверстия, через которые она либо длинными шурупами прикручивается к каркасу из профилей, либо дюбелями к стене. Легкие конструкции можно закрепить в трех точках: 2 со стороны петель и 1 с противоположной стороны. Чем массивнее будет дверца с наклеенными на нее элементами декора, тем больше точек крепления должно быть. Тяжелые устройства крепятся в 8 местах. Установка малогабаритного сантехнического люка под плитку производится в сборе, а если габариты крупные, дверца крепится после монтажа рамы. Самым важным на данном этапе является максимально точное совпадение уровней поверхностей стены и дверки, на которые будет клеиться плитка. Если стена уже задекорирована, то дверца должна быть утоплена на толщину слоя декора. Убедившись, что всё выставлено соосно, подтягиваем все шурупы и болты крепления. Регулировка люка невидимки под плитку выполняется после того, как дверца будет закреплена на петлях. Для этого есть регулировочные болты, которые после регулировки фиксируются специальными винтами.

Герметик наносим таким образом, чтобы щель максимально заполнилась и сверху образовался бугорок. Закончив, убираем эти излишки при помощи резинового шпателя, снимаем, начиная снизу, малярный скотч и даем затирке высохнуть.

Следующий шаг – через двое суток берем нож для обоев и аккуратно, желательно одним движением прорезаем силикон на всю глубину. держа лезвие под углом 45 градусов. Аккуратно открываем двери и очищаем плитку от излишков герметика. Если возникли какие-то затруднения, на нашем сайте Вы можете найти видео, демонстрирующее установку скрытого люка под плитку на практике.

В целом работа интересная и относительно несложная, хотя для новичка может оказаться достаточно серьезным испытанием.

Причины образования трещин в стене

Возникновение трещин не только способно испортить внешний вид помещения, но и стать серьезной проблемой функционирования всего здания. Одной из самых распространенных причин появления дефектов является неравномерная усадка сооружения. Часто это происходит при неправильном распределении нагрузки на стены или некачественном уплотнении грунта на этапе строительства. Если конструкция скошена сильно, то трещины следует заделывать только после устранения причин такой усадки и укрепления ее основы. При сильных смещениях существует угроза обвала стен и перекрытий.

Причиной возникновения трещин могут быть климатические условия: резкие перепады температур, воздействие солнечных лучей или ветра. Особенно подвержены риску стыки между внутренними и внешними стенами на самых верхних этажах здания и лестничные перекрытия.

Бетон со временем подвергается высыханию, поэтому возможно на нем появление различных дефектов. Они могут возникнуть как на фасадах здания, так и внутри. Сквозные дыры появляются чаще всего в железобетонных постройках.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

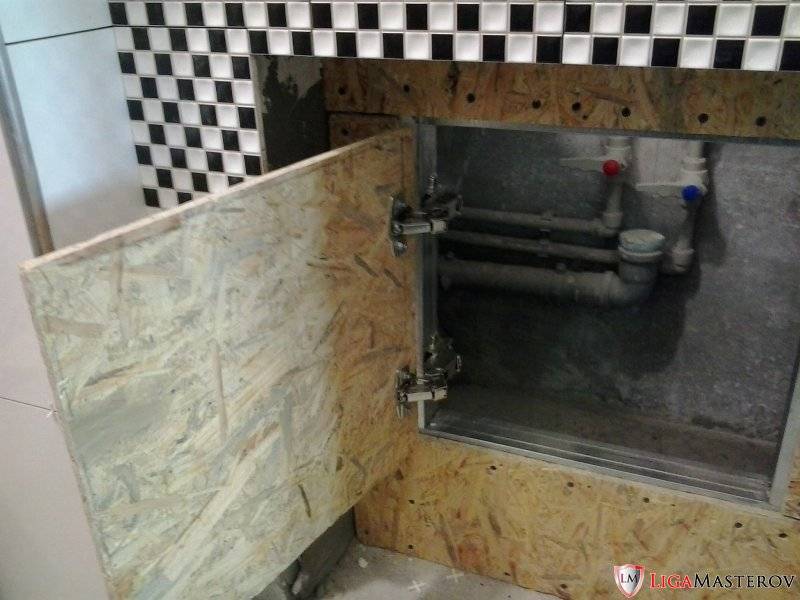

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

1. раздвижная;
2. распашная;
3. откидная.

• Раздвижная конструкция
• Распашная
• Откидная

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

• нажимной;
• с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

1. каркаса для установки рамы;
2. рамы;
3. дверцы;
4. механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

• Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
• Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

1. легкий вес;
2. простой монтаж;
3. прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.

Как выбрать люк по размерам

Мы не будем затрагивать нюансы с различными типами отрывания дверей, они зависят только от ваших пожеланий и особенностей планировки ванной комнаты. Остановимся на главном – определении оптимальных линейных размеров конструкции.

1. По месту расположения сантехнической арматуры и контрольных проборов определите зону размещения устройства и ее высоту и длину.
2. Снимите размеры керамической плитки, которую планируется использовать для отделки стен в комнате.
3. Исходя из размеров керамической плитки определите, какое количество перекрывает площадь доступа к инженерным коммуникациям.
4. Узнайте стандартные размеры скрытых люков, имеющихся в продаже.
5. Выберите модель с габаритами рамы, которые равны или несколько меньше длины и ширины плиток, необходимых для перекрытия люка.

1. Во время подбора размеров люка нужно иметь в виду, что по всему периметру плитка обязательно должна выступать за его габариты минимум на полсантиметра. Максимум со стороны петли на 5 см, с остальных сторон есть только одно ограничение – более 50% площади плитки должно быть приклеенным. В противном случае прочность соединения будет сомнительной, во время пользования люком эти элементы отделки могут оторваться.

Размеры пластиковых ревизионных люков

Рекомендация по выбору люка

С учетом этих требований не только подбирается модель и размеры люка, но и корректируется его положение на стене. В зависимости от размещения плитки во время разбивки конструкция может немного перемещаться в любую сторону, за чет этого исключается нарушения рядов. Во время перемещения люка нужно следить, чтобы все коммуникации оставались доступными.

Подбираем ревизионный люк

люк для ванной

Устанавливаем люк в готовом короб

Установка люка невидимки под плитку для уже обшитого гипсокартоном короба выполняется так:

• размечаем место установки и высверливаем отверстия по углам;
• с помощью электролобзика выпиливаем место для установки люка;
• в проем вставляем люк, заглубляя раму;
• выполняем временную фиксацию рамы с использованием струбцин, затем основательно прикручиваем ее вдоль периметра саморезами, прямо через лист гипсокартона;
• переходим к грунтовке стены и облицовке плиткой.

Стена может быть и окрашена. Для этого нужно:

• прошпаклевать стену до идеальной ровности. Шов по шпаклевке нужно сделать до того, как она засохнет;
• отшлифовать и окрасить стену.

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Монтаж люка – “невидимки”

При установке в проем кирпичной стены коробка с лючком вставляется в проектную нишу и временно фиксируется деревянными клиньями. На торцы сторон проема по монтажным отверстиям коробки наносятся отметки для сверления, после чего устройство извлекается из гнезда, по отметкам сверлятся отверстия и в них вколачиваются пластмассовые дупели. Люк – “невидимка устанавливается в проем, и его коробка в местах установки дупелей крепится к стене саморезами. Правильность монтажа изделия проверяется в трех плоскостях пузырьковым уровнем и корректируется натяжением саморезов.

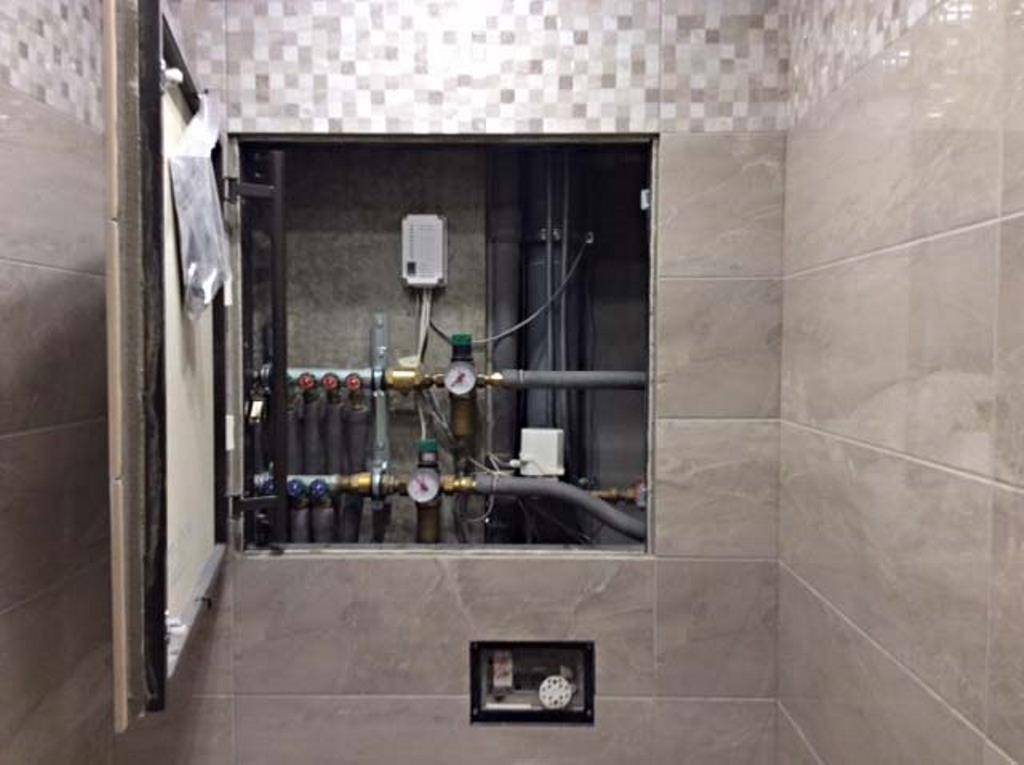

Сантехнический люк-невидимка для ванной чаще всего замаскирован под кафель

Монтаж люка в перегородку из ГКЛ при правильно устроенной посадочной обойме в каркасе производится идентично.

Зазоры между рамой-коробкой и обоймой после установки и регулировки положения ревизионного люка своими руками заполняются монтажной пеной, излишки которой через сутки срезаются заподлицо с поверхностью перегородки.

Классификация ревизионных люков

Скрытые люки имеют разные конструкции, и какую бы вы ни выбрали, она не должна портить внешний вид ванной комнаты, а также быть легкой в применении. Естественно, что пользоваться этим скрытым люком часто не придется.

Скрытые люки подразделяются на такие категории:

• пластиковые;
• металлические;
• люки-невидимки.

Теперь рассмотрим каждую из категорий более подробно.

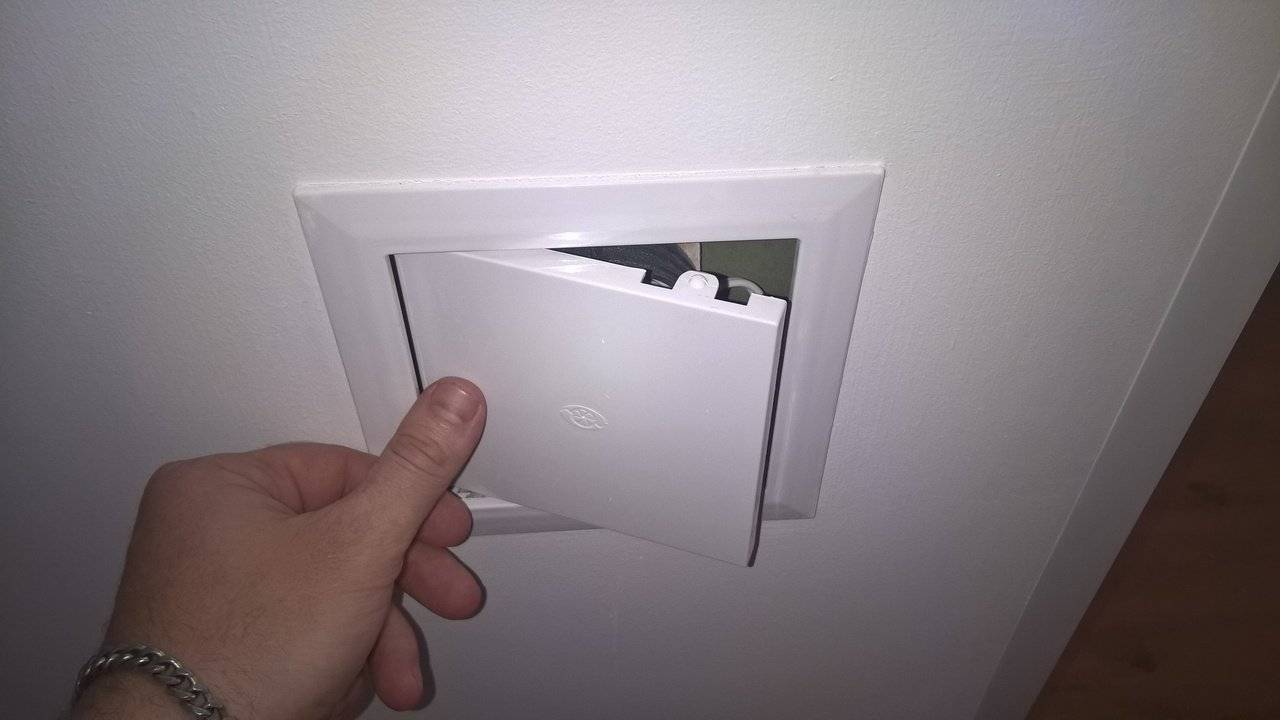

Пластиковые ревизионные люки являются наиболее дешевым и простым вариантом. Они одинаковые внешне и могут отличаться по цвету или размеру. Установка такого люка достаточно простая: его следует при помощи саморезов вкрутить в стену или же при помощи клея вставить в приготовленное отверстие. Чтобы открыть дверцу скрытого люка, нужно просто надавить на дверцу.

Такое решение – наиболее простое, чтобы скрыть ревизионные проемы инженерных узлов.

Металлический ревизионный люк устанавливается и открывается, как и пластиковый и почти не отличается от него по размеру. Но в отличие от пластика, металлические модели имеют ряд таких преимуществ:

• более долговечны;
• способны длительное время не терять первоначальный внешний вид.

Единственный их недостаток по сравнению с пластиковыми моделями – это более высокая стоимость изделия.

А вот люки-невидимки называются так из-за того, что их практически не видно и их можно установить под любую отделку в ванной, в том числе под плитку. Когда вы покупаете скрытый люк, то у вас на руках есть только сам механизм, который нужно дополнительно оснастить дверей и облицевать ее материалом, который применялся для стен. Такие скрытые люки под плиткой можно применять для следующих целей:

• скрытие центрального стояка;
• скрытие запорной арматуры и других коммуникаций;
• для хранения не очень нужных вещей и химических средств.

Такой люк под плитку монтировать гораздо сложнее, чем устанавливать обычный металлический или пластиковый люк. Это связано с тем, что установка люка под плитку совершается до отделки стен, что создаст те или иные сложности с оформлением помещения, в частности, с подгонкой плитки к люку. Так, сначала нужно установить и облицевать сам скрытый люк под плитку, а потом уже устанавливать и ее.

Облицовка плиткой

Прежде всего на дверцу люка навешивают груз, масса которого идентична весу используемой плитки. С его помощью определяют, не возникнут ли в дальнейшем провисания либо другие неисправности конструкции.

После этого наносят грунтовку и дожидаются высыхания. Поверх неё покрывают дверцу клеем и крепят отделочный материал. Плитка должна выходить за края на несколько сантиметров.

Все манипуляции осуществляются при закрытом и заблокированном замке. Чтобы случайно не приклеить дверцу к стене, клеящий состав следует наносить, отступив от её границ на достаточное расстояние (2–3 см в зависимости от консистенции клея).

Правильно установленный люк прослужит много лет. Чтобы не возникали проблемы с его механизмом, нужно периодически смазывать петли.

Составные элементы

Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.

Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли. В хитрых – сдвоенные с дополнительными узлами регулировки.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

• демократичная цена;
• долгий срок эксплуатации без потери качества и внешнего вида;
• эстетичный вид;
• широкий ассортимент;
• можно окрашивать в домашних условиях;
• устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
• негорючесть, устойчивость к воздействию химических веществ;
• относительно низкая стоимость установки;
• возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.

Из каких материалов производят люки для ревизии

Ревизионные устройства чаще всего производятся из таких материалов:

Пластик – является оптимальным для сооружений, имеющих повышенную влажность. Из него производят лючки, которые не будут испытывать завышенной нагрузки от личной массы и плитки, предназначенной для отделки. Главным плюсом является диэлектрические характеристики.

Недостаток прочности компенсируется компактными размерами.

Металл – из-за габаритности массы на параметры накладываются определенные лимиты. Также сталь может подвергаться ржавчине, поэтому там, где влажность повышена, устройство лучше не использовать. Алюминий станет отличной альтернативой. Он меньше весит и устойчив к воде. Правда, прочность ниже.

Детали соединяются при помощи специальной сварки.

Самодельный ревизионный люк под плитку из подручных материалов

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Как правильно приклеить плитку на скрытый люк?

Замаскирован люк для сантехнического шкафа может быть керамической плиткой, мозаикой или плиткой, имитирующей натуральные материалы.

Этапы облицовки люка:

1. Дверцы люка и стены обрабатываются грунтовкой.
2. Перед тем как приступить к работе на дверцы малых и средних размеров необходимо повесить вес, который будет равняться весу будущей облицовки на ней. Это необходимо для предотвращения провисания. Некоторые оборудуются специальным нагрузочным болтом.
3. При помощи специальной скобы, которой укомплектовывают вместе с дверцей, блокируется нажимной механизм, это делается для того чтобы вовремя облицовки плиткой его нечаянно не открыть.
4. Обычно плитка клеится либо на жидкие гвозди, либо на цементный клей. Цементный клей наносится с отступом от края , для того чтобы в дальнейшем была возможность открыть дверцу.
5. Плитка, как правило, должна выступать на 5-50 мм с каждой стороны. Но приклеено должно быть не меньше половины общей площади плитки, в противном случае она может отвалиться.
6. При попадании плиточного клея в щель между рамой и дверцей, его необходимо тут же убрать.
7. Через сутки можно будет проверить все ли в порядке и удалить лишний клей.

Далее можно начинать затирку швов, кроме идущих по периметру люка. Они должны заполнятся силиконовой затиркой-герметиком. Если воспользовались затиркой марки «Ceresit», тогда можно также воспользоваться герметиком Ceresit CS 25 – его можно подобрать цвет и шов будет незаметен.

1. Перед применением герметика необходимо очистить и высушить поверхность плитки. Вдоль шва с обеих сторон приклеивается малярный скотч, это делается для того чтоб не испачкать облицовку.
2. При помощи пистолета на шов наносится герметик размазывается пальцем предварительно смоченным в мыльной воде (2-3 движения).
3. Малярный скотч сразу же снимается, и люк остается закрытым несколько суток.
4. Далее необходимо при помощи тонкого лезвия аккуратно прорезать шов. Каждая сторона должна быть прорезана одним движением, это делается для того чтобы было меньше засечек. Нож должен находится под углом в 45о Как это видно на фото. Конец лезвия нужно упереть прямо до гипсокартона, это делается для того чтобы прорезать шов на всю глубину.
5. Люк открывается и с плитки очищаются остатки силикона, для того что бы предотвратить залипание дверцы.
6. Если сразу не получилось аккуратно подрезать герметик, можно открыть дверцу и немного нанести его на настенные плитки. Спустя пару часов можно попытаться закрыть дверцу. Если в каком-либо месте затирки будет больше – подшлифуйте ее при помощи абразивной сетки.

Таким образом, можно добиться практически идеального эффекта. Благодаря уплотнителю и силиконовой затирке по периметру скрытый люк под плитку будет абсолютно герметичным, и его можно расположить даже рядом с ванной.
