Инструкция по ремонту болгарки Makita

Электрическая схема

Знание назначения главных частей не даст 100% положительного результата при ремонте. Необходимо также разобраться и понять, как устроена электрическая схема болгарки и как работает электродвигатель. В схеме задействовано две обмотки, которые последовательно подключаются через силовой провод к сети с напряжением 220 В и не связаны между собой в электрической цепи. Механически установленный выключатель связывается с кнопкой включения и отключения шлифмашинки. Каждая из обмоток соединяется через контакты с графитовыми щетками. Через щетки обмотки соединяются с коллектором ротора.

Очень важно и то, что якорь имеет много обмоток, однако с графитовыми щетками соединяется только две обмотки, а выход из строя чаще всего происходит по причине разрыва электрической цепи. Диагностика электроцепи устройства производится специальным прибором — тестером

Портативное измерительное устройство используют не только в ремонте болгарки, но и для проверки других электрических инструментов и приборов.

Правильная проверка должна производиться от входного силового кабеля с переходом к последовательно подключенным элементам. При проверке проводимости переключатель мультиметра выставляется на минимальное напряжение.

Неисправности электроцепи коллекторного мотора

Чаще всего поломки в электрической цепи болгарки происходят по таким причинам:

  • Износ коллектора;
  • Поломка кнопки запуска;
  • Износ угольных или графитовых щеток;
  • Перегрев и замыкание в обмотке статора;
  • Перегрев и обгорание обмотки ротора;
  • Повреждение силового провода.

Такие неисправности являются наиболее частыми, но существуют и другие поломки, связанные с разрывом электрической цепи.

Особенности конструкций зарубежных производителей УШМ

В данной главе рассмотрим конструктивные особенности болгарок, производимых под брендами Bosch, Hitachi и Makita, а также ремонт УШМ своими руками.

Ремонт УШМ Bosch

Болгарки Бош представляют собой надежный инструмент, не доставляющий особых хлопот пользователю. Но не каждый пользователь относится к инструменту правильно. Ремонт УШМ Бош чаще всего сопряжен с заменой подшипников.

Конструктивно все болгарки Bosch выполнены по одинаковой схеме. Вал шпинделя поз.25 запрессовывается в ведомую косозубую шестерню поз.26 и опирается в корпусе редуктора поз.821 на игольчатый подшипник поз.51.

При разрушении подшипника внутри корпуса остается обойма подшипника, которую достать непросто. Рекомендуем два способа демонтажа обоймы игольчатого подшипника. Они описаны в разделе «Как снять игольчатый подшипник».

При износе или зализывании зубьев пары шестеренок замене подлежат обе и только парно. Производя демонтаж шестеренок, помните, что ведущая шестерня крепится на валу ротора на резьбе, причем ЛЕВОЙ и фиксируется гайкой. Ведомая большая косозубая шестерня поз.26 напрессована на вал шпинделя поз.25.

Ремонт УШМ Hitachi

Особую популярность у российских потребителей получили болгарки Хитачи. И это закономерно. На рынке практически отсутствуют кустарные подделки болгарок Hitachi. Простота конструкции позволяет легко выполнить ремонт любой сложности.

Болгарки фирмы Hitachi обладают повышенной надежностью и нечасто попадают на стол ремонтников. Основная причина попадания болгарки Hinachi на ремонт – поломка редуктора, а именно, выработка зубьев шестеренок.

Разбирается редуктор болгарки просто. Чтобы отсоединить корпус редуктора поз.3 от корпуса статора поз.37, надо освободить угольные щетки.

Выкрутите четыре винта поз.1, крепящих корпус редуктора и корпус статора. Разъедините корпус редуктора и корпус статора. Корпус редуктора отсоединится совместно с ротором поз.8.

Чтобы снять крышку редуктора поз.23, надо выкрутить четыре винта поз.24. Ведомая косозубая шестерня поз.33 фиксируется на валу шпинделя поз.26 при помощи шпонки поз.25 и ссаживается съемником. Подшипник поз.21 снимается съемником.

Ремонт УШМ Makita

Особенностью болгарок семейства Makita является быстросъемный защитный кожух поз.19.

Настоящая Макита представляет собой надежный, долговечный инструмент. Но, как и все углошлифовальные машины, страдает выходом из строя редуктора, его шестеренок.

К замене шестеренок редуктора прибегают в случае их заклинивания или разрушения.

Чтобы произвести ремонт УШМ Makita 9069 или Makita 9558 HN, необходимо болгарку разобрать.

Если несправен редуктор, а это определяется появлением люфта вала шпинделя, заклиниванием редуктора, пробуксовыванием ведомой шестерни, то следует отсоединить редуктор от корпуса статора. Освободите угольные щетки поз.35, выкрутите четыре винта поз.10 и отсоедините корпус редуктора от корпуса статора поз.37.

На следующем этапе открутите четыре винта поз.18, держащих крышку ротора поз.15. Ведомая шестерня поз.14 снимается при помощи перса. Ведущая шестерня поз.43 крепится за счет шпоночного соединения и фиксируется гайкой поз.42. Подшипники вала ротора поз.3 снимаются при помощи съемников.

Пара слов о подделках

На российском рынке инструмента частенько встречаются подделки болгарок фирмы Makita. Популярный и раскрученный бренд пользуется популярностью не только у пользователей, но и различных мастей жуликов.

Чаще всего подделке подвергаются мощные болгарки фирмы Makita. Например, Makita 9069.

При выборе болгарки Makita обращайте внимание на следующие детали:

  1. качество литых из пластмассы деталей;
  1. качество изготовления дополнительной ручки;
  1. низкая цена должна вас насторожить;
  1. внимательно изучите табличку, на ней можно найти массу неточностей;
  1. на болгарках Makita обязательно должен присутствовать серийный номер;
  1. на корпусах болгарок Makita нанесена обязательная надпись, которой вы не найдете на подделках;
  1. на угольных щетках оригинала Makita нанесены штатные номера;
  1. как правило, в сборке применяются винты с шестигранной головкой, на подделках винты «Филиппс»;
  1. обмотки якоря и статора у подделок покрыты кустарным лаком.

Соблюдая осторожность при выборе болгарки Makita, вы не нарветесь на подделку и  приобретете настоящий инструмент японских производителей. Успехов Вам!

Успехов Вам!

Технические характеристики

Модель годится на роль «рабочей лошадки» в рамках типовых строительно-ремонтных мероприятий или, тем более, в бытовом хозяйстве. Другой вопрос, насколько вынослива и универсальна силовая начинка Makita 9069 – 230-миллиметровый диск и сетевое питание свидетельствуют о неплохом заделе в плане возможностей применения инструмента, но и это не все достоинства аппарата. Более подробные характеристики УШМ 9069 представлены ниже:

  • Мощность – 2 000 Вт.
  • Крутящий момент – 6 600 об./мин.
  • Диаметр рабочего круга – 230 мм.
  • Типоразмер шпинделя по резьбе – M14.
  • Масса – 4,2 кг.

Стоит подчеркнуть, что для эффективного использования модели, в ее комплектацию уже в базовом оснащении включается немало дополнений. Например, полноценная эксплуатация шлифмашины невозможна без зажимной гайки, опорной шайбы и торцевого ключа. В качестве уже не обязательных, но все равно полезных аксессуаров производитель поставляет защитный кожух и вышеупомянутую боковую рукоятку.

Несколько общих полезных советов по организации ремонта болгарки

Прежде чем приступить к ремонту болгарки, рассмотрим несколько полезных советов:

  1. Перед тем как начать разборку болгарки, тщательно ознакомьтесь с ее описанием, схемой сборки и порядком выполнения работ.
  2. Обязательно соблюдайте последовательность выполнения технологических операций.
  3. Строго соблюдайте технику безопасности.

Более подробно о диагностике и ремонте электрической части болгарки.

Как снять игольчатый подшипник или разрушенную обойму подшипника скольжения

В редукторах болгарок используются различные подшипники. Они подвергаются большим нагрузкам и являются причинами появления неисправностей.

Разрушение подшипника определяется по увеличению люфта вала шпинделя. Разобрав корпус редуктора и демонтировав вал большой шестерни, вы увидите игольчатый подшипник.

Игольчатый подшипник применяется не во всех болгарках. В тех же болгарках, в которых он установлен, его демонтаж можно выполнить несколькими способами.

Вынув разрушенную часть подшипника, внутреннюю обойму можно достать с использованием машинного метчика. Зажмите машинный метчик подходящего диаметра в патрон шуруповерта и постарайтесь его вкрутить в обойму подшипника, пока метчик не упрется в дно корпуса. Продолжайте медленно вкручивать метчик в обойму. Он поднимет обойму по резьбе.

Второй способ заключается в том, что оставшуюся обойму разрушенного игольчатого подшипника можно извлечь при помощи спецболта и стопорного кольца.

Как снять косозубые шестерни редуктора болгарки

Ремонт редуктора болгарки начинается с демонтажа косозубых шестеренок. Именно шестеренки становятся основной причиной неисправностей редуктора болгарки. В болгарках чаще всего приходится менять малую ведущую шестеренку, закрепленную на валу ротора.

На валу ротора косозубая шестерня может крепиться двумя способами:

  1. Шестерня фиксируется шпоночным соединением и зажимается гайкой.
  2. Шестерня крепится при помощи резьбового соединения. Причем используется как правая, так и левая резьба.

Большая ведомая косозубая шестерня крепится на валу шпинделя тоже двумя способами:

  1. Шестерня напрессовывается на вал.
  2. Шестерня крепится при помощи шпоночного соединения.

Кроме замены шестеренок в болгарках часто требуется заменить тот или иной подшипник. А их в конструкции болгарки как минимум три.

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Схема коллекторного двигателя с переключателем направления вращения

Итак, вскрываем аппарат и видим кучу пыли и грязи которая скопилась за долгое время эксплуатации, все это вычищаем и вымываем салфетками и обезжиривателями.

Проверяем щетки, и все электрические соединения на клеммах поджав и почистив, вытаскиваем ротор коллекторного электродвигателя и проверяем его визуальным осмотра обмотки и пластин, что бы ничего не заедало, подшипники должны быть целыми без трещин, а вращаться они должны свободно без заклиниваний, шумов и люфтов.

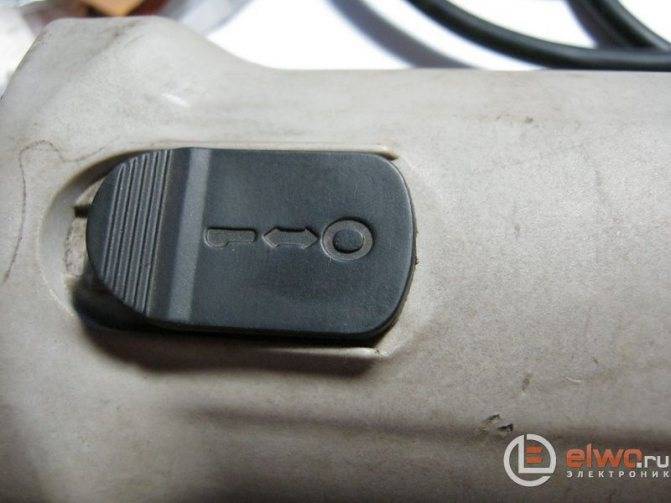

Далее приступаем к выключателю, он как оказалось, и стал виновником, тут кнопка выключатель коммутирует сразу два проводника цепи. Сам привод рычаг продуваем силиконовой смазкой, чтоб он легче ходил в своем пазу направляющей до самого выключателя.

Выключатель можно снять и разобрать, отремонтировать выгоревшую половинку не смог, поэтому замкнул один из проводов напрямую, а второй теперь служит для включения и выключения.

Контакт со временем отошел в выключателе, начал искрить и греться и часть его расплавилась.

Можно конечно заменить целиком выключатель, что было бы правильно, но владелец хотел максимально по дешевле, так как инструмент не сильно дорогой, да и не новый уже, поэтому пришлось вот так и поступить, новый выключатель стоит в городе порядка 400-500 рублей, что не очень-то и дешево.

После сборки болгарки, обязательно тестируем и проверяем на холостом ходу режимы работы прежде чем отдать её владельцу.

Так, вкратце опишу что к чему и почему. Мне эти болгарки весьма по нраву, проверенные годами. Есть свои болячки, которые оцениваю как совершенно не значительные. Один из самых главных ее плюсов — очень надежный редуктор, шестерни и корпуса в целом, мощный мотор, удобные габариты. Прошлая, она же еще имеется, сгорела после двух лет моих над ней издевательств. Ротор на той я не менял, решил просто купить новую, так как сомневался в качестве запчастей, побаивался что за оригинал могут липу выслать, или в целом качество не то. Но с той новой приключилась неприятность, судя по всему какая-то металлическая окалина, попала внутрь канала якоря и замкнула его. Порылся, подобрал интересный вариант внушающий доверие и заказал в паре с двумя комплектами щеток на заказ, которые тоже весьма приличны с виду, и внушают доверие. ) В общем-то все это, хотел сделать со старой, пока жива новая, но кто знал. В общем, вот видео, там и сравнения, и описание процесса ремонта с советами что да как. Надеюсь вам понравится. )

Позже, через часик или два, дополню коротеньким видео с итогами так сказать. )

Вопрос, это только у меня Movavi такие лаги выдает? Кажись на мыло его…

За одно вот вам ссылка, где брал, с моей стороны никаких жалоб и претензий, проверил сам, всем доволен. rotorua.com.ua/product/ja…lgarki-interskol-125-900/

Сервисное обслуживание

Справка. Компания Макита Трейдинг имеет статус официального сервисного центра электроинструмента Makita, в рамках которого осуществляется гарантийное и постгарантийное обслуживание. Специалисты центра производят ремонт электрического инструмента любой сложности.

Мелкий ремонт: технический осмотр, замену комплектующих вы можете выполнить самостоятельно.

Важно! Прежде чем начать ремонт, подготовьте необходимый инструмент: отвертки, желательно оборудованные храповым механизмом, тестер, рожковый ключ, съемники подшипников, смазки. Поломки в болгарке могут быть электрические и механические

Определитесь, сможете ли вы сами исправить поломку или следует обратиться в сервисный центр

Поломки в болгарке могут быть электрические и механические. Определитесь, сможете ли вы сами исправить поломку или следует обратиться в сервисный центр.

Поломки, которые возможно устранить самостоятельно:

  • Болгарка не включается — возможно неисправность в цепях питания и управления — проверьте угольные щетки.
  • Если из строя вышел статор, то вы почувствуете характерный запах гари. При разборе видны следы потемнения обмотки — статор неисправен.

Болгарка Makita 9555HN. Фото ВсеИнструменты.ру

Из неисправностей по механической части можно выделить поломку редуктора, как правило, это связано с выходом из строя зубьев шестеренок, скалывается часть зубьев.

Внимание. Для снятия шестеренок вам потребуется специальный съемник

Не используйте молоток — редуктор изготовлен из хрупких материалов.

Ремонт редуктора болгарки состоит в замене косозубых шестеренок.

Важно! Замена шестеренок должна производиться только в паре!

Пошаговая диагностика электрики мультиметром или лампочкой

При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.

Диагностика обрыва питания

Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.

Проверка статора и его перемотка

Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.

Диагностика якоря тестером

Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.

Проверка блока пуска и управления

Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.

Проверка угольных щеток

В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.

Диагностика кнопки пуска и регулятора оборотов

Самая распространенная неисправность в электрике болгарки — это выход из строя пусковой кнопки, что чаще всего является следствием попадания в нее пыли. Проверить работоспособность кнопки можно с помощью мультиметра или индикаторной отвертки, произведя замер напряжения на ее выходном контакте. Ремонту она обычно не подлежит и просто заменяется на новую. Определить неисправность регулятора скорости вращения еще проще: при вращении колесика он или меняет число оборотов шпинделя или же нет. Если нет навыков в ремонте таких устройств, то проще за несколько сот рублей купить новый.

Пара слов о подделках

На российском рынке инструмента частенько встречаются подделки болгарок фирмы Makita. Популярный и раскрученный бренд пользуется популярностью не только у пользователей, но и различных мастей жуликов.

Чаще всего подделке подвергаются мощные болгарки фирмы Makita. Например, Makita 9069.

При выборе болгарки Makita обращайте внимание на следующие детали:

  1. качество литых из пластмассы деталей;
  1. качество изготовления дополнительной ручки;
  1. низкая цена должна вас насторожить;
  1. внимательно изучите табличку, на ней можно найти массу неточностей;
  1. на болгарках Makita обязательно должен присутствовать серийный номер;
  1. на корпусах болгарок Makita нанесена обязательная надпись, которой вы не найдете на подделках;
  1. на угольных щетках оригинала Makita нанесены штатные номера;
  1. как правило, в сборке применяются винты с шестигранной головкой, на подделках винты «Филиппс»;
  1. обмотки якоря и статора у подделок покрыты кустарным лаком.

Соблюдая осторожность при выборе болгарки Makita, вы не нарветесь на подделку и приобретете настоящий инструмент японских производителей. Успехов Вам!

Успехов Вам!

Механические поломки и их устранение

К механическим поломкам УШМ, можно отнести следующие.

  1. Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
  2. Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
  3. Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).

К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.

rent@bau-rent.ru

Основные неисправности УШМ

Углошлифовальная машина («болгарка», УШМ) – электрический инструмент, необходимый для ручной резки, зачистки и шлифовки различных материалов. В зависимости от типа применяемого круга, его используют для работы с металлом, камнем, бетоном. Различают модели бытового и профессионального применения. Диапазон диаметров круга – 115-230 мм. Как и другой инструмент, «болгарки» не работают, сильно греются или шумят по разным причинам – из-за несоблюдения правил эксплуатации, слишком интенсивных нагрузок, естественного износа деталей узлов.
