Как подключить автомат в щитке - как сделать правильный выбор и подключить автоматический выключатель

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

недорогая
оптимальный вариант для маленьких квартир
проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.

Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.

Электробезопасность. Выполнять работы можно только при выключенном электричестве.

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

{SOURCE}

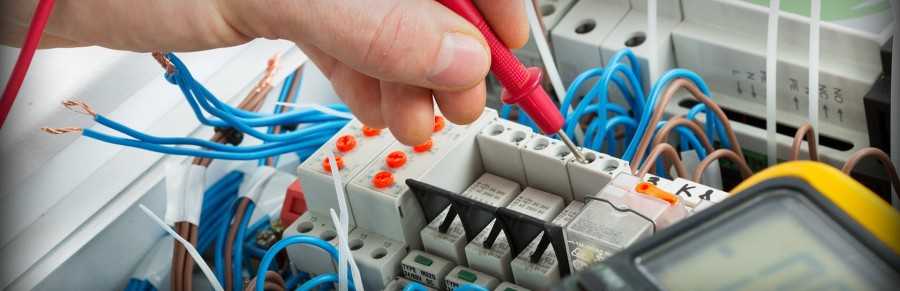

Как собрать щиток

Чтобы собрать щиток, вам понадобятся следующие инструменты:

Пассатижи;
Отвёртки разных размеров и с разными шлицами (прямые и крестообразные);
Индикаторная отвёртка;
Стриппер для снятия изоляции;
Кримпер для обжима наконечников, в случае если работаем с многожильным кабелем;
Кабелерез, который можно заменить обычными кусачками.

Щиток выбирается исходя из того, где располагаются вводной автомат и счётчик.

Так, в частных домах счётчик может располагаться на столбе, а выключатель — в доме или на стене дома. В случае когда счётчик стоит непосредственно в помещении, логично поставить его в щиток, так что при выборе учитывайте габариты.

В многоквартирных домах щиток чаще располагается на лестничной клетке в подъезде и предназначен для автоматов и УЗО. А вот счётчик вполне может находиться в квартире. Если вы решите модернизировать электросеть, то щиток или бокс необходимо выбирать с учётом того, что в нём будут располагаться и счётчик, и вводной пакетник, и проводы.

Также щиток должен быть оснащён шиной зануления и шиной заземления. К «земле» подключаются все заземляющие провода, а от нуля провод идёт на УЗО и на все автоматы с соответствующей клеммой.

Щиток должен быть оснащён DIN-рейками (если в поставку они не входят, нужно купить отдельно), на которые и будут устанавливаться все приборы, начиная от счётчика и кончая автоматами.

Схема подключения автоматов в щитке подразумевает их последовательное соединение. Рекомендуется сделать это с помощью соединительной гребёнки, которая не только более надёжна, но и значительно удобнее при монтаже.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

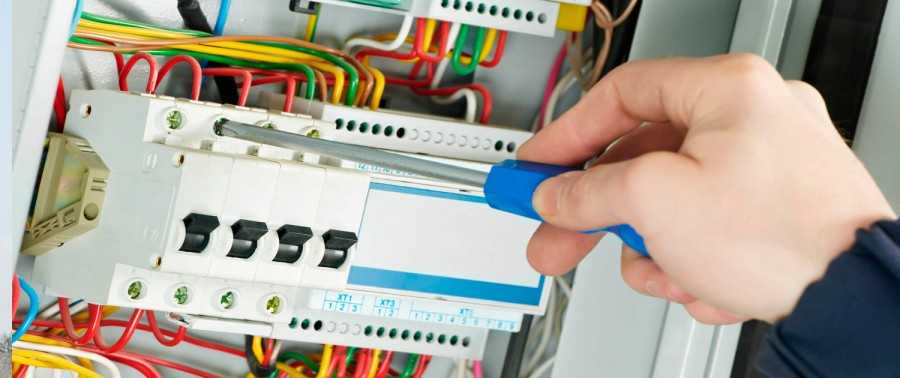

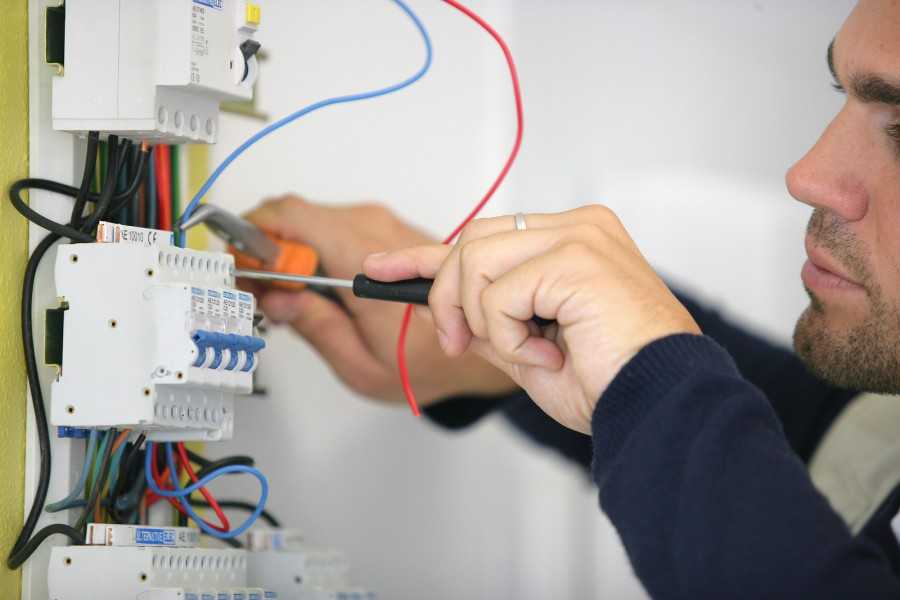

Монтаж автомата в щитке

Установка автоматического выключателя и его последующее подключение требуют определенных знаний и опыта в электротехнике, поэтому подключать устройство без практики не рекомендуется. Но при желании и строгом следовании инструкции подключить автомат будет под силу и профессионалу, и новичку.

Перед тем, как приступить к монтажу своими руками рекомендуется просмотреть подходящие схемы подключения автомата, где будет наглядно показаны все проводимые соединения.

В целом, алгоритм выглядит следующим образом:

Ознакомиться с инструкцией, прилагаемой к автомату, схемой подключения, изображенной на корпусе устройства.
Изучить нормативные документы (ГОСТ, ПЭУ), касающиеся данного вопроса.
Подготовить инструменты: острый нож, отвертки (в том числе индикаторную), мультиметр.
Определить назначение проводов (если отсутствует цветовая или буквенная маркировка).
Обесточить сеть.
Зачистить провода на 1 см.
Подготовить щиток под размещение автоматов: установить DIN рейку, определить место.

Далее действия отличаются для выключателей с разным количеством полюсов. Так, для однополюсного автомата необходимо сделать:

Соединить питающий провод с верхней (входной) клеммой пакетника, а проводник, идущий от счетчика, надежно закрепить к нижней (выходной).
Развести по УЗО, нулевой шине, заземлению и другим имеющимся защитным системам.
Нулевой кабель подключить к клемме PEN через счетчик.
При необходимости задействовать специальные наконечники (для слишком гибких проводов или для большего закрепления).
Проверить надежность закрепления жил, подергав за каждый присоединенный проводник.
Включить ток, проверить функционирование устройства.

Автомат в щитке – это быстрый и удобный способ контролировать поступление электричества в дом, помимо этого прибор имеет организационную и защитную функцию.

Для безопасного его функционирования важно грамотно подойти к выбору, расчетам и подключению, а вся необходимая для этого информация есть как на корпусе устройства, в сопроводительных документах, так и в приведенных выше инструкциях

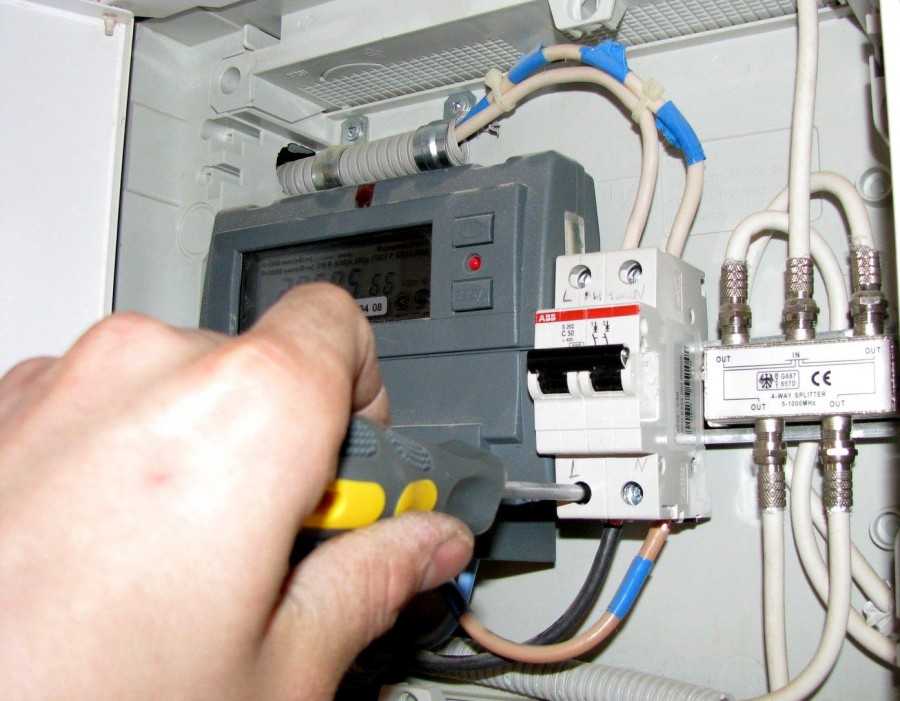

Как подключать фазовый и нулевой провод

Одновременное отключение фазы и нуля оправдано особенно в тех ситуациях, когда в дом или нежилое здание вводится трёхфазное напряжение. В таких ситуациях больше риска, что какая-нибудь из фаз может замкнуться с нулём. Это режим короткого замыкания, на который обязан отреагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет срабатывать, на двух других фазах возникнет перенапряжение. То есть вместо положенных 220 В там могут оказаться все 380 В – разница напряжений между двумя фазами при обычном трёхфазном подключении.

Ни один бытовой прибор на такое напряжение не рассчитан, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность его перегорания при перенапряжении. Там, где у маломощного прибора сразу же сгорит предохранитель, мощное оборудование ещё будет «терпеть» какое-то время большую нагрузку, и за это время как раз может выйти из строя импульсный блок питания или трансформатор. Поэтому такую технику, как котлы, посудомоечные и стиральные машины предпочтительнее защищать двухполюсными автоматами, которые перерубают сразу две цепи.

Имейте в виду, что перекос фаз вреден и для источника, который питает здание. Генератор, трансформаторная будка, подстанция — все это очень скоро испортится. Для таких целей существуют специальные трёхфазные автоматы, которые при большом перекосе или аварии на одно из фаз могут отключить сразу все три фазы одновременно. Для более ответственных цепей рекомендуется подключать четырёхфазный автомат, который обесточивает ещё и нулевой провод.

Нормативные документы

Другие статьи раздела: Электропроводка дома

26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
Анкерные зажимы и кронштейны
Арматура для СИП 2
Ввод кабеля из траншеи в дом
Вводное устройство. ВУ в частный дом
ВРУ. Вводно-распределительное устройство дома
ГЗШ. Главная Заземляющая Шина
Глубинный заземлитель

Электрические схемы ВРУ

Это примеры различных ВРУ (Вводное распределительных устройств). Схемы принципиальные. Откроются при клике.

ВРУ-3-11-10УХЛ4(250)-АВВ
ВРУ-3-17-70УХЛ4(100)-АВВ
ВРУ-3-20-00УХЛ4(100)-АВВ (2 ввода, 9 автом. выкл. на 100А)
ВРУ-3-23-00УХЛ4(160)-АВВ (2 ввода, 10 автом. выкл. на 160А)
ВРУ-3-40-60УХЛ4(250)-АВВ (5 автом. выкл. на 100А, без счётчика на вводе)
ВРУ-3-41-60УХЛ4(250)-АВВ (5 автом. выкл. на 100А, со счётчиком на вводе)
ВРУ-3-42-10УХЛ4(250) -АВВ (5 автом. выкл. на 100А, без счётчика на вводе)
ВРУ-3-43-10УХЛ4(250) – АВВ (5 автом. выкл. на 100А, со счётчиком на вводе)
ВРУ-8504-3ВР-2-12-55-АВВ (с амперметрами и вольтметром на вводе)

Как правильно подключить автомат — делаем все по порядку

В домах, построенных 25-30 лет назад, применялась система электроснабжения, в которой «нулевой» защитный проводник одновременно был и «нулевым» рабочим. В современном жилье функции защиты и рабочей проводки разделены. Европейские штепсели и розетки с заземлением делают процесс выбора автоматов зависящим от типа системы электроснабжения.

Автоматические выключатели могут крепиться на стандартную DIN-рейку или на панель, распределительные шкафы предусматривают оба варианта. Для первого способа на модульном АВ предусмотрены крепежные скоба и защелка. Для второго на корпусе воздушного выключателя предусмотрены монтажные отверстия — гнезда для крепления на болты. Модульный выключатель крепится одним нажатием руки: зацепил – нажал – защелка зафиксировалась. Для воздушного в панели нужно просверлить отверстия под болты. Крепления обязательно должны быть с резиновыми прокладками и уплотнительными шайбами. Для мощных воздушных выключателей можно резиновые прокладки сделать из пластика.

Одним из вариантов использования многотарифных приборов учета является установка электросчетчика «День-Ночь» belroselektro.by. Они позволяют контролировать расходы потребляемой электроэнергии и, следовательно, экономить на оплате коммунальных услуг.

В шкафу схема подключения автоматических выключателей выполняется по «иерархии». Кабель от внешнего источника заводится в электрощиток сверху, провода по территории разводятся через нижние выводные отверстия.

1. Монтаж системы подключения и защиты начинается с вводного автомата.

Если система предусматривает несколько изолированных линий (по функциям или по помещениям), разделение начинается от вводного АВ. Мощность этого выключателя должна быть не меньше суммы мощностей всех «нижестоящих». Для выполнения такой задачи обычно выбираются двухполюсный или четырехполюсный варианты из группы D. Их не выбьет подключение мощной «болгарки» (из которой можно изготовить штроборез своими руками) или точильного станка на 3 кВт.

1. «Однополюсники» являются самыми распространенными автоматами. Из них можно собрать любую схему электроснабжения квартиры или дома с гаражом. Установленные на DIN-рейке модульные АВ можно соединять отрезками провода с сечением, пропускная способность по току которого должна быть выше рабочего тока выключателя.

Соединительная шина делает выполнение соединений более удобным. Отрежьте кусок шины на требуемое количество контактов и закрепите в клеммах автоматов. Расстояние между контактами шины соответствует стандартной ширине модульного АВ. Установка автоматического выключателя производится на фазу. Нейтраль идет от вводного автомата к приборам напрямую.

1. С помощью однополюсных выключателей монтируются системы освещения и розеток, но для подключения таких приборов, как бойлер, электроплита или душевая кабина, лучше применять двухполюсный АВ. Он гарантирует полный разрыв цепи. Схема подключения двухполюсного автоматического выключателя не имеет отличительных особенностей, но его рекомендуется устанавливать на отдельную линию.
2. Установка трехполюсного автоматического выключателя имеет смысл, если будут подключаться электроприборы, требующие напряжение 380 В.

Нагрузка, подключенная по схеме «треугольник», исключает перекос между фазами. Нейтраль в случае такого подключения не требуется. В таких случаях на «потребителя» подключается индивидуальный выключатель.

1. Четырехполюсный автомат можно использовать как вводной. Постарайтесь, чтобы на каждую фазу легла нагрузка равной мощности.

В случае подключения оборудования с трехфазной системой «звезда» или трех отдельных однофазных провода по четвертому – нейтрали — из системы будет удаляться излишний ток.

Если все нагрузки будут распределены равномерно, то на нейтраль ляжет функция защиты от непредвиденных перекосов мощности.
Для правильного подключения автоматического выключателя рекомендуется пользоваться качественными материалами. Все соединения проводов должны быть тщательно затянуты в клеммах. При подключении нескольких кабедей их контакты должны быть зачищены и облужены. Для лучшего соединения рекомендуется запайка и изоляция (наконечники из пластика). Не экономьте на стоимости автоматов и изоляции.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов. Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

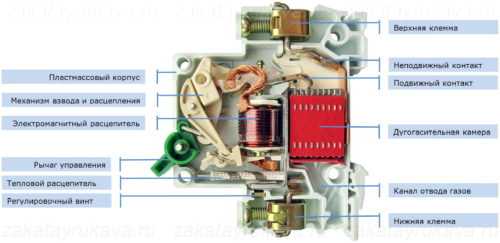

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
Дугогасительной камеры.
Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
Пластиковой, полностью диэлектрической ручки.
Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Подбор номинала автоматического выключателя по сечению провода

Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):

Сечение жилы, кв.мм	Допустимый ток, А	Макс. мощность нагрузки, кВт	Ток автомата, А	Возможные потребители
1,5	19	4,2	16	Освещение, сигнализация
2,5	27	6,0	25	Розеточная группа, тёплый пол
4	38	8,4	32	Кондиционер, водогрейка
6	46	10,1	40	Электроплита, духовка

Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.

При любом раскладе следует помнить следующее:

Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.

Откуда подводить питание — сверху или снизу?

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры – это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Видео – Сборка щитка для квартиры

Собираем щиток в квартире и доме самостоятельно

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Куда устанавливают электрощит для счетчика и автоматики

Как правило, закрепляют щиток на уровне видимости жителей квартиры — это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Электрощиток в квартире

Приобрести готовый электрощит или собрать самостоятельно

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Чем опасны автоматы с завышенными номинальными токами

Будет ли работать проводка с электрощитом по вышеприведенным номиналам? Однозначно, будет. Но вот безопасность, время жизни и надежность такой системы под большим вопросом.

Мой читатель высказал претензии к электрикам, монтировавшим данный электрощиток, по поводу завышенных номиналов автоматов. Эту табличку прислал он:

Современные требования безопасности ужесточаются, и это относится не только к электрике, но и ко всем сферам человеческой деятельности. Взять, хотя бы, транспорт.

А вот какие рекомендации дает фирма Шнайдер Электрик:

Как видно, номинал автомата сильно зависит от способа монтажа.

Теперь я выскажу своё мнение по данному вопросу.

Как подключить автомат в щитке: выбираем и подключаем автомат правильно, рекомендации
