Как подключить выключатель: используем схемы для правильного подключения

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

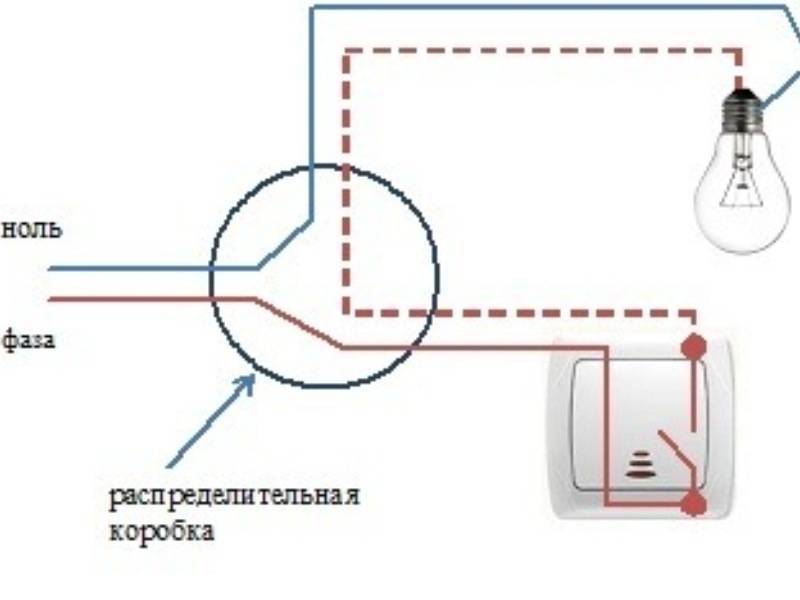

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

  1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
  2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
  3. Фазу переключателя соедините с фазой электрического щитка.
  4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
  5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

  1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
  2. Фазу электрощита подключите к общему контакту выключателя.
  3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
  4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Установка двухклавишных моделей

Для того чтобы осуществить регулирование интенсивности освещения в комнате, а также для удобства включения электрического освещения в различных комнатах, применяются двухклавишные модели выключателей.

Особенно часто электротехнические элементы используются для регулирования количества включённых светильников в люстрах. Двухклавишные модели могут быть, как для скрытого монтажа, так и для открытой проводки.

Основные этапы установки двухклавишных моделей отличаются от вышеописанных действий только наличием 3 жильного провода. По одной из жил подводится фазный провод, который подключается к общему контакту выключателя. Два других — подключаются к остальным клеммам и ведутся по отдельности к осветительным приборам.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

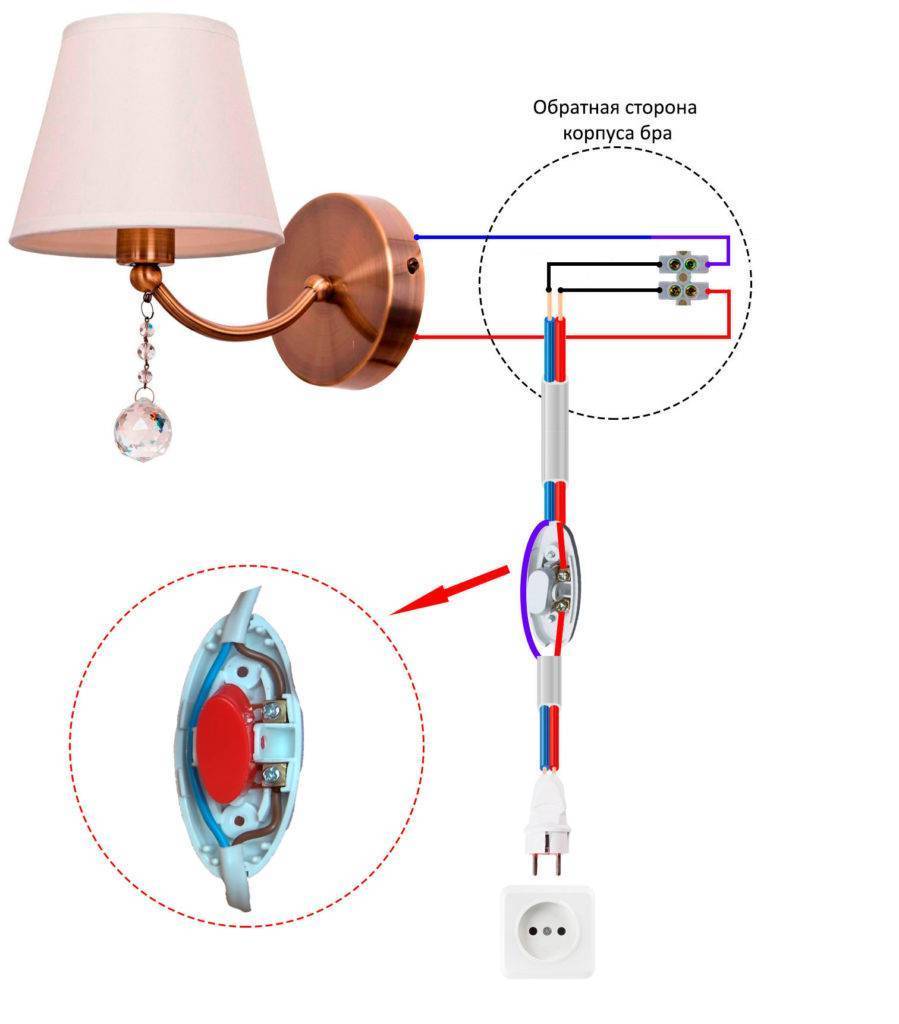

Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.

Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Разъяснение схемы подключения для упрощения понимания

   Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).

   На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя. Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

   На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит. Если перевести выключатель в положение «включено» лампа загорится. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой. Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

  1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
  2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
  3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
  4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
  5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

Цены на регулируемые выключатели

Диммер

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Общая схема электрификации помещений

Общую схему электрификации помещения условно можно разделить на две части – питающую потребителей и обеспечивающую освещение.

В первом случае все просто – от распределительного щита кидается проводка, (при надобности она разделяется), благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети.

Сами розетки при этом после подключения постоянно находятся под напряжением.

В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения – лампочек.

Для этого в схеме предусмотрены выключатели (рубильники), задача которых – при надобности прервать и восстанавливать цепь подачи напряжения на потребителя.

Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.

Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.

К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.

Раньше использовали выключатели, которые врезались в проводку. То есть, от распределительного щита кидалась напрямую проводка к патрону лампочки, а затем в нужном месте фазная жила провода разрезалась, и в этот разрыв устанавливался прерыватель.

Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

Такой метод запитки осветительных элементов сейчас практически не используется и типы подключения питания ламп несколько иные, но принцип используется тот же.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

  1. Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
  2. Перед началом работ вам необходимо будет отключить подачу электроэнергии.
  3. Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
  4. Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

  • Плоскогубцы.
  • Нож электрика.
  • Отвертки.
  • Соединители.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Виды одноклавишных выключателей

На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:

  • обычный прибор;
  • проходной;
  • перекрестный.

Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.


Различные схемы одноклавишных аппаратов.

При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.


Схема подключения одинарного прибора.

Существуют два вида одноклавишных аппаратов:

  • накладной;
  • внутренний.

Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

  • Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
  • Выбираем место установки прерывателя (условно – ниже распределительной коробки);
  • В распределительную коробку заводим проводку, идущую от распределительного щита;
  • По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
  • Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
