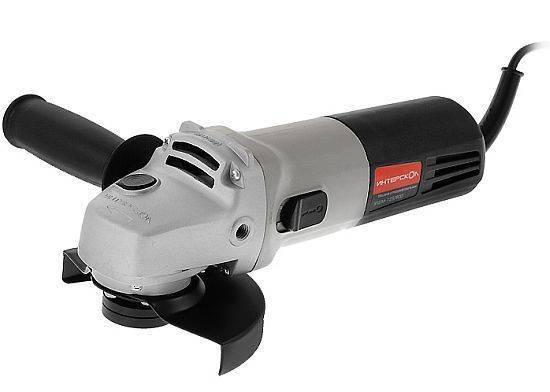

Ремонт болгарки Интерскол своими руками

Ремонт болгарки своими руками: принцип и устройство аппарата

Починить болгарку дело не простое, нужно знать все тонкости и причины, по которым аппарат может выйти из строя. Например, ремонт асинхронного двигателя или искрящего коллектора, это не всегда под силу обычному человеку. И тут придется обратиться к мастеру. Для того чтобы понять в чем заключается устройство болгарки, нужно знать как работает данная техника. При помощи электроэнергии работает двигатель, который передает вращения на вал благодаря шестерне. На конце вала установлен круг отрезного или шлифовального типа.

Качественность работы болгарки зависит от количества оборотов в минуту. Профессиональный инструмент способен развить скорость 1000 оборотов в минуту.

Если же этого не произошло, нужно понять, где именно произошла поломка. Состав болгарки может отличаться в зависимости от модели, но основные части у них одинаковые.

При разборе мы может увидеть 4 комплектующие:

  • Корпус, который состоит из 2-х частей;
  • Двигатель;
  • Редуктор;
  • Электрический компонент.

Как не странно в большинстве случаев поломка болгарок происходит из-за скопления пыли и как результат отхождения кнопки включения. Поэтому для начала нужно определить целостность электродрели, ее ламелей и аккумулятора. Все это не так сложно, достаточно знать как устроен аппарат. Если вы когда то изучали строение пылесоса или стиральной машины, то это покажется вам мелочью, а помочь сможет специальное видео.

Устройство УШМ

Кнопка пуска входит в состав элементов конструкции болгарки, каждый из которых выполняет свою конкретную задачу в обеспечении функционирования электроинструмента. Основные, из которых следующие:

  • силовой кабель для соединения болгарки с сетью;
  • статор – неподвижная часть электропривода, состоящая из нескольких катушек возбуждения;
  • якорь (ротор) – подвижная часть электропривода болгарки;
  • коллектор – часть ротора, выполненная в виде изолированных медных пластин, обеспечивающая соединение со статором;
  • щетки – обеспечивают контакт скользящего типа для передачи тока между подвижной и неподвижной частью электропривода;
  • редуктор – преобразует вращение ротора, созданного электромагнитным взаимодействием в приемлемые для работы обороты шпинделя;
  • конструкцию от внешних воздействий защищают корпуса из ударнопрочного пластика для электрической части и алюминиевого сплава для редуктора;
  • для удобства работы болгарка снабжена съемной ручкой-держателем;
  • на корпусе расположены кнопки: кнопка включения/выключения и стопорная кнопка для замены рабочего инструмента.

Корпус болгарки Metabo W 750-125, рукоятка, кнопки выключения и стопора (красного и черного цвета). Фото 220Вольт

Некоторые кнопки включения обладают функцией плавного запуска, что делает работу болгарки более удобной и долговечной. На корпусе может находиться регулятор оборотов, который значительно расширяет функционал работы УШМ с различными материалами.

Ремонт болгарки своими руками в домашних условиях — диагностика и способы устранения

Как же правильно отремонтировать болгарку? Этот вопрос интересует многих мастеров. Подход к выполнению ремонтных работ может быть разным — все зависит от типа неисправности.

Поломки электрической части

Если на щетки не поступает ток, необходимо зачистить контактные пластины держателей. Если эта манипуляция не дала эффекта, рекомендуется заменить щетки.

Ремонт кнопки болгарки своими руками

Чтобы справиться с этой неисправностью, нужно купить новую кнопку подходящей конструкции и установить ее на машину. Отремонтировать этот элемент самостоятельно не удастся. Эта деталь включает маленькие элементы, которые во время разборки могут рассыпаться.

Ремонт сетевого кабеля болгарки своими руками

При выявлении обрыва кабеля его требуется разрезать в этом месте. После чего его нужно качественно соединить и надежно заизолировать.

Ремонт электродвигателя болгарки — виды поломок и способы их устранения самостоятельно

Чаще всего ломается якорь машинки, но может выйти из строя и статор.

  • При поломке якоря его нужно заменить на новый.
  • Если же вышел из строя статор, его можно отремонтировать. Однако для этого устройство рекомендуется сдать в ремонтную мастерскую, в которой перемотают обмотку.

Как проверить исправность якоря и выполнить его ремонт на болгарке своими руками

Чтобы оценить работу якоря, рекомендуется использовать мультиметр. Этот инструмент поможет измерить сопротивление обмотки якоря. Для ремонта этого элемента рекомендуется обратиться к профессиональным мастерам.

Проверяем исправность статора двигателя УШМ

Для проверки работы статора нужно сделать следующее:

Измерить сопротивление между обмоткой статора и сердечником. Оно свидетельствует о нарушении изоляции медной проволоки. Проверить сопротивление в обмотке. Для этого щупами нужно коснуться выводных контактов

Важно, чтобы сопротивление в двух обмотках совпадало

Неисправности регулятора болгарки и его ремонт своими руками

Некоторые модели имеют регуляторы, которые меняют темпы вращения шпинделей. Это очень удобная функция

Чтобы выявить поломку регулятора, стоит обратить внимание на работу изделия

Как устранить неисправность щеток самостоятельно

При истирании щеток более чем на 30-40 %, их нужно заменить. Для этого достаточно отсоединить провода и вытащить их из особых держателей. Затем на место старых щеток можно поставить новые и подсоединить провода к контактам.

Неисправности механической части УШМ

Механические поломки проще выявить и устранить. Их зачастую удается диагностировать на слух:

  • гул во время работы свидетельствует об изнашивании подшипников;
  • появление стука говорит о неисправности в узле редуктора;
  • при проблемах с фиксацией насадки шпинделя можно подозревать поломку кнопки.

Как отремонтировать редуктор на болгарке своими руками

Редуктор представляет собой пару косозубых шестеренок. Со временем их зубья могут истираться. Это создает необходимость замены элемента. Для разбора редукторной пары нужно сделать следующее:

  • выкрутить гайку;
  • достать ротор;
  • выбить с вала шестеренку и поставить новую;
  • вытащить и заменить вторую шестерню.

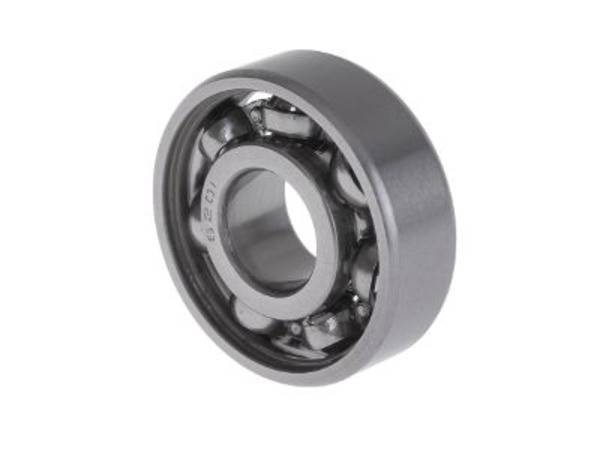

Как заменить подшипники на болгарке

Для замены подшипника потребуется особый съемник. Также подойдет фрагмент трубы нужного диаметра. После смены элемента необходимо убрать старую смазку и нанести новую. Для этого допустимо применять солидол.

Сломалась кнопка фиксации шпинделя отремонтировать своими силами

Чтобы снять насадку, потребуется тонкий рожковый ключ. Им нужно добраться к внутренней гайке шпинделя и вывинтить ее. После чего можно установить новый элемент.

Ремонт – как снять и подключить кнопку болгарки Интерскол

Понять устройство кнопки УШМ поможет следующая схема:

  • Непосредственно кнопка пуска находится на позиции 41, которая встроена в корпус (поз.47).
  • К пусковой кнопке подаётся напряжение от кабеля электропитания (поз.53).
  • Для управления кнопкой пуска (поз.41) болгарка оборудована рычагом (поз.46).
  • Также к ней подключены электрощётки (поз.55) и специальные щёткодержатели (поз.44).
  • Ещё в электрическую часть УШМ, куда входит кнопка включения, входит ротор (поз. 31) и статор (поз.42).

Для ремонта кнопки пуска болгарки Интерскол нам понадобится:

  • Две отвёртки – крестовидная и плоская;
  • Новая кнопка включения.

Переходим к снятию кнопки УШМ:

  1. Крестовидной отвёрткой откручиваем шурупы с обеих сторон ручки и снимаем её;
  2. Снимаем площадку для регулировки оборотов, плоской отвёрткой поддевая её защёлки;
  3. При помощи крестовидной отвёртки отсоединяем контакты сетевого провода от кнопки включения, предварительно сняв зажим;
  4. Отсоединяем от пусковой кнопки четыре провода, которые идут от двигателя и конденсатора к её контактам;
  5. Извлекаем сломанную кнопку из корпуса.

Чтобы убедиться в том, что в ней перегорели контакты, достаточно снять разборную крышку.

Далее устанавливаем новый включатель:

  1. Снятые проводки двигателя и конденсатора присоединяем обратно к контактам кнопки – они должны располагаться в такой же последовательности, что и на старой кнопке;
  2. Вставляем кнопку обратно в корпус;
  3. Закрепляем площадку регулятора оборотов обратно;
  4. Прикручиваем контакты сетевого провода и зажим;
  5. Проверяем работу болгарки на холостом ходу;
  6. Прикручиваем шурупами крышку рукоятки.
  7. Болгарка собрана, а кнопка работает исправно.

ВИДЕО ИНСТРУКЦИЯ

Замена кнопки болгарки Makita

Простая замена кнопки на УШМ Makita

Как разобрать болгарку для диагностики

Чтобы провести диагностику электрической части УШМ, а также устранить механические поломки аппарата, потребуется его разобрать. Разборка осуществляется по следующему алгоритму.

  1. С помощью ключа снимите диск или другую насадку со шпинделя агрегата.
  2. Открутите рукоятку.
  3. Снимите защитный кожух.
  4. Откройте специальные окошки, расположенные по бокам кожуха угловой шлифмашины, и извлеките электрощетки, предварительно отсоединив клеммы.
  5. Открутите корпус редуктора от корпуса двигателя УШМ.
  6. Без особых усилий потяните за корпус редуктора и отсоедините его от кожуха. При этом редукторный блок извлечется вместе с ротором.

  7. После извлечения якоря, в кожухе останется статор двигателя, который также легко извлекается для диагностики после откручивания крепежа.
  8. Чтобы разобрать редуктор, открутите винты, удерживающие крышку. Сняв крышку, вы увидите шестерни редуктора.
  9. Чтобы снять якорь с болгарки, потребуется открутить гайку, находящуюся внутри редуктора.
  10. Для того, чтобы снять подшипник с якоря, рекомендуется воспользоваться специальным съемником. В противном случае, можно повредить вал.

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

  • В корпус вставляется статор;
  • Статор накрывается пластиковой защитой;
  • В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
  • Второй конец ротора вставляется в корпус редуктора;
  • На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
  • Корпус редуктора крепится к корпусу статора четырьмя винтами;
  • Проверяется плавность вращения ротора;
  • На корпус редуктора надевается крышка с ведомой шестерней;
  • Закручивается 4(четыре) винта крепления крышки редуктора;
  • Проверяется плавность проворачивания шпинделя инструмента;
  • Устанавливаются угольные щетки;
  • Надевается задняя крышка или собирается ручка;
  • Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

  • Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
  • В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
  • Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
  • Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
  • При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

Необходимый инструмент для ремонта болгарки Интерскол

Ремонт ушм Интерскол невозможно выполнить, не имея простого, нужного инструмента. Отремонтировать механическую часть болгарки Интерскол вам поможет набор отверток, рожковых ключей, тиски, молоток, пресс. Для ремонта электрических цепей понадобится тестер. Хорошо, если у вас есть возможность применить прибор типа ИК-2 для нахождения короткозамкнутых витков в обмотках. Из вспомогательных материалов понадобится смазка, салфетки, смывочная жидкость.

Для выполнения качественного ремонта угловой шлифовальной машины семейства Интерскол надо подготовить рабочее место, подобрать правильное освещение. На полу, в темной комнате качественный ремонт выполнить невозможно.

Чтобы выполнить ремонт болгарки Интерскол быстро и правильно, необходима схема той болгарки, которую вы собрались ремонтировать.

Неисправности в болгарках делятся на механические и электрические.

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

  • конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
  • вывернуть винты, при помощи которых крепится щеткодержатель;
  • найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать

Ремонт выключателя своими руками: как сделать, разобрать, переделать и собрать, проверить мультиметром

Для выполнения ремонта сломавшейся болгарки требуется обязательное исполнение следующих действий:

  • разбирать и собирать болгарку, проводить чистку поверхностей следует только на отключенном от сети электроинструменте;
  • ремонтные действия производятся при снятом рабочем инструменте, за фиксацию которого отвечает стопорная кнопка, и защитном кожухе;
  • для удобства разборки и сборки болгарки необходимо иметь слесарный инструмент в виде крестовых и плоских отверток, набора гаечных ключей и электрического инструмента для работы с клеммами и проводами;
  • механический износ кнопки включения можно определить самопроизвольным отключением болгарки от вибрации во время работы;
  • после разборки пластмассового корпуса болгарки следует удостовериться в отсутствии поломок на корпусе тяги и выполнить диагностику электрической части;
  • для диагностики применяют многофункциональный электрический прибор – мультиметр, который устанавливают в режим измерения сопротивления и используют для проверки целостности цепи (в случае низкого его значения срабатывает световая или звуковая сигнализации);
  • убедившись, что причиной отсутствия работоспособности болгарки стало пусковое устройство, а именно не работающие контакты, следует принять меры по устранению неисправности.

Видео: если не все контакты вышли из строя

В следующем видео показано как можно сохранить работоспособность кнопки выключения, если не все контакты вышли из строя. Даже один целый контакт позволяет это сделать. Соединив напрямую провода вышедшего из строя контакта, оставив не тронутым целый контакт, можно вполне безопасно проводить работы с такой болгаркой не применяя выключение штепселя из розетки для прекращения работы.

Видео: ремонт кнопки

В следующем видео показан ремонт поломанной тяги рычажной системы кнопки выключения. Такой самостоятельный ремонт под силу хорошему слесарю. Безусловно, прочность пластмассового рычага меньше, чем стального. Загнутый рабочий конец прослужит несравненно дольше пластмассового.

Однако диэлектрические свойства пластикового рычага гарантируют отсутствие короткого замыкания в электрической цепи болгарки, что нельзя сказать о тяге из металла. Применение электроизоляционного картона в качестве материала предохраняющего обмотку от замыкания не обеспечивает ее надежное крепление, документацией такой способ изоляции не предусмотрен. Вариант установки электрокартона в видео отсутствует.

Кроме этого, металлическая тяга быстро выведет из строя пластмассовую кнопку, так как мягкий пластик будет работать на срез жестким полосовым металлом. То есть любые отклонения от конструкции несут в себе определенное влияние на работоспособность болгарки и не всегда они в лучшую сторону.

Механические неисправности болгарки Интерскол

Из механических неисправностей у болгарок Интерскол слабым местом остается редуктор. Применяемые в редукторе шестерни со временем изнашиваются, разрушаются зубья, в соединениях появляется люфт.

Ремонт редуктора болгарки Интерскол ушм 125

Для того, чтобы произвести ремонт редуктора болгарки Интерскол, необходимо установить характер неисправности. Большинство механических неисправностей редуктора определяется визуально, либо на слух. Большое биение вала шпинделя, заклинивание или проворачивание шестеренок редуктора определяются простым осмотром состояния вала шпинделя. А повышенный шум при работе редуктора, нехарактерные звуки, перегрев можно определить на слух или касанием корпуса рукой.

Для разборки редуктора надо раскрутить (4)четыре винта М4×14 поз.11, снять гроверные шайбы ДУ-1000ЭР поз.12, вытащить крышку редуктора поз.13. В ней останется вмонтированный шпиндель поз.10. Шпиндель вмонтирован в подшипник поз.14. Типоразмер подшипника 6201-2RZ. Российский аналог 180201.

Для выпрессовки шпинделя из корпуса подшипника надо воспользоваться прессом. Но можно аккуратно выбить и молотком. Главное, не повредить крышку корпуса редуктора.

Колесо зубчатое коническое поз.16 держится на шпоночном соединении и фиксируется стопорным кольцом поз.17. В качестве шпонки в болгарке Интерскол УШМ 125/900 применяется шарик диаметром 3 мм. Если вы снимите стопорное кольцо, то снять шестернею не представляет большого труда. В других моделях болгарок Интерскол ушм 125 используется шпонка.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, разрушения или закусывания, наличие люфта в шпоночном соединении.

Ремонт редуктора болгарки Интерскол ушм 230

Для разборки редуктора ушм 230 надо снять крышку поз.6, открутив 4(четыре) винта. Шпиндель поз.8 держится в подшипнике поз.9, запрессованом в корпус крышки поз.6. Типоразмер подшипника 6203zz. Российский аналог 180203.

Зубчатое колесо поз.11 напрессовано на шпиндель с натягом. Чтобы его снять, понадобится пресс. Умельцы умудряются снимать при помощи молотка, предварительно нагрев шестерню.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, их разрушения.

Ремонт болгарки Интерскол ушм 230

Видео: Внеплановый ремонт болгарки

Как снять ротор с редуктора болгарки, пошаговое руководство, необходимые инструменты, видео

Для снятия ротора используется общедоступный слесарный инструмент и приспособления: молотки, отвертки, гаечные ключи, съемники, щетки с мягкой щетиной, салфетки для протирки деталей и другие. Порядок выполнения операции одинаков для всех моделей, различия возникают из-за конструктивных исполнений отдельных узлов и деталей. Выполняется он следующим образом:

  • извлекаются щетки из обойм держателей с целью сохранения своей целостности;
  • отделяется редуктор от корпуса кожуха электрической части;
  • снимается крышка редуктора;
  • откручивается гайка или снимается стопорное кольцо, фиксирующее ведущую малую шестерню на валу ротора;
  • якорь извлекается вместе с шестерней и подшипником (возможны варианты без подшипника и шестерни);
  • подшипники снимаются съемником при наличии большого люфта и необходимости замены;
  • все детали и узлы протираются щеткой с мягкой щетиной и салфетками.

В следующем видео показана полная разборка болгарки модели Бош. В нем как раз показан общий порядок разборки без детализации отдельных операций.

Подробный ремонт болгарки модели Макита с заменой вышедшего из строя ротора, автор описывает в следующем видео. Дефект ротора отчетливо виден при его визуальном осмотре. В модели болгарки Макита снятие ротора и сборка болгарки после его замены производится технологически просто без применения специальных приспособлений.

В следующем видео на болгарки модели ДВТ заклинило шпиндель. Причина дефекта — рассыпался подшипник ротора, находящийся в корпусе редуктора. Ведущая шестерня при съеме ротора из редуктора освобождается откручиванием фиксирующей гайки. Автор на конкретных примерах показывает, к каким последствиям для ротора и других частей болгарки может привести работа на неисправных подшипниковых опорах.

В обзоре болгарки модели Спарки в следующем видео выполнена полная разборка всех составляющих компонентов УШМ. Автор, имеющий за плечами большой опыт ремонта болгарок разных моделей, дает краткие характеристики особенностей конструкции некоторых сборочных узлов и деталей. Так отмечается легкое снятие от руки ротора болгарки из корпуса редуктора.

Однако не во всех моделях удается снять ротор с редуктора без проблем. В следующем видео на болгарке модели Интерскол некоторые пользователи выполняют данную операцию с целенаправленным повреждением некоторых деталей, например, крыльчатки. Автор описывает другой вариант без ущерба конструкции деталям болгарки, основанный на знании законов физики. Различие в инерционных свойствах элементов с разной массой лежит в основе описанного в видео способа. Более тяжелый ротор, используя силу инерции, выходит из посадочного места нижней обоймы подшипника.

В следующем видео описывается ремонт редуктора с заменой изношенных шестерен, для чего необходимо снять ротор. Данная операция выполняется с помощью молотка (обязательно деревянного или резинового!). Легкими ударами по корпусу редуктора производится выпрессовка подшипника ротора

Важно: при плотной посадке, возможно нанести повреждения некоторым частям корпуса подшипника

Сломалась кнопка пуска, причины

Выключатель болгарки представляет собой целое пусковое приспособление, в котором собственно кнопка является лишь точкой приложения усилия для изменения режимов работы электроинструмента. Передача к контактному устройству осуществляется с помощью механической рычажной системы, где в фиксации принимают участие даже элементы конструкции корпуса.

Выключатель на расположен на боковой част корпуса болгарки Интерскол

В состав контактного устройства входит конденсатор, как элемент, снижающий возможность появления искр в щеточно-коллекторном узле. Некоторые болгарки оборудованы схемой плавного пуска и регулятором оборотов, находящихся в одной цепи с кнопкой пуска. Основные причины выхода из строя пускового устройства следующие.

  • Механический износ контактирующих между собой поверхностей кнопки, рычага, корпуса болгарки. Эти элементы конструкции могут выйти из строя также из-за потери целостности (поломки).
  • Входящие в состав контактного устройства элементы могут выйти из строя вследствие оплавления из-за превышения тока выше номинального значения.
  • Выход из строя электронной схемы плавного пуска.

Перечисленные причины наиболее часто встречаются при поломках пускового устройства.

Рекомендации

Успешно выполнить работы по ремонту подшипниковых узлов поможет соблюдение следующих рекомендаций.

  • Необходимо знать конструкцию эксплуатируемой УШМ. Следует изучить техническую документацию, прилагаемую к болгарке. Знание расположения узлов и деталей поможет грамотно разобрать и собрать болгарку во время ремонта.
  • Выполнить работы по замене подшипников качественно поможет наличие требуемого для этого инструментария. Этот инструмент не является сложным и практически всегда имеется в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные приспособления (тиски, надставки, выколотки различных конструкций) для фиксирования и снятия подшипников.
  • При ремонте болгарок существует определенный порядок проведения работ. Следует придерживаться его, учитывая некоторые отличия связанные с особенностями той или иной модели.
  • Замену подшипников производить при наличии даже небольшого биения вала, так как разрушенный подшипник может вывести из строя полностью весь электроинструмент.
  • Перед проведением ремонтных работ необходимо удостовериться, что электроинструмент отключен от розетки электропитания.

Подшипник открытый для болгарки Hammer. Фото 220Вольт

Применяемый инструмент должен находиться в исправном состоянии:

  • конструктивные элементы съемников (лапки, тяги, упоры, винтовые устройства) соответствуют технической документации;
  • отвертки имеют ровные боковые грани, прямой стержень надежно закреплен в ручке;
  • губки гаечных ключей параллельны, не имеют трещин и забоин;
  • молотки надежно насажены на рукоятки.

Соблюдение указанных рекомендаций позволит правильно и безопасно разобрать УШМ, заменить дефектные подшипники, заново смазать все детали и собрать болгарку для дальнейшей ее эксплуатации.

Основные неисправности в процессе эксплуатации болгарки

Чтобы не распыляться в таком вопросе, как определение основных неисправностей в процессе эксплуатации болгарки давайте сразу исключим те ее элементы, которые в априори не могут выйти из строя, ну разве что способом специального вредительства. Поэтому такие детали, как корпус болгарки, корпус редуктора, силовой кабель, защитный кожух, рукоятки, кнопка фиксации планетарной шестерни можно не рассматривать. У нас остаются неисправности, возникающие в электродвигателе, редукторе и, как ни странно, в гайке крепления рабочего диска.

Неисправности, возникающие в работе электродвигателя болгарки

Понятно что все эти неисправности приводят либо к полной остановке электродвигателя, либо к неудовлетворительной его функциональности. Так что же может быть?

Ротор болгарки

Перед электродвигателем находится резисторное сопротивление, которое может по тем или иным причинам просто перегореть. Поэтому нельзя упускать из внимания этот факт.
Естественный износ щеток. Визуально это можно определить по интенсивному искрению, которое можно наблюдать в прорези корпуса болгарки, а также при остановках электродвигателя при увеличении нагрузки на рабочий диск. Устраняется простой их заменой, но при этом нужно учесть что сам коллектор якоря также может быть подвержен реставрации. Дело в том что при износе щеток на поверхности коллектора образуется налет, препятствующий контакту щеток с пластинами коллектора

Поэтому перед тем как ставит новые щетки обратите внимание на состояние коллектора. Проблема может быть решена при помощи мелкой «наждачки» или что еще лучше обращением к специалистам, которые снимут этот налет на специальном оборудовании.
Выход из строя подшипников или посадочных мест под них

Признаками этой неисправности может быть на явность вибрации корпуса болгарки, повышенный шум, а также чрезмерный нагрев корпуса болгарки. В этом случае подшипники, также как и корпус, редуктора подлежат замене.
Есть еще одна деталь, которая оказывает влияние на работу электродвигателя и о которой мы забыли упомянуть – это крыльчатка прямого охлаждения. При ее поломке электродвигатель может перегреваться что в итоге может привести к выходу из строя как щеток, так подшипников.

Неисправности редуктора болгарки

После ремонта редуктора старую смазку лучше заменить

  • Самое «больное» место в конструкции редуктора – это поломка зубьев солнечной и планетарной шестерен. Признаки этого «горя» настолько очевидны что о них не стоить говорить, но тем не менее: повышенный шум и ощутимая вибрация указывает на то, что нужно проверить целостность шестерен.
  • Шум и вибрация, правда, меньшей силы, может возникнуть также при износе подшипников, на которых вращается ось редуктора. И в первом, и во втором случае детали, вышедшие из строя, нужно заменить.
  • Не исключена возможность выработки посадочных мест подшипников. Здесь уже без замены корпуса не обойтись. Некоторые «народные умельцы» решают проблему насечками на поверхности посадочных мест. Это может дать положительный эффект в течение часа работы болгарки, а потом все равно мы приходим к необходимости замены корпуса.

Заклинивание гайки крепления рабочего диска болгарки

Гайка вместе с шайбой

Сама по себе гайка может выйти из строя когда по каким-нибудь причинам нарушена ее резьба. Однако, часто владельцы болгарок сталкиваются с такой проблемой, как зажим гайкой до такой степени что специальным ключом ее просто невозможно открутить. Устраняют эту проблему каждый как умеет: разрушают рабочий диск до основания, спиливая его ножовкой по металлу, стараются сбить гайку всеми возможными способами, после которых выкидывают весь инструмент в мусор. Чтобы с вами этого не произошло, приобретите в магазине или на рынке специальную гайку, изготовленную как одно целое с вращающейся шайбой, и проблема уйдет сама собой.

Даже самый качественный инструмент через какое-то время может сломаться, не говоря уже о дешевом «ширпотребе». Болгарка также не является исключением. Этот инструмент приобрел популярность из-за своей многофункциональности и удобства в работе. Существует большое количество моделей болгарок, устройство которых и принцип работы существенно не отличается друг от друга. Во время эксплуатации инструмент может сломаться. Ремонт в мастерской выйдет в кругленькую сумму, поэтому многие умельцы осуществляют ремонт болгарки своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
