Прокладка проводов под гипсокартоном

Способы протягивания провода

Прокладка кабеля в гипсокартонных перегородках – задача несложная. Прежде чем провести в своем доме электропроводку под гипсокартоном , необходимо подготовиться к данному процессу, чтобы предотвратить возможные будущие проблемы. Те, кто устанавливал гипсокартонные конструкции, знают, что листы крепятся на деревянном или металлическом каркасе. Проблема в том, что профили могут повредить проводку, то приведет к короткому замыканию. Как же этого избежать? Вам поможет гофрированная труба. Защитите с помощью нее провода

Дополнительно такая мера предосторожности остановит распространение пламени, если электропроводка под гипсокартоном загорится

Чтобы определиться со способом монтажа, нужно выбрать способ, с помощью которого листы гипсокартона будут крепиться к стене. Таких способов два. Гипсокартонные листы можно крепить непосредственно на стену. Однако более надежный способ – закрепление листов на каркасе из металлических профилей. Без каркаса гипсокартон крепится довольно редко, поскольку для этого нужны идеально ровные стены, а такое чудо встречается нечасто.

На схеме ниже вы можете увидеть способ протягивания провода через металлический каркас.

Как видите, проводка проходит через специальные отверстия в профилях и, таким образом, полностью прячется в стене. Реализовать это довольно просто, поскольку данная конструкция не требует дополнительных закреплений.

Более сложная схема проводки в варианте с приклеиванием листов непосредственно на стену.

Придется предварительно провести штробление стен, необходимое для прохода провода. Делается это при помощи перфоратора. Используйте инструмент для того, чтобы подготовить канавки, через которые должен пройти провод. В канавках закрепите проводку и закройте штробы при помощи штукатурки. К обшивке стены можно приступить только после того, как высохнет раствор. Как видите, этот способ монтажа гораздо сложнее и приуменьшает смысл процедуры укрытия проводки под гипсокартоном . Так что, если вы изначально планировали в ходе ремонта спрятать проводку, лучше использовать каркас. Когда вы определились со способом проводки, пришло время приступить к процессу монтажа.

Протяжка кабелей под потолочным гипсокартоном

Такая работа существенно отличается от монтажа внутри стенового гипсокартона. Ее допустимо выполнять с одиночным светильником (например, с люстрами в центре комнаты), когда монтажное отверстие имеет большие размеры, и можно обеспечить надежность всех креплений – как электрических, так и механических. Также вполне возможна прокладка проводов магистрального типа – например, при необходимости подвести электропитание от одной комнаты к другой.

В таком случае ремонтная последовательность такова:

  • Выполняется подводка кабелей к верхней кромке стен – методом штробления, высверливания сквозь толщу кладки и т.п.;
  • Снимаются декоративные плинтуса-обрамления для доступа к гипсокартонной плите. Лучше снимать плинтуса целиком, чем художественно выпиливать миниатюрные участки – тогда в дальнейшем их проще заменить новым обрамлением;
  • Сверлятся отверстия в потолке, желательно одно напротив другого по прямой. В отверстие заводится кабель и проталкивается к точке выхода.

Подобным способом можно преодолеть несколько метров подпотолочного пространства без дополнительных отверстий в гипсокартоне. Для электромонтажных работ со многими точками выхода – например, для подсветки или установки нескольких светильников – придется снять гипсокартон с потолка и провести монтаж со свободой движений. Иначе обеспечить должный уровень надежности и качества соединений не удастся.

Монтаж проводки под гипсокартоном

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

  • в самом начале, перед тем как сделать проводку, нужно подготовить схему с расположением всех линий обеспечения и выходов под розетки и выключатели. При этом осуществляется планирование, как будут проходить линии электрического провода. Существует два способа. Первый — это разводка проводки на потолке. Второй – вдоль стен. Какой из них выбрать зависит от типа потолка, если подвесной из гипсокартона или натяжной, то кабель прокладывают по перекрытию. В случае если потолок не перекрывается, делают разводку по стенам, прокладывая кабель горизонтально на расстоянии 150 мм от потолка;

  • на первом этапе изначально монтируют каркас с металлического профиля по стандартному варианту. Если были приобретены рейки с отверстиями под проводку, то их устанавливают там, где потребуется;
  • схему расположения линий прокладки кабеля, розеток, выключателей, а также распределительных коробок лучше всего перенести на поверхности стен и потолка. Так будет намного проще работать, ничего не забыв при этом;
  • следующим этапом будет закрепление распределительных коробок во всех помещениях. Их крепят к поверхности стен с помощью обычных дюбелей и саморезов для гипсокартона;
  • после этого приступают к прокладке линий электрообеспечения. По всей протяженности изначально крепят саморезами клипсы или хомуты, которые зафиксируют заключенный в гофре кабель. А также в качестве крепежного материала можно применить кабельные стяжки;
  • в стойках каркаса стен сверлят отверстия, через которые нужно протянуть горизонтальную проводку;
  • обязательно делаются выводы под розетки и выключатели. Их высота от поверхности пола составляет 300 и 800 мм соответственно. При этом желательно рядом на полу отметить их месторасположение, чтобы потом не возникло вопроса, как найти их под гипсокартоном.

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Подготовка и расчет проекта по установке потолка из гипсокартона

Если вы правильно спланируете и рассчитаете проект, то не только сэкономите деньги на закупке материалов, но и с легкостью потом ответите на вопросы друзей и родственников, как монтировать гипсокартон на потолок. Для создания дизайн-проекта вам потребуется перенести на бумагу точную копию помещения в уменьшенном масштабе. Отметьте места прохождения коммуникаций, если таковые имеются. Это позволит Вам рассчитать необходимое количество материалов и изобразить схему расположения ГКЛ.

Для простоты расчетов Вы можете воспользоваться нашей таблицей. Она показывает средний расход материалов на 1 кв. м. потолка.

НаименованиеРасход
Профиль ПП 60х272,9 пог. м.
Профиль ПН 28х27Соответствует периметру комнаты
Лента уплотнительная (30 мм)Соответствует периметру комнаты
Соединитель одноуровневый для профилей ПП («краб»)1,7 шт
Удлинитель профилей ПП 60х270,2 шт
Подвес вертикальный0,7 шт
Дюбель анкерный0,7 шт
Дюбель для крепления профилей ПН 28х273 шт
Шуруп TN 2523 шт
Лента армирующая1,2 пог м

Проработка проекта потолка позволит точно оценить необходимое количество стройматериалов, а также избежать ошибок при сооружении каркаса. Ведь от его качества зависит простота укладки гипсокартона на потолок.

Правила разметки основания

Первым делом на стены наносится разметка, по которой в будущем будет проходить направляющий профиль. Ставится точка, от которой при помощи гидроуровня проводят горизонтальную прямую. Если все было выполнено верно, то конец линии замкнется в ее начале. Для разметки мест крепления подвесов необходимо сделать предварительные расчеты. Они позволят понять, как оптимально прикрепить гипсокартон к потолку.

Разметка основания гидроуровнем

Для разметки необходимо провести ряд параллельных линий на расстоянии 60 см друг от друга. Расстояние от крайних линий до стен должно быть приблизительно равным. По ним будут крепиться несущие профили. Места крепления подвесов для них определяются путем проведения перпендикулярных линий на расстоянии 50 см друг от друга. В результате у Вас получится сетка с ячейками 50х60 см. В местах их пересечений и крепятся подвесы. Для лучшего понимания можете взглянуть на видео монтажа гипсокартона на потолок.

Установка подвесов для монтажа гипсокартона

Места креплений вертикальных подвесов у нас уже обозначены, поэтому остается лишь выбрать подходящие материалы и правильной их закрепить. Как мы уже говорили, если высота каркаса будет больше 12 см, то необходимо использовать анкерный подвес. Но в нашем случае рассмотрим крепление более распространенных вертикальных подвесов. Именно их использование чаще всего подразумевает технология гипсокартонных потолков.

Каркас потолка с анкерными подвесами

Подвес представляет собой пластину, которая крепится к основанию при помощи трех дюбелей, которые ввинчиваются строго под прямым углом. После чего вниз отгибаются специальные «крылья». Они служат для закрепления несущего профиля. Длина «крыльев» составляет 12 см. Если профиль будет закреплен на уровне 7-10 см, то после монтажа концы «крыльев» либо отгибают вверх, чтобы они не мешали работе, либо вовсе срезают ножницами по металлу.

Теперь рассмотрим, как установить каркас и гипсокартон на потолок.

Монтаж профиля

Первым монтируют направляющий профиль (UD). Для этого его прикладывают к линии на стене нижним к раме и при помощи дрели делают отверстия в стене. Крепление дюбелей осуществляют на расстоянии 50 см друг от друга. Необходимо выполнять еще одно условие: технология монтажа гипсокартона на потолок подразумевает под собой использование как минимум трех дюбелей на один профиль.

Затем идет этап крепления каркаса. Для этого обязательно используйте уровень, чтобы каждый несущий потолочный профиль (CD) был зафиксирован идеально ровно. Для крепления ПП к подвесам используют 4 самореза по металлу, по два с каждой стороны. Для крепления перемычек используют соединители «крабы». Если все профили были выставлены горизонтально, то прикрутить гипсокартон к потолку будет легко.

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

1. Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к ее перемещению на сами стены, а также начать расчет материалов и монтаж.

2. Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

3. Укладываем электропроводку

Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдет более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

4. Подключаем розетки и выключатели

Когда все готово остается лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надежно закреплен в штробе. После этого можно смело подключать все к сети и проверять результаты работы.

Также следует отметить еще один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать ее в процесс монтажа самих стен. Опишем правильную последовательность работ:

  1. сборка каркаса;
  2. полная обшивка одной стороны перегородки;
  3. прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
  4. пустоты перегородки заполняются материалом для звукоизоляции;
  5. производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Инструкция по монтажу

Итак, давайте рассмотрим весь процесс, как правильно сделать проводку за гипсокартоном своими руками, пошагово и более подробно.

Подготовка

Сначала следует заняться сборкой конструкции из профилей. Что до зашивания каркаса листами из гипсокартона, то это следует отложить под конец. Сейчас же следует определиться с тем, каким образом будет выполнен монтаж проводки: либо по потолку, либо по стенам. В этом выборе есть дополнительные факторы: так, если потолок в доме подвесной или натяжной, то лучше всего выбрать вариант проводки по потолку. В этом случае провода должны будут строго вертикально опускаться к электрическим точкам.

В случае же если из гипсокартона выполнены лишь стены, а вот сам потолок из бетона или дерева, протяжка проводов производится вдоль стен под самым потолком (на расстоянии 10 см.). Нужно учитывать эти моменты при разработке схемы электрических точек в помещении, таких как розетки, выключатели и распределительные коробки.

Когда схема будет выполнена можно будет приступить к её перемещению на сами стены, а также начать расчёт материалов и монтаж.

Ставим распределительную коробку

Сообразуясь с составленной схемой производим установку распределительных коробок в каждом помещении. Для этого нужно просто прикрепить коробку либо к стене, либо к потолку саморезами.

3. Укладываем электропроводку Таким образом мы подготовили помещение. Помимо этого, должны быть подготовлены также все материалы и инструменты, и уже тогда нужно будет начать монтировать электропроводку. Первым шагом закрепляем клипсы в до того размеченных местах стены, на расстоянии 30-40 сантиметров друг от друга. Также могут применяться пластиковые хомуты, тогда монтаж пойдёт более быстрыми темпами, но можно повредить гофру об острые концы металлического профиля.

Перед протягиванием гофрированной трубы через каркас из профилей нужно будет просверлить отверстия нужного диаметра. Также в продаже имеются профили, уже имеющие такие отверстия.

Таким образом нужно будет провести кабель от распределительной коробки к электрическим точкам, то есть местам, где вы намерены сделать розетки и выключатели. Дело это простое, нужно отметить где будет расположен конец выведенного провода, после чего зашить стену при помощи гипсокартона.

Подключаем розетки и выключатели

Когда всё готово остаётся лишь подключить электрические точки. Для этого нужно будет дрелью сделать отверстия в отмеченных местах и смонтировать подрозетники в гипсокартон. Сделать это также несложно.

Вырезаем в днище отверстия, через которые будет заходить проводка, вытягиваем провод и вставляем подрозетник в штробу. Затем затягиваем винты пока подрозетник не будет надёжно закреплён в штробе. После этого можно смело подключать всё к сети и проверять результаты работы.

Важно!

Также следует отметить ещё один важный нюанс – если производится не перемонтаж, а первый монтаж проводки, то следует правильно вписать её в процесс монтажа самих стен. Опишем правильную последовательность работ:

  1. сборка каркаса;
  2. полная обшивка одной стороны перегородки;
  3. прокладка электрических кабелей в гофрированной трубе по сделанному в этой статье описанию;
  4. пустоты перегородки заполняются материалом для звукоизоляции;
  5. производится обшивка второй стороны перегородки и прижатие кабелей к пришитым листам так, чтобы саморезы их не повредили.

При такой последовательности выполнения работ саморезы не упрутся в гофротрубу и не повредят кабели.

Как провести электропроводку под гипсокартоном

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т. п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

Все очень просто, поэтому если возникала необходимость спрятать проводку под листами ГКЛ, рекомендуем использовать данную технологию. Кстати, если Вы решили сделать гипсокартонную перегородку в доме, то для удобства монтажа сначала нужно “зашить листами одну из стен, после чего переходить к укладке электропроводки!

Что запрещено в электропроводке в каркасе гипсократона

Обшивка каркаса листами делается после электромонтажных работ. Листы крепятся к каркасу по своим правилам и при креплении листов велика вероятность повреждения проводки саморезами крепления листов. Поэтому всю вертикальную электропроводку нужно делать вне стоек, можно крепить с внешней стороне полки стойки, но не внутри неё.

Запрещено делать горизонтальный проход между стойками незащищенными кабелями (без труб, гофры или короба). Поясню почему.

Края технологических отверстий в профилях гипсокартона довольно острые. Незащищенный кабель может быть поврежден, особенно при попытках его сдвинуть. Кроме этого, такая проводка будет несменяемой, что запрещено ПУЭ. О сменяемой проводке тут.

Запрещено устанавливать коробки для розеток, выключателей и распаек в гипсокартонной перегородке друг напротив друга. Смещение между соседними коробками должно быть не менее 150 мм. Поясную почему.

Во-первых, работает всё тот же принцип сменяемости проводки. Во-вторых, включаются правила пожарной безопасности, которые предписывают разделять проводку соседних комнат.

Как отделать короб из гипсокартона

Работа по отделке короба из гипсокартона на потолке проходит в несколько этапов:

  • грунтуется вся поверхность;
  • после полного высыхания грунтовки наносится стартовая шпаклевка;
  • оформляются углы конструкции – это делается с помощью металлических уголков;
  • соединительные швы проклеиваются сеточкой, которая заполняется шпаклевкой;
  • после полного высыхания стыков шпаклюется вся поверхность короба из гипсокартона.

Обратите внимание: окончательная шпаклевка проводится в несколько слоев, которые помогают полностью выровнять поверхность. Финишный слой шпаклевки должен быть крайне тонким

Последним этапом работ является шлифовка поверхности короба из гипсокартона, которая проводится сначала наждачной бумагой с крупным напылением, а затем с мелким.

Монтаж короба из гипсокартона на потолке не является чем-то архисложным. Достаточно придерживаться приведенных в данной статье рекомендаций и результат непременно будет отличным.

Прокладка кабеля по потолку

Кабель крепится к потолку дюбель-хомутами, как на фото выше и ниже. Для этого перфоратором сверлятся отверстия диаметром 6мм. Кстати, очень рекомендую дюбель хомут для крепления кабелей к любым поверхностям. Очень удобно и быстро!

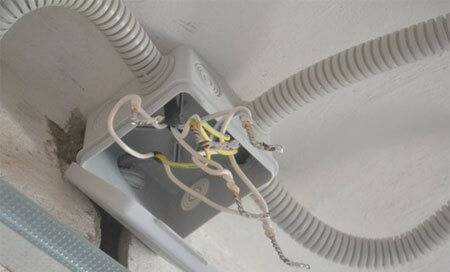

Выводы кабеля под распределительную коробку.

На фото показано место, где кабелей больше всего – распределительная коробка. В нее приходит кабель ВВГнг 3х2,5 с щитка, он проходит через стену из соседней комнаты. Вводной кабель в обязательном порядке защищается слоем изоленты в местах прохода стены и металлопрофилей.

После установки натяжного потолка все это скроется, поэтому красоты не требуется. Единственное условие – чтобы кабель не провисал. Об этом я писал в статьях Установка люстры в натяжной потолок и Светодиодная лента в натяжном потолке.

Монтаж проводки на стену

Этот способ используют, если гипсокартон монтируется без каркаса, на гипсовый монтажный клей. Так как пространство под его поверхностью будет ограниченным, линии проводов и розетки нужно «утопить» в стену, для чего перед обшивкой готовят штробы под проводку.

Как и в каркасном способе для удобной работы лучше перенести всю схему на стены и потолок, после чего начинать штробить поверхности. Если придется работать с бетоном, кирпичом или пенобетоном, то лучше изначально сделать продольные разрезы. По ним потом можно проводить штробление.

Изготовление отверстий для розеток

По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской. Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.

Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.

Отверстия в гипсокартоне под подрозетники

Подключение питания в доме желательно провести до окончательной отделки, чтобы в случае неполадок можно было не разрушать чистовое покрытие, демонтировав лист обшивки и с легкостью найти проводку с дефектом или браком в прокладке.

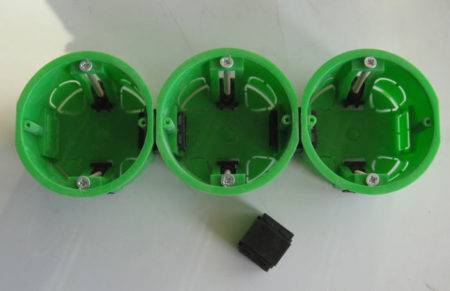

Монтаж подрозетников и выключателей

При помощи специальной насадки в гипсокартоне прорезается отверстие диаметром 65 мм. В него будет установлен подрозетник, в нижней части которого располагаются гнезда, предназначенные для протягивания проводов.

Важно отметить, что монтаж розеток необходимо производить в месте, отстоящем от “черновой” стены на расстоянии не менее 50 мм. Через гнезда протягивается кабель и выводится наружу, а подрозетник устанавливается в просверленное отверстие, выравнивается по уровню и закрепляется посредством крепежных винтов

Теперь можно закреплять гипсокартон на металлический каркас или сажать на клеевую основу. Только после этого можно установить розетку и выключатель. Сама процедура выполняется следующим образом:

  1. Разбирается корпус розетки и/или выключателя.
  2. К клеммам подводятся оголенные части проводки, которые фиксируются при помощи винтовых зажимов.
  3. Проверяется надежность крепления.
  4. Клеммная часть устройства помещается в подрозетник, после чего ее необходимо закрепить винтами.
  5. Устанавливаются защитные и декоративные элементы.

Перед началом работы с проводкой необходимо отключить питание, а после окончания – проверить, не соприкасаются ли оголенные части проводки с гипсокартоном. Прокладка провода в ГКЛ-коробе на потолке ведется по той же технологии, что была описана выше.
