Как рассчитать теплый пол электрический

Пример приблизительного расчёта

Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м2. Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м2 и 2,4 м2. От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м2. Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м2. Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м2. Теперь требуется умножить площадь обогреваемого пола 6,7 м2 на 140 Вт/м2. Получается, что мощность нагревательной системы должна быть 930 Вт.

Расчет теплого пола своими руками

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

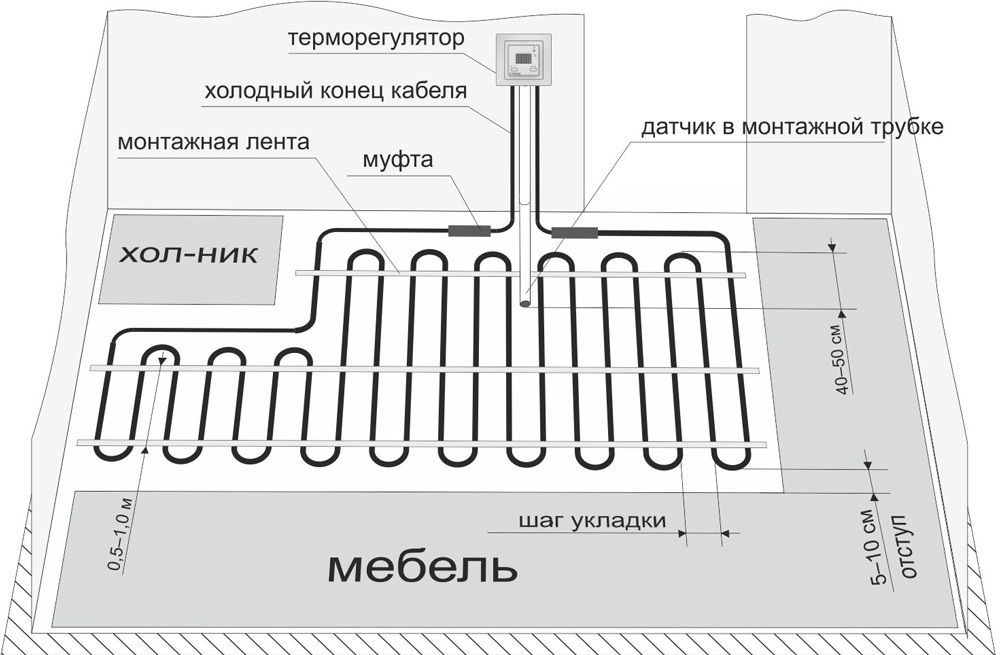

Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Мифы о тёплых полах

Тёплые полы обрели широкую популярность благодаря высокой эффективности и способности экономить энергию. В статье рассматриваются распространенные мифы об этой системе обогрева и проанализирована их справедливость.

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.

Миф №1: «Нагревательные маты потребляют слишком много электричества»

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м 2 в помещении площадью в 20 м 2 , формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час

Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза. Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%

Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений

Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное «излучение» или «поле». Разница между этими терминами состоит в длине волны. Слово «излучение» целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин «поле». Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

Миф №3: «Тёплый пол трудно подлежит ремонту»

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

Стандартные процедуры при обнаружении неисправностей:

Отключение устройства от сети;
Отсоединение кабеля от терморегулятора;
Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

Демонтаж участка напольного покрытия;
Вскрытие стяжки;
Соединение концов оборванного провод гильзами с помощью пресс-клещей;
Изоляция восстановленного участка провода с применением термоусадочной муфты;
Проведение стяжки и монтажа напольного покрытия.

Расчет стоимости теплых полов

Газовый котел и напольный гидравлический контур соединяет коллектор. Равномерный поток теплоносителя обеспечивает автоматическая регулировка, с помощью балансировочных и термостатических вентилей. Обратный клапан предохраняет насосно-смесительный блок.

Таблица 6. Элементы комплектации теплого пола:

Название позиции	Размер и единица измерения	Цена за единицу товара (руб.)
Гидроизоляция	рулон (1,5×50 м)	от 2000
Демпферная лента	25 м	от 500
Экранирующая теплоизоляция (пенополистирол)	1100×800×38 мм	769
Труба	16 ÷ 20 мм	50 ÷ 80
Бетонная стяжка: цемент сухие смеси	50 кг 25 кг	125 200
Коллекторная группа в сборе	2 выхода	4600
Насосно-смесительный узел: термостатическая головка балансировочный и термостатический клапаны, циркуляционный насос	комплект	от 20000

Общую стоимость теплого пола определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза.

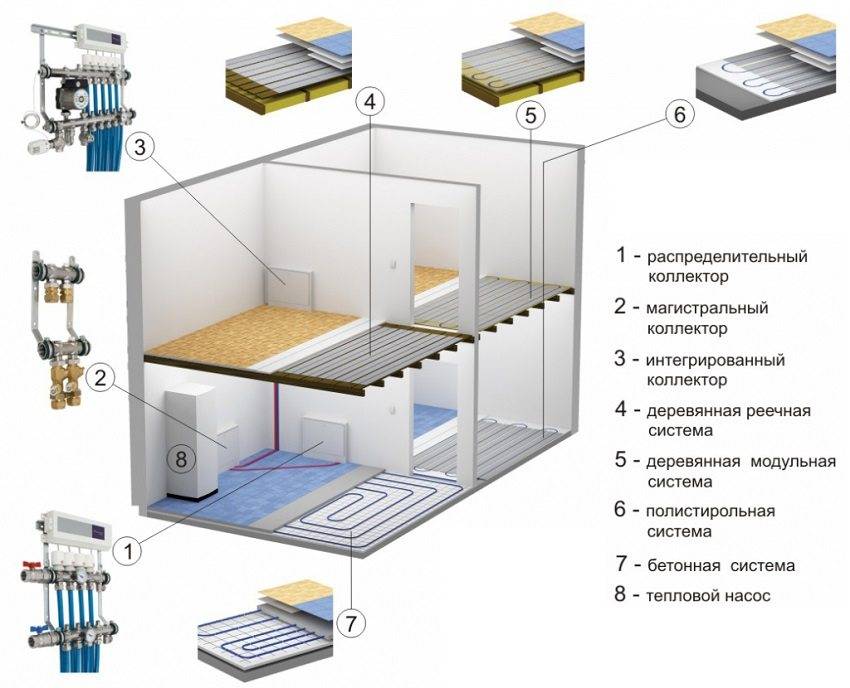

Элементы комбинированной системы отопления

Хозяин дома может сделать расчет водяных теплых полов, своими руками смонтировать систему, если обладает достаточным запасом знаний в теплотехнике, гидравлике, материаловедении и опытом выполнения сантехнических работ. Масса положительных примеров из жизни вдохновляет. Однако, каждый должен носить «свой портфель», собственный дом — не плацдарм для экспериментов.

https://youtube.com/watch?v=tqmDowcXyOg

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

неправильный расчет требуемой мощности,
укладка кабелей или матов на закрытых участках пола,
наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

недостаточная вентиляция и как следствие, возможный перегрев системы;
негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:

комната, кухня — 120 Вт/м2;
ванная — 140 Вт/м2;
остеклённая лоджия или тёплый балкон — до 180 Вт/м2.

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

пленочное инфракрасное покрытие;
греющий кабель;
термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

толщины материала;
мощности приборов на 1 кв. метр;
максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

общая площадь помещений;
площадь застилаемой поверхности пола;
вид напольного покрытия;
общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
наличие окон и дверей в помещении и их количество;
сколько места занимает мебель;
дополнительные способы отопления.

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч

Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%

Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Схема укладки теплого пола «Улитка» или «Спираль»

Спиральная схема — это самый распространенный, экономичный и энергоэффективный способ укладки труб напольного отопления. В схеме «улитка» трубы укладываются по периметру помещения, начиная с краев и постепенно продвигаясь к центру с каждым кругом, уменьшая радиус.

Главное преимущество формы улитки заключается в том, что тепло равномерно распределяется по опоре, что компенсирует потери тепла и предотвращает образование тепловой «зебры» на полу. Еще одним преимуществом этого метода является гибкость в выборе размера сетки. Спиральные кривые являются гладкими, в отличие, например, от винтовых кривых, и поэтому минимальный шаг не ограничен диаметром трубы.

Этот метод на протяжении многих лет зарекомендовал себя как самый надежный и практичный способ укладки напольного отопления в спиралевидной форме. Этот тип установки очень прост и может быть выполнен одним человеком, так как нет необходимости делать большие изгибы в трубах.

Спиральный теплый пол позволяет равномерно обогревать помещения любой формы и размера. Конечно, на больших площадях используется не один спиральный контур, а комбинация из нескольких спиральных контуров.

Описание установки

Укладка кабеля в выравнивающую стяжку.

Рекомендуется при толщине конструкции пола более 100 мм.
Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
Кабель монтируется на поверхности базовой стяжки после ее высыхания.
Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.

1. Старый материал пола;
2. Грунтовка;
3. Нагревательный кабель;
4. Монтажный скотч;
5. Датчик температуры пола в гофротрубке;
6. Выравнивающий раствор (плиточный клей);
7. Выравнивающий раствор (при необходимости);
8. Напольное покрытие;
9. Терморегулятор;
