Делаем простой двухуровневый потолок из гипсокартона

Двухуровневые потолки — проектирование и создание дизайна, монтаж и освещение своими руками (115 фото)

Оригинальным способом оформления интерьера в квартире будет двухуровневый потолок с обустройством подвесной или натяжной конструкции. Такой вариант прекрасно подойдет гостиной и спальне. Декоративное оформление может дополняться уникальной светотехнической системой, благодаря чему внешний вид помещения станет изысканным.

Верхним уровнем может служить ранее обустроенная плоскость потолка. Гипсокартон будет крепиться только на отельных участках, что позволяет визуально зонировать комнату. Можно крепить короба и по периметру, но главным условием будет ровная и гладкая поверхность верхнего уровня.

Гипсокартон ставится на один ярус, а на второй — натяжная система. Это может быть реализовано в том случае, если финишная отделка поверхности чрезмерно затратная.

Среди достоинств двухуровневых технологий выделяют:

  • сокрытие дефектов черновой отделки;
  • возможность прикрыть коммуникации;
  • зонирование помещения;
  • визуальное управление пространством в помещении;
  • создание оригинального дизайна с использованием различных способов подсветки.

Монтаж гипсокартона на собранный двухуровневый каркас

Производится он после прокладки электропроводки к будущим потолочным светильникам. На местах их установки в ГКЛ необходимо вырезать соответствующие отверстия Стыки листов при обшивке потолка желательно располагать перпендикулярно к основному освещению. Это поможет скрыть небольшие дефекты после малярных работ.

Перед монтажом гипсокартонные плиты нужно разрезать на куски необходимой длины. Их крепление в продольном или поперечном направлении к профилям производится саморезами размером 25 мм с заглублением последних в гипсокартон на 1,5 мм. Для закручивания крепежа применяется шуруповерт или электродрель с насадкой. Монтаж гипсокартона осуществляется обычно вдвоем, так удобнее потому, что лист при закреплении необходимо придерживать.

Инструменты и материалы

Монтаж подвесного потолка из гипсокартона начинается с подготовительных работ. Разумеется, первым делом должно идти проектирование будущей конструкции, но сразу после него можно приступать к покупке необходимых для работы материалов и инструментов.

Сначала необходимо разобраться, что нужно для подвесного потолка из инструментов – а этот список включает в себя следующие приспособления:

  • Водяной уровень (подойдет и лазерный, но он обходится значительно дороже, причем затраты далеко не всегда оказываются целесообразными – оба вида устройств решают одни и те же задачи);
  • Строительный уровень (желательно взять двухметровый – он идеально подойдет для отслеживания ровности гипсокартонных листов);
  • Перфоратор, необходимый для высверливания отверстий под дюбели;
  • Дрель или шуруповерт, необходимые для крепления профилей и листов гипсокартона;
  • Рулетка, карандаш для разметки и острый нож;
  • Ножницы по металлу, болгарка или ручная ножовка.

Перед тем, как смонтировать потолок из гипсокартона, нужно будет заготовить еще и материалы, перечень которых выглядит так:

  • Металлические профили. Для монтажа подвесных потолков нужны направляющие профили, которые будут монтироваться по периметру комнаты, и потолочные, необходимые для крепления элементов каркаса. Рассчитывать количество направляющих профилей нужно в зависимости от периметра комнаты, отталкиваясь от длины стен и самих профилей. Потолочные профили рассчитываются в зависимости от ширины гипсокартонных листов (обычно 125 см) и шага между профилями (оптимальное значение – 60 см). Оба вида профилей лучше всего приобретать с небольшим запасом, чтобы при повреждении или изначальном браке деталей не столкнуться с необходимостью докупать их, монтируя навесные потолки из гипсокартона.
  • Листы гипсокартона. Гипсокартон может быть в одном из трех исполнений – стандартный, влагостойкий и огнеупорный. Огнеупорные изделия используются редко, а влагостойкие нужны только для помещений с повышенной влажностью (кухонь и ванных комнат). Собирая подвесной потолок из ГКЛ в остальных помещениях, можно взять стандартные листы, чтобы не платить лишнего. Толщина гипсокартона на потолке не должна превышать 10 мм – прочность материала из-за толщины практически не возрастает, а вот вес становится больше, в результате чего нагрузка на каркас увеличивается, да и работать с листами сложнее. Расчет требуемого количества листов очень прост – суммарная площадь потолка делится на площадь одного листа. Как и в случае с остальными материалами, брать лучше с запасом.

Крепежные элементы. Первый вид деталей, который потребуется для монтажа – прямые подвесы для потолка из гипсокартона. На 20 квадратных метров площади обычно хватает около 50 подвесов, если подвесной потолок будет одноуровневым. Для сложных конфигураций может потребоваться больше, и тут уже нужен индивидуальный расчет. Как правило, шаг между подвесами составляет около 60-70 см, и это значение позволит рассчитать требуемое количество деталей. Если потолочные профили придется многократно соединять, то потребуются «крабы» или продольные соединители, количество которых будет совпадать с количеством соединений. Также понадобятся дюбели для крепления подвесов, саморезы по металлу для креплений профилей, и саморезы для монтажа самих гипсокартонных листов.

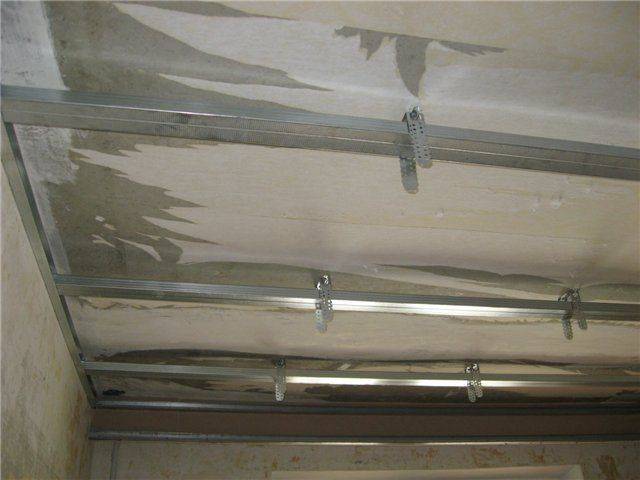

Сборка каркаса

Для потолка из гипсокартона необходимо собрать каркаса, в который можно спрятать провода и трубы, также, туда можно поместить освещение. Создание каркаса позволит выровнять потолок, что хорошо скажется на его внешнем виде, поэтому, хоть каркас и заберет 20–30 сантиметров высоты, но визуально сильно увеличит высоту помещения и значительно улучшить вид всей комнаты.

Сначала нужно установить направляющий профиль, но не тот, который применяется в стенах или перегородках из гипсокартона , а специальный потолочный направляющий профиль. Он закрепляется выше тех ниток, который вы натянули на этапе разметки. Чтобы надежно закрепить его используйте дрель и дюбели, но только на бетонном основании. Шаг между дюбелями делайте в 12-20 сантиметров.

Когда вы закрепите направляющий профиль, то можно снять нить и выкрутить саморезы, на которые она натягивалась. Пока к направляющему профилю ничего крепить не нужно, сейчас необходимо будет заняться размещением подвесов. Они устанавливаются на заранее размеченных участках, то есть там, где будет проходить потолочный профиль. Расстояние между ними выдерживайте в 60–70 сантиметров, это легкий одноуровневый потолок, поэтому много подвесов размещать не нужно. На 3–4 метровую рейку потолочного профиля должно приходиться 5–6 подвесов.

К закрепленным подвесам необходимо установить потолочный профиль. Соединение производится шуруповертом и саморезами . Если вы планируете и дальше заниматься ремонтов в своей квартире самостоятельно, то советуем докупить к шуруповерту ленточную насадку, чтобы экономить время и освободить руки. Сначала рейка потолочного профиля вставляется в направляющий и скрепляется с ним (здесь можно использовать просекатель ), а уже потом закрепляется в подвесах. Если сделать иначе, то профиль не получится поместить внутрь направляющего. Это наверняка все понимают, но мы хотим окончательно убедиться, что вы в курсе, что размещать профиль в подвесах нужно лицевой стороной к полу, так как именно на нее и будет крепиться гипсокартон .

Концы подвесов, который выглядывают за профиль, необходимо загнуть или отрезать, но лучше все-таки будет загнуть, так как отрезать их можно не очень ровно, что будет мешать при обшивке. В принципе, это одноуровневый потолок, поэтому можно обойтись только одним направлением размещения потолочного профиля. Но если вы захотите дополнительно укрепить конструкцию, то можете поместить ряд потолочных профилей, который будут перпендикулярен первому и будет соединяться с направляющими профилей, который находится на остальных 2-х стенах. В данном случае нужно использовать специальные крепления – крабы.

Обустройство двухуровневых потолков

Разметка

Чоклайном отбивают контрольную линию

Если учесть, что комната не очень высокая, то самый большой отступ от основного потолка для каркаса первого уровня может быть не более 2,5 см (толщина профиля CD), поэтому отступаем от самой низкой точки потолка на это расстояние и ставим в углу метку. При помощи водяного уровня переносим эту метку во все углы комнаты.

Между поставленными метками отбиваете чоклайном ориентировочную линию каркаса первого уровня, так как правильно сделать двухуровневый потолок можно лишь в том случае, если ровными будут все уровни потолка.
Определите, в каком направлении будут подвешиваться гипсокартонные листы (ГКЛ) и поперек этого направления расчертите потолок через 50 см. Для этого вдоль направления ГКЛ поставьте под потолком метки и, воспользовавшись чоклайном, отбейте линии.

Каркас первого уровня

Профиль CD вкладывается в профиль UD

  • Первым делом нужно установить к стенке профиль UD. Если на профиле отсутствуют крепежные отверстия, то сверлите стену прямо через профиль, установленный нижней частью по ориентировочной линии. Расстояние между креплениями выдерживайте от 40 до 50 см.
  • Для монтажа профилей лучше всего использовать дюбели-пустышки, диаметром 6 мм и шурупы, диаметром 4-5 мм (длина дюбелей и шурупов особого значения не имеет). Для крепления элементов каркаса к основному потолку потребуется развальцованный дюбель, со шляпкой на гильзе, так как обычные дюбели проваливаются в пустоты, которые находятся в бетонных потолочных перекрытиях. Также хорошо для этой цели использовать ударные дюбели (есть шляпка), но шуруп из комплекта при этом подлежит замене на более толстый.

Теперь по линиям, отбитым на потолке, прикручиваем подвесы, с учетом вышеперечисленных требований к дюбелям и шурупам. Расстояние между подвесами должно быть не более 50-60 см. Не пренебрегайте этими требованиями, так как сделать двухуровневый потолок из гипсокартона самому можно, только правильно соблюдая данные инструкции.

Монтаж CD профиля

Под установленными подвесами устанавливаете профили CD, вставляя их в отворы профилей UD, прикрученных к стенке. Под каркасом для потолка из гипсокартона, для нивелирования нужно натянуть капроновую нитку, но провис CD помешает это сделать, поэтому каждый профиль нужно подтянуть средним подвесом, подогнув уши подвеса под профиль.

Для нивелирования каркаса нужно натянуть нитку

Нитка закрепляется саморезами на профилях UD, прикрученных к стенке, поперек профилей CD. По этой нитке выставляется уровень каждого потолочного профиля для гипсокартона. К подвесам они прикручиваются специальными мелкими саморезами, такими же шурупами скрепляются между собой и профили в местах соединения. Торчащие уши подвесов можно разогнуть по сторонам.

Монтаж гипсокартона

Монтаж ГКЛ производят вдвоем

  • Поднимать и прикручивать к каркасу ГКЛ нужно вдвоем, чтобы не сломать лист. Для прикручивания одного листа нужно около 60 саморезов по металлу, длиной 25 мм. Шурупы вкручиваются на расстоянии около 30-40 см друг от друга.
  • Головка шурупа должна утапливаться чуть ниже уровня листа, чтобы не мешать шпаклевке, но при этом, саморез не должен прорывать бумагу. Для этого можно использовать специальную насадку для гипсокартона.

Под вторым уровнем ГКЛ можно не подшивать

Второй уровень

Для того чтобы согнуть профиль, нужно подрезать нужные стенки на одинаковом расстоянии

Как уже говорилось выше, мы рассмотрим, как сделать второй уровень потолка невысокой сложности, но с элементом фигурного потолка. Для начала нужно нарисовать контуры этого уровня, а затем подрезать боковые стенки профиля через 5-10 см (расстояние должно быть одинаковым) и прикрутить его сквозь ГКЛ к верхнему каркасу по нарисованной линии. В данном случае возьмем профиль UW 75 мм шириной.

Каркас второго уровня

  • К стенке прикручиваем тот же профиль UD, имеющий 25 мм в ширину и между стенкой и изгибом вставляем профили CD, прикручивая их саморезами к держащим их профилям. Если Профиль CD окажется длиннее 50 см, то его следует дополнительно укрепить подвесом, прикрученным сквозь ГКЛ к верхнему каркасу.
  • Подшиваете гипсокартоном второй уровень и обрезаете излишки ножовкой уже на потолке, так как так легче соблюсти фигуру. Вы уже поняли, как делать правильно двухуровневые потолки, но еще осталась вертикальная плоскость.

Принцип изгиба ГКЛ

Для монтажа вертикальной плоскости вырезаете полосу нужной ширины и с выпуклой стороны изгиба надрезаете бумагу через определенное расстояние (чем круче изгиб, тем меньше расстояние) и прикручиваете ее к профилю.

Несложный второй уровень потолка

Монтаж

Так как потолок не самый удобный элемент для выполнения строительных работ, то даже самые мизерные ошибки на стадии планирования могут привести к дополнительным денежным затратам и увеличению сроков выполнения.

В процессе работ эскиз многоуровневого потолка реализовать не получится. Глядя на проект или эскиз нужно учитывать размер комнаты и требуемую высоту конструкции.  Все элементы должны быть продуманы. Лазерный построитель в несколько раз уменьшит время на выполнение данной задачи.

Рассмотрим установку каркаса на потолке двухуровневого типа. Первоначально собирать каркас из гипсокартона нужно на втором уровне. Он больше всего отдален от пола. Подразумевается установка несущих частей, которые выполняются с помощью двух видов профилей:

  • направляющего типа (28×27 миллиметров);
  • стоечного (60×27 миллиметров).

Берем первый тип и начинаем создавать контуры для второго уровня. Если контуры планируется делать закругленными, то профиль много раз надрезается. Сделать это можно с помощью ножниц по металлическим изделиям или болгарки.

Форма будущей конструкции создана. Посреди пары параллельных направляющего типа профилей устанавливается стоечный профиль, который имеет вертикальное расположение. Протяженность их будет зависеть от чертежа, где указаны отметки каждого уровня, а точнее нижнего. После прикрепляем получившуюся конструкцию на поверхность потолка. Направляющие профиля нужно установить в строго размеченных местах.

На дальнейшем этапе монтажа нужно установить и закрепить стоечные профиля. Чаще всего их установочный шаг равен 60 сантиметрам.

Центральный каркас:

  1. Первым делом подготавливаем подвесы для главных профилей. Центральные их части должны располагаться на расстоянии 120 сантиметров. Монтаж их осуществляется на дюбеля из пластмассы гвоздями 6 на 40 миллиметров. Лучше применять дюбеля из металла. Их прочность не теряется со временем, и они не выскочат при пожаре.

Важно: для пожарной профилактики не стоит размещать за листами гипсокартона материалы, которые быстро воспламеняются. Так же не стоит использовать очень мощные лампы

  1. После установки профилей они требуют выравнивания и закрепления. Под ними протянута леска, а под ее горизонт детально выравниваются спинки профилей. Недопустимы крены и щели.
  2. Выполнять все работы лучше всего с напарником, который будет поддерживать конструкцию. В это время второй работник будет соединять «клопами» подвесы с профилями. Значительно поможет уровень с магнитами, который может сам висеть. В это время можно выполнять другую работу.
  3. На основной профиль прикрепляем несущий. «Крабы» — соединительные элементы для этих целей. Должно быть оставлено расстояние между центами частей несущего профиля 50 сантиметров.

Существует основное правило для монтажа многоуровневых потолков из гипсокартона. В нем говорится, что листы не должны лежать вплотную с коробом! Нужно обеспечить зазор по всему периметру. В будущем это избавит от трещин. Пространство будет скрыто армирующей лентой и после конечной отделки не будет заметно.

Делают потолки из гипсокартонных листов (ГЛ) с толщиной 9,5 миллиметров. Если нужна повышенная жесткость – можно использовать 12 миллиметровый лист. Рубанком необходимо отделать ребра ГЛ. Фаска снимается на величину в две трети толщины. Угол составляет 22 градуса.

Будет трудно самому удерживать листы, поэтому лучше прибегнуть к помощи напарника. При данном виде работ различные приспособления не очень эффективны.

ГК прикрепляются перпендикулярно стойкам несущего профиля. Фиксация их производится в направлении от угла. Шаг саморезов должен быть не более 15 сантиметров. Это устранит возникающее напряженное состояние в элементах, следовательно, перекосов не будет.

По окончанию работ не нужно стремится быстро заделывать швы. Гипсокартонная конструкция должна постоять пару дней. Так как есть тяжелые детали, и металлический каркас может просесть. На первый взгляд миллиметры могут стать причиной развития трещин. Поэтому дайте конструкции отстояться.

Основные виды двухуровневых натяжных потолков

Дизайнеры предпочитают использовать три варианта монтажа подобных конструкций:

1. Первый вариант – комбинирование полупрозрачных и перфорированных пленок, монтаж которых производится в следующей последовательности:

Установка подсветки. В качестве источника света могут использоваться различные приборы, но чаще всего для такого типа натяжных потолков используют светодиоды и точечные светильники. Преимущества их выбора ясны – это долговечность эксплуатации, экономичность, отсутствие сильного нагрева. Также есть возможность их замены в случае поломки, такая операция не слишком проста, но выполнима. Перед установкой системы освещения нужно посоветоваться с профессиональным электриком, который подскажет все тонкости такой операции.

Установка перфорированной пленки. Для этих целей используют непрозрачную пленку, в которой проделываются отверстия. Они могут быть разнообразными, в зависимости от пожеланий хозяев и типа подсветки. Именно в эти отверстия создадут основу для эффекта “звездного неба”.

Установка полупрозрачной пленки. Это полотно формирует окончательный вид потолка, благодаря своей полупрозрачности делает свет приятным для глаз.

Вся конструкция такого типа монтируется поочередно, в несколько слоев. Следует отметить, что для использования этого типа натяжного потолка, нужно быть уверенным в прочности стен, на которые ляжет серьезная нагрузка.

2. Второй тип – Установка натяжного потолка одним слоем на двух уровнях.

Устанавливается такой потолок по принципу зонирования, то есть создаются определенные зоны, которые отличаются высотой и цветом использованного полотна. Первый этап монтажа – установка каркаса, к которому прикрепляются полотна. Преимуществом такого способа можно считать возможность установки освещения, как за полупрозрачным слоем, так и на каркасе. Освещение на каркасе очень легко менять в случае каких-либо проблем. Как и в первом варианте здесь есть возможность использования точечных светильников и светодиодов.

3. Третий способ – двухуровневый натяжной потолок с гипсокартонным коробом.

Этот тип натяжного потолка с подсветкой прекрасно подходит для любителей самостоятельного ремонта. Так как в первых двух случаях есть необходимость привлечения специалистов. Для этого есть несколько причин:

полотно производится путем спаивания нескольких частей пленки, которые кроются в точности под параметры потолка. Все это требует наличие специального инструмента и умения им пользоваться;

такие же проблемы возникают при монтаже, не каждый имеет у себя дома тепловую пушку, без которой монтаж натяжных потолков невозможен.

К весомым аргументам для использования услуг специалистов можно отнести гарантию, которую дает строительная фирма, но только в случае выполнения всех работ их сотрудниками.

Именно третий способ позволяет сделать всю работу самому. В этом есть свои преимущества, такие как экономия средств, возможность воплощения в жизнь своих дизайнерских мыслей, а также повысить свои умения в сфере ремонта.

Каркас первого уровня потолка

С чего же начинают монтаж подвесного потолка? Как гласит народная мудрость – с разметки. Делают это используя уровень – лазерный, водяной или обычный строительный, достаточной длины. Лазерный точен, но дорог, обычный уровень дает погрешность и по периметру набежит заметная разница. Водяной же с высокой точностью сделает разметку в сложных по форме помещениях.

Как сделать двухуровневый потолок из гипсокартона

Определить высоту нахождения потолка, и, если планируется второй уровень потолка, то и его высоту тоже. Отметив два этих уровня по периметру помещения, приступают к креплению профилей, не забыв при этом заранее провести электрические кабеля для освещения и подсветки.

К стене крепят UD профиль. Для этого используют дюбель-гвоздь длиной 40 и диаметром 6 мм. Это зависит от стен, и длина потребуется разная. Следующий этап – монтаж CD профилей. Но прежде стоит «раскроить» потолок и определить как будут крепиться листы гипсокартона – вдоль или поперек. Это вопрос индивидуальный и зависит от размеров помещения. От этого зависит расположение профилей.

Шаг закрепления разный, но учитывая стандартную ширину гипсокартона (120 см) и то, что стыкуют листы на профиле, удобнее выбрать расстояние между профилями в 40 см.

Решив, как располагаются профили, приступают к монтажу. Для этого в местах, где находятся CD профили, к потолку крепят подвесы с шагом не больше 1 метра между ними. Большее расстояние приводит к провисанию профиля, особенно при использовании тонкостенных «эконом» профилей. В паз UD профиля вставляем CD профиля, поджимаем подвесами к потолку чуть выше уровня, и, натянув перпендикулярно их размещению леску/шнур/ толстую нить, крепим CD к подвесам в одной плоскости, опуская их до лески, но не деформируя ее, с помощью коротких саморезов по металлу («блошек»).

Когда этот этап завершен и каркас готов, крепят ГКЛ. В одиночку это сделать сложно, поэтому без помощника (или двух) не обойтись

Саморезы при креплении вкручивают осторожно. Глубоко вошедший саморез не фиксирует гипсокартон, а недокрученный будет мешать при шпаклевке

Для облегчения этого процесса предназначена специальная насадка-бита с ограничителем. Ну и не забывают об освещении – провода выводят в процессе монтажа там, где это необходимо, чтобы не создавать проблем с подсветкой в дальнейшем.

Второй уровень потолка

Способы монтажа двухуровневых гипсокартонных потолков

По своему дизайну двухуровневые потолки из гипсокартона чрезвычайно разнообразны, но в целом можно выделить два основных вида монтажа, основное различие которых заключается в выборе верхнего уровня.

Первый способ. В качестве верхнего уровня используется существующий потолок, а короба из гипсокартона монтируются только на отдельных участках (острова) или по периметру комнаты. Такой способ позволяет существенно сэкономить материалы (а значит — деньги) и значительно ускорить процесс. Впрочем, такой метод применим только при ровном потолке, когда основная плоскость – достаточно гладкая, не требует существенного ремонта, можно будет только его подшпаклевать. В этом случае второй ярус устанавливают для визуального разделения помещения на функциональные зоны или скрытия (скрытной прокладки) коммуникаций.

Рис. 1 Схема крепления двухуровневого потолка

На рис.1 первым уровнем выступает стандартный потолок (покрашенный или оштукатуренный), второй уровень (короб) — гипсокартон. Стык – сплошной, светильники – встроенные, монтируются во втором уровне.

Рис. 2 Схема крепления двухуровневого потолка

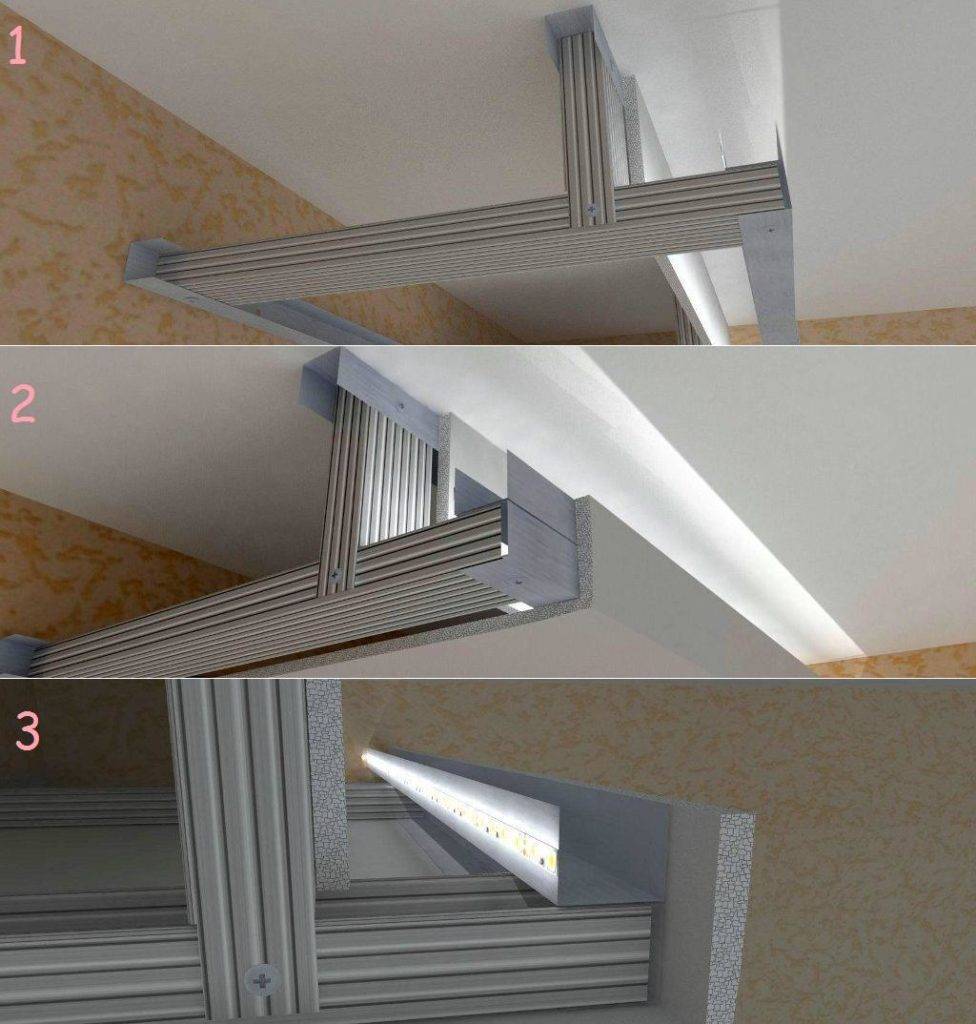

Вариант – второй ярус с козырьком (рис.2), в котором укладывают световые шнуры или светильники. Первый уровень – подготовленный базовый потолок, второй – гипсокартон с вмонтированными светильниками. На выносе второго уровня установлена скрытая подсветка, дающая рассеянный мягкий свет. Такая конструкция позволяет, выключив точечные (основные) светильники, получить ненавязчивое приглушенное освещение, создающее в комнате романтическую и уютную атмосферу.

Освещение двухуровневых потолков играет декоративную роль даже при дневном освещении

В полутьме мягкое и спокойное освещение смотрится гораздо лучше

Второй способ. При этом способе из гипсокартона выполнены оба уровня. Чаще всего это вызвано неудовлетворительным состоянием плоскости чернового потолка, когда все его визуально различимые недостатки проще скрыть, чем отремонтировать.

Рис. 3 Схема крепления двухуровневого потолка

Обычно, сначала монтируют всю базовую площадь потолка, а затем на каркас первого (базового) уровня подшивают элементы второго (рис.3).

Рис. 4 Схема крепления двухуровневого потолка

Другой вариант (рис. 4) – к установленному коробу сбоку закрепляют направляющий профиль, на котором будет смонтирована основная плоскость потолка.
