Каркас под гипсокартон — это несущая основа облицовочного покрытия. Гипсокартонные листы, закрепленные на нем, позволяют замаскировать не только неровности стен, но и осуществить множество дизайнерских идей по оформлению помещений. Кроме того, устройство каркаса дает возможность скрытно провести инженерные коммуникации, а также выполнить тепло- и звукоизоляцию стен или перегородок, изготовленных с его помощью. Сегодня мы рассмотрим, как сделать каркас под гипсокартон самостоятельно.

Видео-уроки

Не все тонкости можно описать, некоторые лучше увидеть. Мы подобрали видео, в которых есть особенности работы с гипсокартоном. В основном они касаются сборки каркаса из профилей. Это действительно самая трудоемкая часть. И от того, насколько правильно будет сделан каркас, зависит насколько ровной будет стена или перегородка.

Как сделать фальш-стену из гипсокартона

Как сделать усиленные стойки в перегородке. Этот метод сборки каркаса нестандартный, но это не значит, что он неправильный. Стойки получаются действительно более жесткими. Это необходимо, если из гипсокартона возводите полноценную межкомнатную перегородку. Тут усиление не помешает. Минусы в том, что времени потребуется больше, да и стоимость такого каркаса выше.

Какой профиль лучше: гладкий или рифленый. На рынке есть разные модели профилей, в том числе и с неровными, а шершавыми стенками и боковинами. При равной толщине металла он более жесткий, что, вроде, хорошо. Но насколько он хорош в работе? Смотрите видео.

Перегородка из гипсокартона от начала и до конца. Тут заснят пошагово монтаж перегородки. Все вполне доступно, можно брать за основу и строить стены из гипсокартона своими руками.

Характеристика стоечных деталей

Стоечные элементы маркируются ПС или СW. Стандартные размеры этих каркасных деталей аналогичны, как и в случае с направляющими, и полностью их повторяют. Ширина спинки в обоих случаях идентична, поскольку технология установки каркаса предполагает, что детали вставляются друг в друга.

В отличие от основных деталей, которые имеют одну длину, стоечные имеют в этом плане разные показатели.

Выпускаются элементы такой длины::

Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки.

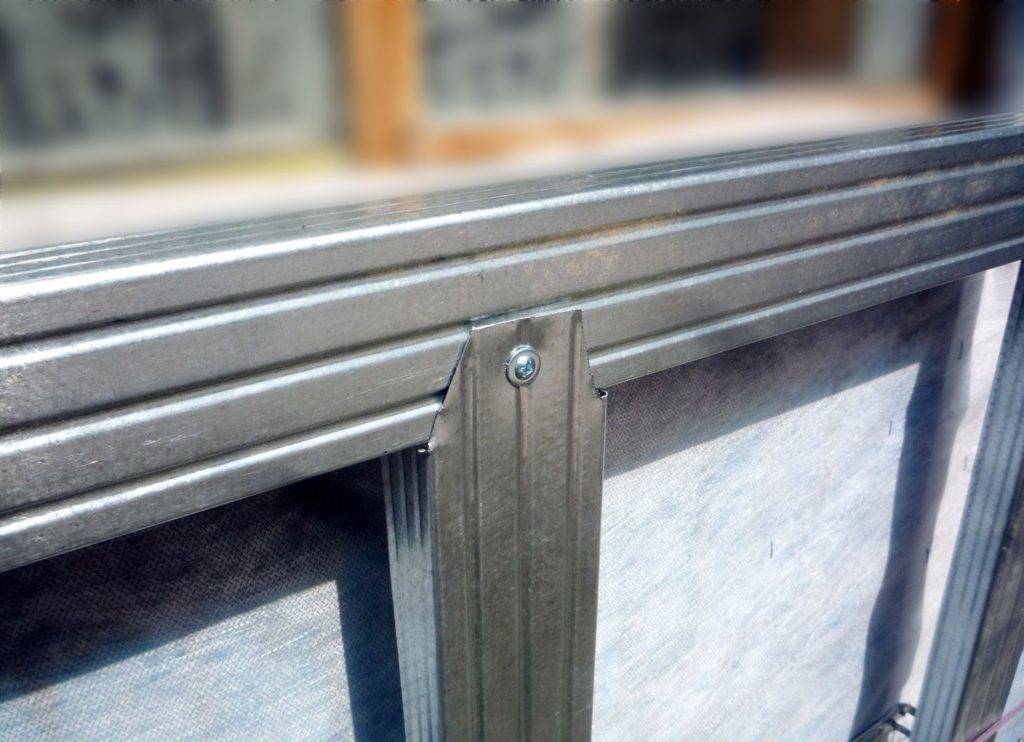

Стоечные полосы для укрепления конструкции

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

  1. В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
  2. С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема

Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.

Рекомендации перед началом работ

До начала работы ознакомьтесь с правилами. Эта информация позволит избежать серьезных ошибок.

  1. Монтаж каркасной основы осуществляется только после того, как были установлены все элементы коммуникационных систем. Сюда относится проводка, вентиляция, сантехника.
  2. При работе с деревянным основанием пола для фиксации перегородки в этой зоне рекомендуется использовать шурупы для деревянных поверхностей.
  3. Если каркас имеет двойную структуру, направляющие и стойки обрабатывают герметиком, чтобы исключить шум.
  4. Горизонтальные стыки размещают вразбежку.
  5. Кабели прокладывают перпендикулярно по отношению к стоечным элементам.
  6. Звуко- и теплоизоляционные материалы укладываются после завершения монтажа электрической фурнитуры.

Составляющие каркаса

В большинстве случаев материалом для изготовления профилей служит лента из стали. Толщина такой ленты составляет менее 1 мм. По внешним характеристикам она выглядит, как длинная рейка из металла.

Стальные ленты, которые принято использовать для производства этих деталей, обладают многочисленными достоинствами. Поэтому их популярность среди потребителей так высока.

Подобные профили усиливают уровень жесткости конструкции без ненужного утяжеления.

Предложение современного рынка включает несколько разновидностей подобных материалов, плюс дополнительные элементы.

Для возведения конструкции из ГКЛ потребуются:

  • стоечные профили;
  • перемычки;
  • направляющие (они же основные).

Установка каркаса

После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:

  1. Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
  2. Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.
  3. Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.

Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.

Конструктивные особенности гипсокартонных перегородок

Межкомнатные перегородки из гипсокартона представляют собой конструкцию, основой которой является металлический каркас из оцинкованных профилей, обшитый гипсокартонными листами. Также внутри таких простенков (в пространстве между двумя слоями обшивки) обычно закладывается тепло- и звукоизоляционный материал в виде минеральной ваты.

Рисунок 1. Конструктивные элементы перегородки из ГКЛ

Монтаж перегородок из гипсокартона может выполняться в помещения различного назначения – не только в жилых комнатах, но и в ванных, для которых характерен нестабильный температурно-влажностный режим.

Основной совет – нужно подбирать гипсокартонные листы, соответствующие условиям эксплуатации:

  • В жилых помещениях для монтажа простенков лучше использовать обычный ГКЛ.
  • В ванных комнатах, туалетах, санузлах необходимо выполнять устройство перегородок из гипсокартона влагостойкого.

Рисунок 2. Основные виды гипсокартонных листов

Выставление направляющих для установки перегородки

Принимаемся за выставление направляющих. Но перед выставлением надо обязательно основную полку проклеить вибролентой.

Делаем виброленту

Выставляем направляющие по отметкам и прибиваем дюбелями к полу, если пластмаски не лезут добиваем их молотком, еще один момент — дюбеля могут как забиваться так и закручиваться.

Выставляем направляющие для установки перегородки

Прибиваем направляющие к полу

Правило: расстояние между дюбелями должно быть 50 см. плюс и минус 5 см.

Расстояние между дюбелями 50 см.

Итак направляющие к полу прибиты, теперь выставляем направляющие на стенах.

Выставляем вертикальные направляющие на стене

Использование двухметрового строительного уровня

Направляющие выставляются с помощью двухметрового уровня. Сначала преставляем уровень к направляющей и выводим бульку на середину. Затем переворачиваем уровень для перепроверки (об этом говорилось в ранее).

Используем для этого двухметровый уровень

Проверка правильности установки направляющей

Закрепили. Как видно на фотографиях, у нас на полу и стенах основание твердое, а на потолке у нас были пенопластовые плиты, поэтому мы приспособились и сделали вот так.

Пластина для крепления направляющей

Нарезали пластин, и завели их за сетку, по краям свернули и семечками зажали, в итоге у нас появилась плоскость для крепления направляющей.

Использование шнурки

На следующем этапе нам надо выставить верхнюю направляющую в уровень с нижней. Это можно сделать двумя способами, первый это двухметровым уровнем, второй с помощью обыкновенной шнурки. Мы выбрали второй вариант. Закрепили на направляющей, прикрепленной к стене, семечку от потолка на 30-40 см.

Натягиваем шнурку

Натянули и замотали на семечку, размещенную на противоположной направляющей.

Закрепление шнурки

Затем вырезали под размер профиль, я не оговорился, именно профиль, и завели его под верхнюю и нижнюю направляющие. Верхняя направляющая уже должна быть заведена за боковую направляющую.) В итоге получилось что верх у нас болтается, а низ стоит крепко.

Выставляем верхнюю направляющую

Верх подводим до шнурки (расстояние между шнуркой и профилем должно быть 1 миллиметр), затем крепим семечками верхнюю направляющую к пластинам.

Крепление верхней направляющей

Выставляем таким образом остальные направляющие. Все — направляющие выставлены переходим к следующему шагу. Следующий шаг это выставление профилей.

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

  1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
  2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
  3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
  4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
  5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.

Установка рулона шумоизоляции в каркас

Разметка перегородки

Профиль потребуется двух видов: ПН и ПС. Первый обрезают ножницами по металлу и прикрепляют к полу и потолку. До его обрезки и монтажа выполняют разметку пола. На нём отмечают: проектную толщину стены (по приложенным к профилю кускам картона), привязку стоек, оконные и дверные проёмы. Между стойками дверного проёма предусматривают разрыв направляющего профиля.

Методы разметки перегородки приведены ниже:

3.1 Разметка перпендикуляра (угол 90°)

Чаще всего перегородка из гипсокартона возводится перпендикулярно существующей стене, поэтому возникает необходимость начертить линию под углом 90°.

Эту задачу возможно выполнить несколькими способами, которые мы подробно рассмотрим ниже.

а) Метод египетского треугольника

Египетский треугольник — это треугольник с соотношением сторон 3:4:5

Очень важно, что египетский треугольник всегда имеет прямой угол. Например треугольник со сторонами 15 см, 20 см и 25 см является египетским и соответственно прямоугольным. Для того, чтобы отложить перпендикуляр, нам необходимо построить египетский треугольник, один из катетов которого будет лежать на несущей стене

Пример построения приведён ниже:

Для того, чтобы отложить перпендикуляр, нам необходимо построить египетский треугольник, один из катетов которого будет лежать на несущей стене. Пример построения приведён ниже:

На рисунке выше используется треугольник со сторонами: 1,5, 2,0 и 2,5 м. Возможно, вам будет удобнее построить треугольник больших или меньших размеров. Главное уловить суть: берём некую условную длину отрезка, например, 0,5 м, затем умножаем это число, на 3, на 4 и на 5, и таким образом получаем длины сторон нашего треугольника: 1,5 м, 2,0 м и 2,5 м.

Выполняем построение: ставим точку «А» — основание нашего перпендикуляра, затем через 1,5 м по рулетке откладываем точку «В». Из точки «В» проводим дугу с радиусом 2,5 м, для этого можно использовать капроновую верёвку и карандаш, а из точки «А» аналогично проводим дугу с радиусом 2,0 м.

Точка пересечения дуг — «С» будет являться третьей вершиной египетского треугольника. Отрезок АС будет перпендикулярен отрезку АВ, а соответственно и несущей стене. Затем, используя металлический профиль или капроновый шнур можно продлить линию АС до противоположной стены. Соответственно прямая АD будет являться перпендикуляром к несущей стене, что нам и необходимо.

б) Перпендикуляр с помощью угольника

Этот метод является менее точным, чем первый. Это связано с тем, что угольник имеет небольшие размеры и любая неровность стены может сказаться на конечном результате.

Для разметки прикладываем угольник короткой стороной к несущей стене, а по длинной отчерчиваем линию, затем эта линия продлевается до противоположной стены.

Этот способ подходит при ровных стенах и небольших участках разметки.

в) Перпендикуляр с помощью рулетки

Откладываем равные отрезки от существующей стены, как показано на рисунке выше. Этот способ также не является абсолютно точным, так как существующие стены могут иметь изъяны и не быть перпендикулярными друг другу. Однако можно совместить методы, и полученный с помощью рулетки перпендикуляр проверить угольником.

3.2 Перенос отметок с пола на потолок

Выполнив разметку основания перегородки, необходимо перенести данные отметки на потолок. Для этого также существует несколько способов.

а) С помощью отвеса

Данный способ наглядно продемонстрирован на рисунке ниже. Чем больше точек вы перенесёте с пола на потолок, тем точнее будет конечный результат. Через перенесённые точки проводим линию с помощью профиля, также очень удобно использовать красящий (отбивочный) шнур.

б) С помощью пузырькового уровня:

С помощью пузырькового уровня можно перенести только крайние точки, расположенные у стен. Способ является менее точным, чем с использованием отвеса.

Способ заделки стыков на создаваемой перегородке

После завершения монтажа необходимо поскорее заделать стыки гипсокартонных листов и все прочие выемки. Нужна будет сетка-серпянка.

Шпаклевка стыков гипсокартона с сеткой-серпянкой

Теперь нужно заделать стыки стартовой шпаклевкой, используя шпатель. Желательно разравнивать поверхность очень тщательно, а все излишки заделочного материала убирать.

Между некоторыми листами приходилось снимать фаску самостоятельно. Когда эти стыки будут заделываться, сперва такие места обрабатываются грунтовкой. И только затем на них накладывают серпянку, а далее наносят шпаклевку. Цены на гипсокартон

Видео: Перегородка из гипсокартона. Видеоурок. Делаем своими руками. Все этапы:

Необходимые инструменты и материалы

Перед началом работ в деревянном доме нужно приобрести инструменты:

  • перфоратор;
  • молоток;
  • отвертку;
  • уровень строительный;
  • карандаш;
  • отвес с грузом;
  • линейку;
  • дюбели;
  • саморезы;
  • металлические профиля (направляющие UD и несущие CD);
  • соединители (прямые и крестообразные). Прямой применяется для удлинения CD несущего, а крестообразный – на крестообразные соединения;
  • подвесы, необходимые на крепление несущих профилей.

Принадлежности для монтажа гипсокартона

При выполнении деревянного каркаса, дополнительно понадобится ножовка для резьбы по дереву, а из материалов – деревянные бруски. Для металлического каркаса понадобятся стальные элементы и направляющие.

Технология монтажа гипсокартона: монтаж каркаса для стен из гипсокартона

Металлический каркас из профиля является более прочным и надежным, поскольку качество монтажа профиля под гипсокартон контролируется в несколько этапов. Это происходит после монтажа каркаса под гипсокартон, после монтажа короба из гипсокартона, а также после устройства межлистовых стыков.Металлические профили для монтажа гипсокартона изготавливают холоднопрокатным способом из стальной ленты, имеющей цинковое покрытие. Толщина ленты варьируется от 0,56 до 0,6 мм. К группе основных изделий относятся: направляющий профиль (ПН), направляющий профиль для потолка (ПНП), стоечный профиль (ПС), потолочный профиль (ПП), а также угловой профиль (ПУ).

Профиль крепится к потолку и полу посредством дюбелей, дистанция между которыми должна быть 0,6 м. В потолочном направляющем профиле имеются отверстия, диаметр которых равен 8 мм, а шаг между ними – 250 мм. Если применяется технология крепления гипсокартона с последующей облицовкой кафелем, то расстояние между стоек необходимо уменьшить до 0,4 м. В остальных же случаях шаг монтажа стоек остается равен 0,6 м. Влагостойкие гипсокартонные листы монтируются с применением специально предназначенных для этой работы шурупов. Данные шурупы обладают более острой конусной головкой и зенкующими полосками.

Желательно выдерживать шаг до 300 мм (не больше). Технология установки гипсокартона позволяет легко обшить конструкцию еще несколькими слоями панелей (если существует такая необходимость), а также значительно облегчает прокладку инженерных коммуникаций и установку соответствующих монтажных коробок. Зазор, который возникает в процессе монтажа гипсокартона своими руками, заполняется при желании плитами минеральной ваты, что увеличивает звукоизоляционные и теплосберегающие свойства конструкции.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

  • применяемый материал;
  • количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

  1. Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками – защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
  2. Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

  1. Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
  2. Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

  1. Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
  2. Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Виды профилей для гипсокартона

Какие профиля нужны для гипсокартона − вопрос, которым должен задаться каждый мастер, ознакомившись с первичным проектом. Человек, знающий свое дело, не растеряется при виде изобилия профилей для работ с гипсокартоном различного типа

Но тем домашним умельцам, что собирать каркас конструкции будут в первый раз, важно знать хотя бы основные разновидности профилей и их отличия

Металлический профиль для гипсокартона может иметь несколько различных сечений и сперва можно запутаться для чего нужно использовать каждый из них.

Все профили, используемые при работах с гипсокартоном, можно свести к шести основным разновидностям, четыре из которых − профили для сборки каркаса конструкции:

  • направляющий профиль (маркировка ПН/UW);
  • направляющий потолочный профиль (маркировка ПНП/UD);
  • потолочный металлопрофиль (маркировка ПП-профиль/CD);
  • стоечный профиль (маркировка ПС/CW).

Помимо этого, существуют также угловой профиль (маркировка ПУ) − предназначается для укрепления углов; и профиль маячковый (маркировка ПМ), используемый при сооружении конструкции для выравнивания стен.

Направляющий профиль

Данный вид профилей служит основой − направляющей, на которую крепится стоечный профиль. Направляющий профиль использовать нужно, когда стоит задача организовать стеновой каркас или каркас для межкомнатных перегородок.

Фото 1 — Направляющий профиль

Профиль стоечный

Это основной элемент в изготовлении каркаса стен и межкомнатных перегородок. Стоечный профиль закрепляют в направляющий, который в свою очередь должен быть закреплен по периметру рабочей зоны (в данном случае − по периметру стен).

Фото 2 — Стоечный профиль

Профиль направляющий потолочный

Данный вид профиля обладает теми же функциями, что и обычный направляющий профиль, однако данная разновидность профиля разработана специально для конструирования потолочных каркасов и крепится исключительно на потолок.

Фото 3 — Профиль потолочный направляющий

Профиль потолочный

Это ещё один вид профилей, используемых при потолочных работах с гипсокартоном. Главное отличие потолочного профиля от стоечного профиля заключается в том, что он должен быть закреплен к потолку специальными крепежными элементами (какой крепеж лучше использовать и не только − читайте ниже).

Фото 4 — Профиль потолочный

Угловой профиль (усиленный)

Название этого профиля говорит само за себя: он предназначен для укрепления углов конструкции после завершения основных работ по обшивке каркаса листами гипсокартона.

Фото 5 — Профиль угловой

Маячковый профиль

Используется в штукатурных работах по выравнивания стен. По закрепленным маячковым профилям мастера ориентируются в уровне стен под выравнивание.

ВАЖНО! Некоторые типы гипсокартонных конструкций не предполагают возведение каркаса − листы гипсокартона в таких случаях монтируют без профилей на клей. Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему)

Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему).

Фото 6 — Маячковый профиль
