Колпаковая печь своими руками — схемы и порядовка + детальное описание процесса

Вопросы и ответы

Рассмотрим самые частые вопросы, касающиеся выбора и строительства банной печи Кузнецова.

Можно ли корректировать рабочий чертеж (порядовку), если не устраивают некоторые моменты?

Нет, этого делать нельзя ни в коем случае. Если есть какие-либо несоответствия с возможностями имеющегося помещения (как правило, проблемы с высотой потолков), следует поискать подходящую модель. Любые исправления приведут к потере качеств печи — она попросту не будет работать.

Можно ли построить печь Кузнецова своими руками, не имея опыта?

Можно, если внимательно изучить описание и в точности следовать порядовке. Главным условием станет полное отсутствие «самодеятельности» — никаких изменений и дополнений вносить нельзя.

Насколько часто приходится чистить банную печь Кузнецова?

Специфика конструкции такова, что все продукты горения сжигаются еще в топке или в процессе пиролизного дожига. Поэтому количество золы и сажи в такой конструкции значительно уменьшено. Первую чистку печи производят не раньше, чем через 2-3 года. Последующие — примерно с той же частотой.

Можно ли обойтись без собственного фундамента?

Нет, нельзя. По требованиям СНиП, фундамент надо делать для печей весом не менее 700 кг. Поскольку в нашем случае имеет место довольно массивное сооружение (особенно, если используется кирпичный дымоход), фундамент обязателен.

Можно ли использовать в бане печь другой конструкции (не из линейки БИК)?

Можно, если позволяет высота бани и не принципиально наличие бака с водой и каменки. Однако такой выбор уменьшает возможности проведения банных процедур и представляется весьма странным.

ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ БАНИ

БАННЫЕ ПЕЧИ ТЕПЛОДАР

БАННЫЕ ПЕЧИ ФЕРИНГЕР

ПЕЧИ ДЛЯ БАНИ ХАРВИЯ

12 чертежей – кирпичная печь для бани

Один из лучших вариантов для печи в баню – печь для бани из кирпича. Мы хотим показать Вам 12 чертежей, по которым можно выложить печь у себя в бане, варианты довольно простые, поэтому, выложить их самим – не составит труда. Объясним, почему кирпичная кладка лучший вариант для печи в баню, железо, при нагревании сжигает кислород и очень сильно сушит помещение, буквально выжигая все, что находиться рядом. Кирпичная же кладка, позволяет сделать помещение более уютным и светлым.

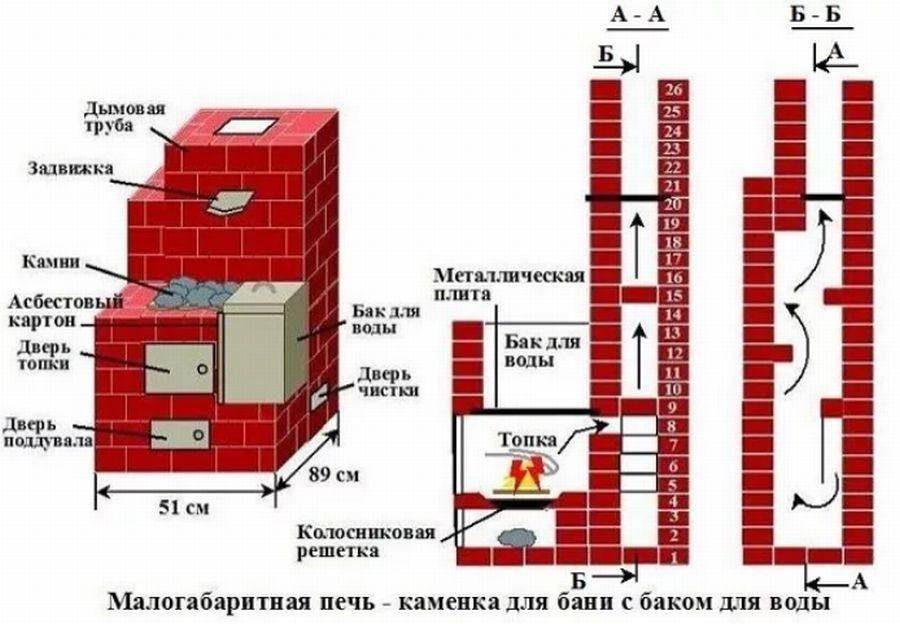

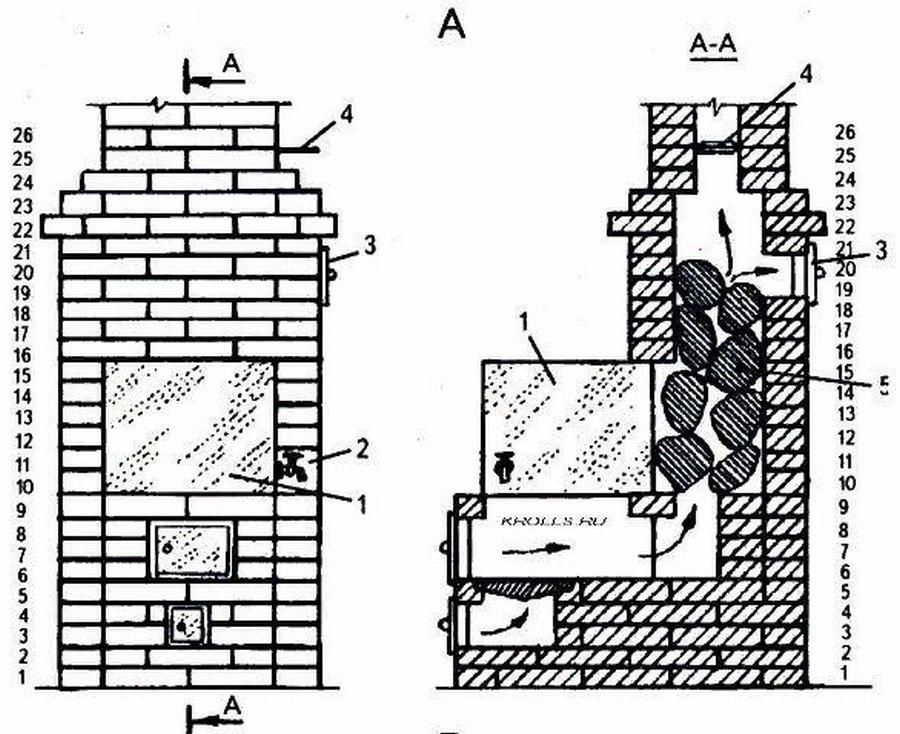

И первый вариант, который мы хотим предложить Вам, выглядит довольно простым для укладки своими руками, не занимает много места, что дает ей несомненное преимущество. В плане материальных затрат, а так же – физических, – это практически один из самых лучших вариантов, для печи в свою баню на даче.

Следующий вариант, так же не занимает много места, и так же довольно таки прост при монтаже и установке. Самым главным преимуществом каменных печей перед железными, является их теплостойкость, а следовательно пожаробезопасность и о них, Вы или Ваш ребенок, вряд ли обожжетесь.

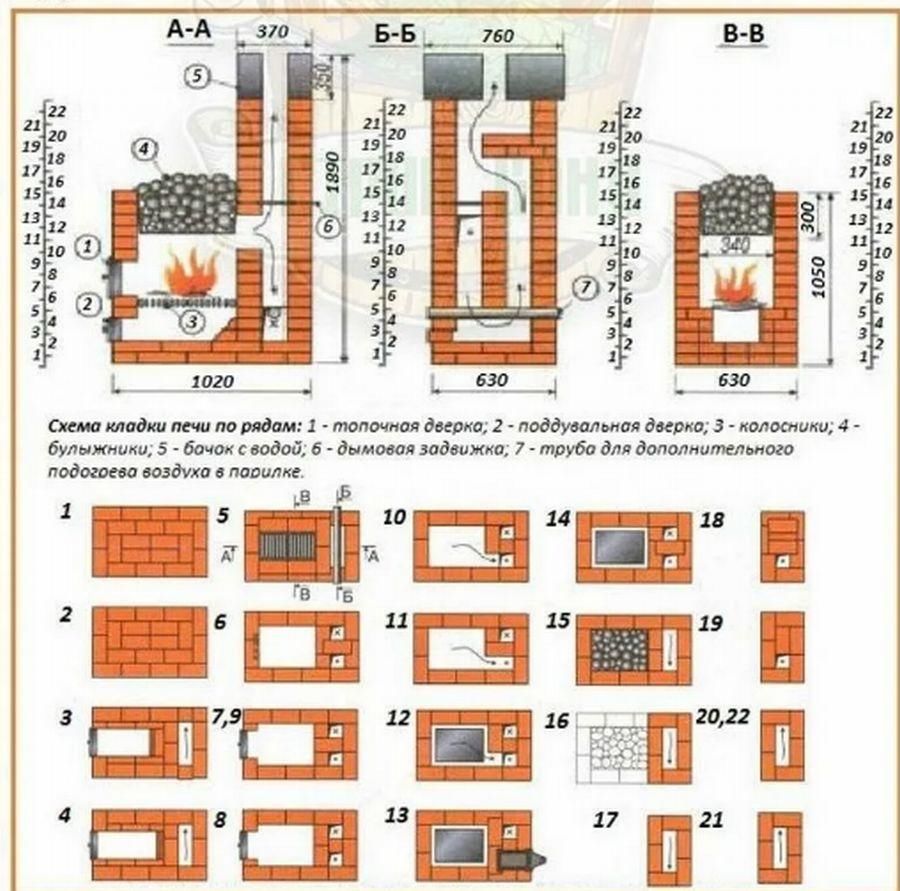

Далее мы хотим Вам показать печь в другом исполнении (см. порядовку на рис. ниже), но по своим качества, она ни сколько  не уступает предыдущим вариантам. Удобное расположение каменки, плюс дополнительные трубы, которые идут вдоль топочной камеры, разгоняя дополнительное тепло по полу, не дадут холодному воздуху из под бани, остудить Ваш пол.

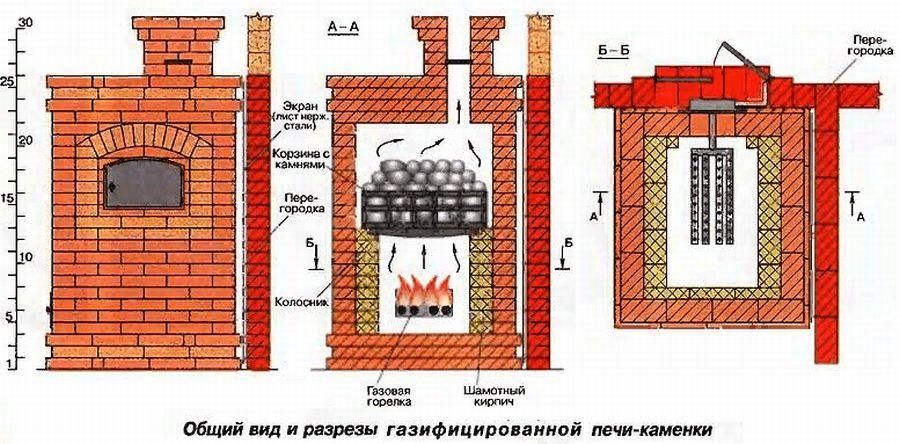

Наравне с использованием дровяных каменных печей для бани, можно установить, такую же – каменную, но газифицированную, что, несомненно, сэкономит Ваше время на отдых и приятное времяпрепровождение с семьей и друзьями.

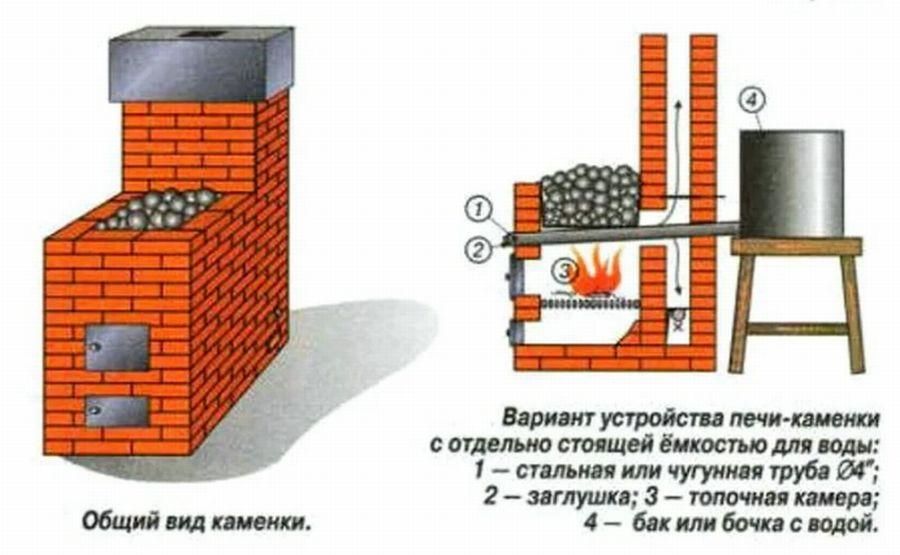

В следующем варианте, который мы хотим предложить Вам, бак для воды располагается практически на уровне пола, сделано это для дополнительного увлажнения воздуха во всей бане, специальные отверстия в баке, сделаны специально. Такой вариант очень хорошо подходит для людей, которые не переносят сухой пар.

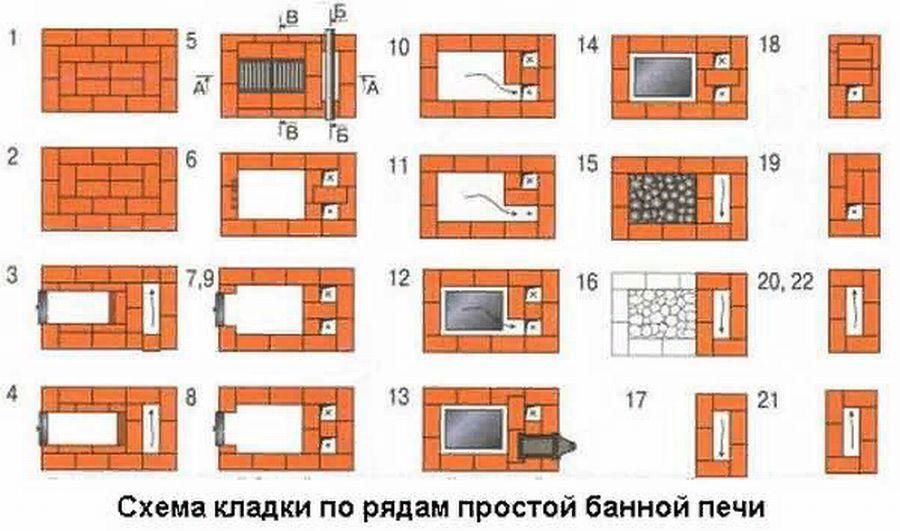

Так же одним из простейших вариантов печи, является следующий, предложенный нами, простота кладки , компенсируется возможностями этой печи, она быстро нагревает помещение и достаточно большой объем воды, для дружной компании и большой семьи.

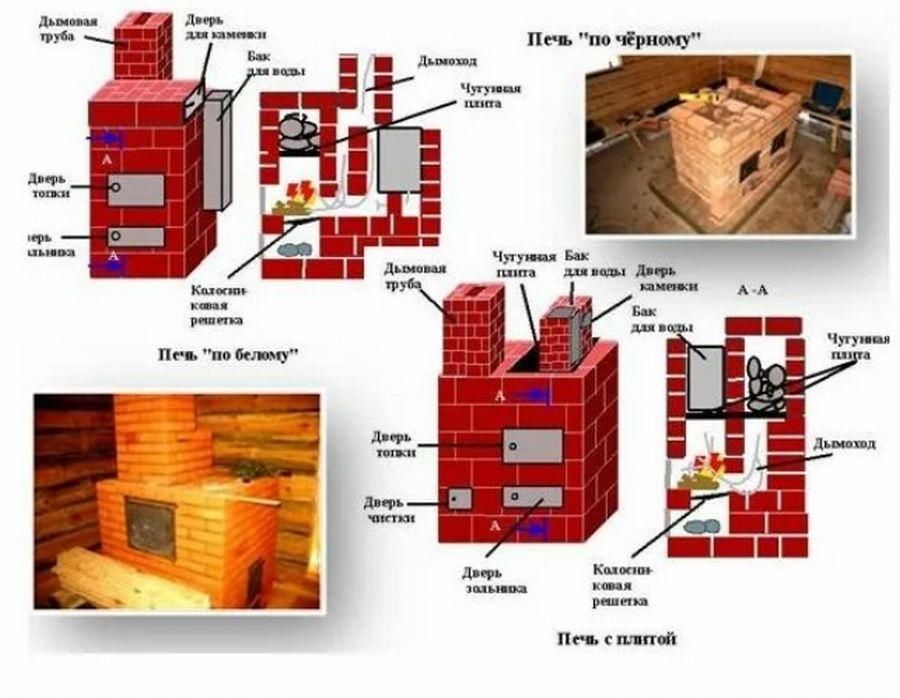

Большинство из наших читателей уверены, что существуют две разновидности бань – это по белому, и по черному. Точно так же, существуют и кладки печей двух типов, они представлены ниже, для Вашего обозрения, они обе достаточно просты в установке и монтаже. Они так же, достаточно экономны в плане затрат на материал

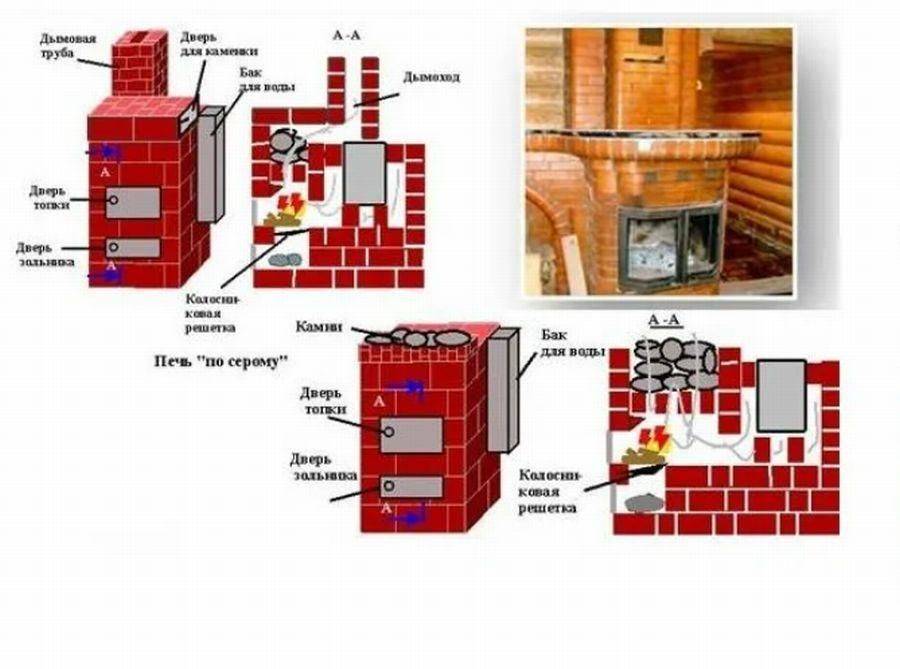

Но не многие наши читатели знают, что еще существует и третий тип бань – баня по серому, соответственно, существует и печь с такой же кладкой. Баня по черному и по серому, строятся на любителя, но таких любителей у нас достаточно много, поэтому мы никак не можем оставить их без внимания. Поэтому оба варианты будут очень полезны, при строительстве бани и кладке печи.

Еще один из вариантов, который мы хотели бы Вам показать, так же имеет очень удобные размеры, довольно прост в монтаже, удобен в эксплуатации. Всегда и на всех рисунках, картинках и чертежах, присутствуют кирпичи двух цветов. Красный – обычный кладочный кирпич. Желтый – шамотный, предназначенный для укладки непосредственно в печи, при прямом огне. Так же он может служить хорошим теплоизоляционным материалом, между деревянной стеной и печкой.

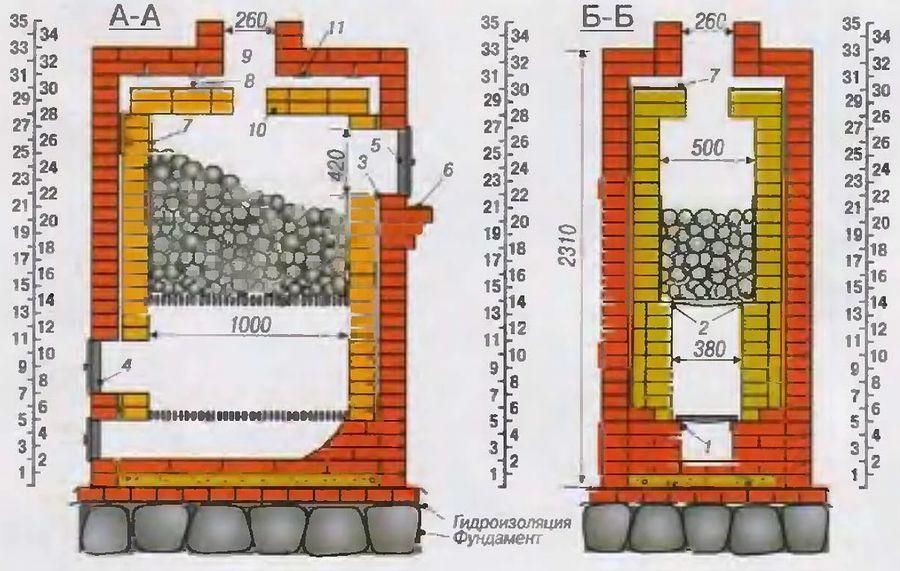

Печь выполненная по следующему чертежу, прослужит Вам очень долго и продуктивно, близкое расположение бачка с горячей водой, позволит не бегать по всей бане, что бы развести воду, а расположение каменки не позволит детям нечайно налить туда большое и даже малое количество воды, что, несомненно, убережет их от ожогов

Этот вариант (см. порядовку на рис. ниже), является одним из самых экономичных по стоимости материалов, так как данная печь, будет очень маленькой, но от этого она ни сколько не потеряет своих тепловых качеств. Она будет верой и правдой служить Вам долгие годы, будет быстро нагреваться и нагревать помещение, а маленькие размеры, позволят сэкономить место в бане.

И закончим мы сегодня последним вариантом (см. порядовку на рис. ниже), который будет легко воплотить в жизнь, даже человеку, ни разу не делавшему кирпичной кладки, схема расположения кирпичей – порядно, показывает все этапы строительства, что позволит Вам  быстро и качественно построить печь у себя в бане – самостоятельно.

Читать полностью (ссылка)

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

  • Нижний колпак оснащён специальным металлическим противнем с камнями.
  • Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
  • Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
  • Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

  • Непосредственно от раскалённых газов.
  • В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

  • кирпич для печи (красный, огнеупорный);
  • колосниковая решетка;
  • дверца для печной, варочной топки и поддувала;
  • панель для варки;
  • «летняя», топочная и задвижка для дымоходной трубы;
  • металлический уголок и полоска;
  • лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

  • кельма;
  • шпатели;
  • миксерная насадка для раствора;
  • строительный уровень;
  • болгарка;
  • перфоратор;
  • отвес;
  • посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

  • Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
  • Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
  • Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
  • Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

  1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
  2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
  3. Формируется опалубка из древесных досок.
  4. К работе подключают прут из металла для армирования бетонного слоя.
  5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
  6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

  1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
  2. Создается основа камеры поддувала и нижнего колпака.
  3. Закладывается кирпичный слой по стандартному принципу.
  4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
  5. Порядовка подразумевает создание топливной камеры.
  6. Происходит процесс установки дверцы для камеры сгорания.
  7. Следующий ряд подразумевает стандартный принцип укладки.
  8. Выкладка огнеупорным и красным кирпичом согласно схеме.
  9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
  10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Расчёт колпаковой печи

Расчёт размера будущей печи, основывается на теплопотери обогреваемого помещения. Это не простой процесс, которые требует помощи разбирающегося человека.

Для начала необходимо высчитать кубатуру помещения. Размеры берутся по наружному периметру здания. Связанно это с тем, что помещение отдаёт тепло наружной стороной стен. Далее общую кубатуру необходимо умножить на 21.

Почему именно на 21? Это число килокалорий необходимых для прогрева 1метра кубического до 18 градусов при уличной температуре в -30. Однако это не точное число. Оно может варьироваться от 21 до 50.

Полученное число и есть теплопотеря рассчитываемого помещения. Дальнейшим действием будет деление теплопотери на 300. Это число обозначает теплоотдачу квадратного метра печи, именно прогреваемой поверхности. Получившееся число, это внешние габариты будущей печи.

Если приступать к строительству без опыта, то конструкцию внутреннего устройства печи лучше взять из готовых схем, а не придумывать самостоятельно.

Особенности порядовки

Печи колпакового типа выкладываются с учетом наличия канала, который располагается между первым и вторым ярусом. Этот узел должен обустраиваться в четверть кирпича, тогда удастся увеличить длину топки. Верхнее перекрытие колпаков делается на 17-м или 18-м ряду. Два прохода оставляются на 21-м ярусе, они должны быть вдоль боковых внутренних стенок. Боковые стены должны быть выложены кирпичом, укладываемым на ложок. Двигаться необходимо справа налево. Это позволит видеть кирпичи: два – справа, четыре – впереди и сзади, три – слева.

На втором ряду будет располагаться поддувало и дверки для чистки. Печь имеет удобную конструкцию во внутренней части, благодаря этому можно установить ее в любое место, однако дверки должны располагаться под топкой. Что касается третьего ряда, то он укладывается по такому же принципу. Когда выполняется колпаковая печь своими руками, порядовка вами должна быть учтена. В четвертом ряду она должна предполагать уменьшение отверстия, для того чтобы обеспечить падение остатков сгоревшего топлива. В ширину сужение должно быть равно 1,5 кирпича.

В дальнем углу должна находиться перегородка, которая будет соединять нижний и верхний уровни по типу трубы. Следующий ряд укладывается по той же технологии, однако для ободка нужно применить огнеупорный кирпич. Сверху выкладывается колосник. Шестой ряд станет первым рядом будущей топки. Дымоход будет выходить из неё, направляясь в другое отделение. В следующем ряду необходимо действовать почти так же, тогда как в восьмом топка накрывается обычным кирпичом, а изнутри выкладывается огнеупорными изделиями.

В десятом ряду используются целые кирпичи, которые лягут в основу внутренней части топки. Решетка из огнеупорных изделий выкладывается на 11-м ряду. Когда вами выстраивается колпаковая печь для отопления дома, в 12-м и 13-м рядах необходимо убрать решетку, в этом месте появятся два дымохода. В следующем ряду дымоход перекрывается, чтобы сделать его отделением для воздуха. Можно применить при этом стальную пластину, тогда как кирпич пойдёт на перекрытие нижнего сборника дыма.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.

Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Основные элементы конструкции

Схема устройства колпаковой печи Кузнецова.

Топливное отделение, которое часто называют попросту топкой, представляет собой часть печи, в которую загружается топливо. Там же происходит процесс его сгорания. Что касается специфических характеристик топливного отделения, автор разработки рекомендует делать его не слишком большим по объему, поскольку только в этом случае возможно достижение максимальной температуры сгорания топлива, которая обеспечит минимальный объем отходов горения.

Емкость, расположенная над топкой, или колпак, представляет собой сопоставимое с ней по объему отделение печи, которое предназначено для циркуляции газов, получающихся в результате горения. При этом отверстие, предназначенное для их выхода, необходимо располагать в нижней части конструкции. Такое требование имеет под сбой сразу несколько обоснований, которые лежат в основе эффективности колпаковой печи.

Во-первых, такая специфическая форма расположения основных пространств в печи обеспечивает незамедлительное разделение продуктов горения сразу после их образования: в силу известного закона физики горячие газы направляются в верхнюю часть конструкции, благодаря чему во внутренней части колпака быстро достигается весьма высокая температура, которая поддерживается в течение длительного времени. Помимо этого, такая концентрация печных газов в колпаке приводит к тому, что твердые частицы, попавшие туда в результате воздействия направленного потока воздуха, полностью сгорают в условиях высокой температуры, обеспечивая тем самым минимальное количество отходов процесса горения. Дополнительным преимуществом указанного эффекта является то, что изнутри печь подвергается очень незначительным загрязнениям, поэтому, в отличие от традиционной печи, ее придется чистить гораздо реже.

Порядовка кладки печи: продольные (А-А, Б-Б) и поперечные (В-В, Г-Г) разрезы.

Более холодные печные газы, температура которых изначально была ниже, или те, которые успели остыть в процессе циркуляции, вследствие действия того же закона физики опустятся в нижнюю часть колпака. Именно там расположено отверстие, предназначенное для выхода газов, поэтому они будут устранены из печи и не будут снижать общую температуру, которая поддерживается внутри нее.

Таковы основные общие принципы, используемые при конструировании колпаковых печей Кузнецова, предназначенных для самых различных целей. Попытаемся теперь разобраться, чем будут отличаться печи, основной функцией которых является обогрев теплиц, и как обустроить их на практике.

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.
