Планировка мансардного этажа
Существует два принципиальных способа планировки чердачного этажа в частном доме. Первый способ – студийный, когда пространство не делится на части и выполняет функции нескольких помещений, например, гостиной и кабинета. Но чаще мансарду разбивают на отдельные комнаты с разным предназначением. Оформление помещений также можно осуществить двумя способами:
- Если размеры позволяют, обшить потолок и стены гипсокартонном. В итоге придется планировать комнаты правильной (прямоугольной или квадратной) формы, что гораздо удобнее.
- Преимущество «чердачного» этажа – в его характерном внешнем виде. Поэтому оформить помещения можно, используя скаты в качестве стен. Подобный антураж идеален для оформления в стиле лофт, этно или кантри. Но дизайн вполне может быть и современным; все зависит от подхода и желания экспериментировать.
Чаще всего возникает потребность в планировке мансарды с двускатной крышей. На первом этапе планирования определяют количество и тип комнат. Тип в большей степени зависит от высоты стен, а также от площади мансардного этажа, формы кровли. Возможны следующие решения, основанные на высоте аттиковых (надстроенных вертикальных) стен:
- Аттиковые стены высотой 2 м и выше. Комната получится комфортной, не уступающей по удобству нижнему этажу. Просторное, с высокими сводами, помещение вполне подходит для оформления гостиной.
- Высота превышает 1,5 м. На расстоянии полуметра от стены вы сможете передвигаться, не боясь задеть головой наклонную плоскость. Такие помещения считаются полноценными для круглогодичного проживания. Если комната при планировке получается маленькой для гостиной, ее можно отдать под кабинет или уютную спальню.
- Высота аттиковых стен находится в промежутке 0,8-1,5 м. Часто встречающийся вариант с хорошим потенциалом использования. Чтобы сделать такое пространство максимально функциональным, потребуется тщательное планирование и не менее внимательный выбор мебели.
- Вертикальные стены ниже 0,8 м или отсутствуют. Такое помещение не дотягивает по уровню комфорта и функционала до предыдущих вариантов. Если оно небольшое по площади, то свободно передвигаться по нему можно только в центральной части.
При планировке комнат окажутся полезными следующие подсказки:

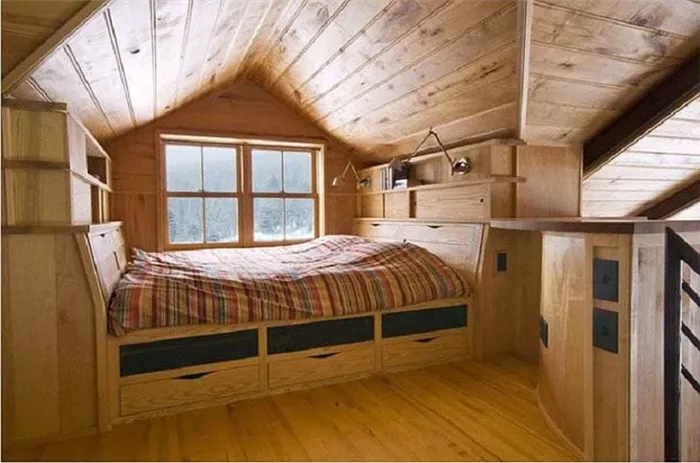

Кровать в спальне размещают под наклонной поверхностью, это поможет максимально использовать площадь. Спальное место можно разместить вдоль наклонной стены или изголовьем к ней. Последний вариант менее травмоопасен, так как не придется опасаться за свою голову.
Порядок выполнения монтажных работ
Мауэрлат позволяет равномерно распределять нагрузку по всей длине стен.
Чтобы закрепить мауэрлат, потребуются такие инструменты, материалы и приспособления:
- пила по дереву, молоток;
- дрель;
- анкера;
- рулетка, уровень.
Для мауэрлата чаще всего используют бруски из древесины, размеры которых составляют 150х100 миллиметров.
По периметру стен устанавливают мауэрлат, эти деревянные бруски соединяют со стенами с помощью монтажных дюбелей.
После установки мауэрлата, к нему закрепляют несущие балки. Затем к ним прикрепляют вертикальные стойки саморезами или гвоздями, стойки соединяют друг с другом сверху брусьями. На эти брусья устанавливают стропила, изготавливаемые из деревянных брусков.
Для стропил чаще всего используют бруски, размеры которых 50х180 миллиметров. Их длина зависит от того, каким будет наклон скоса и от размера дома.
Желательно изготавливать стропила под углом 45-60 градусов. Если уменьшить данный угол, это существенно уменьшит жилую площадь мансарды. А если увеличить данный угол больше 60 градусов, то мансарда станет уязвимой к порывам ветра.
После подготовки каркаса, важно определить, какой материал будет использоваться в качестве обрешетки. На обрешетку будет закрепляться пароизоляция, гидроизоляционный материал и кровля
Если будет использоваться мягкая кровля, то на деревянный каркас обязательно устанавливают плиты OSB.
А если кровельным покрытием будет шифер, профнастил, черепица или какой-либо другой материал, для обрешетки используют деревянные планки, их размеры составляют 40х60 миллиметров.
Посмотрим видео о том, как сделать мансарду на старом доме:
Строительство мансардного этажа (мансарды)
Как полезная площадь мансарды зависит от угла наклона крышиПрежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.
Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.
Для начала выясним, что влияет на проект мансарды.
Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:
визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;
жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;
финансовые возможности. Односкатная крыша – наиболее дешевый вариант;
кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;
общая архитектура здания;
ветровая и снеговая нагрузка. Снег должен сползать с кровли;
состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;
устройство внутренних коммуникаций и простота подключения к ним;
выбор окон. Установка специальных мансардных окон (наклонные окна – сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;
выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.
сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.
Основные формы крыш представлены на рисунке.
Какие формы крыш существуют (виды, типы)
Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.
Некоторые проекты домов с мансардным этажом представлены на фото.

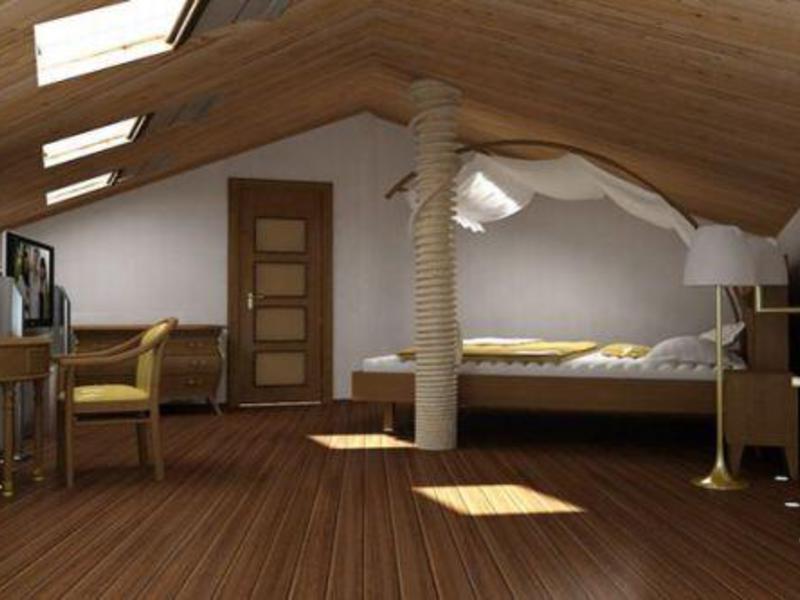

Варианты оформления мансардного этажа
Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.
Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.
Чертежи домов с мансардой – схема 1Чертежи домов с мансардой – схема 2Чертежи домов с мансардой – схема 3
Особенности пристройки мансардного помещения к старому строению
Если была запланирована мансарда, строительство которой будет происходить на здании старой конструкции в целях получения дополнительного жилого пространства, то при этом целесообразно демонтировать старую крышу. Также во время возведения новой кровельной системы необходимо правильно рассчитать нагрузку на несущие стены и фундамент дома
Важно чтобы нагрузка была распределена равномерно, а стены дополнительно укреплены
Также необходимо понимать, что перекрытие старого здания выступает в качестве потолка нижнего этажа и напольной поверхности мансарды. Поэтому нужно учитывать, что в полученном межэтажном пространстве могут встречаться тёплые и влажные потоки, которые могут привести к образованию конденсата и как следствие грибка и гнили.
После того как будет выполнен этап подготовки, приступают к строительству этажа, отведённого под мансарду
В процессе, когда будет происходить строительство, важно чётко придерживаться проектного плана сооружения стен и кровли помещения. Любое отклонение от проекта может повлечь неравномерное распределение нагрузок
, нарушение геометрии конструкции мансарды и как следствие разрушению фундамента постройки
Чердак необязательно должен использоваться как место для складирования ненужных вещей. Очень часто площадь этого помещения позволяет оборудовать на нем полноценную жилую зону или место для семейного досуга, или хобби. Идея такого строительства успешно применяется с середины XVII века благодаря французскому архитектору Франсуа Мансару и особенно актуальна для увеличения площади частного дома, а иногда, и городских квартир.
Как обжить чердак, какие мероприятия следует для этого провести и как построить мансарду там, где ее никогда не было? Ищите ответы на эти вопросы в нашей статье.
Типы конструкций мансард
Прежде чем переоборудовать чердак, важно определить тип устройства, которое будет построено. Чердачные крыши делятся на эти типы:
Чердачные крыши делятся на эти типы:
Кроме того, чердаки могут быть:
- 1 шаг,
- 2 шага,
- Также можно использовать следующие типы крыш,
- 4 шага,
- вальмовая крыша,
- половина рулона,
- с балконом.
Крыши со скатом легче всего строить, поскольку у них нет конька. В такой крыше стены имеют разную высоту, поэтому образуется скат, угол которого должен составлять от 35 до 45 градусов. Типы с шагом 1 являются самыми дешевыми.
Крыши с двумя углами наклона являются наиболее популярными и предлагаются в различных вариантах.
При небольших финансовых затратах можно создать желаемое пространство. Крыши с двумя уклонами могут быть симметричными, т.е. конёк находится точно по центру здания, или асимметричными, т.е. конёк смещён от центра.
Двухэтажная мансарда имеет прямые фронтоны, помещение — трапециевидное. Шатровая крыша также имеет два фронтона, но ее конструкция намного сложнее.
Строим мансарду
Устройство мансарды поможет существенно сократить затраты на строительство в целом, рационально использовать имеющееся пространство этажа и реализовать самые смелые идеи. Мансардный этаж может занимать как весь чердак, так и его часть, в зависимости от назначения будущего помещения: спальня, кабинет, офис или ванная комната.
Уютная мансарда своими руками
Строительство мансарды своими руками также дает следующие преимущества:
- Полностью используется инфраструктура главного здания.
- Существенно увеличивается жилплощадь.
- Сокращение теплопотерь через крышу и как следствие — снижение энергозатрат в холодное время года.
- Относительно простой монтаж (без использования спецтехники) и возможность нахождения в доме во время строительства.
- Возможность возведения одно- или двухуровневого этажа.
Как сделать мансарду уникальным архитектурным элементом
Особенности строительства мансардного этажа
Крыша – это ограждающая конструкция, которая помимо осадков и перепадов температур снаружи подвержена воздействиям изнутри: теплу и влаге из жилого помещения, а они могут стать причиной сырости и коррозии. Поэтому при строительстве мансардного этажа выдвигаются очень жесткие требования по гидро-, паро- и теплоизоляции крыши, соблюдение которых обеспечит надежную защиту помещения от негативных факторов.
Как правильно изолировать мансардный этаж при строительстве
Также при строительстве мансардного этажа важно позаботиться и о качественной вентиляции, которая устанавливается между утеплителем и кровлей. Это обеспечит удаление лишней влаги и проветривание мансарды
Особое внимание следует уделить технологии строительства и используемым при этом материалам (особенно их весу) — это обеспечит безопасную эксплуатацию мансардного этажа в будущем. Кроме того, не стоит забывать, что использование мансардного этажа в качестве жилого помещения не избавляет от соблюдения технических требований по эксплуатации кровли
Обшивка вагонкой
Даже невзрачный чердак приобретет новый вид при помощи вагонки или блок-хауса. Они украшает собой стены, создают дополнительный утепляющий слой. Благодаря вентиляционному пазу с обратной стороны панелей, эти материалы зарекомендовали себя отличными эксплуатационными характеристиками.
Обшивка мансардного этажа вагонкой может выполняться непосредственно на стены или на обрешетку. Учитывая необходимость утепления мансарды, чаще используют вариант с каркасом. Между брусками обрешетки прокладывают утеплитель, пароизоляционную пленку и устраивают контробрешетку.
Крепление вагонки выполняют саморезами, гвоздями, скобами
При выборе крепежа обращают внимание на наличие защитного покрытия, иначе на поверхности обшивки со временем появятся следы ржавчины. Монтаж ведут от угла, завершают его установкой декоративных уголков. Самым простым вариантом обшивки является горизонтальное расположение панелей
Светлая вагонка поможет визуально расширить пространство, поэтому ее используют для основной обшивки. Темной древесиной можно сделать декоративные элементы
Самым простым вариантом обшивки является горизонтальное расположение панелей. Светлая вагонка поможет визуально расширить пространство, поэтому ее используют для основной обшивки. Темной древесиной можно сделать декоративные элементы.
Гидро- и теплоизоляция мансарды
При отделке чердака важно учитывать, что крыша в нем будет также и кровлей, поэтому поднимающийся теплый воздух может нанести значительный ущерб кровле, а балки со временем будут повреждены. Чтобы избежать этих неблагоприятных процессов, необходимо утеплить чердачное пространство во время строительства
Для этого все щели на чердаке должны быть заполнены стекловолокном или пеной. С помощью этой простой процедуры вы сможете избежать проблем с сохранением тепла и гидроизоляцией.
Особое внимание следует уделить влагоизоляции, поскольку если проблемы с поднимающимся водяным паром в старом доме можно легко решить, то влагоизоляция должна быть нанесена с помощью специальной пленки. Проникновение воды в изоляционные материалы ухудшает их свойства, что делает необходимым установку такой фольги
Специальные отверстия предотвращают задерживание воды в фольге.
Когда все внешние работы завершены, наступает время для проведения внутренних работ. Стены мансарды обычно обшивают гипсокартоном, так как этот материал самый дешевый и помогает скрыть неточности. Тогда нет новых точек, как в старом доме, потому что после нанесения гипсокартона начинается обычный процесс покрытия стен (грунтовка, шпатлевка, краска, обои), т.е. работа над интерьером.
Утепление мансарды
Из-за сложностей и дороговизны подъема инженерных систем наверх и необходимости исключения теплопотерь, все контактирующие с внешней средой конструкции мансарды нуждаются в надежной изоляции. Вид утеплителя может быть любым, но предпочтение отдается дышащим, экологичным, легким и негорючим материалам, пригодным для наклонного монтажа. Данным требованиям соответствуют специализированные марки минеральной и каменной ваты или напыляемый ППУ, первые дешевле и проще использовать при строительстве мансарды с нуля.
Требования технологии стандартные:
- Толщина прослойки обосновывается теплотехническим расчетом, но рекомендуемого минимума в 15-20 см не хватает в северных регионах.
- При укладке кровельного пирога избегают закладки «мостиков холода»: опоры по возможности собираются из дерева, утеплитель укладывается без зазоров и пустот.
- Утепляющая прослойка защищается от внутреннего пара и внешней влаги с помощью рулонных материалов, укладываемых с нахлестом, при этот она же делается дышащей, с отводом конденсата через низ и проветриванием снизу-вверх. Между слоями предусматриваются вентзазоры, нижние свесы выполняются перфорированными, в верхних точках – воздух выводится через конек или аэраторы.
Окончательный этап
Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку. Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление. Это делается с помощью базальтовой ваты или экструдированного пенополистирола.
На что нужно обратить внимание при обустройстве мансардной крыши в старом одноэтажном доме? Прежде всего — правильно рассчитать общий вес конструкции, установить надежный кровельный пирог и подобрать соответствующий материал. Итог работы — дополнительное жилое помещение, комфорт проживания в котором будет не хуже, чем в остальных комнатах дома
ДСП или МДФ
Древесно-стружечные плиты нечасто используются во внутренней отделке стен. И зря, ведь материалы обладают массой достоинств:
- прочность (высокая, но меньше, чем у фанеры или натурального дерева);
- практичность;
- устойчивость к высокой температуре, ультрафиолету, грибку, механическим воздействиям;
- звукоизоляция;
- невысокая стоимость.
К сожалению, ДСП нельзя назвать идеальным вариантом для отделки мансарды из-за недочетов: неустойчивости к воде, влаге, температурным перепадам.
В качестве финишной отделки мансардных комнат применяются два класса ДСП:
- Super E. Максимально безопасные плиты, которые могут быть использованы во всех комнатах, включая детские.
- Е1. Материал считается безопасным, содержание формальдегида 10 мг на 100 г веса плиты. Также может быть использован для детских комнат на мансарде.
Классы ниже уже нельзя применять для отделки жилых помещений.
На строительном рынке вы встретите МДФ-панели. Они экологичны, практичны и абсолютно безопасны для использования — ведь не содержат токсичные химические вещества. Недостатки панелей те же, что у листов ДСП.
Благодаря различным вариантам дизайнерский декоративных покрытий (эмаль, шпон, ПВХ), ими обшивают мансарды в различных дизайнах и стилевых направлениях.
Материалы, инструменты и проект
Чтобы возвести мансарду понадобятся такие материалы:
- брусья из дерева (размеры сечения варьируются в зависимости от габаритов строения и угла наклона ската);
- доски из древесины для обрешетки;
- материал, чтобы обшить торцевые стены;
- крепежи для монтажа кровли;
- теплоизоляция;
- пароизоляция;
- гидроизоляция;
- кровельный материал;
- материал для внутренней отделки мансарды.
Чтобы построить мансарду самостоятельно понадобится следующий инструмент:
- шуруповерт;
- молоток;
- уровень;
- рулетка;
- шнурка;
- пила для работы по дереву.
Проектирование считается одним из наиболее важных элементов работы, так как без его наличия не советуют начинать сам строительный процесс.
Если недобросовестно отнестись к этому этапу, то запросто можно упустить из виду какую-либо деталь, требующую потом больших финансовых средств для устранения ошибки. Предварительно перед возведением мансарды, нужно будет сделать тщательный анализ особенностей планировки помещения, которое подлежит переоборудованию.
Общеизвестные требования, которые служат шаблоном при строительстве, находятся в СНиП. Помимо этого нужно учитывать такие детали:
- Геометрические особенности кровли.
- Создание условий для совместного функционирования инженерных систем кровли и других частей дома.
- Выбор надлежащего материала для проведения строительных работ.
- Крыша мансардного этажа. Мансарды, обладающие круглосклонными кровлями, нуждаются в специальной гидроизоляции и специальном утеплении.
Размещение мансарды со встроенной террасой
При переделке чердачной площади в жилое помещение со встроенной открытой террасой будет логично отделить мансарду от террасы окнами на всю высоту помещения. При этом мы выиграем в ее освещении и получим дополнительное уютное помещение.
При проектировании присоединения открытой террасы следует помнить:
- Пол должен иметь уклон для отвода воды.
- Вскрытые перекрытия нуждаются в последующей гидро-пароизоляции и утеплении.
Ориентируясь по предпочтениям и преследуемым целям террасу можно сделать:
- Открытой с изящными перилами (для тех кто любит принимать солнечные ванны).
- Частично закрытой сверху скатом крыши.
- С отдельной крышей и застекленными стенками.
Преображение дома при надстройке террасы происходит на глазах. Любой типичный, серый и невзрачный дом получит свою изюминку в качестве функционального и светлого фасада. Данная идея очень пригодится при реставрации давних построек не выдающихся красотой архитектуры и функциональными изысками.
Вопреки кажущейся простоте и примитивности дооборудования постройки террасой стоит доверить это специалистам. Если вы хотите выполнить перестройку сами-помните, проект на изменение мансарды должен быть выполнен специалистами согласно норм в связи с внесение изменений фасада здания. При проектировании инженеру нужно перестроить статические нагрузки в конструкции стропильной системы крыши.
Некоторые стропилы укорачивают, после чего переносят точку их опоры на специальную поперечную лагу. Применяя пристройки с колонами под их основу требуется верно заложить фундамент (с учетом типа грунтов), при его заливке не нарушить фундамент самого дома. Данные фундаменты выполняются раздельно. Все поправки и дооборудования в некоторых случаях требуют утверждения местного архитектора.
Терраса-трансформер —довольно-таки нестандартное, но очень оригинальное и функциональное решение, что активно применяется в городах Германии. При закрытых огромных наклонных фасада здания видны лишь вычурные перила. При открытии окон часть мансарды трансформируется в летнюю террасу, а открытые ставни данных окон послужат отличным укрытием от дождя.
Под крышей имеющей повышенную сложность конфигурации равномерно размещены угловые пристройки. Даже при огромных площадях помещения теперь его вид изящен, легок и выполнен со вкусом.
В сложную по конфигурации крышу помещения отлично вмонтированы различные типы террас: вынесенная с опорой на колонны (открытая) и вмонтирована в саму мансарду.
Данный «Таун-Хаус» показывает нам комбинирование вариантов размещения пристройки: центральный (слева) и угловой. Обе террасы имеют остекление и становятся лаконичным продлением крыши. Одна имеет опору в виде стены, вторая (справа) опору в виде красивых колон.
При реконструкции данного рядового по внешности здания к его фасаду пристроили террасу с отдельной крышей и опорами. Здание преобразовалось в корне, в мансарде добавилось много места и уюта, при этом его конструкция не претерпела больших перемен.
В данном примере показана двухуровневая угловая терраса. Замкнутая стеклопакетами сохраняющими тепло она стала уютным помещением балованным огромным потоком солнечного света. При данных условия в таком помещении легко размещать грамосткие растения боящиеся холода. Огромные раздвижные двери с легкостью соединяют летнюю и зимнюю террасу.
Террасу пристроили не стандартно промеж двух слуховых окон, а разместили ее на иной стороне фасада. Данное размещение может быть применимо при четырехскатной поверхности крыши. Пристройка отгорожена от помещения стеной имеющей окно и балконную дверь.После внесенных изменений здание перестало быть невзрачным и одноэтажным.
Во всех рассмотренных выше перечисленных видах размещения террасы лаконичней отсоединять стеклянными окнами на всю высоту помещений. Как следствие, помещение обретает отличную солнечную подсветку и вероятность воплотить множество вариантов внутренней планировки.
Ограничений по размещению и численности террас не существует, они встраиваются в угловые и центральные части помещений (применяется при длинных постройках). Под одной крышей допускается разместить множество террас одновременно, причем имеющих стиль разного рода. Главная задача-не нарушить архитектурный стиль дома, создать мансарду в единой гармонии с ним.
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Демонтаж крыши в старом доме
Демонтированные элементы крыши следует аккуратно опускать на землю с помощью системы веревок.
Теперь, когда речь идет уже о самом процессе строительства мансарды, необходимо демонтировать крышу в старом доме, чтобы возвести новую, мансардную. Избегать данного процесса не стоит, потому что здесь кроется двойная выгода: во-первых, вы сможете быть уверены в том, что мансарда будет надежной, а во-вторых, в будущем значительно сэкономите средства на ремонте старой кровли.
Первое, с чего следует начать, – это снятие шифера либо другого покрытия. Этот процесс не должен вызвать затруднения, ведь в самой укладке шифера нет никакой сложной технологии. Шифер стоит опускать с крыши, не разбивая его, потому что он может пригодиться в дальнейших работах. Следом за шифером необходимо снять рубероид, который удерживают металлические полосы. Снять верхнее покрытие просто, и сделать это сможет один человек, но при разборке самой конструкции желательно иметь команду, потому что при демонтаже могут возникнуть трудности.
Мансарда в частном доме – вспомогательные элементы
Существуют основные и второстепенные элементы мансарды. К первым относятся изоляция, стропила и несущие конструкции, а ко вторым – окна, двери и системы водоотвода. И те, и другие играют важную роль. Сложнее всего бывает определиться именно с окнами. Прежде чем приступить к выбору окон для мансарды, нужно для себя четко понимать их предназначение в плане функциональности. На сегодняшний день рынок стройматериалов предлагает покупателю два типа окон – наклонные и вертикальные.
Известно, что первые, крепятся непосредственно в плоскости кровли и на 40–45 % пропускают естественного (солнечного) света больше, нежели вертикальные. Но зимой наклонные окна закрывает снежный покров, что отрицательно сказывается как на общей освещенности комнаты, так и на их техническом состоянии. Двери на мансарду выступают в качестве своеобразного связующего звена данного помещения с основным зданием. Их следует выбирать по двум основным критериям: первый – прочность, второй – хорошие свойства теплоизоляции.
Помимо этого, двери не должны выделяться из общего интерьера и через них должен быть свободный вход на мансарду. Создание мансарды своими руками невозможно без системы водоотвода. В этом плане с вертикальными окнами гораздо проще, поскольку они идут в комплекте с отливами, а вот при монтаже наклонных окон необходимо заблаговременно тщательно продумать систему желобов, иначе комната, находящаяся под мансардой, на себе постоянно будет испытывать негативное воздействие излишней воды и влаги.
