Все плюсы и минусы подобной конструкции
Впрочем, как и любые другие строительные элементы, она имеет свои плюсы и минусы. Предлагаю рассмотреть основные из них. Начнём, как всегда, с достоинств:
- Максимальная простота обустройства. На самом деле для проектирования и самого монтажа данного вида кровли не потребуется большой опыт и специальные знания. Вы без труда справитесь с этой задачей даже в одиночку.
- Высокая экономичность. Для устройства односкатной кровли на бане не потребуются большие денежные вложения. Это связано с простотой конструкции и возможностью использования для её возведения практически любых кровельных материалов.
- Надёжность. При правильном проектировании и расчёте угла наклона (естественно, с выбором качественных материалов для обустройства опорного каркаса и самого покрытия) такая крыша будет весьма устойчива к любым погодным явлениям и сможет прослужить в течение многих десятков лет.
- Удобство. Такой вид крыши позволяет значительно экономить место на участке и материалы на изготовление бани, если вы решите, например, пристроить её к уже имеющемуся дому. В таком случае вы, как минимум, получите еще один плюс в виде возможности заходить в баню как с улицы, так и прямо из дома (это, правда, нужно учесть ещё на стадии проектирования постройки).
К основным минусам такой конструкции можно отнести:
- Менее привлекательный вид по сравнению с двухскатной конструкцией (мне, например, нравятся низкие скандинавские варианты). Правда, удачный выбор материалов и соответствие общей концепции строений на участке с лихвой превращают этот «минус» практически в ничто. Кроме того, не стоит забывать и о дизайнерских фантазиях, способных превратить самое унылое строение в настоящий шедевр.
- Небольшая площадь чердачного помещения. При маленьких углах наклона, полезная площадь чердака сильно сокращается. Потому, если вы планируете хранить на нём множество полезных (и не очень) вещей, то такой тип крыши вам не подойдет.
На этом минусы заканчиваются. Естественно, в зависимости от индивидуальных особенностей и запросов могут возникать и какие-либо нюансы другого плана, но, повторюсь, это все будет применимо непосредственно к вашей ситуации.
А потому можно смело сделать вывод – односкатная крыша обладает массой преимуществ, которые с лихвой перекрывают её недостатки.
Собираем стропильные фермы – пошаговое руководство
Двускатная крыша формируется несколькими треугольными узлами – фермами. В каждую из них входит два бруса с одинаковыми размерами, их еще называют стропильными ногами, а также основание и перемычка (ригель). Данные узлы скрепляются между собой особыми шурупами. Основание и стропила на баню своими руками делаются из обрезной доски 50×100 мм. Длина основания составляет на 500-600 мм больше, чем стропильные ноги, которые в свою очередь имеют длину 2800 мм.
Торцы досок подрезаются под углом в 40-45º, вниз сверлят отверстия под шурупы там, где они будут соединяться, и накрепко скрепляются между собой. Далее, через 500 мм от стыка, в брусе, проделывают паз под ригель. Срезы прямоугольной формы также делаются и на концах ригеля – они позволят перемычке плотно войти в стропила. Там, где ригель будет прилегать к брусу, вкручиваются шурупы. По такому же принципу собираются оставшиеся фермы.
Две фермы, которые потребуется закрепить над боковыми стенами, нужно обшить в первую очередь – осуществить это легче всего на земле. Горизонтальные перемычки из бруса 50×50 мм закрепляются к ферме с шагом в 300-400 мм, после чего концы обрезаются под углом. Для укрепления конструкции в нее добавляют по диагонали два бруска, после чего переходят к установке вертикальной обрешетки с нижним припуском в 25 мм. Во второй ферме нужно соорудить дверцу.
Как сделать односкатную крышу для бани? Этапы строительства
Строительство бани с односкатной крышей, как и любой другой, включает в себя стандартный набор этапов: проектирование, возведение фундамента, постройку сруба, установку крыши и отделку.
Шаг 1. Проектирование бани
Составлением проекта бани вы можете заниматься самостоятельно или обратиться в компанию, где специалисты сделают его сами за определенную плату. И тот, и другой варианты имеют свои преимущества и недостатки. Если вы собираетесь делать односкатную крышу, то вероятно, в ваших планах построить простую баню стандартной конструкции, поэтому вы легко можете подобрать готовый проект в интернете.
Выбирать проект нужно исходя из размеров участка, количества людей, которые будут ходить в баню, и вашего бюджета. Наиболее распространенными являются проекты бани 4х4 м и 4х6 м. Даже если у вас небольшой участок, нет причин отказывать себе в удовольствии иметь собственную баню, вы можете возвести постройку 2х3 м.
При составлении плана нужно определиться с количеством и расположением помещений, дверей и окон, определить толщину стен и площадь каждой комнаты. Что касается крыши, то необходимо рассчитать общую нагрузку от снега, веса стропильной системы и кровельного покрытия. Кроме того, нужно составить подробную схему примыкания кровли к стропилам и других важных элементов крыши, продумать систему водоотвода.
Далее на основе проекта бани составляется смета, где расписаны все необходимые материалы и их количество, на основании этого можно рассчитать стоимость постройки бани.
Источник
Этапы работ
Переходим к монтажу односкатной крыши. Он состоит из нескольких этапов:
При строительстве вашей бани необходимо помнить о том, что стены должны быть разной высоты. Если ваша баня имеет форму прямоугольника, то советую разной высоты делать стены, которые длиннее. Таким образом уменьшится поверхность ската, крыша будет более прочной, а также вы сэкономите строительные материалы.
При строительстве бани с чердаком, необходимо сделать углубления на уровне с более низкой стеной. В них устанавливаются балки перекрытия потолка. Все углубления необходимо обрабатывать специальными растворами для древесных материалов.
Следующим шагом будет выпиливание балок и стропил. Его следует осуществлять строго по размерам указанным в проекте. Для этого хорошо подойдет доска. Концы, которые буду упираться в балки, надо обработать полимерной мастикой, для эффекта гидроизоляции, а затем обернуть пленкой или рубероидом. Устанавливаем балки в углубления и закрепляем при помощи скоб.
Скрепление фронтонов бани осуществляется при помощи того же материла, из которого сделана бани или же досок. При строительстве бани с чердаком необходимо сделать окно для вентиляции в фронтоне. При несоблюдении этого условия будет образовываться конденсат, что приведет к порче материала.
Поверх стропил указывают пленки гидроизоляции, так чтобы она немного провисала. Крепим эту пленку при помощи строительного степлера. Сверху слоя пленки устанавливаем брус небольшого размера, а к нему крепим сплошную обрешетку из фанеры, либо же не сплошную из досок с расстоянием тридцать или шестьдесят сантиметров. Выбор обрешетки зависит от кровельного материала. Сплошную устанавливает под мягкую кровлю, разреженную под жесткие материалы, такие как металлическая черепица или профессиональный настил. Выкладывать кровлю стоит следуя всем рекомендациям производителя. Металлическую черепицу или профессиональный настил советую устанавливать в нахлёст поверх предыдущего. Крепим эти материалы при помощи к обрешетки шайбами в нижний пласт. Ондулин наоборот в верхний при помощи гвоздей. Мягкая кровля крепится с помощью особого подкладочного слоя и специального фена. Рубероид приклеивают на спецмастику.
Устанавливаем планки и конек. Необходимо обязательно оставить зазор для вентиляции, во избежание появления конденсата
При строительстве бани с дымоходом, нужно выделить внимание устройству прохода трубы через крышу. Расстояние от трубы должны быть не меньше двадцати сантиметров.
Следующий этап это теплоизляция крыши
Очень важный момент при монтаже крыши для бани! Если не сделать теплоизоляцию, то время достижения нужной температуры значительно увеличится. При строительстве крыши без чердака, следует делать теплоизоляцию самого ската. Осуществляется это при помощи подшивки теплоизоляруещего материала изнутри. Укладывают их между стропилами, нужно помнить о том, что зазоров при этом процессе быть не должно. Советую укладывать утеплитель в два слоя, чтобы перекрыть стыки предыдущего слоя. Крепим его при помощи реек, а затем покрывают специальной металлизированной пленкой, блестящей стороной наружу. Закрепляем пленку строительным степлером, сверху нее устанавливаем небольшие брусы и последующем на них крепим материалы внутренней обшивки.
Рассмотрим вариант строительства бани с чердаком. В этом случае мы утепляем сам потолок. Для того чтобы осуществить теплоизоляцию потолка, на балки перекрытия крепят черновой пол, под низ крепят гидроизоляционный слой, а дальше подобно утепления ската осуществляют теплоизоляцию потолка. С внутренней стороны осуществляют пароизоляцию далее делают внутреннюю обшивку помещения.
На этом монтаж односкатной крыши окончен!
Угол наклона односкатной крыши
Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма
Важно учесть при расчетах и климатическую зону
Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.
Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.
Оптимальные значения для черепицы:
- металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
- битумная – не меньше 12.
Предельные значения для листовой кровли:
- шифер, профнастил, ондулин – минимум 6 градусов;
- медь, оцинкованные листы (цинк-титановые) – от 17;
- плиты из асбестоцемента – от 27.
При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.
После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.
Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.
Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.
Технология возведения крыши с двумя скатами
Для габаритной бани лучше обустроить двухскатную крышу с чердачным помещением для хранения банных принадлежностей и инвентаря. Сборка системы стропил выполняется поэтапно.
Для сборки кровельной конструкции потребуются:
- Балки сечением 10×8 см.
- Брус сечением 5×5 и 5×10 см.
- Доска.
- Уровень и отвес.
- Железные гвозди и шурупы.
- Молоток.
- Электрическая дрель.
- Грунтовочный состав.
Пошаговое руководство по возведению двухскатной крыши предусматривает следующие этапы:
Этап 1. Монтаж балок для потолочного перекрытия
В несущих балках строения проделываются пазы под установку балок для потолочного перекрытия. Шаг между пазами равен 100 см, глубина – до 8 см. Балки предварительно обрабатываются антисептическим составом, просушиваются и монтируются ребром в пазы. Дополнительная фиксация на гвозди.
Этап 2. Сборка стропильной конструкции
Двухскатная крыша состоит из треугольных стропильных конструкций – ферм, каждая из которых изготавливается из одинаковых брусков – ног, оснований и перемычек. Фиксация элементов между собой осуществляется при помощи шурупов.
Для ног используются доски 5×10 см, длина которых составляет 2,8 м. По краям доски обрезаются под углом в 45 градусов, проделываются отверстия для шурупов, после чего элементы надежно соединяются между собой. От стыка стропильной конструкции делается отступ в 50 см для паза под перемычку. На концах перемычки вырезаются срезы прямоугольной формы, благодаря которым она монтируется в стропила. В местах соединения перемычки и стропил вкручиваются шурупы. Аналогичным способом выполняется сборка других ферм.
Две стропильные фермы, расположенные сверху над боковыми стенами, обшиваются. Для этого используются бруски 5×5, установленные в горизонтальном положении с шагом в 35 см. Для усиления конструкции устанавливаются дополнительные бруски в диагональном направлении.
Далее обрешетка обшивается в вертикальном направлении с небольшим припуском по краям в 3 см. На поверхности второй конструкции обустраивают дверку.
Этап 3. Установка стропил
Готовые конструкции необходимо поставить на потолочные балки. Фиксация на распорки с соблюдением геометрии конструкции. Фермы по краям монтируются в первую очередь. Для дополнительного укрепления установленной конструкции используются укосины – балки, выставленные между несущим брусом стены и стропилами на уровне перемычек.
Далее выполняется установка остальных стропил с соблюдением уровня по вертикали. Технологическое расстояние между отдельными стропилами должно составлять 100 см. Все элементы стропильной системы соединяются козырьком из двух досок, приколоченных к верхним балкам по обе стороны кровли.
Этап 4. Установка обрешетки
Для обрешетки используется доска длиной, достаточной для перекрытия крыши и выступа за пределами стропильной системы на 25 см. Технологические зазоры между отдельными досками могут составлять от 2 до 48 см в зависимости от типа кровельного материала.
В месте выхода дымоходной трубы проделывается отверстие нужного размера с установкой сплошной обрешетки по периметру.
Далее выполняется настилка гидроизоляционного материала (пленки или мембраны) с фиксацией к обрешетке при помощи металлических скоб. Гидроизоляция настилается внахлест на 10 см.
Этап 5. Монтаж финишного покрытия
На гидроизоляцию устанавливается контробрешетка из брусков 5×5 см с предварительной обработкой антисептическим составом. На контробрешетку выполняется монтаж выбранного финишного покрытия от края карниза. Под дымоход проделывается отверстие, а после монтажа трубы стыки тщательно герметизируются битумной пропиткой или клеевой смесью, закрываются защитным фартуком.

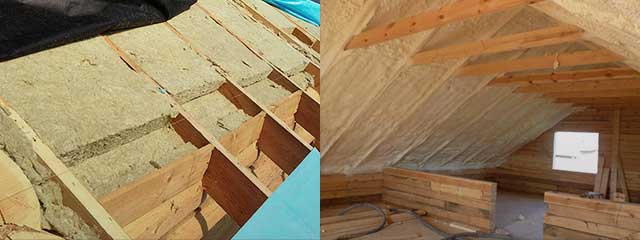

Этап 6. Утепление крыши
На завершающем этапе проводится утепление кровельной конструкции. Утеплитель укладывается изнутри между балками с минимальными зазорами. Стыки между утеплителем заполняются монтажной пеной. Отдельно утепляются фронтоны. С внутренней стороны они обиваются гидроизоляционным материалом, дальше фиксируется обрешетка, после монтируются утеплитель и пароизоляция.
Для внутренней облицовки утепленной поверхности крыши можно использовать вагонку, доску или фанеру.
Только соблюдение строительной технологии и применение качественных материалов позволит построить надежную и прочную крышу для бани, способную выдерживать ветровые нагрузки и различные природные условия.
Устройство: конструкция
Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.
Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.
Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.
Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).
Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.
Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.
ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра. Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть
В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани
Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.
Хорошо подойдет для стропил доска 50Х150
А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.
Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.
Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.
Сечения используемых материалов для стропил таковы:
- бревно/брус – минимум 12 см;
- пластина – мин. 7 см;
- доска – мин. 4 см.
Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?
Сечения подкосов тоже стандартные:
- бревно – от 10 см;
- брус – от 8 см по стороне сечения;
- доска – спаренная от 25х150 мм.
Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.
Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».
Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.
Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)
| Д (м) | Ш (м) | В (м) | Площадь (м2) | Кол-во | Вес (кг) | |
|---|---|---|---|---|---|---|
| Металлочерепица | 9 | 7 | 0,5 | 63 | 347 | |
| Обрешетка (доска 25 мм) | 9 | 7 | 25 | 63 | 788 | |
| Утеплитель | 8 | 7 | 200 | 48 | 960 | |
| Подшивка потолка вагонкой | 8 | 6 | 12 | 288 | ||
| Снеговая нагрузка | 9 | 7 | 63 | 111 | 6993 | |
| Собственный вес балки | 7 | 0,05 | 200 | 35 | ||
| Шаг между балками, кол-во балок, их вес | 0,25 | 33 | 1155 | |||
| Общая нагрузка на кровлю с коэфф. запаса прочности | 1,1 | 11583 | ||||
| Расчетная нагрузка на квадрат (м2) кровли | 184 |
Выбор кровельного материала
Современный строительный рынок предлагает широкий ассортимент надежных и долговечных кровельных материалов. Для покрытия банной крыши подходят следующие материалы.
Профнастил
Для производства профнастила используются цветные металлы (цинк, алюминий, титановый сплав) или оцинкованная сталь. Основное отличие материала – толщина металлического основания. Профнастил отличается высокой прочностью, износостойкостью, небольшим весом и доступной стоимостью.
Металлочерепица
Подходит для организации двухскатной кровли при соблюдении угла наклона от 35 градусов. Металлочерепица устойчива к коррозии, обеспечивает хорошее звукопоглощение, имеет длительный срок службы (свыше 45 лет) и привлекательный внешний вид.
Мягкая черепица
Кровельный материал на керамической и битумной основе подходит для создания одно- и двухскатных конструкций, удобен в использовании, практичен и долговечен. Крыши из мягкой черепицы выглядят эстетично и привлекательно.
Рубероид
Доступный материал для покрытия крыши, отличается дешевизной, простотой монтажа и небольшим сроком службы (не более 15 лет). Настилка рубероида выполняется при соблюдении угла наклона 5 градусов. Это самый бюджетный вариант кровельного материала.
Шифер и еврошифер
Обычный листовой шифер является доступным и дешевым материалом, используемым для покрытия крыш. Он обладает длительным сроком службы (до 40 лет), не требует особого ухода. Укладка листов выполняется легко и быстро. К недостаткам материала можно отнести высокое влагопоглощение и ломкость.
Еврошифер – более дорогостоящий и практичный кровельный материал, который отличается привлекательным внешним видом, хорошими эксплуатационными характеристиками и высокой стоимостью.
Ондулин
Популярный материал с высокими показателями пластичности, прочности, износостойкости и долговечности. Он идеально подходит для покрытия криволинейных крыш. Кроме того, ондулин удобен в монтаже и доступен в цене.
Подготовка к строительству
Тип крыши выбирается еще на этапе проектирования бани, а основание под ее каркас подготавливается при возведении коробки.
При составлении проекта крыши в комплексе учитываются:
Ветровые и снеговые нагрузки на скат, определяющие угол его наклона и требования к стропилам и обрешетке.
Высокая сторона бани по возможности противостоит основным потокам на участке, при значительных весовых нагрузках свесы крыши делаются небольшими, в пределах 10-20 см.
В регионах с обильными осадками скаты либо делаются крутыми, либо очищаются от снега вручную (что учитывается при выборе покрытия).
- Требования производителей кровельных материалов к уклону крыши, схеме укладки и креплению.
- Выбранный способ теплоизоляции верхней зоны бани. Утепленные скаты всегда выполняются вентилируемыми.
- Несущие способности стен бани и их высота. При оптимальном исполнении стропила бани опираются на длинные стены бани разной высоты (при минимальной длине ног общая нагрузка равномерно распределяется, нет необходимости в дополнительных подвесах и стойках). Помимо этого, материал стен обязательно учитывается при выборе типа и способа крепления стропил.
Для возведения крыши бани потребуется:
- брус с сечением от 100 мм – на мауэрлат и дополнительные опорные стойки (при наличии);
- доска с толщиной от 50 мм или брус от 80 см – на стропила, при заложении утепленных скатов стропильные ноги лучше закладывать из досок с шириной от 150 мм, хорошо удерживающих плиты минваты или пенопласта;
- материалы на обрешетку – плиты ОСБ или влагостойкой фанеры от 12 мм при сплошном настиле и рейки с толщиной от 20 мм – для разряженного основания;
- рулонная гидроизоляция (в утепленных скатах настилаемая поверх пирога, защищенного от пара с низу);
- кровельные материалы, с учетом назначения и сравнительно низких несущих способностях постройки предпочтение отдается легким видам – ондулину, мягкой битумной черепице, профнастилу, металлочеперице или фальцу;
- крепежи (уголки или длинные гвозди для сборки каркаса крыши, другие метизы, скобы для фиксации пленок и мембран, кровельные саморезы с уплотняющими шляпками);
- доборные элементы (торцевые и карнизные планки, водосточные желоба с соответствующими креплениями, элементы для защиты проходного участка дымохода);
- гидроизоляционные мастики для защиты участков примыкания разнородных материалов, антисептические пропитки.
Особенности конструкции
Чем больше площадь бани, тем соответственно, объемнее по весу будет кровля, а значит, на ее сооружение требуется такое количество материала, которое в целом будет оказывать большую нагрузку на конструкцию. Это относится не только к бане в целом, а и к стропильной системе. Односкатная кровля проста в изготовлении, но в большинстве случаев ее нельзя использовать, из-за высокой нагрузки, оказываемой на остов. Пологость создает условия для скапливания на ней снега, нагружающего стропила, и если в сборке использовался легкий материал, то они попросту не выдержат веса. Можно соорудить конструкцию прочнее, но тогда давление будет оказываться на все строение и по цепочке на фундамент бани. Именно эти неудобства и не позволяют монтировать односкатную кровлю на больших зданиях.
Если все благоволит к созданию крыши с одним скатом, то начиная работу, вначале высчитывают угол наклона, согласно климатическим особенностям региона. Для мест с обильным выпадением снега он должен быть не менее 45°С. Такой уклон не будет задерживать снег, позволяя ему сходить с крыши естественным образом. Но на конструкцию уйдет больше материала. В регионах, где осадки не создают особых трудностей зимой, можно уклон сделать в пределах 20°С, на что потребуется меньше комплектующих.
Особенности монтажа стропильной системы двускатной крыши
Двускатная крыша на бани из бревна, покрыта шифером под усадку

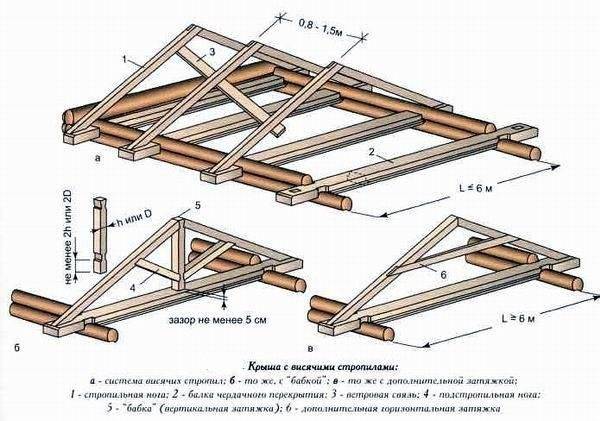

Состоит система двускатной крыши бани из стропильных ферм, которые следует монтировать последовательно. Все они должны иметь одинаковые размеры и устанавливаются с одним шагом. Стропильная система нужна для укладки кровельного материала гидро и теплоизоляции.
Проще всего своими руками сколотить систему ферм на земле, а потом поднять ее при помощи техники. По форме стропила должны напоминать равнобедренный треугольник. Если крыша сложная, то укрепить конструкцию можно дополнительными накладками и стяжками. Для упрощения работы можно сделать шаблон фермы, подставлять его при изготовлении каждого последующего.
Сначала стоит установить две крайние стропила и соединить их регелем. Регель это поперечный брус, который соединяет фермы между собой. Закрепить регель можно при помощи металлических шурупов. Для этого нужно вырубить его и просверлить отверстия под крепление.
Стропильные фермы нужно устанавливать строго вертикально. Для этого их проверяют отвесом. Недостатки выравнивают путем стесывания лишнего или подкладки не достающего под стропило.
Подробнее понять монтаж поможет небольшое видео:
Подготовка к монтажу: определение размеров, чертежи
Для удобства все расчёты будут сделаны для бани со стороной 5 м. Строить её рекомендуется из пиленого бруса, а верхний ряд использовать в качестве мауэрлата.
Перед тем как изготавливать стропила, необходимо произвести все необходимые расчёты и замеры, а также определить угол наклона крыши и размеры деревянных элементов.
На систему крыши действуют определённые нагрузки:
- масса стропил, обрешётки и самого кровельного материала;
- нагрузка снега и ветровые факторы;
- вес рабочих;
- вероятность стихийных бедствий (они не учитываются в нашей стране, так как имеют низкий процент вероятности их появления).
При расчёте толщины и ширины элементов стропильной системы принимайте во внимание совокупность всех видов нагрузок. Схема поможет провести расчёт материала. Схема поможет провести расчёт материала
Схема поможет провести расчёт материала
Нижние элементы стропил кладутся на мауэрлат, и на них приходятся боковые и вертикальные нагрузки. Горизонтальные же кладутся на ригели. Коньковая часть стропил принимает «на себя» усилия сжатия в горизонтальном направлении. Стропильные пролёты подвергаются наибольшей степени изгиба.
Выбор материала зависит от нагрузок, приходящихся на стропильные ноги
При расчёте нагрузки необходимо использовать поправочные коэффициенты, которые зависят от высоты дома.
Для того чтобы определить нагрузку необходимо норматив умножить на указанный коэффициент
Также существуют свои значения снеговой нагрузки в зависимости от климатической зоны.
Если вес материала кровли указан изготовителем, то нагрузки можно просчитать самостоятельно
Принадлежность к определённой климатической зоне можно посмотреть на специальной карте.
Карта снеговых нагрузок России
Конструкция односкатной кровли
Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.
На данном фото показана конструкция односкатной кровли
Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции
Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.
Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :
- Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
- Затем на слой гидроизоляции укладывают дёрн;
- Первый слой кладётся корнями вверх;
- Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.
Этапы строительства банной крыши
Односкатная конструкция – самая простая в монтаже.
Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.
Подготовительные работы
Устройство стропильной системы требует проведения подготовительных работ:
- Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
- Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.
Монтаж стропильной конструкции
После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.
При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.
Укладка балок
Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.
Укладка стропильной конструкции на опоры
Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.
Стропильная система односкатной крыши для банного помещения
Настилка кровельного материала
Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.
Настил кровельного материала
Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)
Особенности монтажа стропильной системы односкатной крыши
Односкатная крыша для бани из кирпича, покрытие профнастилом.
Если расстояние между несущими стенами бани менее 4,5 м, то дополнительную опору делать не нужно. на одну из стен укладывается мауэрлат, в котором выпиливаются пазы под стропила.На противоположной стене в верхнем звене выпиливают такие же. Их размер должен соответствовать стропилу так, чтобы он плотно прилегал к выпилу. Не стоит использовать все возможные уплотняющие прокладки.
Стропила должны быть такой длины, чтобы выходить за контур стен на 30–50 см. Это даст возможность смонтировать карниз, который будет защищать стены от дождя. Стропила крепят к мауэрлату и верхнему брусу при помощи железных шпилей или винтов.
