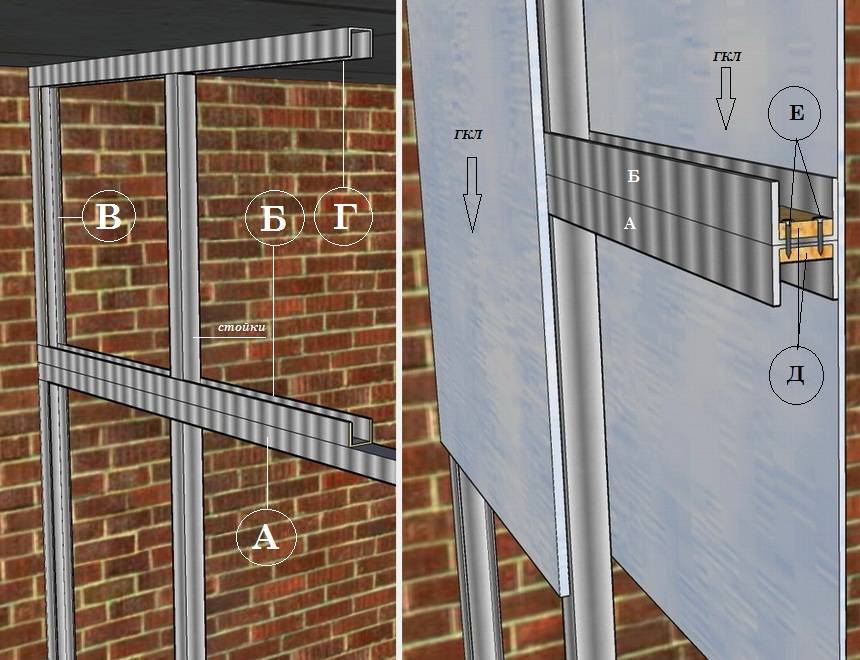

Изготовление перемычек из профилей для гипсокартона

Как собрать каркас из дерева: не так надежно, как профиль

Монтаж начинается с трассировки – разметки. Она наносится на используемые для возведения перекрытия – стены, пол, потолок. Изначально измеряется промежуток, на котором разместится перегородка. От намеченной линии дополнительно отмеряют ширину используемого ГКЛ.

Для данных целей целесообразно использовать линию потолок-стена. Наметив требуемую точку на потолочном перекрытии, ее переносят вниз, это легко выполнить своими руками, используя отвес. В выбранной точке забивается гвоздь, к которому цепляется отвес, в противоположной точке, куда указывает отвес, делается пометка. Соединение точек образовывает первую линию. Затем проводится перпендикуляр вдоль стены.

Полученную точку после проведения перпендикуляра, переносят на потолок с помощью того же отвеса или пузырькового уровня. Таким образом получается третья линия. Четвертая создается путем соединения двух незамкнутых точек. В итоге выходит прямоугольник, который выступает основой для перегородки.

Каркас – сооружение, состоящее из вертикально и горизонтально расположенных брусьев и рамки. Его монтаж начинают с возведения рамы. По намеченным ранее линиям закрепляются бруски. Если стены в помещении выполнены из дерева, то в качестве крепежа лучше выбрать шипы или саморезы. В противном случае это шурупы и дюбеля. Крепление рамки выполняется кронштейнами или подвесами.

Монтаж предполагает использование целостных брусьев. Особенно если речь заходит о дверном проеме. Где бы он ни располагался (посредине или возле стены) по его бокам обязательно должны находиться цельные бруски. Отверстия проделывают ударным буром, используемым для бетонных поверхностей.

Изготовление металлического каркаса для выравнивания стен

Для этой работы требуются практически те же материалы и инструменты

При устройстве каркаса под гипсокартон для облицовки существующей стены на ее неровности в плане их удаления особое внимание обращать не нужно. Величину наибольшего перепада на поверхности конструкции следует просто учесть при разметке расположения направляющих профилей

При этом от стены нужно сделать определенный отступ, который необходим для размещения за будущей облицовкой коммуникационных систем и теплоизоляционного материала.

После определения этого расстояния на пол необходимо нанести линию границы каркаса параллельно существующей стене и спроецировать разметку на потолочную поверхность при помощи отвеса или лазерного уровня, как и в предыдущем случае. Затем по линиям разметки нужно закрепить на полу и потолке направляющие профили при помощи дюбелей и саморезов с шагом расположения крепежа не более 1 м.

После этого необходимо определить на стене расположение прямых подвесов, которые должны фиксировать положение каждого стоечного профиля будущего каркаса. Стойки должны устанавливаться таким образом, чтобы стыки листов приходились на середину профилей. Поэтому ориентироваться здесь нужно по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.

Линии расположения стоек рекомендуется нанести на стену. После этого, ориентируясь на разметку, для каждой стойки следует установить несколько прямых подвесов. К стене они крепятся при помощи перфоратора, молотка, дюбелей и саморезов.

На завершающем этапе изготовления каркаса под гипсокартон на стену необходимо установить стоечные профили. Для этого их концы следует завести в полости направляющих нижних и верхних профилей. Затем их поочередно нужно выставить в строго вертикальное положение при помощи строительного уровня и зафиксировать в направляющих саморезами типа «клоп».

Окончательный крепеж стоек и обеспечение жесткости конструкции каркаса выполняется при помощи закрепленных на стене прямых подвесов, к которым прикручивается шурупами каждый вертикальный профиль в нескольких местах по всей высоте.

Полученный каркас можно дополнительно усилить перемычками, изготовленными из кусков стоечных профилей. Для этого потребуется с помощью ножниц по металлу сделать заготовки нужных размеров и выполнить их крепление к стойкам, используя мелкие саморезы.

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона

Watch this video on YouTube

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

Профиля направляющие (ПН) располагаются по периметру стены, поэтому достаточно измерить ее длину и высоту, умножив, после складывания этих показателей, на два. При наличии окон или дверей, следует добавить к расчетам размеры этих элементов.

Профиля стоечные (СП) монтируются через каждые 0,6 метра, при этом не следует уменьшать этот показатель. Если крайний проем больше 60 см хотя бы на 10 см, обязательно следует установить еще один стоечный профиль

В обязательном порядке следует брать во внимание высоту стены, хотя этот показатель вряд ли будет больше 3-х метров.
Наличие перемычек, которые изготавливаются из стоечного профиля. Их располагают на расстоянии 75 см друг от друга, причем верхняя перемычка должна находиться на стыке листов гипсокартона, если длины листов не хватает по высоте

Поэтому размеры всех перемычек складываются и добавляются к профилям стоечным.

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

• Общая длина направляющих профилей (UD) должна соответствовать периметру потолка. Длина и ширина потолка складываются, после чего результат умножается на два. В любом случае нужно брать профиля так, чтобы их хватило. Если необходимо 14 метров профилей, то придется взять 15 метров, поскольку длина каждого профиля соответствует 3-м метрам.
• Метраж несущих профилей (CD) рассчитывается практически так же, как и для стен, но следует учитывать тот фактор, что потолочные профиля лучше размещать не через 0,6 метра, а через 0,4 метра, что делает конструкцию более надежной.
• Из несущего профиля делаются перемычки, которые проходят в местах стыков листов гипсокартона. При расположении несущих профилей через 40 см никакой решетки городить не нужно. Перемычки монтируются с учетом длины листов гипсокартона, поэтому их можно разместить через 2 метра и через 2,5 метра, поскольку можно приобрести потолочный гипсокартон размерами 2000х1200 мм и 2500х1200 мм. Не следует забывать о подвесных элементах, которых должны быть достаточно для того, чтобы удерживать вес подвесного потолка и, чтобы вся конструкция была прочной и надежной.

Собираем каркас для перегородки

При создании перегородки своими руками придерживайтесь следующей последовательности действий:

• Разметьте на полу с помощью рулетки линию расположения будущей перегородки. Пользуясь уровнем, продолжите ее на стенах и потолке.
• Ориентируясь на разметку, закрепите на полу, а затем и на потолке со стенами направляющие профили uw, которые будут служить опорой вертикальным стойкам. В зависимости от материала покрытия для крепления вам понадобятся дюбель-гвозди или саморезы, шаг между которыми составит 30–50 см.
• Несущие профили подрежьте по размеру, вставьте в нижние и верхние направляющие по периметру всей перегородки и прочно зафиксируйте саморезами. На один лист гипсокартона должно приходиться 3 стойки: если ширина гипсокартона равна 120 сантиметров, шаг между профилями составит 60 см.

Для повышения прочности конструкции дверной проем из гипсокартона требует стыка ГКЛ по центру, а не по краю, поэтому установку несущих профилей начинаем с двух стоек, его ограничивающих. Чтобы дополнительно усилить проем, в эти крайние стойки нужно вставить деревянные брусья.

Важно! Дверной проем из гипсокартона должен быть на 2 см шире дверной коробки. В строго горизонтальном положении установите над проемом верхнюю перемычку из направляющего профиля, которая должна быть на 1­–1,5 см выше края будущего дверного блока

Ориентировочно высота ее расположения составит 2,1 м

В строго горизонтальном положении установите над проемом верхнюю перемычку из направляющего профиля, которая должна быть на 1­–1,5 см выше края будущего дверного блока. Ориентировочно высота ее расположения составит 2,1 м.

Для стыка ГКЛ в нужном месте над проемом установите обрезок вертикального несущего профиля.

Совет: чтобы установка двери в гипсокартонную перегородку своими руками прошла успешно, нужно не допустить перекоса конструкции. При монтаже каждого элемента каркаса не забывайте контролировать его положение уровнем и отвесом, правильность углов проверяйте угольником.

Монтаж каркаса

Закрепление направляющих профилей по периметру всего помещения

• приложите профиль к стене;
• нижний край профиля должен касаться проведенной вами линии;
• сквозь готовые отверстия сделайте отметки на стеновой поверхности;
• пробурите перфоратором необходимые для закрепления профиля отверстия в стене;
• приклейте к профилю уплотнительную ленту — она самоклейкая и поможет каркасу прочнее зафиксироваться в месте соприкосновения с бетоном;
• зафиксируйте профиль на стене при помощи дюбелей из расчета минимум 3 дюбеля на 1 направляющий профиль;
• обязательно фиксируйте профили по краям — это поможет сделать конструкцию устойчивой.

Закрепление потолочных профилей и подвесов

• проведите на потолке линии, исходя из ширины шага в 40 сантиметров — это и будет разметка под потолочные профили (цифра взята не из головы, а сугубо после точных подсчетов: ширина листа 120 см, потолочные профили фиксируют лист по краям и посередине);
• предусмотрительно выполните разметку для подвесов: идеальный шаг для них — 50 сантиметров, но нужно иметь в виду, что первый подвес крепится на расстоянии от стены в 2 раза меньшем — 25 сантиметров);
• бурить отверстия нужно под анкерные клинья — так обеспечивается оптимальная устойчивость потолочных подвесов;
• перед непосредственным монтажом необходимо наклеить уплотнительную ленту на подвесы;
• закрепить подвес на потолке анкерами, стараясь хорошо загнуть его концы — чтобы избежать нежелательного прогиба в дальнейшем;
• подготовьте потолочные профили — чаще всего они имеют длину в 3 метра;
• если помещение меньше, то профиль можно обрезать, но при этом следует обрезать на 1 см короче, чем нужно;
• в обратной ситуации — когда помещение оказывается значительно длиннее — профиль можно нарастить при помощи обычного соединительного крепежа, при этом обязательно нужно учитывать тот факт, что стыки у соседних профилей не должны быть на одной линии, а подвес должен находиться рядом для предупреждения обрыва конструкции;
• фиксацию потолочных профилей к подвесам начинаем с углов комнаты, но обязательно придерживаемся уровня расположенных по периметру направляющих, можно воспользоваться строительным правилом для точного его соблюдения;
• к подвесу потолочный профиль крепится на 4 самореза с пресс-шайбой (см.Инструменты и материалы), к направляющим — обычными саморезами;
• после закрепления конечных частей аналогично крепим центральную часть потолочного профиля — лучше опять же воспользоваться правилом;
• в креплении второго профиля нет ничего нового — все те же манипуляции;
• после этого переходите к противоположной стене и закрепите 2 профиля там;
• оставшийся нетронутым центр монтируется в последнюю очередь — при фиксации профилей учитывается фактор размещения уже установленных.

Закрепление перемычек в местах стыка листов гкл

• так как длина гипсокартонного листа составляет 2,5 метра, то перемычки используются только на поперечных стыках листов;
• для их фиксации мы используем заготовленные «крабы» — специфические по виду крепления, напоминающие известных морских обитателей;
• в местах стыков листов крепим «крабы» на 4 самореза и нарезаем перемычки из потолочного профиля, предельно загибая усики;
• получаем в итоге готовый каркас — самая сложная часть работы уже позади.

Необходимый инструмент

Естественно, что крепление металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое всегда найдется у каждого домашнего мастера.

Инструменты и материалы, необходимые для монтажа гипсокартона на каркас

1. Лобзик с пилками по металлу или ножницы для резки оцинковки.

Внимание! Сразу стоит отметить, что нельзя использовать болгарку. Причина довольно проста

Крутящий момент у такого инструмента очень высокий, а оцинкованный профиль довольно тонкий. Из-за этого происходит быстрый нагрев отрезаемого материала и его деформация. А также последует разрушение защитного слоя и появление ржавчины.

Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
Линейка, рулетка и карандаш (маркер).
Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
Набор отверток, а лучше шуруповерт. При необходимых навыках можно использовать и дрель (выставив нужную мощность).

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота – 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Материал для крепежа гипсокартонных листов к каркасу

Саморез типа TN это шуруп различной длинны из закаленного металла, черного цвета, с острым наконечником и заметно частым, шагом резьбы. Саморез TNимеет потайную головку и крестообразный шлиц. Корпус самореза имеет фосфатное покрытие.

Основное применение самореза TN — крепление листов гипсокартона к металлическим профилям каркаса с толщиной стенок 0,6-0,9 мм. Потайная головка самореза позволяет хорошо утапливать его в лицевую поверхность гипсокартона. Широкий шаг резьбы позволяет надежно притянуть лист гипсокартона к каркасу. При помощи саморезов TN можно надежно прижать сразу два листа гипсокартона к профилю.

Для прикручивания листов лучше использовать специальный шуруповерт для гипсокартона.

Для крепления листов к каркасу существуют следующие способы крепления.

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу. Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Используемые в работе материалы

Профилями являются изделия из металла или дерева, напоминающими рейки или бруски. Они монтируются на стену, образуя каркас. К каркасу прикручиваются сами листы гипсокартона. Если говорить о материале каркаса, то чаще всего используются металлические изделия. Деревянные рейки служат не так долго, они имеют меньшую прочность и подвержены воздействию влаги. Обшивка стен гипсокартоном во влажных помещениях выполняется только на металлический каркас.

Преимущества металлических профилей:

• устойчивость перед внешними факторами;
• доступность;
• длительный эксплуатационный срок;
• небольшой вес;
• возможность реставрации;
• большой ассортимент для разных целей;
• металл не горит, ему не страшны плесень и грибок.

Прежде чем узнать, как обшить стены гипсокартоном, важно разобраться в разнообразии и в видах металлических профилей. Если говорить о назначении, то их делят на две группы:

1. Основные.
2. Направляющие.

Основные обозначаются как ПС и ПП. Их используют для участков с повышенной нагрузкой. Гипсокартонный лист фиксируется именно на него. А вот направляющие профили обозначаются как ПН. Это горизонтальные планки, образующие контур для гипсокартона. Они соединяют вертикальные стойки.

Маркировка изделий выглядит так:

1. ПС – стоечный, сечение у него П-образное. Есть желобки. Основание изделия называют спинкой, а боковые части – полкой. Полки имеют размер 50 мм, а ширина спинки 50-100 мм. Используется в роли вертикальных стоек.
2. ПН – направляющий, полка – 40 мм, основание – от 50 до 100 мм. Применяется для создания стенового каркаса под гипсокартон или перегородок. Изделия фиксируются к потолку и к полу. Получается рамка на стене.
3. ПП – потолочный,  полка — 27 мм, основание — 60 мм. Он имеет 3 канавки. Гипсокартонные листы монтируются к нему.
4. ПНП – потолочный направляющий. Размер – 27х28 мм. Если сооружается подвесная конструкция, ПНТ фиксируется к стене помещения, направляя ПП.
5. ПУ – угловой, которым укрепляют углы. Бывает внутренним и внешним. С ним легко выполнить монтаж профиля под гипсокартон в углах.
6. ПА – арочный, бывает вогнутым или выпуклым. Позволяет создавать арки и другие асимметричные формы, сложные волнообразные конструкции.

Усиление каркаса

Скрывание коммуникаций или неровностей стен приводит к большому зазору. От этого зависит, как сделать обрешетку под ГКЛ на стену. А точнее дополнительные нюансы ее исполнения. В описанном случае каркас нуждается в усиливающих планках. Их выполняют из гипсокартонных листов. Если комната имеет 3 метра в высоту, то достаточно будет использовать один усилитель посередине профиля. Он должен быть длиной не менее 40 см. К стене прикрепляется профиль такого же размера. К нему крепится опора с одного края, а второй ее край прикручивается непосредственно в профиль. Ее стоит выбирать по ширине больше, чем расстояние от стены до профиля. А затем лишнее убирается с помощью ножа.
