Шумоизоляция гипсокартонных стен и перегородок

Крепёж для возведения перегородки из гипсокартона

1) Для фиксации профиля к бетонным плитам и стенам из кирпича используются дюбеля быстрого монтажа размерностью 6х40-80 мм. Их прикручивают по краям и располагают на расстоянии 40-50 мм друг от друга. Более короткие аналоги размерностью 6х40 мм применяются для фиксации профиля к пустотелым плитам.

Тот же самый крепеж, но с L = 60 мм столь же надёжно прикрепляет его к кирпичу, а с L = 80 мм — к пустотелому кирпичу и оштукатуренным стенам. Нейлоновые дюбели и тех и других вставляются в пробуренные (через профиль) отверстия. Распорные гвозди забивают с помощью молотка или перфоратора.

2) Для сборки каркаса подойдут саморезы по металлу с размером сверла 13х3,5 мм (семечки). На монтаж одной стойки уходит в среднем 4 таких самореза. Если вы хотите сэкономить на крепеже, то выбирайте короткие саморезы с острым, а не со сверловым наконечником.

Также профили могут соединяться при помощи просекателя:

3) Более крупные метизы 3,5х25 мм с плоскими шляпками и мелким шагом резьбы подойдут для крепежа гипсокартона к готовому металлическому каркасу. Их заворачивают по центру панели и по её периметру (на расстоянии 10-12 мм от края). Шляпки утапливают в лист таким образом, чтобы они не прорывали картон. На лист уходит в среднем от 60 до 70 саморезов.

Места проникновения шумов

Всем очевидно, что шум в наше жилье проникает через стеновые перегородки и перекрытия, окна, балконные проемы, двери. Чтобы определиться с выбором технологии звукоизоляции, которую хотите сделать своими руками, вы в первую очередь должны проанализировать, что или кто именно вам мешает. Зачастую, вы можете раздражаться на шумы, которые проникают к вам из соседских квартир через стены, потолок, пол.

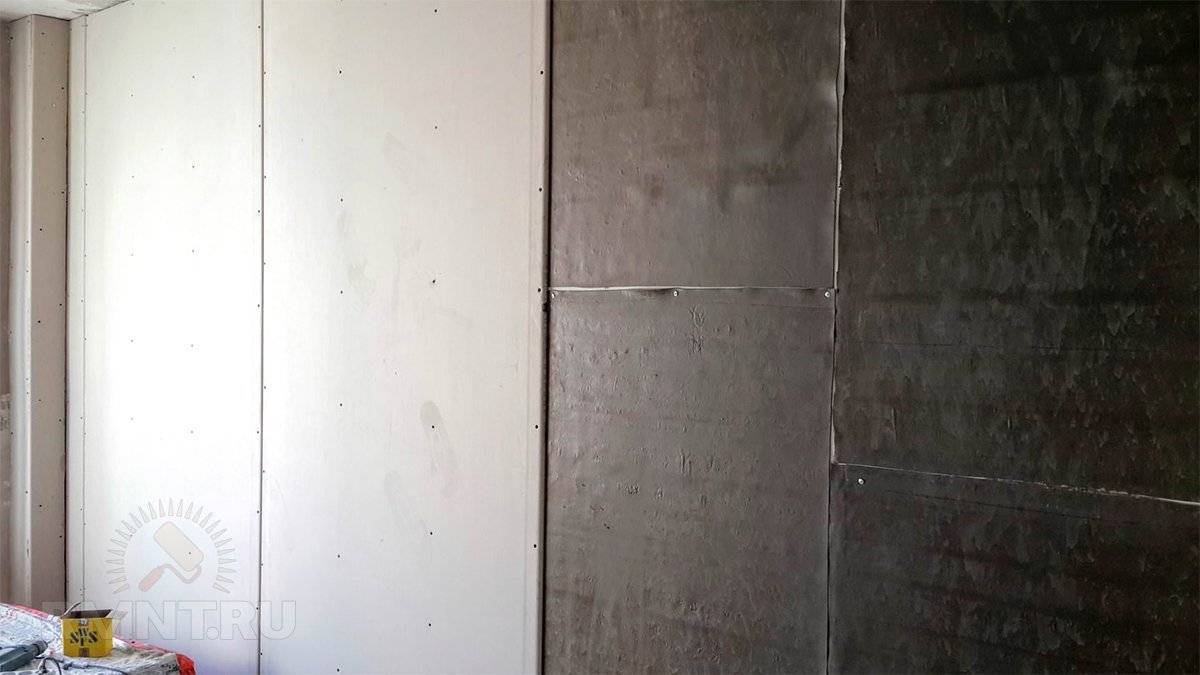

Закрытие шумоизоляции гипсокартоном

Выясните, откуда именно исходит звук, если вы проживаете на первом этаже – к вам звуки навряд ли проникают через пол. Если вам досталась квартира на последнем этаже, то местом, которое не нуждается в звукоизоляции, будет потолок. Также не имеет смысла изолировать стены, соединяющие ваши комнаты между собой, поскольку этот шум вы можете прекратить самостоятельно. Если в вашем доме нет лифта, то и изолировать стену, граничащую с лестничной клеткой тоже не обязательно. Конечно, если вы запланировали масштабные работы и решили применить технику «комната в комнате», то тогда изоляции будут подвержены все без исключения перегородки, но это очень затратное мероприятие, как по финансовым вливаниям, так и по временным рамкам, поэтому к подобным работам прибегают редко.

Также вам следует знать, что не всегда дело только в стенах. Дома, которые подвергались длительной эксплуатации, часто имеют всякого рода дефекты – к ним относятся появившиеся при усадке дома щели и трещины, дополнительные, сделанные вами или соседями отверстия, всевозможные перепланировки

Перед началом работ обязательно внимательно изучите свои стены, потолок, пол, с которых предварительно была удалена отделка, обратите внимание на места крепления освещения, углубления для розеток и выключателей. Если вы обнаружили нарушение целостности стен или перекрытий, первым делом нужно от них избавиться, заделав все трещины и щели, это уже принесет ощутимый эффект. Вычислить невидимые глазу дефекты вы можете с помощью простых и доступных способов:

Вычислить невидимые глазу дефекты вы можете с помощью простых и доступных способов:

  • Определение повреждений стен с помощью горящей свечи. Всем понятно, что пламя свечи реагирует на малейшие колебания воздушных масс – пройдите со свечей около своих стен, внимательно наблюдая за пламенем, как только заметите колебания, отметьте место обнаружения. Эта зона должна быть заизолирована в первую очередь.
  • Вычисление трещин и щелей с помощью влажных рук. Под действием влаги вы легко ощутите неприятных холодок на ладони в тех местах, где целостность перекрытия нарушена. Так же отметьте место обнаружения и следуйте дальше.

Места проникновения шумов необходимо зашпаклевать

После проведенного исследования, тщательно зашпаклюйте все отмеченные места. Подготовительные работы можно считать завершенными.

Как рассчитать толщину перегородки для стен

Чтобы вычислить размер и толщину перегородки, используют формулу

Важно учитывать размер листов, каркаса и наполнителя. Стандартные показатели:

  • ширина перегородки – 10 см;
  • гипсокартон – 12,5 мм;
  • металлическая рейка для профиля – 9,5 мм;
  • сталь – 50 размера.

Эти параметры смогут выдержать нагрузку в 50 кг. Если утеплитель/наполнитель тяжелее, то показатели увеличивают. Для веса от 70 кг, размер гипсокартона – от 18 мм, а рейки из металла – от 12,5 мм.

Допустимые нагрузки на перегородку

Шумоизоляция перегородки из гипсокартона должна проводиться с учетом допустимых нагрузок на конструкцию. В таблице указаны нормативы.

Толщина листа гиспокартона/ммДопустимая нагрузка, если используются пластмассовые дюбеля/кгДопустимая нагрузка, если используются металлические дюбеля/кг
102040
12,52550
2х103560
2х12,54070

Способы усиления каркаса

Для усиления дверного каркаса внутрь ПС-профиля (обращённого лицевой стороной внутрь проёма) помещают деревянные бруски или же, как говорилось выше, устанавливают UA-профиль. Сечение брусков подбирают по размеру укрепляемого профиля.

Для усиления конструкции перегородки прибегают к следующим приёмам: сокращают шаг между стойками (вплоть до 400 мм), используют деревянные закладные бруски (для усиления стоечного профиля), применяют спаренный ПС-профиль.

Дополнительный профиль, установленный внутри стойки или рядом с ней, также укрепляет конструкцию перегородки. В местах крепления навесного оборудования каркас усиливается закладными элементами в виде деревянных брусков или кусков фанеры толщиной 2-3 см, которые закрепляются между стойками с помощью крабов или полукрабов.

Правила монтажа

Основной звукоизолирующий материал располагается между опорными поверхностями перегородки, а это значит, что его слоев может быть несколько.

Наибольшее распространение получили волокнистые материалы, которые поставляются в рулонах или листах, в зависимости от удельной плотности вещества. Форма изготовления предъявляет и некоторые специфические требования к монтажу. Мягкую рулонную изоляцию обычно нарезают на участки, равные высоте промежутков каркаса. Один из участков придется обрезать и вдоль. Все размеры выполняют с запасом в 5-10%, для обеспечения плотной фиксации изолятора в промежутке.

В случае монтажа листовых шумоизоляционных материалов, может понадобиться их точная формовка, что актуально, в первую очередь, при малой упругости вещества.

Если за слоем изолятора будет располагаться воздушная прослойка, допустима установка на каркасе пластин, предотвращающих выпадение листов из зазоров.

Некоторые нюансы могут возникать при одновременной установке разнородных шумо- и теплоизоляционных слоев. В таком случае, первым, начиная со стороны источника звука, располагают теплоизоляционный слой. Как правило, его ширина выбирается в соответствии с шириной каркаса.

После этого прокладывают полиэтиленовую пленку и приступают к установке шумоизоляции, для которой удобнее всего использовать листовые материалы. Их располагают в каркасе другой стороны перегородки или свободном промежутке между ними, для чего иногда может понадобиться монтаж вспомогательных креплений.

Необходимость шумоизоляции гипсокартонных перегородок и основные этапы их установки

Каркасные системы имеют очевидные преимущества по сравнению с традиционными методиками строительства. Их возведение основано на использовании ограниченного числа материалов и проводится по определенной технологии, позволяющей в кратчайшие сроки получить качественную и монолитную стенку. Готовая перегородка из ГКЛ имеет небольшой вес и практически не оказывает нагрузки на перекрытия. Единственным минусом подобной конструкции считается плохая шумоизоляция. Малейшие шорохи, разговоры и другие посторонние звуки отлично слышны внутри помещения, доставляя дискомфорт его жителям.

Исходя из этого, создание стен из гипсокартона подразумевает укладку звукоизоляции, назначением которой является поглощение всех посторонних звуков и защита комнаты от их проникновения.

Перегородка из гипсокартона с шумоизоляцией в разрезе

Организация шумоизоляции продумывается еще на этапе проектировки перегородки. Повысить звукоизоляционные качества гипсокартонной поверхности можно несколькими способами. Хороший результат приносит применение акустического гипсокартона, который снижает частоту звуковых колебаний, сводя их к минимуму. Однако подобный материал неспособен полностью уберечь помещение от проникновения посторонних звуков. Для достижения оптимального звукоизоляционного эффекта используются комбинированные методики, основанные на совмещении двух-трех технологий. В целом, процесс создания прочной и герметичной стены состоит из следующих этапов:

  • составление принципиальной схемы;
  • сбор необходимого инструмента и материалов;
  • проведение разметки;
  • создание каркасной системы;
  • звукоизоляция стены;
  • монтаж гипсокартона;
  • финишная отделка.

Подобная структура полностью охватывает весь цикл создания перегородки от начала и до самого конца. При этом в роли звукоизоляции могут выступать различные материалы, обладающие высокой степенью шумопоглощения. К ним относится минеральная вата, пенополистирол и пенопласт, которые закладываются в межкаркасное пространство и зашиваются гипсокартоном. Кроме того, для увеличения герметичности применяются специальные мембраны, создающие дополнительный барьер на пути звуковых волн.

Правильный выбор

Незнающие люди верят, что специальные обои улучшают звукопоглощение. Если бы все было так просто, то уже в проектировку при строительстве закладывались бы такие простые и дешевые методы. Но тонкий и неплотный слой обоев не способен защитить от шума. Принцип хорошей звукоизоляции, это плотность-упругость-плотность. То есть должны быть два слоя, что отражают звук и возвращают его обратно в помещение, и один поглощающий.

Эволюция утепляющих материалов – блоки из стекловаты Укладка звукоизоляционного материала

Учитывайте разницу между звукоизоляцией и звукопоглощением! Лучшее решение для внутренних перегородок – блоки на основе стекловолокна или минеральная вата

Обратите внимание на то, что в виде ваты материал неизбежно с годами слежится и осядет, потому предусмотрите внутренние подпорки и закрепители. Однако этих недостатков лишены блоки

Они же, как и гипс, экологически безопасны и вообще не горят.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Алгоритм обустройства звукоизоляции

Прежде чем приступать к обустройству гипсокартонной обшивки со звукоизолирующими свойствами своими руками, стоит подготовить поверхности стен.

Их нужно внимательно изучить на предмет наличия щелей, трещин и прочих нарушений в конструкции. Вся старая отделка удаляется в обязательном порядке, а дефекты устраняются

Важно восстановить или реставрировать ветхие и разрушенные участки.

Следующим шагом будет разметка стен под монтаж каркасного основания. Используя лазерный или гидроуровень, отмечают линии на полу и потолке, где будут уложены направляющие профили каркаса (UD)

Расстояние от стены отбивают таким образом, чтобы в полученное пространство можно было заложить плиты минеральной ваты.

По этим отметкам, монтируют демпферную ленту, и укладывают на нее направляющие рейки будущего каркаса.

На стену монтируют звукоизолирующую мембрану, закрепляя ее на пластиковые дюбеля зонты.

Вдоль линий, где будут установлены направляющие, крепят по 3-4 виброподвеса.
Количество стоек рассчитывают по 3-4 штуки на один лист гипсокартона. Их располагают в таком порядке, чтобы на крайних рейках стыковались соседние панели.

Все металлические детали соединяются мелкими саморезами клопами, виброподвесы также подгибают к стойкам и фиксируют, используя по два винта на каждую сторону.
По окончанию сборки основания, в него закладывают выбранный звукоизолятор, например, плиты минеральной ваты, ее в свою очередь перекрывают пленкой паробарьера.

Следующим шагом в каркас проводят электрическую проводку с выводами под розетки, выключатели и если нужно осветительные приборы. Кабель заключают в пластиковую гибкую гофротрубу, которую крепят либо сквозь стойки каркаса (если предусмотрены отверстия), или же к деталям основания кронштейнами, либо стяжками.

Когда все готово можно начинать монтаж гипсокартонной обшивки. Ее монтируют по стандартной технологии, обеспечивая фиксацию черными саморезами.

Важным условием для создания звукоизолирующих свойств гипсокартонной стены, будет заделка стыков между листами эластичной лентой.

Когда все готово можно приступать к финишной отделке поверхностей гипсокартона шпаклевкой и декоративными материалами.

Финальным аккордом будет монтаж электрооборудования – розеток и выключателей

Им также стоит уделить особое внимание, когда в несущей стене есть проемы под их монтаж. Розетки при этом демонтируют (предварительно обесточив), и вкладывают в отверстие для подрозетника шайбу из поглощающего материала (лучше всего плотного картона или прессованной минеральной ваты)

Пошаговый процесс изготовления отверстий под подрозетники

Сделав такую подкладку проем штукатурят. Такую же процедуру проводят с распределительными коробками. Все оборудование будет заново смонтировано в гипсокартонной стене. В видео показан процесс звукоизоляции стены под гипсокартоном.

Применение демпферных и отражающих материалов

У профессионалов сложилось двойственное отношение к всевозможным материалам, выполняющим роль акустического барьера. Одни мастера научились применять их правильно и уместно, другие полностью пренебрегают ими или наоборот приписывают слишком выдающиеся свойства. Чтобы понять функцию разделительных слоёв, нужно сделать небольшой экскурс в физику механических колебаний.

В целом распространение шума между двумя помещениями, разделёнными герметичной перегородкой, происходит по двум причинам. С одной стороны, покрытие перегородки, обращённое к источнику звука, может плохо его отражать, то есть поглощает большую часть энергии колебаний, передавая их дальше вглубь пирога. С другой стороны, звукоизоляция может ухудшаться тем, что сама перегородка излишне плотная, то есть при передаче вибрации между элементами не происходит её гашения и рассеивания. Как многие уже догадались, минеральная вата тоже выполняет роль акустического разделителя, но это основная преграда на пути распространения звука, в то время как могут быть и дополнительные:

  1. Гофрированный многослойный картон. Его ячеистая структура хорошо способствует затуханию колебаний, при этом материал достаточно плотный и позволяет равномерно перемежать слои обшивки и демпфера.
  2. Поролон и пенополиэтлен. Эти материалы характеризуются пористостью и упругостью, они также хорошо способствуют гашению воздушных шумов, но применяют их, как правило, под внешним слоем гипсокартона.
  3. Всевозможные акустические мембраны, плёнки и нетканые холсты. Преимущественно их применяют на границе разнородных материалов или чтобы снизить площадь соприкосновения. При монтаже перегородок имеет смысл укладывать нетканые холсты и мембраны между профилем и обшивкой.
  4. Рассеивающие обкладки с характерной зубчатой геометрией поверхности. Эти материалы препятствуют тому, чтобы плотная преграда, поглотившая шум, распространяла его с обратной стороны. Такие материалы могут использоваться в комплекте с наполнителем малой плотности, их наклеивают на изнаночную сторону обшивки в промежутках между стойками.

В целом схема работы акустических прослоек достаточно прозрачна. За счёт их включения в обшивку достигается такой эффект, что внешний слой хорошо отражает шумы, передавая внутрь перегородки минимум колебаний, которые могут быть эффективно поглощены наполнителем и обратной стороной обшивки. Для этого необходимо соблюдать порядок монтажа и использовать правильную схему крепления.

Обзор способов звукоизоляции и характеристика материалов

Выполнить изоляцию потолка можно двумя способами:

  • Уложить утеплитель в пространство между профилями;
  • Использовать ГКП – гипсовые комбинированные панели.

Гипсовая комбинированная панель – строительная конструкция, состоящая из двух слоев, одним из которых является лист гипсокартона, а вторым – пенополистирольная плита, надежно приклеенная к нему. Панель используется не только во внутренней, но и в наружной отделке. Она приклеивается сверхпрочным клеем на обрабатываемую поверхность, которая должна быть идеально ровной. Длина гипсовых плит – от 30 см до 2.5 м., ширина – 60 см и 120 см. Условия работы – температура не ниже +5 градусов, нормальный влажностный режим.

Минеральная вата

Акустические плиты с успехом применяются для обеспечения хороших звуко- и теплоизоляционных показателей. Производятся с добавлением синтетических связующих элементов или без них. В минеральной вате на синтетическом связующем при температуре 300 градусов в окружающее пространство выделяются вредные компоненты. Во время возгорания материала находиться поблизости опасно для здоровья.

С точки зрения экологической безопасности лучше использовать плиты, в которых для связки волокон используется инертный полимер

Важно выбирать именно акустическую минеральную вату на основе базальтового составляющего. Ее производством занимаются многие отечественные и зарубежные компании. Наиболее известные это «Акустик Групп», «Кнауф», «Роквул», «ТехноНиколь»

Минеральные плиты с более длинными и тонкими волокнами – лучше

Наиболее известные это «Акустик Групп», «Кнауф», «Роквул», «ТехноНиколь». Минеральные плиты с более длинными и тонкими волокнами – лучше.

Минвата часто используется для звукоизоляции перегородок из гипсокартона.

Звукоизоляционные мембраны

Мембраны обеспечивают определенную степень поглощения шума. Они используются в качестве дополнения к минеральной вате или обособленно. Наклеиваются на плиты перекрытия, а поверх зашиваются гипсокартоном. Некоторые мембраны имеют самоклеющуюся поверхность, поэтому скорость их монтажа максимально высокая. Толщина матов – 4-20 мм, стоимость – 800-1000 рублей за м2.

Уровень шума снижается на 20-60 децибел по заверениям производителей, что с большой долей вероятности является маркетинговой уловкой, поскольку максимальное значение уменьшения уровня шума, которое могут обеспечить многослойные конструкции – 15-20 Дц. Известные названия мембран – «Звукоизол», «Теплоизол», «Шуманет», «Тексаунд».

Допустимый уровень шума в дневное время не должен превышать 45 Дц. Для человека же комфортным является значение в 20-25 Дц, чего можно добиться применением акустической минеральной ваты. Оптимальный вариант – наклеивание мембраны на основание и последующее заполнением пространства базальтовыми плитами.

Виброподвесы как способ улучшения звукоизоляции

Крепления на основе эластомера – хороший способ полностью изолировать конструкцию потолка от несущих оснований.

Каждый подвес имеет резиновую прокладку, которой он соприкасается с потолком. Его фиксация производится аналогично обычному – анкерным дюбель-гвоздем.

Что может шуметь

Не всегда во время строительства создают шумоизоляцию для стен из гипсокартона. Некоторые мастера уверены, что если перегородки с высокой толщиной, то не требуется дополнительных процедур. В стене всегда есть полости, которые отражают звуки, они попадают в смежные комнаты. Даже при увеличении толщины стены без дополнительного уплотнителя, звукоизоляционной защиты не будет. Шум появляется из-за вибраций внутренних перекрытий, колебаний перегородок.

Несущие конструкции в помещении хорошо проводят звук из-за жестких креплений, особенно если этот звук низкочастотный. Перегородка выполняет функцию мембраны, передает звуковые колебания, способствует их распространению. ГКЛ способен блокировать эти колебания. Они будут оставаться внутри перекрытий и затихать.

Шумоизоляция своими руками

Для того чтобы сделать шумоизоляцию необходимо подготовиться. Изначально надо определить какой вид материала применять для звукоизоляции. Это зависит от помещения – перепады температуры, влажность.

После этого подготавливают поверхность. Все трещины и щели надо изначально расширить, после чего заштукатурить с применением армирующей ленты. После этого поверхность очищают от пыли, грунтуют.

Следующий шаг – разметка поверхности. Делают это при помощи отвесов, уровня. Также применяют обивочный шнур.

Материалы

Для проведения звукоизоляции под гипсокартон на стенах нужны будут материалы:

  • демпферная лента – ее наклеивают на направляющие профили, фиксируемые саморезами к стене, полу, потолку;
  • виброподвесы для стоечных профилей – глушат вибрацию и звуки, поступающие извне;
  • для звукоизоляции можно выбрать минеральную вату – оптимальный вариант;
  • а также надо применить мембранную пленку.

Инструменты

Для монтажа гипсокартонной поверхности на каркасной основе со звукоизоляцией нужны будут инструменты:

  • строительный нож с набором лезвий;
  • линейка, карандаш, уровень, метр;
  • рубанок;
  • шпатели с различными размерами лопатки;
  • шуруповерт, дрель;
  • ножницы по металлу;
  • молоток.

Ход работы

Демпферную ленту надо наклеить на направляющие профили и подвесы. После дюбель-гвоздями по отметкам зафиксировать металлические планки. На расстоянии 40 см друг от друга по насеченным линиям для стоечного профиля крепят подвесы. На них, вставляя в направляющие, фиксируют стоечные профили. Для создания жесткой конструкции между стоечными горизонтально крепят металлические планки, вырезанные из стоечных. Для соединения планок используют крабы.

Далее, после создания металл конструкции надо уложить минеральную вату. Для обеспечения сухости и большей звукоизоляции под вату фиксируют пленку.

После укладки звукоизоляционного материала надо провести кабели и сделать электропроводку. Все электрические провода прячут в гофре.

После сделанной работы, монтируют гипсокартонные листы.

Отделка декоративная

Важным условием длительной службы гипсокартонной конструкции является заделка стыков. Для этого применяют шпатлевку и ленту КНАУФ.

После высыхания шпатлевки поверхность грунтуют, шпаклюют финишным раствором, затирают и еще раз покрывают шпатлевкой. Вся последующая отделка является декоративной:

  1. Покраска – водоэмульсионной краской, водостойкой.
  2. Отделка покрашенной поверхности молдингом.
  3. Поклейка обоев, жидкие обои.
  4. Декоративная штукатурка.
  5. Отделка плитами и керамической плиткой.

Для каждого вида работ есть определенные условия и своя технология.
