Как сделать тёплый пол от отопления: пошаговая инструкция с рекомендациями

Подготовительные мероприятия

Не существует каких-то особых правил монтажа теплого водяного пола под плитку. Есть отдельные строительные операции, которые идут одна за другой. И последовательность изменять нельзя. Поэтому первый этап всего процесса – подготовка к монтажу, которая делится на три процесса.

Подготовка проекта

По сути, это просто эскиз, в котором отражается схема расположения трубы теплого пола. То есть вычерчивается прямоугольник, обозначающий форму комнаты в масштабе. На нем обозначаются места, где будет установлена тяжелая мебель, потому что под ней укладывать отопительную сеть необязательно. Хотя если комната небольшая, то это учитывать не нужно.

Далее выбирается схема раскладки:

• змейка;
• улитка.

Первый вариант лучше использовать в маленьких комнатах, второй в больших. Отличия по отдаче тепла у них разительные. Это хорошо видно на фото ниже.

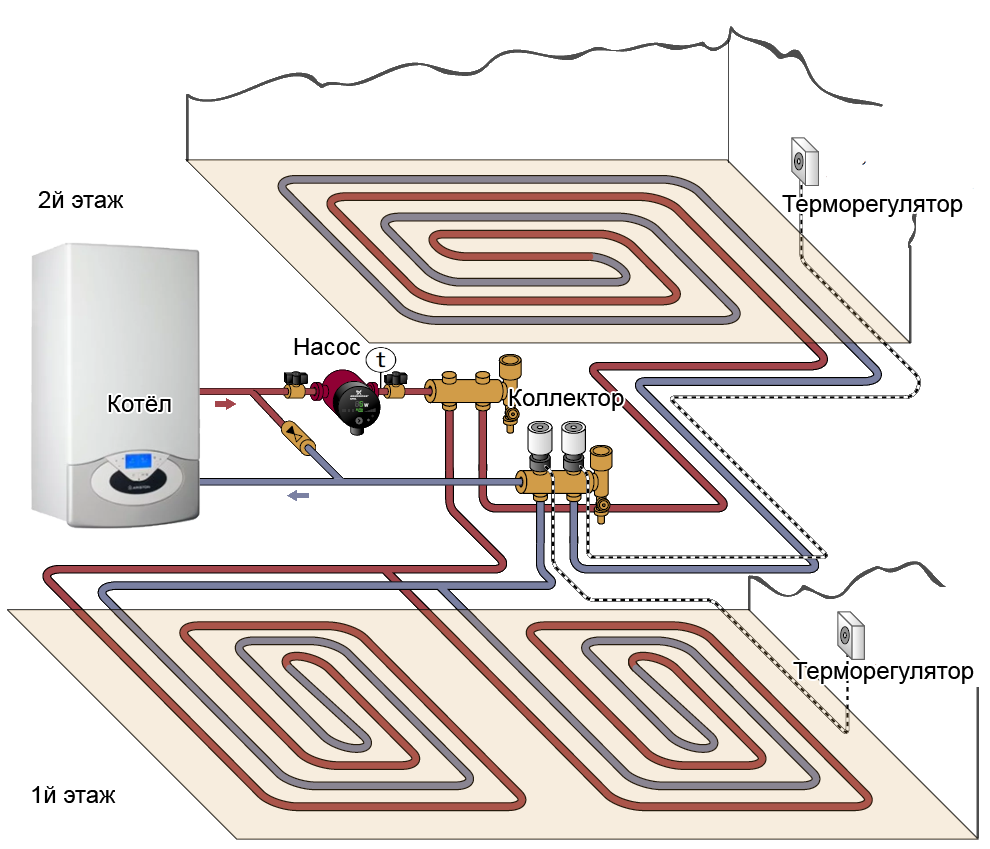

Схема укладки труб теплого пола

Расчет требуемого материала

Это в основном касается труб. На их количество будет влиять два параметра:

• площадь комнаты;
• шаг укладки.

С первым понятно, определить площадь несложно. Шаг будет зависеть от нескольких факторов:

• назначение комнаты;
• у комнаты есть внешние стены или нет;
• сколько окон в комнате.

К примеру, если это закрытая терраса частного дома, то все факторы присутствуют. Значит, нужно использовать шаг укладки труб минимальным – 7,5-10 см. На террасе большие теплопотери. Чем реже уложить, тем больше труб поместятся, тем больше тепла будет исходить от отопления.

Есть формула, по которой можно определить длину трубной разводки:

L=S/1,1k, где:

• S – площадь комнаты;
• k – шаг укладки;
• 1.1 – 10% на изгибы трубной конструкции.

Сюда можно добавить расстояние до коллекторного шкафа.

Инструменты и материалы

Инструментов требуется немного. В основном для заливки стяжки и укладки кафеля:

• строительный миксер;
• шпатель обычный и зубчатый;
• емкости для замеса раствора и клея;
• рулетка и линейка;
• резиновый молоток;
• плиткорез и маркер;
• строительный уровень;
• правило;
• отвертки, разводной ключ;
• губка.

Из материалов:

• трубы;
• один из видов фиксаторов для них;
• демпферная лента;
• гидро- и теплоизоляционный материал;
• сухая смесь для стяжки;
• керамическая плитка;
• крепежные изделия;
• строительный скотч.

Труба из сшитого полиэтилена

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Система

Чаще всего водяные теплые полы подсоединяются к системе отопления, которая работает от котла. Также выпускаются и другие приборы, предназначенные для этих целей. Выбирается такое устройство исходя из индивидуальных предпочтений владельцев жилого помещения и их финансовых возможностей.

Почти во всех системах такого типа используется циркуляционный насос. Он необходим, потому что нагревательные элементы располагаются ниже уровня пола, и невозможно сделать контурный самотек горячей воды. А так как она всегда будет перемешиваться, то будут появляться холодные области.

Есть мастера, которые стремятся изготовить насосный узел самостоятельно, при этом тратится много труда и времени. Профессионалы в этой области советуют покупать уже готовое устройство, в котором кроме насоса с необходимой производительностью имеются еще и дополнительные механизмы, собранные в часть системы.

Приобретенный насосный узел требуется только установить в нужное место согласно разработанному проекту либо руководству.

Следует понимать, что для соединения всех деталей конструкции теплого пола существует большое количество разнообразных способов. Однако нельзя однозначно утверждать, что среди них какой-то метод является абсолютно идеальным. По этой причине среди мастеров постоянно возникают дискуссии. Поэтому сначала следует изучить все наиболее часто используемые методы соединения, а затем уже выбрать самый подходящий среди них.

В данном случае самое простое и очевидное решение – это приобрести продукцию, изготовленную на заводе, и выполнять ее установку строго по инструкции, которая прилагается к устройству. Но перед этим нужно выбрать готовую систему, подходящую по размерам помещения.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

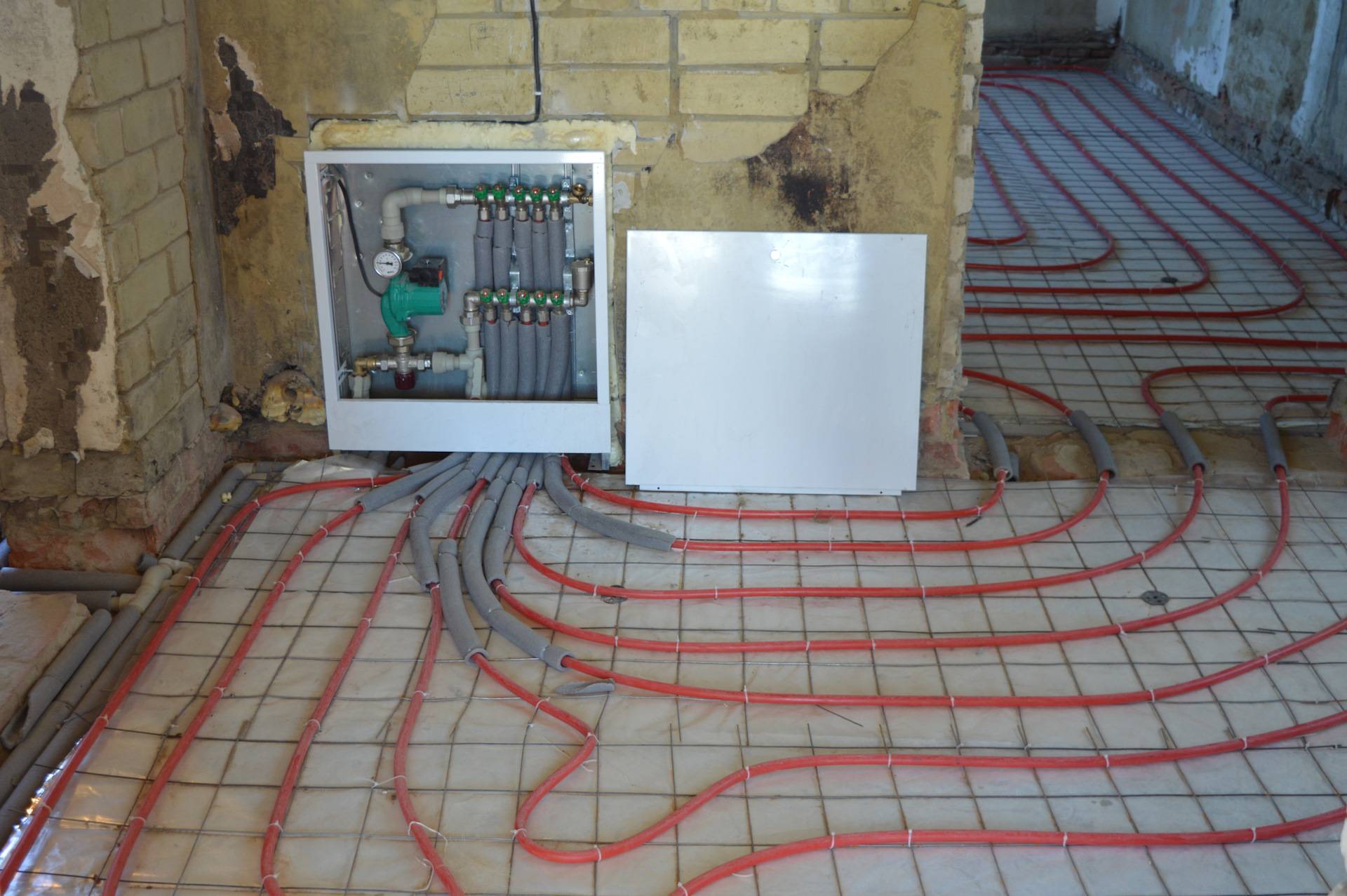

Схема подключения коллекторного типа

Применяется в том случае, когда в частном доме имеется отопительный котел. Перед подключением, трубы отопления должны быть уложены, а коллекторный шкаф – установлен.

Приведем несколько особенностей установки коллекторного шкафа.

Простейшая схема включения (водяной теплый пол без насоса) устроена так: имеется два коллектора. К одному подключают трубы прямой подачи воды, а к другому – «обратка». Коллекторы подключают к трубам, наполненным носителем тепла.

Несмотря на простоту, специалисты не жалуют этот метод, поскольку регулирование температуры воды, которая подается от котла, практически не представляется возможным. Перекрытие запорного клапана проблемы не решает. Поскольку нагревание напольного покрытия до температуры, превышающей тридцать градусов, недопустимо, — регулирование температуры воды должно быть предусмотрено в обязательном порядке.

Место установки смесительного насоса – между трубой подвода и подающим коллектором. Третий выход насоса используется для выведения воды от коллектора на «обратку». Благодаря этому, в подачу может добавляться холодная вода. Если вы уверены в том, что вода не будет перегреваться, можно обустроить водяной теплый пол без коллектора.

Возможность замены смесительного насоса трехходовым смесителем

Данная схема применяется, когда при нормальной циркуляции воды необходим дополнительно еще один насос. Установка смесительного вентиля производится на выходе из коллектора на «обратке».

Коллекторы, с одной стороны, соединяются с трубами отопления. С другой стороны, оба коллектора снабжаются разветвителем. В верхней его части обустраивается воздухоотводное устройство. Внизу разветвителя ставится сливной кран. Если нет опыта в монтаже подобных конструкций, можно приобрести готовый к монтажу узел.

Назначение циркулярного насоса

Применяется в случае достаточно слабого напора воды, в случае, когда необходимости в смесителе нет. Чтобы было удобно регулировать температуру, предпочтительнее приобрести насос циркулярного типа с термостатом. Желательно устанавливать насос на «обратке», чтобы он не забирал температуру воды. Если вы именно этого и добиваетесь, то можно установить циркулярный насос на прямом ходе.

При выборе циркуляционного насоса учитываются два фактора: производительность и напор. Производительность насоса выбирается таким образом, чтобы он в течение часа смог перегнать объем воды, втрое превышающий величину суммарного объема отопительной системы. Желательно, чтобы запас производительности насоса составил от 10 до 20%. Устройство, по крайней мере, не будет работать на износ, да и в сильные холода не будет проблем, связанных с недостаточным отоплением.

Сила напора должна быть достаточной, чтобы успешно преодолеть все изгибы «змейки» труб теплого пола. Все точки помещения должны обогреваться.

При выборе насоса желательно использовать изделия с использованием «мокрого ротора». Шум от работы насоса при этом – минимальный.

Особенности теплоизоляции водяного пола

Толщина слоя теплоизоляции над почвой укладывается не меньше чем на 50 мм, а между этажами – не менее 20 мм. Самым распространенным утепляющим материалом является полистирол на фольге. Сейчас все чаще применяется плитный материал из пенополистирола. Поверх плит укладывается гидроизоляция (для этого применяется полистирол высокой плотности). Укладка плит начинается от дальнего угла (слева направо и к выходу). Теплоизоляционное покрытие укладывается по всей площади пола, что обеспечит ровный и надежный монтаж напольного покрытия.

После того, как вся система будет смонтирована и подключена, производится испытание работоспособности системы. Такая проверка проводится в течение нескольких часов. Если герметичность системы не вызывает сомнений, можно, не выключая отопления, продолжать работу над бетонной стяжкой и обустройством напольного покрытия.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика

При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

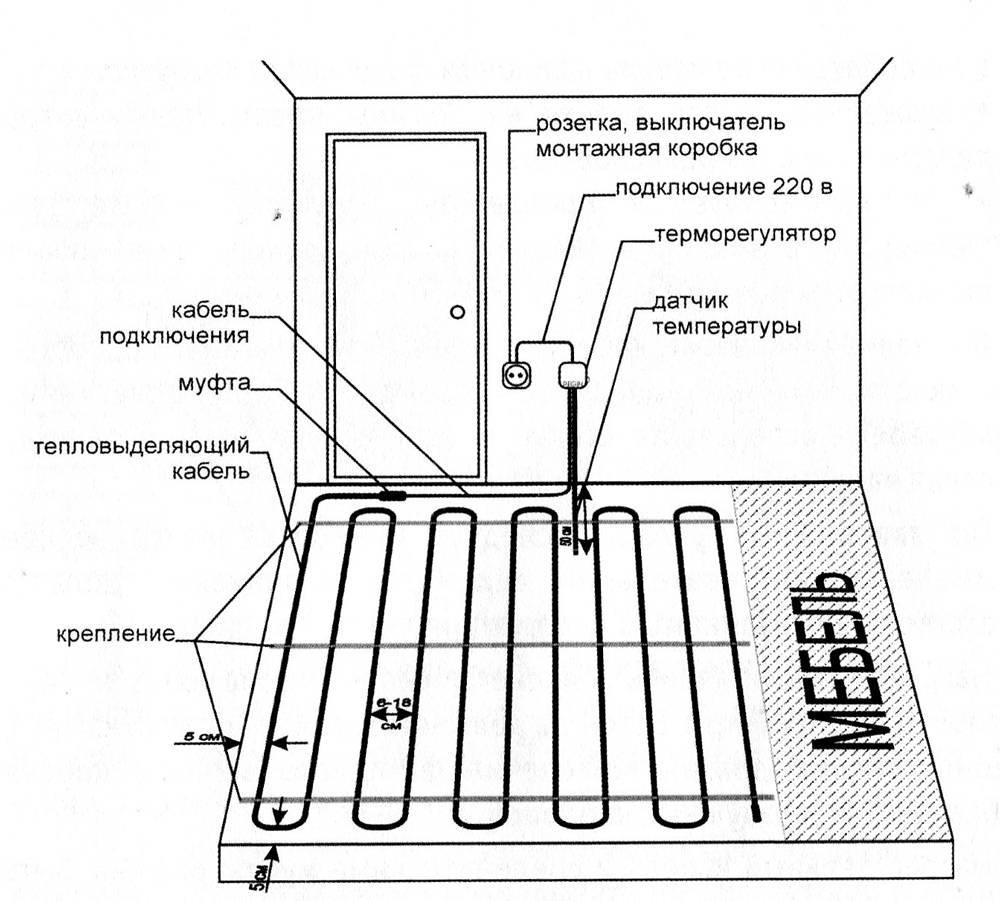

Заводской набор для электрического теплого пола.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Облегченный водяной пол своими руками

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

Схема укладки водяного пола в деревянном доме

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Заключение

В приведенном выше материале редакции портала получен положительный ответ на вопрос: нужен ли теплый пол в частном доме на основе настильной системы укладки труб для жидкостных теплоносителей. Подведем краткие итоги:

• конструкция легкая и надежная;
• затраты на обогрев минимальные по сравнению со всеми возможными способами отопления;
• ремонт течи не представляет сложностей за исключением пола из плитки. При этом плиточный пол легче разбить, чем стяжку толщиной 5-6 см;
• толщина напольного пирога не превышает 5 см;
• рассеивающие пластины быстрее прогревают помещение, чем бетонный монолит, залитый на контур;
• быстрый и не очень сложный монтаж.

К недостаткам можно отнести:

• более низкую теплоотдачу настильной системы;
• высокую стоимость вспомогательных материалов, особенно алюминиевых рассеивателей в комплекте со специальной подушкой из полистирола (с бобышками).
