Изготовление каркаса распашных ворот
Определившись с размером профильной трубы, рассчитав количество необходимого материала можно отправляться за покупками в строительный магазин. Приготовив материал можно приступать к самостоятельному монтажу каркаса. Резка элементов осуществляться болгаркой. Диск используется самый простой. Достаточно использовать инструмент среднего размера. Каждую деталь необходимо соотносить с разработанным эскизом
Важно тщательно мерить перед резкой. Соединение подготовленных элементов осуществляется, используя сварку
Соединение считается прочным, долговечным. Монтируя каркас важно проверять углы, линии на ровность. Готовый каркас необходимо покрыть грунтовкой, затем специальными лакокрасочными средствами. Защита существенно продлит срок годности металлической конструкции и защитит ее от негативного воздействия влаги с последующим образованием коррозии.
Финишная отделка
Обшивка воротных створок профнастилом
Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.
Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала
Крепить его нужно на внутреннюю трубу специальными приспособлениями.
Виды ворот
Итак, для начала нужно определиться, какие именно ворота Вы хотите сделать. Существует несколько видов систем, и каждая из них имеет как свои преимущества, так и недостатки.
Распашные.
Простейший вариант, встречающийся повсеместно. Конструкция у них довольно простая: две створки, распахивающиеся в разные стороны. Изготовить такие ворота и установить их проще всего. Срок службы также обещает быть долгим. Но есть здесь и слабые стороны. Так, Вы должны следить за тем, чтобы выездной путь (в сторону открывания) был очищен, иначе ворота просто не будут распахиваться. Если Вы захотите приобрести автоматику, Вас будут поджидать серьёзные расходы: створок у конструкции две, и механизм требуется на каждую из них.
Откатные.
Здесь имеется только одна створка, так что, если Вы решите автоматизировать её, это обойдётся дешевле, чем с предыдущей конструкцией (и не только с ней). Кроме того, при открывании она движется вдоль стены, что уже не занимает много пространства. Подобные ворота делятся ещё на три подвида:
— рельсовый. Основной особенностью этого типа является рельса, по которой передвигается створка.
— подвесной. Здесь конструкция для передвижения находится сверху. Это удобно, так как её можно продолжить и над въездом, что сделать внизу не так просто. Такой вариант обойдётся довольно дорого.
— консольный. Самая сложная конструкция, в основу которой входят консольные механизмы и швеллерная балка. Зато не издаёт сильных шумов при открывании, да и направляющая не забивается так, как в случае с рельсовым видом.
Раздвижные.
Предусматриваются две створки, разъезжающиеся в разные стороны. Такой выбор подойдёт тем, у кого места за въездом немного, и вся конструкция с одной стороны не помещается. Кроме того, пользоваться проездом и калиткой одновременно получится только в том, случае, если последняя находится подальше от системы, иначе створка будет перекрывать её.
Изготовление откатных ворот
Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

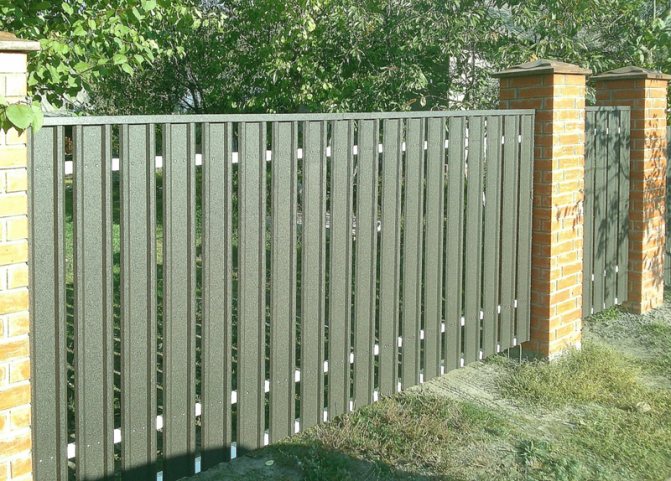

Забор частного дома
Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:
- подвесной;
- рельсовый;
- консольный.
Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.
Фотография откатных ворот консольной конструкции представлена ниже.
Небольшой размер
Монтаж створок откатной конструкции
Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.
Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.
Схема откатной сварной створки с фундаментом
- На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
- Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
- Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.
Чертеж с расчетом размеров для сварки
Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.
Откатные ворота своими руками — выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.
Выбор створки
Створка откатных ворот
К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой
Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом
Все это следует учитывать при создании чертежей.
Материалы для полотна
Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.
Дерево
Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.
Профнастил
Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.
Сендвич-панели
Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.
Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.
Выбор комплектующих
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
- Combi Arialdo и Flatelli Comunello из Италии.
- Ролтэк и Doorhan из России.
- Alutech из Беларуси.
Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.
Вступление
Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено. Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование. Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.
Как заменить самодельную фурнитуру на заводскую, когда ворота уже готовы
Один из наших клиентов столкнулся с такой проблемой: после установки автоматики привод сильно грелся во время перемещения створки, потому наши специалисты решили выехать на место, чтобы выявить причину. При визуальном осмотре ворот все стало понятно – фурнитура была сделана самостоятельно и в самых ответственных узлах не соответствовала необходимым требованиям.
Наши специалисты предложили заменить самодельную фурнитуру на заводскую отечественно производителя «Світ Воріттм» . И далее я расскажу, что было сделано.
Демонтировали створку. Для этого нужно убрать из направляющего рельса нижний концевой ролик и полностью открыть створку, чтобы она сошла с роликовых опор.
Далее уложили полотно на ровную поверхность и начали срезать болгаркой сварочные швы, которые крепили направляющую квадратную трубу к каркасу створки.
На фото ниже Вы можете видеть одну из причин, по которой ворота клинили и привод сильно грелся: направляющий рельс сильно деформирован и очень ржавый.
Монтажники решили использовать направляющий рельс украинского производства, который изготовлен из стали с повышенным содержанием углерода, чтобы от нагрузки он не деформировался.
Снизу направляющей временно было приварено два металлических профиля длиной по 600 мм, которые нужны в качестве подставок, чтобы дальнейшие работы выполнять с горизонтально установленной створкой.
Створку установили на направляющий рельс и начали соединять с ним ее нижнюю трубу каркаса.
Соединение выполнялось сваркой с двух сторон прихватками в шахматном порядке шагом 700 мм длиной шва 20-30 мм.
Обратите внимание! Соединение сплошными швами запрещено, иначе направляющий профиль может быть деформирован и ворота будут клинить
После того, как рельс был прикреплен к створке, был использован автомобильный герметик, чтобы закрыть зазор между направляющим рельсом и трубой каркаса створки. Таким образом была исключена вероятность попадания между изделиями влаги, которая могла бы привести к появлению ржавчины.
Далее направляющий рельс и нижняя труба каркаса были прогрунтованы и покрашены в три слоя. Монтажники саму створку не трогали (покраска), поскольку такая задача не стояла.
Далее специалисты приступили к демонтажу старых роликовых опор, которые мягко говоря, уже не годились к дальнейшей эксплуатации.
Вместо них были использованы изделия с усиленными подшипниками, которые имели металлические обоймы.
После того, как роликовые опоры были установлены в необходимое положение, и створка начала легко передвигаться, основание опор обварили по периметру, соединив с горячекатаным забетонированным швеллером.
Далее были закреплены новые верхний и нижний улавливатели, а также верхняя пластина с роликами.
На этом замена самодельной фурнитуры на заводскую была закончена. Включив привод автоматики при перемещении ворот заказчик и монтажники убедились, что мотор-редуктор больше не греется, то есть причины были устранены.
Акция!
При покупке фурнитуры, которую рекомендуют наши специалисты, в качестве подарка будет вместе с заказом выслана пошаговая инструкция по изготовлению и монтажу откатных ворот, а также их комплектующих.
Советы по отделке и эксплуатации
Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.
Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям
Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.
Ворота из пластизола отличаются прочностью и практичностью
Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.
Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:
- не создавать препятствий для движения ворот;
- визуально контролировать открытие и закрытие конструкции;
- не стоять в зоне движения створки;
- отказываться от использования ворот при повреждении управляющих устройств;
- не пытаться самостоятельно переделать конструкцию ворот;
- не использовать ворота как средство для перемещения каких-либо объектов.
Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.
Как сделать распашные ворота?
К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.
Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.
Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.
Установка столбов
Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.
Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.
Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.
Изготовление каркаса и возведение конструкции
Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.
Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.
После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.
Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Разновидности раздвижных конструкций
Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.
Металлические ворота бывают таких видов:
- Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
- Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
- Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.
Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.
