Как установить бойлер в квартире: монтаж и подключение своими руками

Как установить проточный водонагреватель?

Установка проточного водонагревателя

Проточные бойлеры бывают переносные и стационарные.

В первом случае никаких сложностей. Вода обычно подаётся из душа без распылителя. Для установки переносного прибора нужно:

• Выбрать место.
• Определиться с местом для крепежа с учётом длины проводки, чтобы дотянулась до розетки.
• Сделать отверстия и вкрутить в них крюки.
• И повесить устройство на них, подведя шланг и включая в сеть.

Если устанавливаете проточный водонагреватель и у вас только холодная труба:

Решить с местом

Важно, чтобы устройство было недалеко от трубы.

Повесить водонагреватель на крюки.

И если есть выход с краном, подвести к нему и прибору шланг.

Не забыть о выходе устройства. Подведите к нему шланг, а второй конец к смесителю.

Если точек для забора не одна, положить прокладку, а только потом подвести шланг нагревателя к холодной трубе.

 Лучшие вытяжки для кухниУстановка водонагревателя в ванне

Что делать, если устанавливаете водонагреватель в ванне, а отдельного выхода нет? Придумать его самому!

Для этого:

• Закрыть подачу воды, а её остатки слить.
• Разрезать трубу поближе к нагревателю.
• В разрез установить тройник. Поможет паяльник.
• На тройник поставить кран.
• И подвести шланги к устройству.

После установки проточного нагревателя проверьте герметичность. Откройте воду и посмотрите, не протекают ли стыки. А после уже запустите нагреватель, проверить, как он греет.

Устанавливая проточный водонагреватель, когда трубопровод с холодной и горячей водой, дополнительно нужно поставить два крана и тройник. Для этого:

• Тройник установить на горячей трубе.
• Один кран повесить перед тройником, а второй на выходе из устройства.

Так, можно будет открывать и закрывать горячую воду от разных источников. Например, если пользуетесь центральной водой, нужно закрыть все краны нагревателя. А если пользуетесь водой из бойлера, то краны от него открываются, а кран перед тройником – закрывается.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

На какой высоте вешать водонагреватель накопительный

лБЛПК ЧЕУ ЧЩДЕТЦЙЧБАФ УФБОДБТФОЩЕ УФЕОЩ Ч ЧБООПК ЛПНОБФЕ ЙЪ БУВПГЕНЕОФОПК РМЙФЩ?

ч РТЙОГЙРЕ, НЩ ХУРЕЫОП ХУФБОБЧМЙЧБМЙ ВБЛЙ ОБ УФЕОЩ ЙЪ БУВПГЕНЕОФОПК РМЙФЩ ДП 120М, Б ЬФП РТБЛФЙЮЕУЛЙ РТЕДЕМ ВПКМЕТПЧ ВЩФПЧПЗП РТЙНЕОЕОЙС, РПДЧЕЫЙЧБЕНЩИ ОБ УФЕОХ.

йНЕЕФ МЙ ЪОБЮЕОЙЕ, ОБ ЛБЛПК ЧЩУПФЕ ПФ РПМБ ТБЪНЕЭБФШ ОБЗТЕЧБФЕМШ?

дМС ОПТНБМШОПЗП ЖХОЛГЙПОЙТПЧБОЙС ВБЛБ ЧЩУПФБ РПДЧЕУБ ПФ РПМБ ОЕ ЙНЕЕФ ЪОБЮЕОЙС, ФБЛ ЛБЛ ЗПТСЮБС ЧПДБ РПДБЕФУС ЙЪ ОЕЗП РПД НБЗЙУФТБМШОЩН ДБЧМЕОЙЕН. пДОБЛП ОЕПВИПДЙНП ПВЕУРЕЮЙФШ ХДПВУФЧП Ч ЬЛУРМХБФБГЙЙ: 1. ЧПЪНПЦОПУФШ ЪБНЕОЩ БОПДБ (1ТБЪ Ч 1,5 — 2,5 ЗПДБ Ч ЪБЧЙУЙНПУФЙ ПФ ЙОФЕОУЙЧОПУФЙ ЙУРПМШЪПЧБОЙС). лБЛ РТБЧЙМП, ПО ПФЧЙОЮЙЧБЕФУС Й ЙЪЩНБЕФУС УОЙЪХ. фТХВЩ ИПМПДОПК Й ЗПТСЮЕК ЧПДЩ ФБЛЦЕ РПДИПДСФ УОЙЪХ (ЪБЧЙУЙФ ПФ ЛПОУФТХЛГЙЙ, ОП Ч ВПМШЫЙОУФЧЕ ЧЕТФЙЛБМШОЩИ ВПКМЕТПЧ ЬФП ФБЛ); 2. РЕТЕД ЪБНЕОПК БОПДБ ЙМЙ УОСФЙЕН ВБЛБ ОЕПВИПДЙНП УМЙФШ ЧПДХ УБНПФЕЛПН ЮЕТЕЪ ЧИПДОПК ЧЕОФЙМШ (ДМС ИПМПДОПК ЧПДЩ), Ф.Е. ЬФБ ФПЮЛБ ДПМЦОБ ОБИПДЙФШУС ЧЩЫЕ ЕНЛПУФЙ ДМС УМЙЧБ ЧПДЩ.

дПРПМОЙФЕМШОБС ЙОЖПТНБГЙС: хУФБОПЧЛБ ЧПДПОБЗТЕЧБФЕМС «THERMEX» РТЙЧПДЙФУС Ч УППФЧЕФУФЧЙЙ У НБТЛЙТПЧЛПК:

тЕЛПНЕОДХЕФУС ХУФБОБЧМЙЧБФШ ЧПДПОБЗТЕЧБФЕМШ НБЛУЙНБМШОП ВМЙЪЛП ПФ НЕУФБ ЙУРПМШЪПЧБОЙС ЗПТСЮЕК ЧПДЩ, ЮФПВЩ УПЛТБФЙФШ РПФЕТЙ ФЕРМБ Ч ФТХВБИ. вПКМЕТ РПДЧЕЫЙЧБЕФУС ЪБ ЛТПОЫФЕКО ЛПТРХУБ ОБ ЛТАЛЙ, ЪБЛТЕРМСЕНЩЕ Ч УФЕОЕ. дМС ХУФБОПЧЛЙ ЧЕТФЙЛБМШОЩИ НПДЕМЕК (30-100 МЙФТПЧ) ЙУРПМШЪХАФУС ДЧБ ЛТАЛБ. тБУУФПСОЙЕ НЕЦДХ ЛТАЛБНЙ ДПМЦОП ВЩФШ 180 НН. зПТЙЪПОФБМШОЩЕ НПДЕМЙ (50 — 200 МЙФТПЧ) ХУФБОБЧМЙЧБЕФУС ОБ ЮЕФЩТЕ ЛТАЛБ ЪБ РЕФМЙ, ЙНЕАЭЙЕУС Ч ЛТПОЫФЕКОБИ ЧПДПОБЗТЕЧБФЕМС. тЕЛПНЕОДХЕФУС ХУФБОБЧМЙЧБФШ ВПКМЕТ ОБ ТБУУФПСОЙЙ ОЕ НЕОЕЕ 20-25 УН ПФ РПФПМЛБ Й ПФ ВМЙЦБКЫЙИ УФЕО. дМС ПВУМХЦЙЧБОЙС ЬМЕЛФТПЧПДПОБЗТЕЧБФЕМС «THERMEX» ТБУУФПСОЙЕ ПФ ЪБЭЙФОПК ЛТЩЫЛЙ ДП ВМЙЦБКЫЕК РПЧЕТИОПУФЙ Ч ОБРТБЧМЕОЙЙ ПУЙ УЯЕНОПЗП ЖМБОГБ ДПМЦОП ВЩФШ ОЕ НЕОЕЕ: — 30 УН, ДМС НПДЕМЕК 10 — 80 МЙФТПЧ; — 50 УН, ДМС НПДЕМЕК 100 — 200 МЙФТПЧ.

еУФШ МЙ ЛБЛЙЕ-ОЙВХДШ ТЕЛПНЕОДБГЙЙ РП ДЙБНЕФТХ ФТХВЩ?

уМЕДХЕФ МЙ ПУХЭЕУФЧМСФШ УМЙЧ ЧПДЩ ОБ ЧТЕНС, ЛПЗДБ ОБЗТЕЧБФЕМШ ОЕ ЙУРПМШЪХЕФУС Й ОХЦОП МЙ РТЕДХУНПФТЕФШ ДМС ЬФПЗП ЛТБО?

еУМЙ ЧПДПОБЗТЕЧБФЕМШ ОЕ ЙУРПМШЪХЕФУС ДМЙФЕМШОПЕ ЧТЕНС (ПФ РПМХЗПДБ Й ВПМЕЕ), УМЙЧБФШ ЧПДХ ЙНЕЕФ УНЩУМ. ч ДТХЗЙИ УМХЮБСИ УМЙЧ ЧПДЩ ПУХЭЕУФЧМСЕФУС ФПМШЛП РТЙ ЧУЛТЩФЙЙ ВБЛБ. еУМЙ чЩ ОЕ РПМШЪПЧБМЙУШ ВБЛПН 1НЕУСГ Й ВПМЕЕ, УФПЙФ РЕТЕД ЧЛМАЮЕОЙЕН ЧЩРХУФЙФШ ЪБУФПСМХА ЧПДХ Й ОБРПМОЙФШ ЕЗП УЧЕЦЕК, РТПУФП ПФЛТЩЧ ЛТБО ЗПТСЮЕК ЧПДЩ. оЙЛБЛЙИ ДПРПМОЙФЕМШОЩИ ЛТБОПЧ ДМС УМЙЧБ ВБЛБ ОЕ ФТЕВХЕФУС. вПКМЕТ РПМОПУФША ЛПНРМЕЛФХЕФУС ЪБЧПДПН-ЙЪЗПФПЧЙФЕМЕН (ЙНРПТФОЩК), ЛТПНЕ ЛТЕРЕЦБ ДМС «Thermex».

дПРПМОЙФЕМШОБС ЙОЖПТНБГЙС: уМЙЧ ЧПДЩ ЙЪ ЧПДПОБЗТЕЧБФЕМС Й ЪБНЕОБ НБЗОЙЕЧПЗП БОПДБ. дМС ЪБНЕОЩ НБЗОЙЕЧПЗП БОПДБ ОЕПВИПДЙНП ЧЩРПМОЙФШ УМЕДХАЭЕЕ: — ПФЛМАЮЙФШ ЬМЕЛФТПРЙФБОЙЕ ПФ ЧПДПОБЗТЕЧБФЕМС; — ДБФШ ПУФЩФШ ЗПТСЮЕК ЧПДЕ ЙМЙ ЙЪТБУИПДПЧБФШ ЕЕ ЮЕТЕЪ УНЕУЙФЕМШ; — РЕТЕЛТЩФШ РПУФХРМЕОЙЕ ИПМПДОПК ЧПДЩ Ч ВПКМЕТ; — ПФЧЙОФЙФШ РТЕДПИТБОЙФЕМШОЩК ЛМБРБО; — ОБ РБФТХВПЛ РПДБЮЙ ИПМПДОПК ЧПДЩ ОБДЕФШ ТЕЪЙОПЧЩК ЫМБОЗ, ОБРТБЧЙЧ ДТХЗПК ЕЗП ЛПОЕГ Ч ЛБОБМЙЪБГЙА; — ПФЛТЩФШ ЛТБО ЗПТСЮЕК ЧПДЩ ОБ УНЕУЙФЕМЕ Й УМЙФШ ЧПДХ ЙЪ ЧПДПОБЗТЕЧБФЕМС; — УОСФШ ЪБЭЙФОХА ЛТЩЫЛХ, ПФЛМАЮЙФШ РТПЧПДБ, ПФЧЙОФЙФШ Й ЙЪЧМЕЮШ ЙЪ ЛПТРХУБ ПРПТОЩК ЖМБОЕГ; — ЪБНЕОЙФШ НБЗОЙЕЧЩК БОПД; — РТПЙЪЧЕУФЙ УВПТЛХ Ч ПВТБФОПК РПУМЕДПЧБФЕМШОПУФЙ; — ЪБРПМОЙФШ ЧПДПОБЗТЕЧБФЕМШ ЧПДПК Й ЧЛМАЮЙФШ ЬМЕЛФТПРЙФБОЙЕ.

йЪ ПРЙУБОЙС РТПГЕДХТЩ УМЙЧБ ЧПДЩ УМЕДХЕФ, ЮФП ВЕЪ ОЕПВИПДЙНПУФЙ ДБООХА ПРЕТБГЙА РТПЙЪЧПДЙФШ ОЕ ОБДП, ФБЛ ЛБЛ ПОБ УЧСЪБОБ У ЮБУФЙЮОПК ТБЪВПТЛПК РПДЧПДЛЙ ЧПДЩ Л ВБЛХ. нЩ ТЕЛПНЕОДХЕН ЬФП ДЕМБФШ ФПМШЛП ДМС ЪБНЕОЩ НБЗОЙЕЧПЗП БОПДБ. лБЛ ДПМЗП УМХЦЙФ НБЗОЙЕЧЩК БОПД?

Правила установки водонагревателя — правильный монтаж

Если с установкой проточного водогрейного прибора, как правило, не возникает проблем, то самостоятельный монтаж устройства накопительного типа может осложняться необходимостью создать бойлеру определенные условия.

При установке такого оборудования в обязательном порядке учитывается ширина и высота стены, выделенной под крепление прибора, а также габариты выступа накопительного водонагревателя.

Схема подключения электрического накопительного водонагревателя

Особого внимания требует выбор крепежных элементов с учетом материала стены. Не следует осуществлять подключение к одному электрическому кабелю, помимо водогрейного устройства, других мощных бытовых приборов. Кроме всего прочего, запрещено производить подсоединение прибора напрямую к электрическому автомату.

Горизонтальные накопительные приборы устанавливаются строго в горизонтальном положении, а водогрейные устройства вертикального типа — только вертикально.

Цена за внешнюю установку

Если после изучения материала по самостоятельной установке бойлера, вы решили все-таки довериться профессионалам, то ценовой диапазон будет варьироваться в зависимости от необходимого количества работ и объема устройства:

• В базовую установку прибора входит монтаж, обеспечение герметизации, подсоединение к сети, а также к водопроводу, монтаж клапана и инструктаж по ТБ.
• К дополнительным услугам можно отнести установку тройника, автомата, кранов и вентилей, а также перфорацию стен и прокладку кабеля.

С помощью этого перечня можно понять, что стоимость услуги варьируется от проделанной работы. Прежде чем принять решение, необходимо взвесить все плюсы и минусы, после чего вы возможно придете к мысли о самостоятельной установке. Самое главное, что теперь вы знаете как правильно установить бойлер. Глаза боятся — руки делают!

Подключение накопительного водонагревателя к водопроводу – схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» – это «стояки»
– две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется – то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают – вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 – сливной вентиль – кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся – вода просто не будет вытекать из емкости.

Выбираем бойлер – сколько литров понадобится

Мы решили затронуть эту тему, поскольку от объема водонагревателя зависит нормальное обеспечение дома горячим водоснабжением (сокращенно – ГВС). Покупать бак с большим запасом воды тоже бессмысленно:

• возрастает время нагрева до комфортной температуры;
• цена оборудования повышается;
• усложняется установка накопительного водонагревателя из-за большого веса аппарата + приличный объем воды.

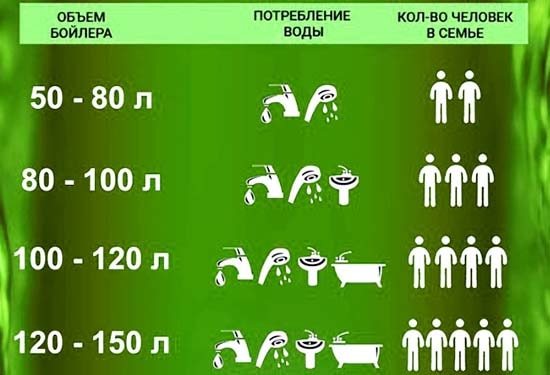

Вместительность накопительного резервуара подбирается по расходу смешанной (теплой) воды на 1 жильца в сутки – 20 л для гигиенических нужд, еще 12 л – для хозяйственных. Бойлер на сколько литров нужен в итоге:

• при экономном потреблении семье из 2 человек достаточно 50 л, комфортном – 80 л;
• 3 чел. – 80…100 л;
• 4 члена семьи – 100…120 литров;
• 5 и более жильцов, активно пользующихся горячей водой – 120…150 л.

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

1. Необходимо учитывать, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Поэтому ставим метку ниже потолка на 20 см.
2. Далее от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
3. На стене отмечаем это расстояние от уже нарисованной метки, и с помощью уровня проводим горизонтальную линию. На этой высоте мы будем крепить агрегат.
4. Теперь нужно определиться с центром линии, от которого будет откладываться расстояние до петель. Если вы хотите установить накопительный водонагреватель в нише, то находится центральная точка между стенами. Если монтаж производится в широкой комнате, то отступите от стены необходимое расстояние, после чего измерьте расстояние между центрами крепежных отверстий.
5. От центра линии на стене отмерьте в обе стороны по половине расстояния между петлями. Таким образом вы получите проекцию крепежных отверстий.

6. При помощи перфоратора просверлите стену на нужную глубину (глубина зависит от размера дюбеля или анкерного болта). Крепление водонагревателя к стене из кирпича лучше производить, используя пластиковый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.

7. Для крепления бойлера к бетонной стене лучше использовать анкеры. Забейте их в отверстие и, вращая крюк, прочно зафиксируйте.

8. Теперь, когда крюки установлены, повесить водонагреватель на стену, зацепив его на монтажную планку, не составит труда. Первичный монтаж накопительного водонагревателя можно считать законченным.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее. Обратный клапан в такой схеме применить не получается

Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Особенности установки электрического водонагревателя

Прежде чем подключать накопительный электрический бойлер к водопроводу или электрической сети важно ознакомиться с требованиями, которые предъявляются к безопасности эксплуатации водонагревательного устройства

К электрическому водонагревателю и узлам его управления должен быть обеспечен свободный доступ, в случае необходимости проведения ремонтных или профилактических работ. Крепление водонагревателя накопительного типа должно выполняться только на несущих стенах квартиры. В первую очередь — это обусловлено достаточно большим весом устройства наполненного водой

Так, например, если общая масса водонагревателя с полным резервуаром составляет 80 кг, то стена должна выдержать 160 кг нагрузку

Важно чтобы электрические провода в квартире, к которым будет выполняться подключение бойлера, могли выдерживать высокие нагрузки. Поэтому в старых постройках, где нет уверенности в качестве электропроводки, целесообразно провести новый кабель непосредственно из распределительного щитка к водонагревательному прибору

На практике это выглядит следующим образом – если мощность бойлера составляет 1,5 кВт, понадобится медный кабель сечение, которого составляет 2 мм либо алюминиевый аналог толщиной от 3 мм.

Немаловажную роль играет состояние водопровода в квартире – если оно вызывает сомнения, то целесообразно перед установкой водонагревателя заменить старые поржавевшие металлические трубы новыми металлопластиковыми аналогами.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

• Провести монтаж оборудования при отключенной подаче воды;
• Врезка тройника для подключения агрегата;
• Установка вентилей;
• Монтаж фитингов;
• Установка обратного клапана на штуцере (входном);
• Клапан на входной водопровод;
• Подключение труб трубопровода холодной воды к агрегату;
• Подключение бойлера к электросети;
• Электропровода протягивают от агрегата к счетчику и автомату;
• Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Подключение к системе водопровода

Сливное отверстие нагревателей такого типа вне зависимости от модели обычно расположено снизу. Для начала стоит собрать и выполнить установку так называемой группы безопасности. Она представляет собой набор клапанов и фитингов, которые нужны для предотвращения разных ситуаций аварийного мира, которые могут появиться при работе прибора. Вверху следует установить переходник, который именуют «американкой», а после навинчивают бронзовый тройник.  К нижней части стоит подсоединить клапан обратного типа, который не даст воде выливаться обратно в систему водопровода. К боковому ответвлению тройника следует подсоединить дополнительный тройник.

На схеме отчетливо видно, как стоит выполнять подключение накопительного водонагревателя – стойки холодной и горячей воды, водопроводные краны, запорные краны, сливной вентиль и обратный клапан. Обычно на него прикрепляют предохранительный клапан на 6 бар, чтобы была возможность в автоматическом режиме понижать давление внутри емкости, если оно дошло до критического уровня. К этому тройнику следует подсоединить особый компрессионный фитинг для водопроводной трубы, и при избыточном давлении из накопителя часть воды будет отведена в канализационную систему.

Также существуют схема группы безопасности водонагревателя накопительного типа. Такой комплекс устройств помогает предотвращать опасное опустошение приборы и убирает излишки воды, если давление превысило норму. После монтажа прибора следует убедиться в том, что отверстие клапан давления осталось открытым, так как в противном случае устройство не сработает. Все резьбовые соединения следует уплотнять и загерметизировать.

Некоторые элементы из группы безопасности накопительного нагревателя воды соединяются при помощи резьбы. В соответствии нормам такие места следует уплотнять и обрабатывать при помощи герметика. Правильно установить бойлер своими руками несложно, главное, чтобы горячая и холодная воды были перекрыты перед врезкой. Между стояков с холодной водой и бойлером следует выполнить установку запорного крана, чтобы при необходимости можно было отключать воду, которая поступает в устройство, все соединения следует тщательно герметизировать. Далее стоит подвести дополнительную трубу, которая будет соединять нагреватель с системой горячего водоснабжения в квартире. Здесь потребуется и дополнительный запорный кран, который будет стоять между нагревателем и стояком с горячей водой.

Такой кран всегда должен быть перекрыт, чтобы нагретая вода из бойлера не попадала в общий горячий стояк дома. Еще раз проверьте, чтобы все соединения были уплотнены и загерметизированы. Запорный кран для холодной воды между стояками и нагревательным устройством должны быть установлены так, чтобы в закрытом виде это не препятствовало поступлению воды к остальным потребителям, и отсекая лишь бойлер. А подключение к системе ГВС следует выполнять таким образом, чтобы при необходимости вы могли восстановить поступление горячей воды с главного стояка на систему в квартире. На этом можно считать подключение к водопроводной системе завершенным, а определенные специалисты на таком этапе рекомендуют выполнить проверку – наполнить все водой, а после слить и проследить, не появляется ли течь. Такую проверку можно проводить лишь после того, как на всех соединениях полностью просохнет герметик.

Зацепление крючков за отверстия монтажной планки

После проверки надежности крепления можно подвесить бойлер на крючки.

Некоторые модели бойлеров имеют особую систему подвески. В их комплект входят специальные кронштейны, которые крепятся к стене с помощью дюбелей с шестигранной головкой под гаечный ключ. Форма штатных кронштейнов согласована с монтажной планкой водонагревателя, и подвесить такой бойлер труда особого не составит. Особой удобство может представлять специальный шаблон, иногда поставляемый вместе с технической документацией изделия – это предельно упростит процесс разметки отверстий.

Подключение бойлера к трубам холодного и горячего водоснабжения

Следующая важная задача – врезаться в трубы холодного и горячего водоснабжения. Примерная общая схема подключения приведена на рисунке:

Заключение

Если после прочитанного вы все-таки решились вызвать мастера для установки бойлера, то вы цена на эту услугу будет колебаться в довольно большом диапазоне. Ведь цена напрямую зависит от объёма устройства, количества проделанной работы для установки бойлера и много другое. Базовая установка бойлера имеет такие элементы как монтаж бойлера, подсоединение к электроснабжению, водопроводу, инструктаж по технике безопасности, а также довольно много различных элементов за которые придётся платить. Можно еще воспользоваться дополнительными услугами такими как установка крана, прокладка кабеля, установка автомата и тройника.

Теперь просим вас самостоятельно свесить все плюсы и минусы. Стоит ли каждые полгода платить мастеру за то, что он просто почистит ваш бойлер, ведь если вы в нем не разберетесь сразу, то последующая даже самая маленькая мелочь будет вас настораживать и вы вновь и вновь будете вызывать мастера. Мы советуем вам потратить несколько часов для изучения инструкции вашего бойлера, и в будущем делать все самому, таким образом вы не только сможете сэкономить свои деньги, а и помочь своим друзьям и знакомым с проблемой установки бойлера, а также помощью в его стабильной работе, после какой-либо неисправности.

Также мы предлагаем вам просмотреть видео по установки бойлера, посмотрите его внимательно, и проблема с установкой бойлера вас больше не затронет.
