Устройство односкатной крыши своими руками – пошаговое руководство

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Строительство крыши для гаража

Как сделать односкатную крышу своими руками? Рассматривать данный вопрос будем на примере строительства такого популярного объекта, как гараж с односкатной крышей.

Прежде чем начать стройку крыши, нужно провести небольшие подготовительные работы.

Как правило, начинать нужно с выбора материала для ее обустройства. Возможны следующие варианты:

  • черепица;
  • металлопрофиль;
  • металлочерепица;
  • ондулин;
  • рубероид.

Для каждого материала характерны свои особенности и преимущества, которые надо учитывать в каждом конкретном случае. Следующее, что нужно сделать — это рассчитать угол наклона односкатной крыши. Обычно наклона в 25 градусов будет более, чем достаточно. Минимальный уклон может быть и другим, все зависит от особенностей конструкции. Наклон влияет на способность кровли убирать навалившийся снег и осадки с поверхности. Как правило, на металлопрофиле вода будет задерживаться сильнее, чем на других материалах

Также при расчете угла наклона нужно учитывать месторасположение постройки, неважно, это будет односкатная крыша гаража или дома. Если местность ветреная, то угол можно делать немного меньше. Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше

Ну а если постройка стоит в тихом тенистом лесу, где ветра почти не бывает, угол делается больше.

Для строительства будут нужны:

  • стропила (стропильная система односкатной крыши имеет свои особенности);
  • балки;
  • обрешетки, возможно, и перекрытия.

Далее можно переходить к самому процессу. Строительство такого объекта, как односкатная крыша своими руками, пошагово будет выглядеть следующим образом:

Особое внимание уделяется устройству балок. Конструкция такова, что они должны находиться на расстоянии 0,7-0,8 м друг от друга. Установка производится на сейсмопляс или мауэрлат

Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах

Установка производится на сейсмопляс или мауэрлат. Односкатная крыша на гараж проектируется таким образом, что бы ее нижняя часть была расположена с подветренной стороны. Далее к балкам монтируются стропила, которые являются опорой для самой высокой части крыши. Количество стропил и балок должно быть одинаковым. Как результат, должен получиться прямоугольный треугольник из балок и вертикальной стропильной доски. После этого устанавливается стропильная нога, которая позже будет служить опорой для обрешетки. Одним краем она находится на краю балки в нижней части крыши, второй — на вертикальных стропилах.

Для каждой балки все действия из вышеуказанных пунктов повторяется. По окончанию начинается монтаж обрешетки. Оно организуется при помощи брусков 50х50 мм, которые нужно прибивать поперек стропил. Шаг между ними должен делаться такой, чтобы шиферный лист (как вариант, использование этого материала) мог перекрыть с запасом стоящие рейки с каждой стороны по 15 см.

Пройдя все указанные этапы, можно получить лишь неполный ответ на вопрос, как сделать односкатную крышу гаража, потому что на данном этапе закончено лишь строительство каркаса. После этого можно переходить к кровле. Если используется шифер, то установку его нужно начинать с нижних рядов. Крепление осуществляется специальными шиферными гвоздями в местах стыков четырех шиферных листов. Дополнительно к каждому листу по краям прибивается еще по 2 таких гвоздя, что будет препятствовать его поднятию от порывов ветра. После чего крышу можно утеплить.

Крепление стропил односкатной крыши

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

  • Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
  • Верхняя часть стопы, которая сложена из брусьев.
  • Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать. Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

  • Возможность легкого перемещения деталей из дерева один от другого
  • Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
  • Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется

Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

  • Выбрать врубки
  • Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

Крепление стропил

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

  • Экономия средств на покупке стройматериалов.
  • Простота конструкции, а значит, и монтажа.
  • Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
  • Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
  • Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
  • Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
  • Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

  • осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
  • периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

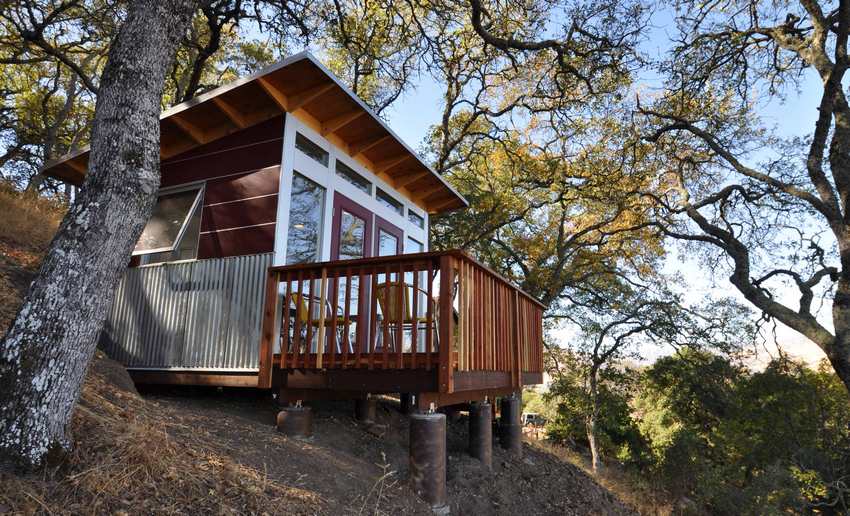

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Технология устройства

Монтаж стропильной системы разобьем на четыре шага:

Этапы строительства односкатной стропильной системы

Далее пошагово рассмотрим весь процесс строительства.

Подготовка материалов

Для монтажа стропильной системы подготовьте такие материалы:

  • Брус сечением не менее 5х10 см;
  • Доски 40х150 мм;
  • Бруски 50х30 мм;
  • Рубероид;
  • Битумная мастика;
  • Гидроизоляционная пленка;
  • Анкера;
  • Шурупы и стальные уголки.

Касаться расчета материалов не будем, так как сделать это вы сможете самостоятельно, когда ознакомитесь с технологией монтажа.

Устанавливаем брус-основу

Прежде чем приступить к сборке конструкции, необходимо установить основу стропильной системы, т.е. мауэрлат. Эта процедура выполняется так:

ИллюстрацииДействия
Гидроизоляция:

  • Обработайте поверхность стен битумной мастикой;
  • Уложите поверх битумной мастики слой рубероида, не дожидаясь ее высыхания.
Укладка мауэрлата на стены:

  • Подготовьте брус 5х10 см – обрежьте его по длине стен;
  • Уложите брус на стену;
  • Если стены не имеют закладных для крепления мауэрлата, просверлите сквозь него отверстия и закрепите анкерами. Если закладные имеются, просверлите отверстия в брусе в соответствии с расположением крепежей;
  • Стяните угловые стыки бруса стальными уголками и шурупами.
Крепление мауэрлата к вертикальной плоскости. У пристройки несущих стен максимум три, поэтому необходимо закрепить брус на стене основного строения. Делается это так:

  • Прочерчивается уровень, на котором будет располагаться брус;
  • Брус прикладывается к стене и просверливаются отверстия с шагом сантиметров 30;
  • Далее осуществляется крепление бруса к стене анкерами. Можно воспользоваться и обычными дюбель-гвоздями, но расположить их нужно чаще – на расстоянии не более 20 см.

Схема с вариантами устройства стропильной системы

Сборка стропильной системы

Прежде всего отмечу, что устройство односкатной стропильной системы во многом зависит от длины стропильных ног, т.е. от расстояния между несущими стенами. Поэтому вначале ознакомимся с возможными вариантами:

  • До 4,5-5 м. Конструкция не имеет никаких дополнительных элементов, т.е. стропила укладываются на мауэрлат противоположных стен. Единственное, если стены имеют одинаковую высоту, для обеспечения необходимого угла наклона под стропильными ногами устанавливаются стойки, на которые укладывается прогон;
  • 5-6 м. В этом случае верхняя часть стропильной ноги подпирается укосом, который упирается в стену. При этом для монтажа укоса к стене крепится брус. Угол расположения укоса должен находиться с пределах 45-53 градусов;
  • Более 6 м. При такой длине пролета под кровлей устанавливаются балки перекрытия. При этом стропильные ноги подпираются стойками и укосами, которые в свою очередь опираются на балки перекрытия.

Надо сказать, что последний вариант в плане реализации, достаточно сложный. Поэтому при длине пролета более 6 м целесообразней выполнить двускатную крышу.

Установка стропильной системы осуществляется следующим образом:

ИллюстрацииДействия
Установка стоек. Если стены строения имеют одинаковую высоту, монтаж односкатной конструкции начинается с установки опорной конструкции:

  • Выровняйте первую опору в вертикальной плоскости;
  • Закрепите опору на мауэрлате уголками и шурупами;
  • Точно так же установите остальные опоры;
  • Свяжите все стойки прогоном (балкой).Опоры устанавливаются под каждое стропило, поэтому шаг установки зависит от расположения стропил.
Укладка стропил:

  • Стропильные ноги нужно немного углубить в мауэрлате и прогоне. Для этого в них делаются пазы под стропила глубиной миллиметров на 10 под определенным углов, повторяющим угол наклона ската. Чтобы выполнить пазы, сделайте несколько пропилов ножовкой, после чего удалите лишнее дерево стамеской.Учтите, что ответные пазы должны располагаться на одной линии, перпендикулярной мауэрлату, так как от них зависит расположение стропил;
  • Вставьте стропила в пазы и зафиксируйте стальными уголками;
Установка дополнительных элементов. Если пролет большой, закрепите опоры или подкосы, о которых я говорил выше. Сделать их можно из тех же досок, из которых выполнены стропила. Для крепления этих деталей используйте стальные пластины и шурупы.
Монтаж торцевой доски. Свяжите торцы всех досок торцевой доской.

На этом стропильная система готова. Теперь осталось выполнить гидроизоляцию крыши и монтаж кровельного материала. Так как эта операция выполняется по стандартной схеме, которую я неоднократно описывал на страницах нашего портала, повторяться не буду.

Технология возведения

Чаще всего для каркасных домов используются наклонные стропила. Технология возведения такой односкатной крыши заключается в создании стен разной высоты. В результате стропила опираются и фиксируются нижним концом на балки перекрытий. Высокая стена или стойка является опорой для стропильной системы в верхней ее части. Желательно также установить дополнительные укосы или стойки, которые сделают конструкцию более жесткой и прочной. Такая технология односкатной крыши используется не только у каркасных домов, но и у кирпичных и блочных, что демонстрируют многие проекты.

Устройство крыши для одноэтажного дома

Как мы знаем, при строительстве каркасных домов большое значение придается вентиляции помещений. Крыша также может быть вентилируемой и не вентилируемой. Невентилируемая крыша обычно имеет небольшой угол наклона, и должна быть тщательно гидроизолирована и утеплена. Вентилируемая крыша имеет зазор между кровлей и перекрытием, в результате чего продлевается срок службы материала путем отвода водяных паров от утеплителя.

Не забывайте, что выбор кровельного материала зависит от выбранного вами угла наклона. Популярный в последнее время такой материал, как мягкая черепица, предполагает угол наклона до 10 градусов. Профнастил рекомендуется применять при угле от 10 до 20 градусов. Профнастил выбирают с продольным профилем и высотой волны от 3 см. Если угол наклона составляет от 20 градусов – используют ондулин или шифер. Металлочерепицу можно класть, если угол крыши составляет от 25 градусов и больше.

Устройство односкатной крыши начинается с установки мауэрлата и балок перекрытия. Второй этап представляет собой монтаж стропильной системы. Все элементы стропильной системы делаются из сухой доски 5 мм (по толщине). Они должны быть тщательно обработаны огнебиозащитой – можно в несколько слоев.

Все стропила должны быть жестко зафиксированы к нижнему и верхнему краям крыши. В стенах (верхней обвязке) заранее подготавливаются гнезда, куда будут укладываться балки перекрытия. Укладываются они на гидроизоляцию. На балках перекрытий или на мауэрлате закрепляют нижнюю часть стропильных ног. Более крепкая фиксация выполняется с помощью металлических накладок. Промежуточные подкосы и стойки используются для предания еще большей жесткости конструкции. Подкосы и стойки устанавливаются на балках перекрытия. Для фиксации также используют скобы или уголки из металла.

Чтобы сделать ровную конструкцию, начинают установку с крайних стропильных ног. Между ними натягивают веревку и, ориентируясь по ней, укладывают остальные стропила. Шаг ровняется расстоянию между балками перекрытия.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

  • Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть  устроен в процессе возведения стен.
  • Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
  • Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Особенности устройства конструкции

Основой является деревянная опорная конструкция, состоящая из горизонтальных, вертикальных балок и наклонных стропил. Поперечное сечение односкатной крыши выглядит в виде прямоугольного треугольника.

Кровельная односкатная конструкция состоит из следующих конструктивных элементов:

  • Мауэрлат — горизонтальный деревянный брус, уложенный на стены по всему периметру сарая.
  • Перекрытие представляет собой брус или доски, опирающиеся своими торцами на мауэрлат с шагом от 0,5 до 1 м.
  • Снизу элементы перекрытия подшивают досками, листами ОСБ или строительной фанерой, сверху их укрывают плёночной пароизоляцией.
  • На плёнку укладывают маты теплоизоляции, если этого требуют условия содержания имущества в сарае.
  • Нижний конец стропил из бруса или доски опирают на мауэрлат. Узел опирания выполняют в виде запила бруса по форме горизонтальной балки и крепят шпильками, саморезами или болтами.
  • Верхние концы стропил опирают на вертикальные стойки из бруса, являющиеся основой обрешётки фронтона крыши.
  • Фронтон выполняют из досок, прибивая их к стойкам.
  • Сверху стропила соединяют поперечными связями из бруса или доски.
  • Обрешётку сверху обшивают досками.
  • Кровля может быть выполнена из разных материалов таких, как профнастил, шифер, ондулин, железные оцинкованные листы, битумная плитка и пр.

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

  • Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
  • Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
  • Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
  • Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
  • Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
  • Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
  • Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
  • Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.
