Как установить доводчик на дверь: монтируем своими руками

Монтаж доводчика и его регулировка

Как правильно установить доводчик? К каждому устройству прилагается подробная инструкция, в которой описано пошаговое руководство к монтажу и настройке дверной фурнитуры.

Установка доводчика

Монтаж накладного доводчика на калитку или дверь производится по следующей схеме:

  1. разметка области установки доводчика. В настоящее время практически к каждому устройству прилагается шаблон, который облегчает процесс нанесения разметки. На шаблоне отмечены места расположения крепежных элементов. Чтобы разметка была максимально корректной, шаблон закрепляется на дверном полотне скотчем или иными способами, причем верхняя часть шаблона должна располагаться строго по краю дверного полотна, а вертикальная часть листа – параллельно оси расположения дверных петель;

Определение расположения крепежных болтов по шаблону

  1. сверление отверстий. После определения расположения болтов (4 штуки для доводчика и 2 штуки для направляющей) необходимо просверлить отверстия. Диаметр сверла подбирается под соответствующий параметр крепежных элементов;

Подготовка отверстий для фиксации устройства

  1. производим окончательный монтаж направляющих с доводчиком, то есть фиксацию отдельных элементов устройства на дверь;

Фиксация доводчика на дверь

Для удобства специалисты установщики рекомендуют в первую очередь крепить направляющую часть, а затем корпус доводчика.

  1. на последнем этапе направляющая (тяга) соединяется с основной частью устройства.

Соединение отдельных элементов в готовое устройство

  1. проверка работоспособности и при необходимости корректировка.

В зависимости от вида устройства схема монтажа может несколько отличаться от представленной выше. Однако основные этапы установки одинаковы.

Регулировка доводчика

После установки доводчика на дверь производится окончательная регулировка устройства. В процессе регулировки можно настроить:

  • скорость закрывания двери, которая производится в диапазоне от 180º (полное открытие) до 15º (ограничитель);
  • скорость окончательного захлопывания, которая производится от 15º до полного закрытия дверного полотна.

Для регулировки потребуется шестигранный ключ, который, как правило, поставляется в комплекте с доводчиком.

Регулировочные винты располагаются в боковой части основного блока устройства.

Болты для регулировки скорости работы доводчика

Регулировка производится вращением соответствующих винтов:

  • по часовой стрелке. При этом скорость закрытия повышается;
  • против часовой стрелки. Скорость закрытия двери понижается.

Схема регулировки доводчика

Оптимальной считается настройка устройства, при которой дверь закрывается полностью за 5 – 6 секунд.

Как установить доводчик своими руками и произвести окончательную регулировку скорости закрытия устройства смотрите на видео.

Если правильно подобрать доводчик для двери и установить его согласно приложенной к устройству инструкции, то дверная фурнитура, предназначенная для плавного закрытия, будет служить длительное время без поломок и сбоев.

Инструкция по монтажу доводчика на металлическую дверь

Как показывает практика, накладные механизмы пользуются большим спросом. Их достоинства явны: простота конструкции, доступная цена, легкость монтажа и надежность в работе. Кроме того, в отличие от напольных конструкций, монтировать накладной доводчик можно на установленную дверь. Комплектация его незамысловатая – это ножки, доводчик и крепежные элементы. На самом деле, выполнить монтаж доводчика очень просто. Это касается любой двери, будь то деревянной, металлической или металлопластиковой. В чем состоит задача? Следуя инструкции к изделию, вам нужно зафиксировать его на двери, обеспечив ее самостоятельное закрывание. Давайте подробно рассмотрим алгоритм действий, чтобы выяснить, как правильно установить доводчик.

Перед началом работы, внимательно изучите инструкцию, которая прилагается к прибору. В ней указывается правильное расположение доводчика и способ установки

Обратите внимание, устанавливать доводчик можно как на короб двери, при этом ножка фиксируется на полотне, так и на само полотно, когда ножка будет на коробе. Вы можете располагать доводчик как снаружи, так и изнутри

Все зависит от вашего желания. В выбранном месте сделайте разметку. В этом вам поможет шаблон. Достаточно просто приложить его в соответствии с маркировкой и наметить будущие отверстия для крепления на раме и полотне. Для удобства работы, вы можете зафиксировать шаблон скотчем и произвести разметку. Исходя из разметки, сделайте все отверстия (их можно сделать даже без предварительной разметки, просто просверлив их сразу же в шаблоне). Соберите механизм и зафиксируйте сначала сам доводчик, а потом его ножку. Осталось всего лишь закрыть доводчик декоративной крышкой и отрегулировать механизм, чтобы настроить скорость закрывания дверей. В этом вам помогут регулировочные болты, которые, чаще всего находятся с торца доводчика. Полностью откройте дверь и туго затяните болты. Затем, постепенно откручивайте их, чтобы добиться желаемой скорости закрывания. Обратите внимание, что каждый агрегат обладает двумя винтами, один из которых отвечает за доведение дверей до их закрытия, а другой – за скорость закрытия. Теперь несколько раз проверьте работоспособность механизма. Если все работает, вы успешно справились с заданием.

Для выполнения такой работы, вам понадобится минимальный набор инструментов. Заранее подготовьте:

  • электрическую дрель;
  • сверло;
  • накидной ключ на 10 мм (в зависимости от модели доводчика);
  • отвертку;
  • рулетку;
  • маркер.

Теперь вы знаете, как легко установить доводчик на металлическую дверь. Вам не нужно вызывать специалистов и платить им деньги за эту простую работу. Все что требуется от вас – немного усилий и четкое следование инструкциям. Как результат – ваш проем будет оснащен полезным устройством, которое установили вы сами, тем самым сэкономив свои деньги. Стоит отметить, что за установку доводчика, мастера требуют 500–400 рублей, что сравнимо с ценой самого доводчика. Экономия на лицо!

Обратите внимание! Перед тем как установить доводчик, требуется отрегулировать фурнитуру и отремонтировать саму дверцу. Что нужно сделать? Полотно должно ровно висеть на петлях, а их ход не должен быть легким. Шарканье полотна по полу тоже не допустимо, это нужно исправить

Шарканье полотна по полу тоже не допустимо, это нужно исправить.

Варианты дверных доводчиков, которые можно изготовить своими руками

Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.

При установке приспособления концы ленты закрепляют следующим образом:

  • первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
  • второй — на само полотнище.

Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.

Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:

  • трос просто перекидывают через ось;
  • изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.

В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.

У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.

Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:

  1. Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
  2. Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
  3. На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.

При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.

Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

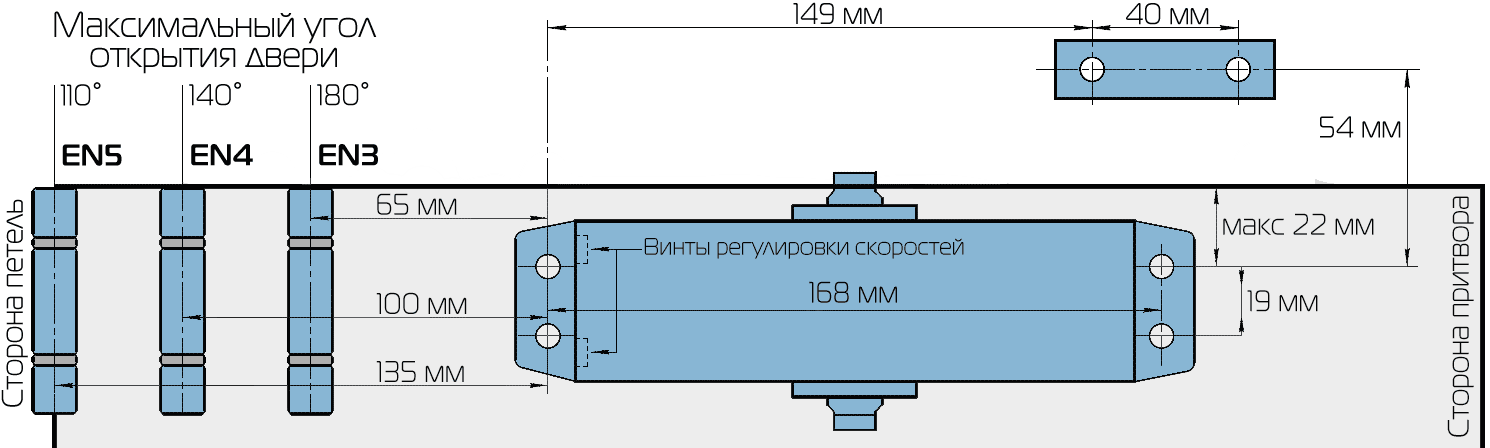

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Монтаж дверного доводчика недорого

Если вы хотите, чтобы ваша дверь прослужила долгие годы и была удобна в эксплуатации, то установка данного механизма должна осуществляться специалистом. Наши опытные мастера знают все нюансы работы с таким сложным устройством и подберут актуальный тип и вариант монтажа.

Как устанавливаются разные модели доводчиков двери:

  • Пружинные. Самый бюджетный и простой в монтаже вариант. Не имеют дохлопа и плавной доводки. Механизм имеет функцию регулировки усилия прижима, за счет специального регулировочного винта в основании корпуса. Устанавливается пружинный механизм на коробку при помощи металлической скобы.
  • Верхнего расположения с рычажной тягой. Распространенная модель, которая подбирается под вес двери. Устанавливается на верхней части и имеет функцию регулировки скорости закрывания.
  • Верхнего расположения со скользящей тягой. Имеет более низкий коэффициент полезного действия, нежели модели рычажного типа. Подбираются под конкретную модель двери и обладают эстетически привлекательным видом.
  • Скрытой установки. Используются для деревянных дверей и врезаются со стороны петель в полотно и раму.

Установка и регулировка доводчика двери, выполненная профессионалами – это гарантия того, что деревянное, стеклянное, металлическое и любое другое полотно будет закрываться плавно и проще. Мастера компании 5VODNOM работают качественно, быстро и по доступной цене.

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

  • Доводчик.
  • Тяга из рычагов.

Комплект устройства

  • Метизы для крепежа.
  • Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

  • Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
  • Делается разметка.
  • Сверлятся отверстия.
  • Крепится корпус.
  • Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

  • Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
  • При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

  • Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
  • Корректируется ускорение закрытия регулировкой винта 2.
  • Дверь открывается до рабочего угла и отпускается.
  • Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
  • Больших усилий при выполнении регулировки прилагать не стоит.
  • После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

  • Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
  • Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
  • Нельзя ничего подкладывать под открытую дверь.
  • Нельзя дверь тянуть «на себя», для ускорения этого процесса.
  • Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Разновидности доводчиков – накладные, скрытые и напольные

Примечательно, но доводчики существуют уже давно. Правда, не в том виде, в котором мы привыкли их видеть. Прародителями современных механизмов были обыкновенные пружины, которые одним концом закреплялись на полотне, а вторым – на коробке, и обеспечивали автоматическое закрытие двери. Отрегулировать такую конструкцию было невозможно, поэтому чаще всего такая дверь либо с трудом открывалась, либо громко хлопала при закрытии.

Накладные доводчики — самые распространенные и подходят к любым дверям

Современные механизмы позволяют не только плавно и бесшумно закрывать дверь, но и обладают целым набором полезных характеристик. Они могут блокировать открытую дверь в определенном положении, способствуют плотному прилеганию полотна к коробке, позволяют проветривать помещение. Монтаж доводчика стал обязательным при установке входных дверей, оснащенных домофонами, они повсеместно установлены в общественных зданиях, очень часто их применяют и в частных домах.

На сегодняшний день доводчики имеют разные конструктивные особенности, поэтому их можно дифференцировать по разным признакам. По способу крепления их подразделяют на:

  • накладные. Самые распространенные и подходят к любым дверям. Крепятся сверху и могут монтироваться на дверное полотно или стену.
  • скрытые. Сложные механизмы, которые сразу встраиваются в дверное полотно. Их монтажом занимаются специалисты.
  • напольные. Их можно встретить на стеклянных дверях. Они крепятся внизу конструкции, а вторая их часть встраивается в напольное покрытие.

Напольные доводчики можно встретить на стеклянных дверях

По способу передачи вращающего момента конструкции разделяют на слайдовые (доводчик располагается параллельно полотну и скользит, что делает двери легкими к использованию даже для детей) и рычажные (модели очень надежные и устанавливаются на тяжелые двери).

Способы установки

Монтаж доводчика на дверную коробку не требует специальных навыков и его можно выполнить самостоятельно. Все необходимые для этого детали продаются в комплекте с устройством. Прилагаемая инструкция содержит подробное описание того, как правильно установить дверной доводчик, а также рекомендуемую для этой модели схему монтажа. Есть три наиболее распространенных способа установки – стандартный, верхний и с параллельным расположением.

Стандартная установка

При монтаже стандартным методом, устройство устанавливается непосредственно на дверное полотно. Рычаг механизма при этом крепится к притолоке двери. Этот способ применяют для дверей, открывающихся наружу.

Верхняя схема

При верхней схеме установки корпус устройства монтируют к притолоке (брус вверху дверной коробки), а рычаг закрепляют на дверном полотне. Такой метод используется для дверных конструкций, которые открываются вовнутрь помещения.

Наглядное пособие

Параллельное расположение

Этот вариант установки может быть выполнен по стандартной и верхней схеме. Отличие от выше описанных способов в том, что при параллельном креплении монтаж осуществляется с использованием дополнительной детали – пластины или уголка. Данный способ применяют, если на притолоке двери недостаточно места для закрепления прибора. Пластина в этом случае служит буфером и компенсирует нехватку места.

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

  • Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
  • Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
  • Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
  • Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.


Способы монтажа могут быть различными Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Необходимые инструменты и материалы

Пылезащитную пластину наденьте на выходной вал. Монтируйте дверной блок в сборе. Установите скорость открывания специальным винтом.

Последовательность установки дверного доводчика.

Доводчик двери – механическое устройство, основной функцией которого является автоматическое закрывание открытой двери. В основном при производстве доводчиков предприятия-изготовители используют европейские нормы EN 1154, определяющие основные параметры данных устройств. Необходимо рассмотреть разновидности этих механизмов и алгоритм того, как установить доводчик на дверь.

Для того чтобы правильно установить доводчик на дверь, необходимы следующие инструменты:

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Могут быть следующие варианты установки.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Наложение шаблона

Пружина, толкающая рычаг — это главная деталь механизма. Исходя из пути передачи усилия, различают такие виды:

Пластины и уголки подбирают исходя из конкретной ситуации. С выбором поможет определиться консультант.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Верхняя установка

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

В заключение — советы по эксплуатации

После прочтения наших рекомендаций и просмотра видео вы могли убедиться, что самостоятельно установить доводчик на входную дверь вполне реально. Но есть еще один важный момент – бережное повседневное пользование с соблюдением изложенных в документации правил. От этого зависит, сколько прослужит ваше изделие. Стоит их напомнить и дать некоторые разъяснения:

  1. Если конструкцией не предусмотрена задержка створки в открытом состоянии, запрещается распахивать дверь и фиксировать ее тяжелым предметом либо веревкой. За это время масло вытечет из гидроцилиндра и при закрытии пружина может сильно толкнуть поршень на сухую.
  2. Недопустимо «помогать» створке закрываться, прилагая к ней усилие. Так вы можете выдавить сальники под напором жидкой смазки.
  3. Перед монтажом доводчика подтяните дверные петли, чтобы полотно не болталось. Иначе тяги станут двигаться в вертикальной плоскости, что снижает ресурс устройства.
  4. Проследите, чтобы рычажный шарнир не работал в качестве ограничителя створки в крайнем открытом положении. Для этого существуют специальные упоры.

Обслуживание дверного доводчика заключается в ежегодной смазке рычагов и сезонной регулировке механизма – весной и осенью, когда наступает тепло либо приходят морозы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
