Как установить и подключить розетку правильно

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Важные советы по безопасности

Монтажные работы должны проводиться при полном отключении подачи электроэнергии. Для этого отключают автоматы или пробки в распределительном щитке. Строго запрещено их включать до окончания работ, поэтому следует предупредить членов семьи о ремонте.

Сначала убедитесь, что проводники обесточены. Это возможно с помощью индикаторной отвертки. Работать под напряжением запрещено!

На что нужно обратить внимание при монтаже:

  • следить за состоянием изоляции кабелей и не использовать поврежденные;
  • нельзя перекусывать кусачками проводники, находящиеся под напряжением;
  • желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.

Для работы потребуется профессиональный инструмент:

  • индикаторная отвертка;
  • перфоратор;
  • алебастр;
  • крестовая и плоская отвертки;
  • плоскогубцы;
  • канцелярский нож для зачистки изоляции;
  • резиновые перчатки, защитные очки;
  • сама розетка;
  • проводники;
  • подрозетник.

Инструмент должен иметь заизолированные ручки.

Как выбрать

Многообразие электротехнических элементов рождает закономерный вопрос: “Какую розетку лучше выбрать?”. Ответ зависит от многих факторов, например, личных предпочтений, типа помещения, финансовых возможностей, площади и планировки комнаты.

Однако помочь с выбором могут следующие советы и рекомендации:

На шесть метров квадратных допустима одна розетка;
Для мощных электроприборов (электрической плиты, холодильника) необходимо приобретать модели с заземлением;
Розетки для кухни, ванной, туалета, бани, сауны, улицы должны быть оснащены дополнительной защитой от влаги;
Не берите модели без маркировки;
Оптимальными считаются модели марки IP22, IP44;
Обратите внимание на показатели номинального значения, величины тока, допустимого напряжения;
При открытой проводке устанавливать скрытую модель не имеет смысла;
Рекомендуемая высота для размещения источника питания – 30-80 см, при этом расстояние от газопровода и водопровода должно быть не менее 60 см.

Как правильно выполнить монтаж своими руками?

  1. Соблюдать технику безопасности.
  2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
  3. Не перекусывать кусачками провода под напряжением.
  4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
  5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
  6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
  7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество. С главной розетки снять декоративную крышку. Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам

Подключить провода, которые будут идти к «дочерней» розетке Внимание Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство

Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод. На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене

Затем корпус прикручивается на место

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

  1. Отключить электричество.
  2. Разобрать устройство.
  3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
  4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

  1. Стационарные.
  2. Сборные.

Установка Внимание Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же. тутрозетку

тутрозетку

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

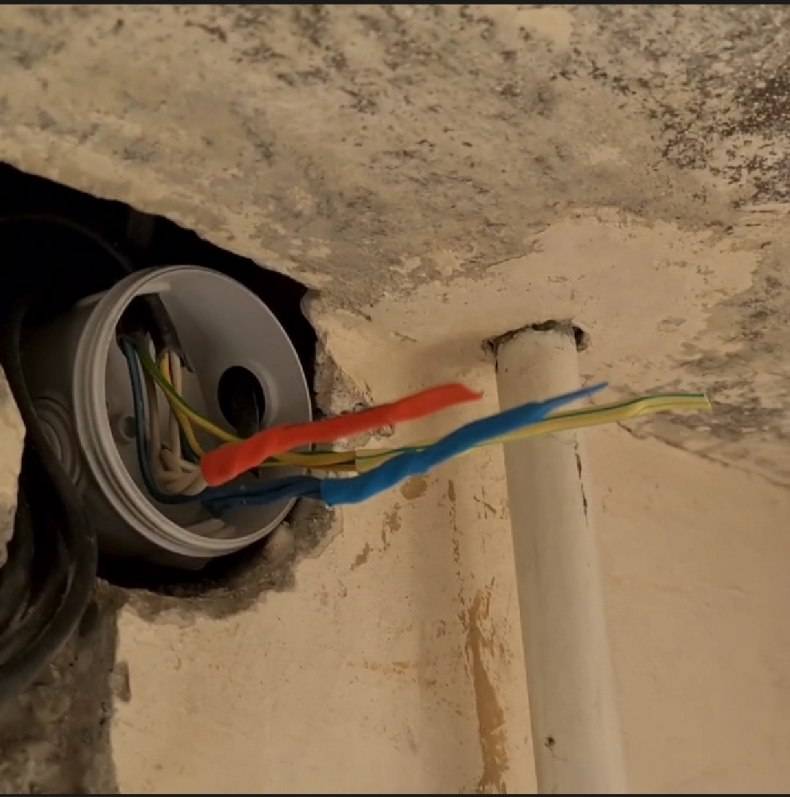

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

  1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
  2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
  3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

  • распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
  • две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
  • розетка внутренней установки;
  • выключатель внутренней установки с одной клавишей;
  • осветительный прибор;
  • набор отвёрток (плоская и крестообразная);
  • нож или стриппер для снятия изоляции с жил;
  • пассатижи с изолированными ручками;
  • зажимы или изоляционная лента;
  • индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Читать также: Самодельная точечная сварка из микроволновки сечение провода

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

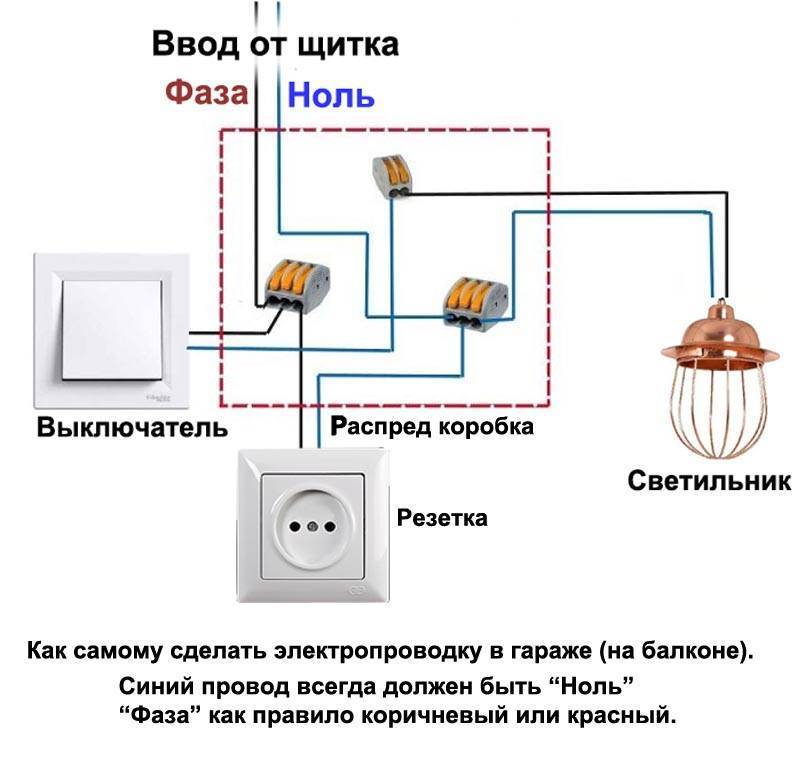

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

  1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
  2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
  3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

  • частые повреждения;
  • отсутствие защиты для кабеля (если не убирать в специальные приспособления);
  • опасность удара током при отхождении контактов;
  • быстрое изнашивание креплений.

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

  • Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
  • Выбор кабелей зависит от способа укладки.
  • При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
  • Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

  • снятие крышки с розетки, установка в коробку;
  • закрепление при помощи винтов;
  • соединение проводов;
  • установка декоративной накладки.

Затем подается электричество.

Подключение розеток шлейфом. Соединение розеток шлейфом своими руками

Работы, связанные с электричеством, в том числе и монтаж/демонтаж розеток, безусловно, относятся к числу тех, что требуют профессионального подхода. На сегодняшний день подключение розеток производят одним из следующих способов: используя для каждого места отдельную линию электропроводки или подключив несколько точек к одному источнику (шлейфом). Первый вариант требует больших финансовых затрат, кроме того, с ним возникает ряд дополнительных трудностей в случае, если монтаж осуществляется при уже выполненной отделке. Однако все это с лихвой компенсируется надежностью.

Если речь идет об обслуживании мощных электроприборов, то рекомендуется использовать только розетки с отдельной линией. При этом нужно помнить, что образованная подобным образом цепь рассчитана на определенную суммарную нагрузку и в случае несоблюдения условий эксплуатации в любой момент могут возникнуть проблемы.

Данная статья предназначается в помощь тем, кто решил, что именно подключение розеток шлейфом является оптимальным вариантом для его жилища.

Итак, подключение шлейфом это параллельное соединение всех элементов (в нашем случае розеток) к одной линии электропроводки. Кабель от силового щита идет к подрозетнику, где подсоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Недостатком такой схемы является то, что если в месте контакта повредится одна из жил, то в определенной точке цепи перестанут работать, как минимум, все идущие далее элементы. Отсюда вывод: чем меньше розеток входит в систему, тем надежнее она будет.

Минусом скрытой проводки является необходимость лишний раз «раскурочивать» стены, когда возникнет потребность произвести какие-либо работы. Каждый из вариантов прокладки имеет свои плюсы и минусы, поэтому выбор здесь индивидуален.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

С использованием специальных соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

  1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

  1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
  2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
  3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
  4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
  5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
  6. монтируем розетку на место установки и проверяем наличие подключения.

Как устроено наружное устройство подключения

Устройство розетки

Внешние розетки имеют примерно одинаковое устройство, если опустить дополнительные опции.

Состоят изделия из таких частей:

  • Корпус-основание. Изготавливается из керамики или поликарбоната. Служит для крепления к стене, размещения проводящих деталей и дополнительных опций.
  • Механизм токопроведения. Состоит из клемм с болтами и лепестковых контактов. Служит для коммутации сети и потребителя.
  • Заземление. Представляет собой внешние боковые пружины, соединенные с крепежной клеммой.
  • Прижимный механизм. Саморегулирующее устройство, обеспечивающее постоянный контакт с проводом.
  • Лицевая панель. Выполняет защитную и декоративную функции. Изготавливается из дерева, металла или пластика.

Выбирая внешнюю розетку, рекомендуется спрашивать у продавца сертификат качества, чтобы не приобрести подделку.

https://youtube.com/watch?v=lqDbHopOqxY

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

Устройство и применение

Розетка скрытой проводки применяется для питания различных электрических приборов, которыми может изобиловать современная постройка, будь то офис, частная квартира или здание в целом. Ее основными элементами являются:

Контактная группа;

Наличие контактной группы обеспечивает соединение приборов через розетку к сети электропитания. Контакт изготовлен из специального сплава, который обладает хорошими показателями упругости и электропроводности. Упругость позволяет прочно держать соединение прибора. Современные устройства выдерживают токи до 16 Ампер. Бывает и больше, но это относится уже к заказным и специального рода розеточным устройствам

Тут стоит обратить внимание, что розетка скрытой установки старого образца по большей части не соответствует контактной части большинства современных электроприборов, а посему надо либо ее заменить, либо приобретать специальный переходник под евро вилку. Для корректной работы оборудования требуется также наличие еще одного проводника

Этот заземляющий проводник выполняется на основании специальных требований в современной электрификации помещений.

Колодка;

Другими словами это основание. Выполняет функцию крепления корпуса и контактов. Материал – керамика, карболит, пластик. Колодка обладает отличными диэлектрическими свойствами. Однако при этом она является довольно-таки хрупкой и ломкой, а значит не стоит проверять ее на прочность.

Корпус.

Защита частей внутреннего содержания и проводов. На корпусе располагаются отверстия для подключения ответной части электроприборов.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

УСТАНОВКА НАРУЖНОЙ РОЗЕТКИ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Открываем крышку розетки , чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3. Отжимаем фиксаторы отверткой , а затем отсоединяем лицевую часть розетки от корпуса.

4. Разбираем розетку.

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5. Отмечаем положение крепежных отверстий .

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6. Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7. Вырезаем вводное отверстие в заглушке розетки .

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8. Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

9. Снимаем изоляцию с кабеля и зачищаем концы жил на 8-10мм.

10. Подключаем провода к механизму .

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления – защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
