Как установить и подключить выключатель скрытой – открытой проводки

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса

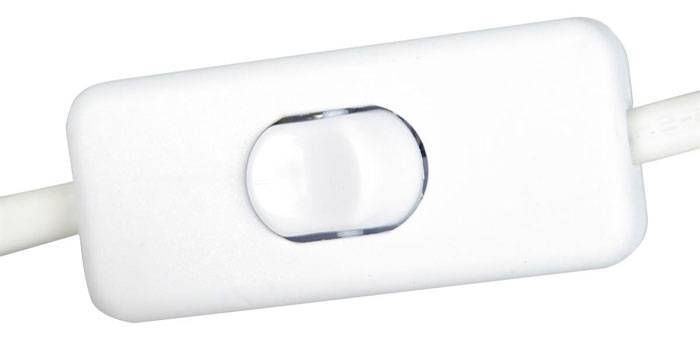

дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

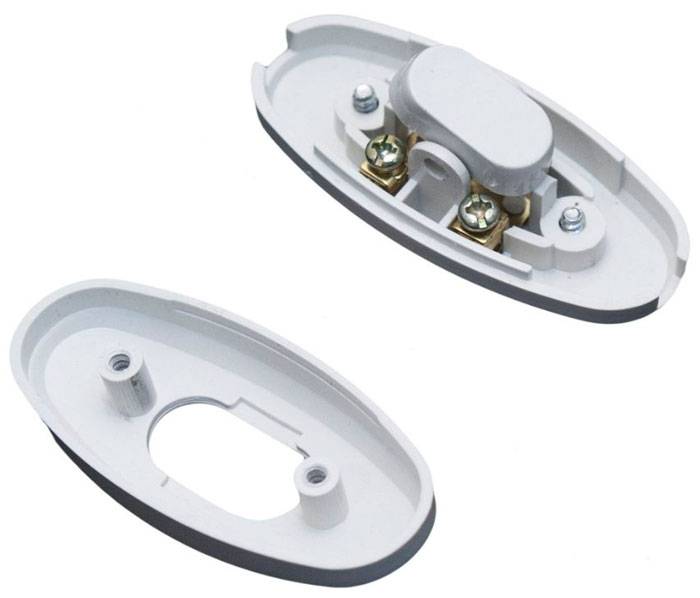

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

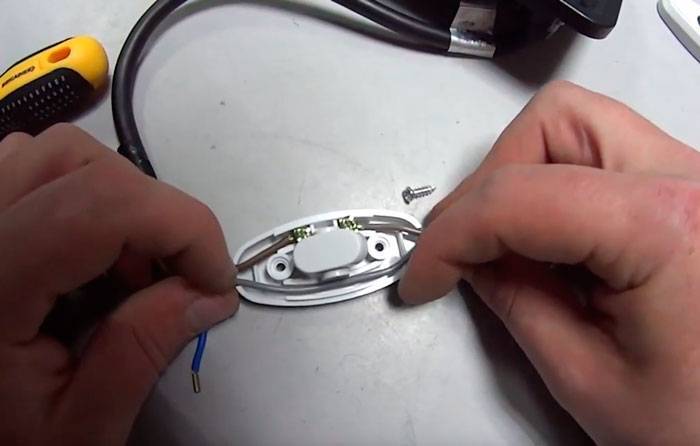

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

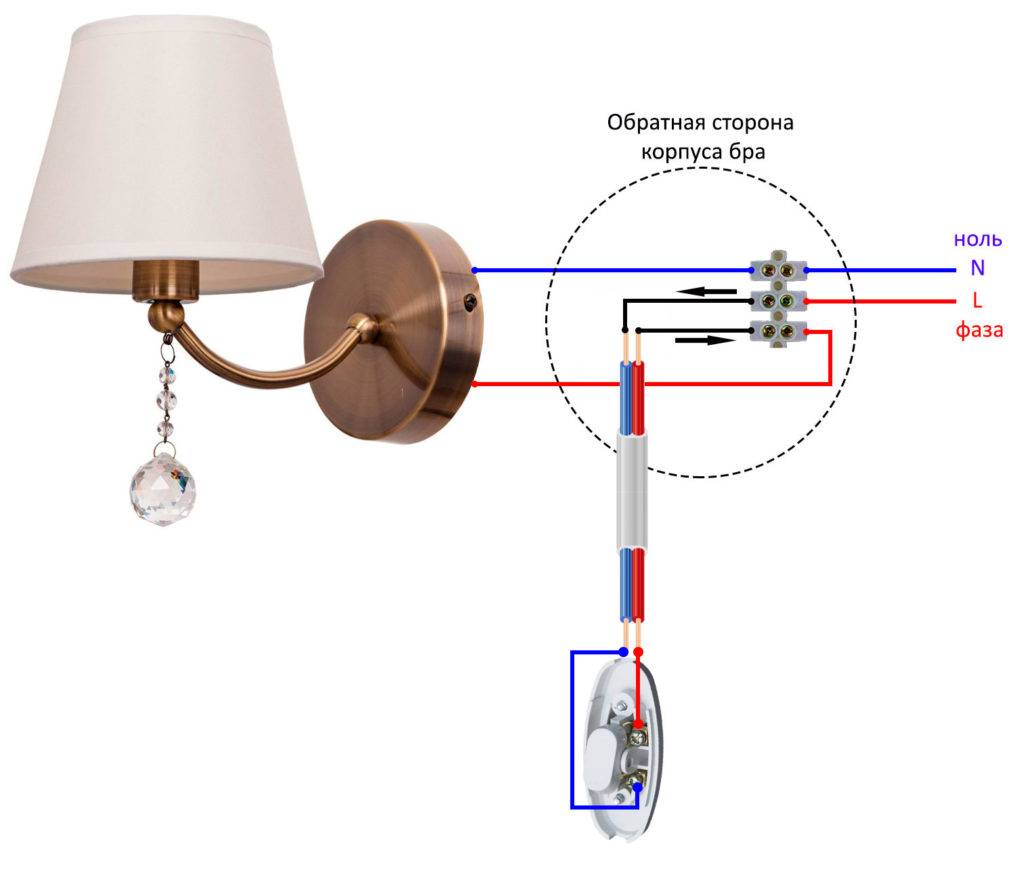

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

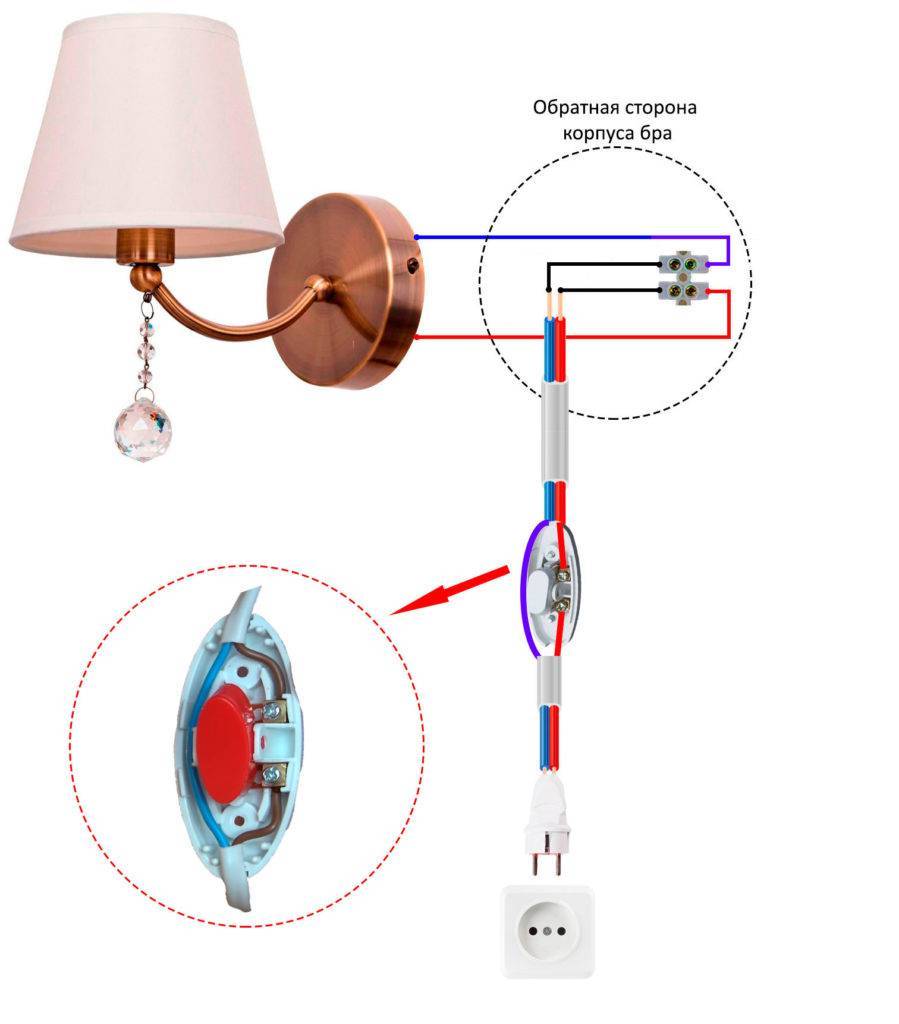

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Схема включения устройства разрыва цепи через розетку

Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения

Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:

1. Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
2. Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.

Как подобрать сечение провода?

Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:

• по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
• и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.

При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:

• для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
• минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.

Для прокладки провода по наружной стене дома или здания есть следующие требования:

• для проводов с медными жилами – 2,5 квадратных миллиметра;
• для алюминиевых жил провода – 4,0 квадратных миллиметра.

Как самостоятельно подключить источник света от выключателя?

Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.

Для выполнения этой работы надо сделать следующее:

1. Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
2. С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

1. Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:

• ноль – голубой провод;
• заземление – второй провод с двойным цветом (желто-зеленый);
• фаза – третий провод, он может быть коричневого цвета.

Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.

1. К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
2. Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
3. К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
4. После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.

Как подключить розетку-выключатель, которая собрана в едином корпусе?

Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:

• розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
• фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
• двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.

Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Виды выключателей

Выключатель света – элемент электрической цепочки, назначение которого заключается в ее замыкании и размыкании, что влечет за собой соответственно включение и выключение осветительного прибора, включенного в цепь посредством данного выключателя.

По принципу действия выключатели делятся на механические и электронные.

За работу электронного выключателя отвечает микросхема управления освещением. Такие выключатели способны не просто зажигать и гасить свет в вашем доме, но и делать это плавно, по заданной программе, посредством пульта дистанционногоуправления. По способу исполнения электронные выключатели делятся на:

• сенсорные – реагируют на прикосновенияи жесты;
• диммерные – предназначенны для плавного включения и выключения освещения;
• с датчиком движения – при обнаружении движения в помещении включает подсоединенный к нему осветительный прибор.

Принцип действия механического выключателя основывается на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.

Клавишный с подсветкой

Механические выключатели, в свою очередь, могут быть следующих видов:

• клавишные – замыкание и размыкание цепи происходит посредством нажатия клавишы;
• тумблерные – цепь замыкается и размыкается переключением тумблера;
• шнуровые – срабатывают при натяжении или отпускании шнурка (цепочки);
• ползунковые – включают и выключают свет при передвижении ползунка из стороны в сторону;
• кнопочные – функционируют посредством нажатия кнопочных механизмов.

Наиболее часто применимы в быту механические клавишные выключатели. Они просты в конструкции и при установке или демонтаже, удобны в использовании и недорого стоят. В зависимости от количества осветительных приборов или их групп, которыми необходимо управлять, такие выключатели могут иметь одну, две, три и более клавиш.

Схема подключения выключателя и лампочки

Но у моделей старой сборки он может отсутствовать. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях.

Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы. В этом заключаются все основные моменты подключения лампочки и выключателя. Берем коричневую фазную жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Их очень удобно использовать в длинных коридорах или на лестничных пролетах. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками. Каждый контакт связан с проводником фазы одной из ламп. Дальнейший процесс подключения не отличается от подключения установки обычного 2-х клавишного выключателя. Штроборезом прорезают штробы для монтажа проводов.

В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Как их подключать. То есть, в распределительную коробку должно входить 4 провода — вводной, два выводных и от выключателя. Подключение люстры к одинарному выключателю Самый простой способ подключения люстры.

Электрическая схема подключения выключателя, розеток и ламп.

Подключение выключателя осуществляется в разрыве фазы. Но кардинально решить вопрос можно: 1. Кроме того, обезопасить себя от случайного включения автомата другими лицами

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей

Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. В результате мы сделали фазу, которая идет на лампу, коммутируемой. Два других провода фазных зажать в одной клемме, либо поставить перемычку. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Лампочки подключать в систему парами —последовательно и после вывести параллельно. Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным фазным выводом независимо друг от друга. КАК ПОДКЛЮЧИТЬ БРА С ВЫКЛЮЧАТЕЛЕМ ЭЛЕКТРИКА

Устройство и принцип работы

Сенсорный выключатель состоит из четырех главных элементов:

• корпус;
• электронная плата (коммутатор);
• защитная панель;
• сенсорный датчик.

Сенсорный датчик передает сигнал (прикосновение, звук, движение, сигнал с пульта управления) на электронную плату. В коммутаторе колебания усиливаются и преобразуются в электрический импульс, которого достаточно для замыкания/размыкания цепи – включение и выключение прибора. Возможно плавное поступление нагрузки, регулирующее яркость освещения. Это происходит за счет продолжительности касания. Такие выключатели оснащены диммером.

Экономия на электричестве будет происходить за счет приглушения мощности освещения.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Как оборудовать системный аппарат

Схема подключения мастер-выключателя зависит от того, где планируется его применить. У разных помещений есть свои особенности, поэтому нужен грамотный подход.

На принципиальной схеме автоматический выключатель располагается в начале электрической цепи. По факту размещается в доме радом со счетчиком.

Схема подключения модульного контактораИсточник strojdvor.ru

Принцип действия схемы основан на том, что потребитель устанавливает максимально разрешенную мощность электропотребления, которая суммарно требуется для всех приборов, подключенных в сеть. Если параметр превысит допустимую норму, через короткий период времени автоматический выключатель сработает и обесточит помещение полностью.

По причине неосмотрительности подобное решение не устраивает владельца жилья. Выключение света в самое неподходящее время создает определенные проблемы с готовкой еды на электрической плите. Однако такие меры связаны с необходимостью обеспечения пожарной безопасности. В случае короткого замыкания или утечки тока отключение света происходит мгновенно.

Подключение кабеля

К существующей розетке подключаются так:

1. конец нового кабеля подрезают до удобной длины;
2. освобождают концы жил от изоляции на длину 1 см. Существует специальный инструмент для этой операции — стриппер (он же кримпер), исключающий возможность повреждения жилы. За его отсутствием, изоляцию аккуратно срезают обычным ножом, стараясь не повредить жилу;
3. оголенные концы жил сгибают в петли и слегка сдавливают плоскогубцами;
4. отжав распорные усики, извлекают внутреннюю часть розетки и ослабляют винты на клеммах фазы и нуля. Заземляющий проводник откручивают полностью;
5. силовые жилы нового кабеля вводят в клеммы и затягивают винты. Теперь в каждой клемме по две жилы — от питающего кабеля и от перемычки для новой розетки. Цвета изоляции на жилах в каждой клемме совпадают.

Заземление подключают иначе. Для него соединение шлейфом недопустимо из-за низкой надежности: при отгорании контакта в одной из розеток, все последующие останутся без заземления. Согласно ПУЭ, положено соблюсти неразрывность проводника, выполнив ответвление для каждой розетки.

Поступают так:

• на открученную жилу заземления питающего кабеля надевают опрессовочную гильзу и заводят в нее еще две жилы: от кабеля-перемычки и короткий отрезок — ответвление для существующей розетки;
• опрессовывают гильзу пресс-клещами;
• надевают на нее термоусадочную трубку и нагревают последнюю термофеном или зажигалкой (изоляция);
• прикручивают ответвление к контакту заземления существующей розетки.

Аналогично поступают при подключении каждой последующей розетки шлейфа. Существующую розетку собирают

Важно убедиться, что ограничитель на ее внутренней части (прямоугольная металлическая пластина) не передавливает провод-перемычку. Если это обнаружилось, для провода делают вырез в подрозетнике, а при необходимости углубляют отверстие в стене

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.
