Как установить и подключить люстру потолочную правильно

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм2, а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм2. Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

  Онлайн калькулятор для определения величины потребляемой люстрой тока
  Потребляемая мощность одной лампочкой, Вт:
  Количество лампочек:
  Напряжение питания, В:


Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи .

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Особенности подключения ламп на 12В

Чтобы правильно подключить светодиодные светильники с рабочим номиналом в 12В к сети с напряжением в 220В, необходимо учесть несколько факторов:

  1. Бытовой ток имеет переменное значение, для низковольтовых лед-элементов нужен постоянный. Поэтому в начале схемы потребуется установить специальный трансформатор.
  2. Перед покупкой модуля, понижающего напряжение, надо грамотно рассчитать его мощность. Для этого подсчитывается точное количество используемых 12-вольтовых светодиодных светильников и их суммарная мощность. Например, если их количество будет 5 по 10 Вт каждая, значит общая требуемая мощность равняется 50 Вт. При этом к расчетному значению обязательно добавляется 20%-ый буфер. В данном случае это 10 Вт. Таким образом, общая мощность трансформатора должна быть не менее 60 Вт.
  3. При отсутствии достаточно опыта не пытаться собрать понижающий модуль самостоятельно. Для максимальной безопасности и надежности лучше приобретать заводское устройство с гарантированными характеристиками и сроком службы.

Подключить светодиодные светильники на 12В в сеть 220В можно по вышеописанным механизмам – параллельным и последовательным. В первом случае нужно обязательно использовать понижающий и выпрямляющий трансформатор, так как на каждую лампу будет подаваться одинаковое постоянное напряжение. Другое дело, когда все приборы соединяются друг за другом.

Для тех, кто имеет хороший опыт в радиотехнике, собрать понижающе-выпрямляющее устройство не представляет особой сложности. Для того чтобы подключить светодиодные светильники номиналом 12В к бытовой сети 220В, используются две схемы:

  1. Упрощенная на гасящем конденсаторе.
  2. Более стабильная с микросхемой.

Первая дешевая и простая. Ее основной недостаток – возможная пульсация светового потока и неточные параметры электронных компонентов. Вторая версия сводит недостатки вышеприведенной на нет. Однако она более сложна в устройстве и дороже, но при этом более стабильна и надежна.

При выборе места монтажа трансформатора, выпрямителя и других электротехнических устройств необходимо учитывать влажность окружающей среды. Если их контакта с водой не избежать, лучше приобретать модели с влагозащищенным, герметичным корпусом.

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

Монтаж светильников в подвесные потолки (фото)

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру. Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

Схемы подключения. Варианты могут быть следующие:

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

4

Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор.ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.

Вот что в итоге получилось:

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

  • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
  • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
  • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает многоканальный беспроводной выключатель.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

необходимо учитывать прохождение швов на подвесном потолке, особенно при выборе пластиковой или алюминиевой обшивки каркаса потолка. Светильники лучше всего не устанавливать на стыках.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

  • светодиодные светильники.
  • галогеновые светильники
  • блок питания.
  • пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу. В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

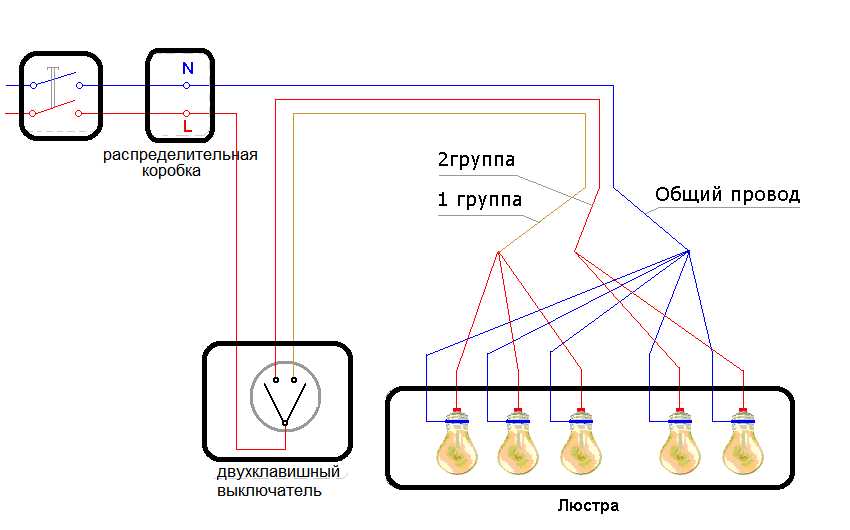

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

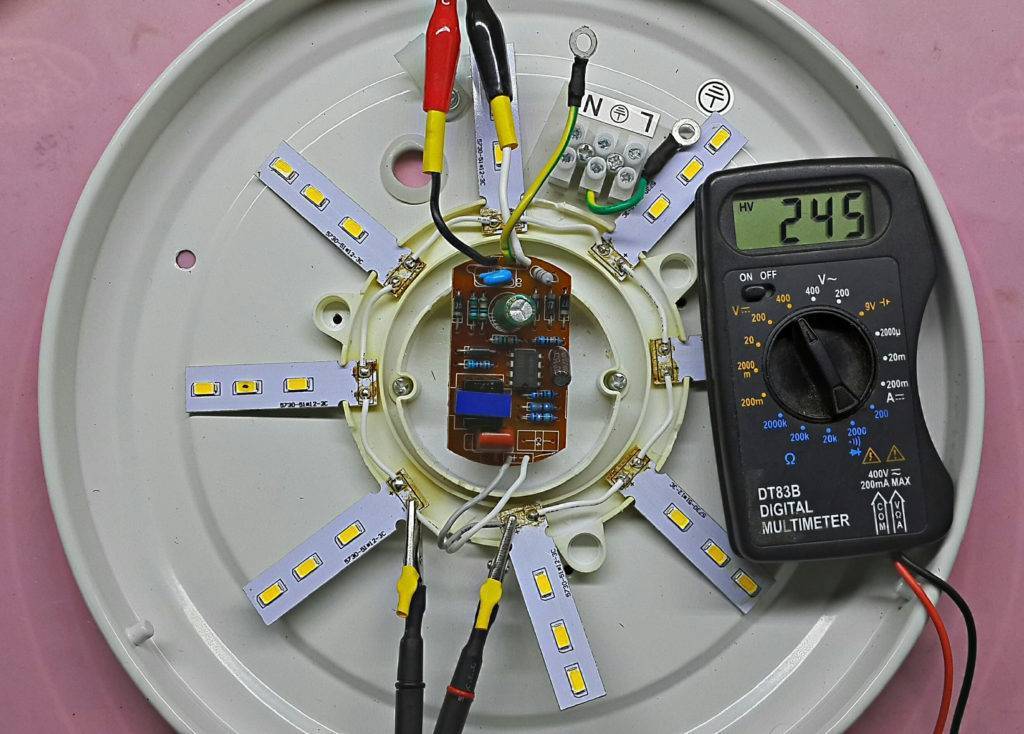

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться

При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:

Для качественного подключения нужно выполнять следующие требования:

  1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
  2. Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
  3. Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

  • не работает группа ламп;
  • не работает переключатель;
  • не включается люстра от пульта;
  • люстра не работает совсем;
  • самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампочки работают частично

Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Установка подставки для люстры

Перед началом установки люстры нужно отключить питание сети. В случае, если предварительно не требовалась проводить работы по демонтажу старой люстры, то питание сети вероятно было включено, а поэтому нужно согласно предыдущему шагу отключить ток. Для этого нужно отправиться к электропанели и отключить автоматический включатель или же удалить предохранитель схемы, в которой будет проводиться работа. Обязательно следует убедиться, что питание сети отключено с помощью тестера сети. Также можно отключить питание сети во всем доме, если не против соседи.

Далее нужно определить вес люстры. Традиционные потолочные крепления предусматривают вес люстры не более 22 кг. Если люстра тяжелее, то понадобится установка дополнительной веерной скобы или коробки, которая будет поддерживать вес люстры.

Чтобы удалить имеющуюся монтажную коробку, которая представляет собой пластиковый или металлический ящик, что прикреплен к потолку гвоздями, нужно воспользоваться отверткой или молотком. Однако если металлический стержень закреплён, то нужно кончиком ножовки разрезать его пополам и потянуть за две части.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Устройство

Любой осветительный прибор состоит из трех деталей:

  • корпус;
  • патрон (1 и больше);
  • плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

  • галогенные лампы с напряжением питания 12 В;
  • лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
  • светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
  • возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

  • Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
  • Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
  • Групп источников света.
  • Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

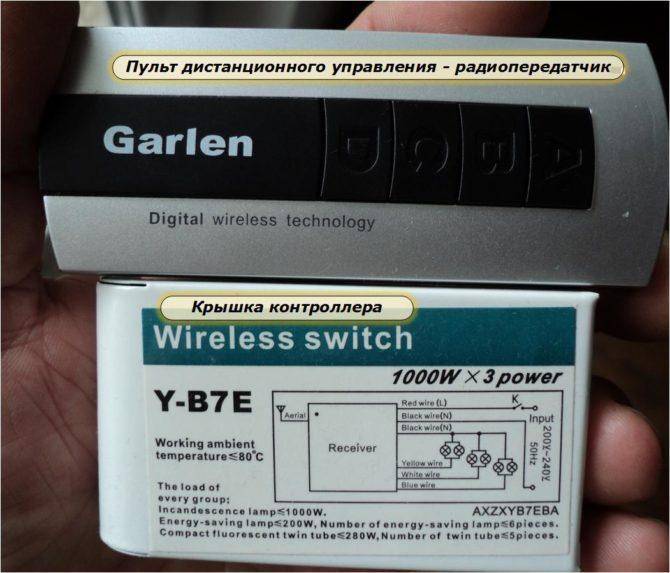

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

  • 2 провода для подключения к сети;
  • 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
  • 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

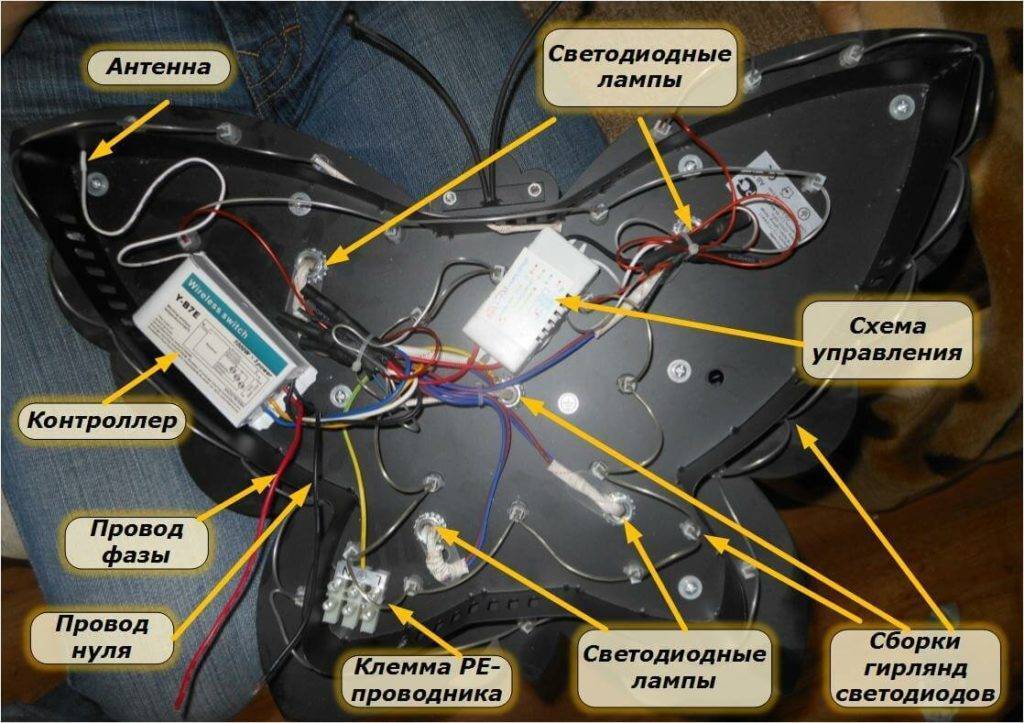

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

  • Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
  • 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.
