Светодиодная подсветка потолка

Светодиодные панели

Кроме светодиодных лент существуют светодиодные панели. Панели могут быть разных цветов и имеют толщину, как правило, от 13 до 15 сантиметров. Такие панели стали очень по нраву современным дизайнерам. При помощи таких панелей дизайнеры решают проблему низких потолков. Кроме того, эти элементы подсветки очень удачно впишутся почти в любой интерьер комнат, офисов или даже складских помещений. Отлично будут смотреться в баре или ресторане.

Осветительные панели могут выполняться в виде отдельных элементов, а могут иметь встраиваемый формат, например, для навесных потолков.

Такие панели абсолютно безопасны для зрения. Они имеют свойство регулировки насыщенности освещения, поэтому очень легко подобрать комфортный уровень под себя или гостей.

Особенности устройства каркаса верхнего уровня

Сам по себе гипсокартон — материал недостаточно прочный. Во всяком случае он не в состоянии выдержать на себе тяжесть второго яруса, в который будет монтироваться подсветка.

Поэтому крепление каркаса этого самого второго яруса должно производиться сквозь гипсокартон к направляющим верхнего уровня. А для этого они должны располагаться точно в том месте, где пройдет направляющая, формирующая короб с подсветкой.

С двумя параллельными направляющими, идущими поперек продольных профилей основного потолка, проблем не возникнет: они прикрутятся к ним с шагом 400 или 600 мм (именно такое расстояние мы выдерживали между осями).

А вот с креплением двух других направляющих будет сложнее, если над ними не окажется продольного профиля.

Вывод напрашивается сам собой: либо этот профиль нужно закладывать специально ещё на этапе монтажа основного каркаса, либо проектировать второй уровень исходя из уже существующей конструкции.

В принципе, нет ничего страшного, если вы забыли о закладной. Продольные профили расположены достаточно близко друг к другу, что позволяет выбрать любой из них в качестве основания.

Варианты подсветки потолка

Многообразие осветительных приборов, предлагаемых производителями, поможет осветить помещение и кардинально поменять его облик. К числу распространенных вариантов потолочной подсветки относятся:

  • Светодиодные ленты устанавливаются по краям помещения. Для многоуровневых конструкций таким приемом можно подчеркнуть отдельные ярусы или выделить геометрические фигуры.
  • Точечные светильники представлены хаотично или равномерно расположенными лампочками, монтированными в потолочную систему.
  • Неоновые трубки лучше остальных меняют внешний вид пространства. Отличаются долгим сроком службы.

Кроме этого, в зависимости от назначения, подсветка делится на:

  • Целевую. Используется для визуального разделения площади на зоны. Например, освещение рабочей поверхности или обеденного стола на кухне.
  • Общую. Представляет собой основное освещение. В данном случае обычно устанавливают точечные светильники.
  • Дизайнерскую. Искусственного света такой вариант много не даст, но сделает помещение уютным и комфортным. Сюда относятся светящиеся узоры или периметральное освещение.

Чтобы выбрать подходящий вариант, определитесь с местом размещения подсветки, яркостью, которую хотите получить, ну и конечно, учитывайте общий стиль помещения.

Монтаж и подключение

Лента продается на катушках (бобинах похожих на магнитофонные). На катушке намотано 5 м. При необходимости ленту можно разрезать и спаять, получив при этом требуемый размер.

Разрезать светодиодную ленту своими руками можно только в отмеченных на ней местах. Кратность резки для разных лент может отличаться. Разрезанные ленты спаивают своими руками по такой схеме:

  • Для одноцветных лент паяют два контакта «+» и «-«
  • Для лент RGB паяют одноименные контакты «V+», «R», «G», «B»

Так же нельзя паять последовательно более 15 м (3 катушки). Токопроводящие дорожки не выдержат такой мощности. В таком случае надо соединять участки параллельно. Для того, чтобы не повредить основание ленты и токопроводящие дорожки ее нельзя сгибать под углом 90 град.

Когда LED (светодиодная) лента спаяна до нужной длины, производят подключение трансформатора и контроллера. Часто трансформатор продается без сетевого шнура, поэтому если его нет, то купите кабель освещения и вилку. Выполняют монтаж провода к клеммам L и N. При использовании ленты RGB к трансформатору подключите контроллер.

К контроллеру подключается светодиодная лента. Если применяете одноцветную ленту, то ее сразу подключают к трансформатору. Светодиодная подсветка потолка подключена к источнику питания и проверена на работоспособность. После этого тщательно очищают поверхность от пыли, где будет уложена подсветка.

С обратной стороны диодной ленты наклеена защитная пленка. Ее необходимо снять и приклеить ленту в короб или карман плинтуса. Монтаж диодной подсветки потолка завершен.

В процессе современного ремонта всё чаще для потолочных покрытий выбирают натяжные потолки. Под натяжное покрытие используют в основном светодиоды. Выполнить монтажные работы можно без помощи специалистов, самостоятельно. Рассмотрим подробнее, как выполняется установка светодиодной ленты на потолок своими руками.

Типы освещения

Светильники для освещения потолка отличаются разнообразием:

Люстры и подвесы – наиболее традиционный тип осветительных приборов, чаще всего выполняют функцию основного освещения. Благодаря оригинальному дизайну и необычной форме могут выступать главным элементом интерьера.
Точечные светильники – без них невозможно представить современное потолочное освещение. Они используются для подсветки определенных зон комнаты, выделения особенностей интерьера, в качестве основного света.
Лампы направленного света – дают концентрированный поток света в одной области

Данное свойство помогает изменить геометрию помещения или акцентировать внимание на нужном объекте.
Подсветка потолка светодиодными лентами изнутри или по периметру. Это позволяет добиваться интересных эффектов, например, парения потолка в воздухе, и создавать различные световые узоры на его поверхности.

Хорошее освещение в квартире предполагает комбинацию нескольких типов светильников с возможностью создавать различные световые сценарии в зависимости от потребностей. Так, например, в большой гостиной уместно использовать красивую объемную люстру, создающую праздничное и яркое настроение в помещении, и скрытое освещение потолка для придания атмосферы расслабленности и романтики.

Очень длинные ленты

Иногда, количества метров в бобине, на которых продаются такие светодиодные полосы, не хватает. Приходится соединять несколько одинаковых отрезков или просто добавлять кусок нужной длины.

Между собой, компоненты соединяются предельно просто – главное, не перепутать полярность при соединении. Гораздо важнее, сделать правильный расчет подключения светодиодной ленты для подсветки потолка.

Дело в том, что при большой общей длине изделия, те диоды, которые расположены ближе к источнику питания, будут перегреваться, а те которые расположены в конце, будут светить достаточно тускло. Чтобы этого не происходило, можно осуществить параллельное подключение при достаточной мощности трансформатора.

Цветные диоды потребуют дополнительно подключения к контроллеру, управляющему их свечением

Важно помнить, что для подключения цветных диодов параллельным способом, потребуются достаточно мощные блоки, которые могут весить достаточно много

Установка подсветки по периметру

Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.

Компоненты светодиодной ленты

Схема крепления светодиодных лент в нише из гипсокартона

Гипсокартонный короб

Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.

Пластиковый уголок

Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.

Специальный участок для укорачивания ленты

Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по  принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.

Коннектор для светодиодной ленты

Отрезки ленты, соединенные коннектором

Цены на люстры

люстра

Пайка соединения ленты с кабелем

Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

Схема подключения светодиодной ленты

Схема подключения с одном блоком питания

Схема подключения с несколькими блоками питания

Проверка работоспособности всей системы

Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.

С ленты снимается липкий слой

Монтаж светодиодной подсветки

Еще один вариант — монтаж светодиодной ленты в потолочном карнизе

Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.

Рекомендации

Выбирая светодиодную ленту, учитывайте наличие необходимых комплектующих. К ним относятся:

  • блок питания для преобразования напряжения;
  • контролер с датчиком для изменения цвета;
  • пульт управления для регулировки интенсивности световых потоков и их оттенков;
  • лента.

Продумайте расположение источников. Если будете монтировать скрытую подсветку, сделайте предварительный чертеж освещения на листе бумаги, чтобы наглядно представить будущий результат.

В комнатах с натяжными потолками ленту располагайте на удалении от декоративного полотна. В противном случае свет, излучаемый диодами и сами лампочки, будут отражаться на глянцевом покрытии.

Монтируется лента просто, поэтому легко установить прибор своими руками без привлечения профессиональных мастеров. Такая подсветка добавит современности и легкости интерьеру, изменит пространство комнаты.

Тип ленты

Главный признак, по которому различаются светодиодные ленты – это тип светодиодов. Среди одноцветных лент встречается два типа диодов. К ним относятся SMD 3028 и SMD 5050. В переводе с английского SMD обозначает «прибор, монтированный на поверхность». Если присмотреться к внутреннему устройству ленты будет видно, что светодиоды плотно припаяны к поверхности изделия.

По количеству светодиодов на один погонный метр длины, изделия бывают:

  • SMD 3028 – 60, 120 или 240 диодов;
  • SMD 5050 – 30, 60 или 120 диодов.

На выбор вида ленты будет влиять и назначение комнаты:

  • класс IP 20. Такие приборы монтируются только в сухих помещениях;
  • класс IP 43 – универсальный вариант. Чтобы приклеить изделие нужно снять защитную полосу, и прижать изделие клеевой стороной к поверхности. Герметичный корпус, в котором размещены диоды, продлевает срок эксплуатации лампочек;
  • класс IP 65 – с максимальной влагозащитой применяется для освещения ванных комнат;
  • класс IP 67 или 68 не боится влажности и перепадов температуры;
  • RGB – хрупкие приборы с встроенными контроллерами. Устанавливают такие ленты под защитные покрытия, а цвета и степень излучения регулируют с помощью пульта дистанционного управления.

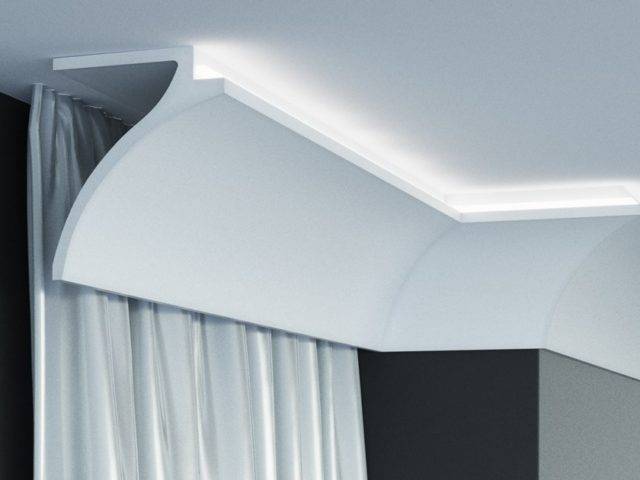

Разновидности плинтусов с каналом под светодиодную ленту

Такие молдинги отличаются от обычных по конструкции. Внутри находится паз, куда укладывают LED-ленту, провод, а если позволяют размеры — и блок питания. Таким образом виден свет, но не его источник.

Есть несколько вариантов расположения ленты:

  • над галтелью, тогда освещается потолок (наиболее распространённый);
  • под плинтусом, лучи направлены вниз, выделяя стену (используется для акцентной подсветки декоративного покрытия или предметов искусства — картин, ваз, статуэток);
  • посередине (обычно сюда ставят неяркие элементы, чтобы свет не бил в глаза).

Все разновидности плинтусов крепятся только к стене. До потолка остаётся небольшое расстояние. Часто внутри наклеивают фольгу для отражения света, так получается более яркий контур.

Потолочные плинтусы под светодиодную ленту делают из негорючих материалов: полиуретана и дюрполимера. Помимо этого, такие изделия являются влагостойким и могут использоваться в ванных комнатах.

Карнизы из полиуретана прочные и имеют ровную поверхность, из них часто создают имитацию лепнины. Существуют гибкие разновидности, которые используют для колонн, эркеров, закругленных углов и т. д.

Дюрополимер — более современный материал, получаемый с помощью высокого давления. Характеризуется повышенной плотностью и прочностью, но в отличие от полиуретанового нет гибких моделей.

Все варианты потолочного плинтуса выпускаются в разных размерах (ширине и глубине), а также дизайне: от классических узоров или пышных барочных завитков до строгих современных линий. Внешний вид подбирают в зависимости от общего стиля комнаты. Из производителей популярны «Европласт», «Tesori», «Orac Decor» и «Decomaster».

Некоторые мастера для создания контурной подсветки используют бюджетный вариант — плинтус из полистирола (пенопласта). Но такие багеты не выпускают с каналом под светодиодную ленту. Нужно самостоятельно выбирать подходящую модель с достаточным свободным местом и широкой вертикальной частью для надежной фиксации к стене, поскольку пенопласт крепится только на клей. Кроме того, материал довольно хрупкий и почти не гнётся, из-за чего легко повреждается при перевозке или монтаже, а под действием солнечных лучей он желтеет. Поэтому мы не рекомендуем такой вариант.

Установка светодиодной ленты в плинтус на потолок

Если вы хотите произвести монтаж в той или иной комнате светодиодное освещение и при этом сделать еще гипсокартонные конструкции, то стоит выбрать тот материал, который имеет большую толщину и ширину. Объяснить это достаточно просто — светодиоды очень яркие, а такие характеристики гипсокартона позволят защитить глаза человека от вредного воздействия. Если же гипсокартон будет слишком тонкий, то светодиоды будут просвечиваться сквозь него слишком сильно.

Подсветка потолка светодиодной лентой под плинтусом фото

Подсветка потолка LED ленты под плинтусом своими руками не отнимет у вас слишком много времени и если выполнить все правильно, то вы получите отличный результат. Итак, в первую очередь нужно на потолке установить специальный плинтус. Не забывайте о том, что нужно оставить еще и зазор, куда потом будет помещаться разного рода изделие со светодиодами. Интересным фактом является то, что LED лента имеет основу, которая позволяет ее приклеить практически к любой основе. Для того чтобы это сделать, достаточно удалить данный защитный слой. Благодаря наличию такой особенности можно за считанные минуты прикрепить ленту.

Перед тем как произвести установку светодиодной ленты на потолок, внимательно осмотрите плинтус на наличие пыли или же грязи. Если они присутствуют, то их нужно в обязательном порядке устранить. В противном случае лента может очень плохо клеиться или же спустя некоторое время и вовсе отклеиться от потолка. Если же в вашем индивидуальном случае длина изделия превышает ту, которая вам нужна, то можно отрезать ее какую-то часть. Стоит отметить, что сделать это можно только в тех местах, которые предназначаются для разрезов, иначе вы повредите участки изделия, и светодиоды на них не будут работать.

Подсветка натяжного потолка LED лентой изнутри фото

В той ситуации, если вам нужно соединить несколько отдельных частей светодиодной ленты, то следует использовать специальный электрический коннектор. Когда лента будет установлена в потолочный плинтус, то нужно прикрепить ее в обязательном порядке к блоку питания. Для этого используйте проводки, которые находятся на концах изделия, установленные в заводских условиях

В то же время не забывайте о соблюдении полярности, что очень важно для полноценной работы светодиодов

Затем с помощью клеммников блок питания по схеме подключите к сети 220в. Контроллер, а также блок питания необходимо скрыть за плинтусом, чтобы их не было видно. Учитывайте тот факт, что нельзя устанавливать данные приспособления в тех местах, где нет доступа воздуха. Отсутствие кислорода может очень отрицательно сказаться в работе, как блока питания, так и самого контроллера.

Частые ошибки при монтаже

Есть несколько ошибок, которые часто допускают при установке и из-за которых светодиодная лента служит намного меньше. Запомните несколько советов:

  1. Не фиксировать подсветку пластиковыми хомутами. Они пережимают основание и оно перегорает в этих местах.
  2. Не подключать последовательно ленты при общей длине больше 5 м.
  3. При использовании варианта в силиконовом покрытии лучше клеить его на алюминиевый профиль, который служит радиатором охлаждения и исключает перегрев.
  4. Выбирать блок питания с запасом мощности не менее 30%. Если он будет постоянно работать на пределе, то прослужит недолго.

Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Если разобраться в теме, то выбрать светодиодную ленту и установить ее на потолке несложно. Главное – подобрать подходящий блок питания и контроллер, не перепутать провода при соединении и надежно закрепить подсветку на поверхности.

Подготовка к монтажу

Как и в любой работе, перед тем как закрепить светодиодную ленту на потолке, необходимо учесть ряд подготовительных моментов:

  • рассчитать точное количество материалов, ориентируясь по периметру плинтуса;
  • определить вид освещения, учитывая необходимую яркость и декоративные элементы;
  • выбрать блок питания. Подбирается с учётом подаваемого напряжения, учитывается мощность и устойчивость к влаге.

Не забывайте, что для изменения цветовой гаммы освещения, необходимо заранее позаботиться об установке контроллера.

Важно: перед монтажом, для надёжности крепления, обязательно приведите в порядок поверхность. При помощи спирта её можно обезжирить, затем нужно смахнуть пыль, избавиться от видимых сколов

Варианты и места использования, плюсы и минусы применения

Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной. Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:

  1. Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.

  2. Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.

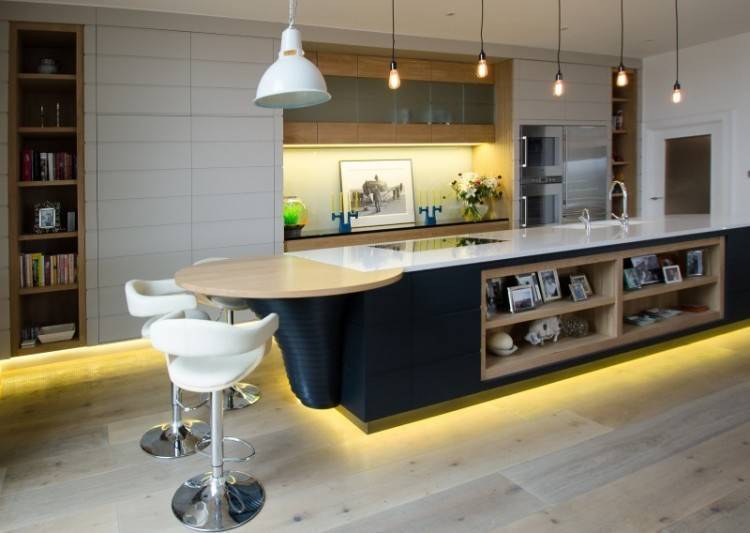

  3. Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.

  4. Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.

  5. Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.

  6. Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
  7. Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность.

Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:

  1. Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
  2. Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
  3. Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
  4. Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
  5. Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.

Ленту можно расположить практически везде.

Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.

Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.

Рекомендуем: Как установить светодиодную ленту на карнизе для штор

Сборка и подключение электрической части

При проектировании и сборке учитывайте, что подключение светодиодных плат идет параллельно, длина фрагментов не превышает одной бобины (5 м). Последовательное соединение пятиметровых лед-лент не делают – их подключают к драйверу параллельно. Для мощного блока, имеющего большие габарит, оставьте больше места.

  • Для разрезания LED-ленты на фрагменты используйте острые ножницы или нож с подложкой. Линии разреза ведите по отметкам между модулями, чтобы не повредить токопроводящие дорожки.
  • Зачистите концы провода, краешки дорожек, проводящих ток. Припаяйте провод согласно маркировке на ленте. Температура пайки – 240-250 °C. Для SMD-ленты берите двухжильный медный провод, для RGB-ленты – четырехжильный. Чтобы не повредить основание, не паяйте дольше 10 секунд.
  • Зачистите свободный конец провода, подключите его к клеммам адаптера, ориентируясь по цвету маркировки, затяните крепежные винты.
  • Проверьте работоспособность схемы, включив систему в сеть. Проверьте все ли фрагменты светятся, проконтролируйте нагрев в месте пайки.
  • При установке ленты используйте самоклеящееся основание, закрепите систему.

Тип ленты

Для начала, потребуется определиться с типом используемых для подсветки устройств. Они могут иметь некоторые отличия, связанные с конструкцией и способом установки. Чтобы облегчить выбор, рассмотрим, какие могут быть ленты:

  • С клеевой основой. Они не потребуют дополнительных приспособлений или инструментов при установке. На обратной стороне у них есть клеевой слой, закрытый защитной пленкой. Перед монтажом, эту пленку снимают и наклеивают отрезок туда, где он должен быть.
  • Влагозащищенные. Эти изделия отличает то, что чипы в них устанавливаются во влагозащищенном корпусе. Они выдерживают кратковременное попадание воды.
  • Водонепроницаемые. Похожи на предыдущие, но, отличаются полной водонепроницаемостью, что позволяет их монтировать даже в воде.
  • RGB или просто — цветные. Этот тип изделии отличает возможность изменять цвет свечения чипов. Для установки, помимо самого изделия, потребуется специальный контроллер, отвечающий за изменение цвета.

Для любых типов устройств, потребуется приобрести трансформатор, который обеспечит подачу электроэнергии. Используемое напряжение может быть 12 или 24 вольта. Трансформатор изменяет напряжение сети, которое составляет 220 вольт и преобразует его в необходимое значение.

Помимо напряжения, этот элемент обеспечивает именно ту мощность, которая необходима для равномерного свечения чипов. От того, насколько мощным будет преобразователь, будет зависеть количество подаваемой энергии.

Способы монтажа светодиодной ленты

Фото подсветки по периметру внутри

Установить дюралайт можно следующими способами:

  1. в декоративной нише из гипсокартона. Сначала монтируется короб из ГКЛ (по периметру помещения, в центре), в него закладывается устройство;
  2. скрытая подсветка потолка, когда лента расположена под перекрытием, сверху закрыта натяжным декоративным полотном;
  3. под потолочным плинтусом. Тогда фриз крепится к поверхности стены, с внутренней стороны карниза устанавливается светодиодная лента.

Для подсветки устанавливают фризы:

  • из пенопласта или пенополистирола;
  • полиуретана;
  • специальные потолочные плинтуса с уже готовыми отверстиями под светодиодную ленту или неоновую подсветку;
  • полиуретановые фризы для потолка в форме металлического профиля. Такие карнизы позволят заложить с внутренней стороны светодиоды или установить другие источники освещения;
  • плинтуса с угловыми полиуретановыми профилями.

Дизайн потолка

Наиболее интересные потолочные оформления.

Окно в небо

Фальш-окно – это идеальное решение для многих интерьеров. Наличие подсветки усилит эффект бездонности и глубины данной конструкции.

Ночное небо

Звездное небо завораживает мерцающими огоньками и своей магической притягательностью, напоминает галактику и открытый космос. Такой декор никого не оставит равнодушным.

Прозрачный потолок

Подходит для небольших помещений с ограниченным естественным освещением. Он обеспечивает достаточное количество света и тем самым становится изюминкой интерьера, которая создает уютную и приятную атмосферу.

С балкой

Споты, точечные светильники или диодная лента позволяют подчеркнуть декоративную красоту балки и создать акцент на функциональных зонах.

Необычные идеи

Различные виды подсветки в сочетании с необычными потолочными моделями, являются оригинальным стилистическим приемом.

Боковое освещение предоставляет возможность осветить ту часть комнаты, которая используется чаще всего.

Великолепно преображает пространство, привносит в него легкости, воздушности и дарит ощущение свободы.

Освещение выгодно выделяет изгибы и узоры лепного орнамента или рисунка.

С рисунком и подсветкой

Такое сочетание создает различные световые иллюзии в пространстве и несомненно становится ярким и самобытным штрихом.

Варианты создания подсветки

Чтобы сделать потолки со светодиодной лентой красивыми, можно воспользоваться одним из следующих способов:

  1. Точечный. При использовании данного варианта создания освещения приборы размещают особым образом, чтобы они излучали свет непосредственно вниз. Наиболее популярным и часто встречающимся примером точечной подсветки является конструкция «звездное небо».
  2. Направленный. В данном случае ленту нужно устанавливать специальным образом на откосах. В результате применения подобного способа размещения приборов они излучают свет вдоль потолочной поверхности.
  3. Рассеянный. Данный вариант также называют контурным. Для его реализации светодиоды должны образовать на потолке непрерывную световую полосу.
  4. Фигурный. Приборы в этом случае помещают в специальные плафоны, имеющие небольшой размер. Подобное решение позволяет создавать разные световые конфигурации.

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

плохо подготовленная поверхность для монтажа

не качественный скотч

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:

очистить

вытереть насухо

обезжирить

Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.

Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

  • Комната — 20 м2;
  • Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

  • до 2,7м — 1;
  • 2,7 — 3м – 1,2;
  • 3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

  • Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
  • Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
