Надежные способы соединения электрических проводов

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

  • снимают оплетку на 2-3 см;
  • зачищают сердцевину до металлического блеска;
  • скручивают проводники и вставляют их в гильзу;
  • обжимают соединение специальным инструментом.

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

  • снимают изоляцию;
  • очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
  • надевают шайбу, накидывают первый проводник;
  • устанавливают второй крепежный элемент, надевают следующий кабель;
  • закрепляют конструкцию гайкой.

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

  1. Очищают концы кабелей от оплетки.
  2. Снимают оксидную пленку наждачной бумагой.
  3. Вводят проводники в гнезда. Завинчивают болты.

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

  1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
  2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

  • при использовании первого вида кабели соединяются в полости наконечника;
  • во втором случае провода совмещают с помощью разных элементов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

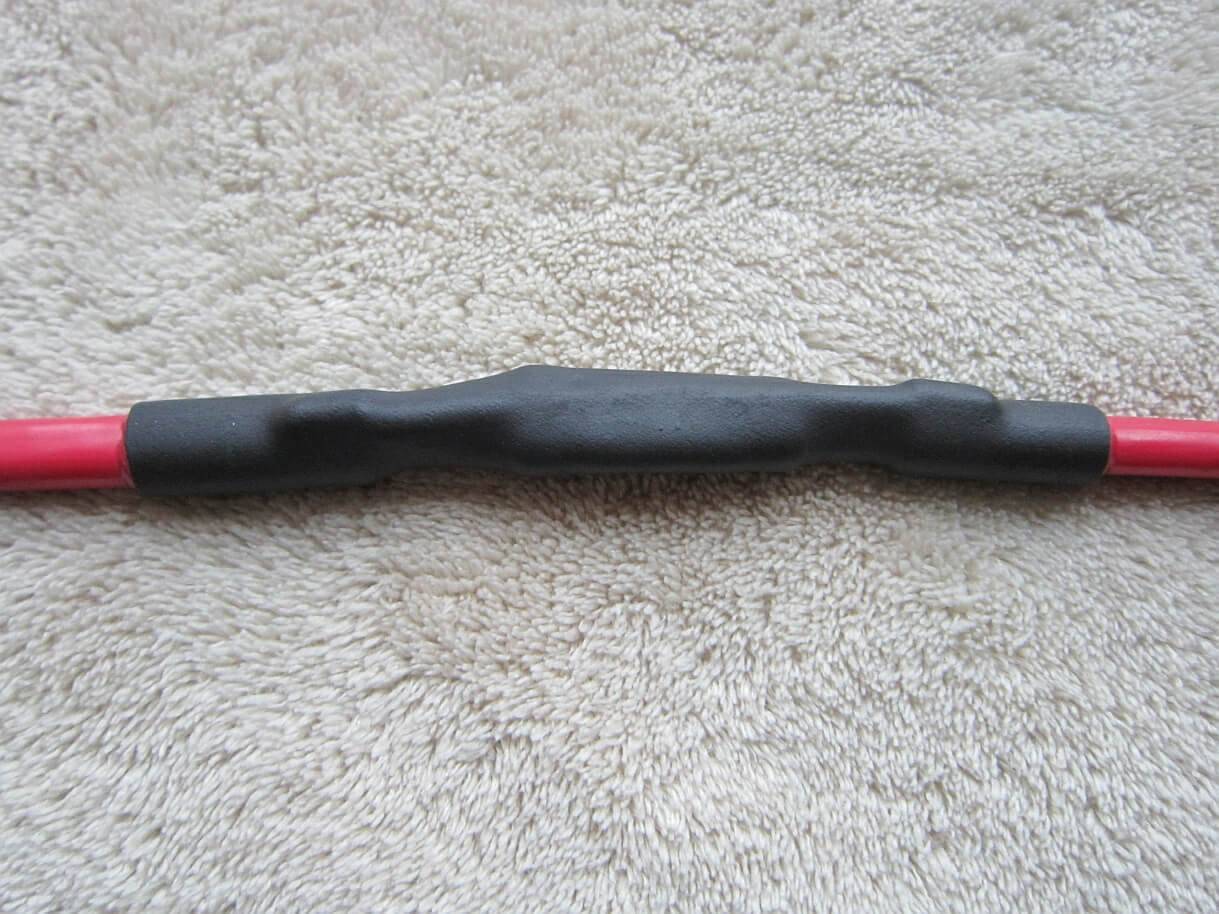

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Соединение проводов при помощи клеммных колодок

Клеммные колодки — это пластиковые полоски с латунной втулкой внутри, у которой с двух сторон закручиваемые элементы.

Для соединения двух проводов таким способом нужно с одной и со второй стороны вставить конец изделия. После чего, они крепко затягиваются винтами. Так соединяются провода в распределительных коробках зачастую во время крепления розетки, выключателя либо люстры.

Важно знать, что у клеммных колодок входные отверстия могут быть разными, поэтому стоит предварительно знать сечение жил. Плюсы:

Плюсы:

  • приемлемая цена;
  • быстрый и лёгкий монтаж;
  • надежное соединение;
  • возможность соединения алюминия с медью.

Минусы:

  • не всегда хорошее качество соединительных элементов;
  • возможность соединения только двух проводов;
  • пайка обладает лучшей надёжностью.

Конструкция сжима

Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.

В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.

Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:

Модель «орешка»Сечение
Основной кабель, кв. ммДобавляемый кабель, кв. мм
У731М4-101,5-10
У733М15-351,5-10
У734М15-3516-25
У739М4-101,5-2,5
У859М51-704-35
У870М96-15016-50
У871М96-15051-95
У872М96-15096-120

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Общие требования к соединению проводов

Переждём чем рассмотреть на сайте elektriksam.ru наиболее популярные способы соединения проводов и кабелей в электрике, рассмотрим требования, которые предъявляются к этому процессу согласно ПУЭ:

  • В месте соединения проводов и кабелей необходимо обязательно предусмотреть некоторых запас провода, чтобы можно было бы повторно присоединиться к проводу или сделать от него ответвление;
  • Соединение кабелей и проводов допускается производить лишь методом опрессовки, пайки, сварки, а также при помощи сжимов, на винтовые или болтовые крепления;
  • К месту соединения проводов должен быть обеспечен подход, для дальнейшего осмотра и возможного ремонта электрики;
  • Соединяемые провода не должны подвергаться механическому натяжению;
  • Допускается соединять провода лишь в специально предназначенных для этих целей ответвительных коробках. Исключением являются лишь провода, проложенные на изолирующие опоры.

Все провода должны иметь нормальную изоляцию, которая равномерно снимается с жилы для последующего соединения.

Как проводить работы в воде и земле

Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!

В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается термоусадка. Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти короткое замыкание и выход электросети из строя.

Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком

Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную защиту от грызунов!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса! Если какой-либо нюанс был упущен, советуем Вам просмотреть наглядные видео-уроки. Надеемся, что теперь Вы знаете, что за соединители лучше использовать для тех или иных условий применения, а также, как может выполняться соединение проводов в распределительной коробке.

Также читают:

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение

При помощи бандажной скрутки можно соединять более двух проводников.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для соединения проводов. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

  • информация о допустимом напряжении;
  • информация о сечении жилы;
  • повышенная термоустойчивость;
  • надежная фиксация жилы провода;
  • устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное соединение проводников.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу провода.

Виды клеммников

Существует три разновидности:

  1. винтовые. Классический вариант: провод фиксируется затягиванием винта, упирающегося в прижимную пластину. Дешевые клеммы без такой пластины (провод зажимается непосредственно винтом) ненадежны, их применять не рекомендуют. Достоинство винтовых клемм: пользователь контролирует усилие зажима;
  2. самозажимные. Провод зажимается подпружиненной пластиной сразу после введения в разъем. Достоинство — быстрый монтаж. Но в клеммниках этого типа не контролируется усилие зажима: оно может оказаться недостаточным. Повторное использование клеммы исключено — при выдергивании провода она повреждается;
  3. рычажные. Провод зажимается и освобождается при помощи особого рычажка.

Рычажный клеммник многоразовый, но усилие прижима пользователь также не контролирует.

Соединение проводов пружинными клеммами

Не так давно появились в продаже пружинные клеммы Wago и сразу же хорошо себя зарекомендовали. В данном случае провода соединяются благодаря специальному механизму, а не винтом. В результате снижается риск повреждения проводов в момент соединения. Все что нужно сделать, это произвести зачистку изоляции и вставить провода в отверстие.

Плюсы:

  • есть возможность соединять медные и алюминиевые провода;
  • можно выполнять соединение сразу нескольких жил;
  • надежная фиксация проводов без повреждений;
  • компактность;
  • быстрое и качественное крепление;
  • у таких клеммных колодок присутствует смотровое отверстие, через которое можно держать под контролем качество соединения.

Минусы:

  • клеммы довольно дорогие;
  • такой способ соединения проводов не подходит для мощных потребителей, к примеру, духовки либо электроплиты.

Использование колпачков СИЗ

СИЗ — соединительные изолирующие зажимы. Они представлены в виде колпачков с пружиной внутри, при помощи которой выполняется соединение проводов.

Плюсы:

  • невысокая стоимость изделий;
  • колпачки сделаны из негорючего материала, а соответственно риск самовозгорания сводится к нулю;
  • легкость крепления;
  • разнообразие цветов.

Минусы:

  • недопустимо соединение алюминия и меди;
  • изоляция и фиксация не очень хорошая.

Опрессовка гильзами

Нередко соединяются провода путем опрессовки гильзами, так как этот метод является надежным. Следует оголённые провода поместить в специальную трубку и крепко ее сжать. Затем остается лишь произвести изоляцию гильзы термоусадочной трубкой либо изолентой.

Плюсы:

  • надежная изоляция и соединение;
  • изделия недорогие.

Минусы:

  • такие гильзы являются одноразовыми;
  • сжимается гильза только с использованием специального инструмента;
  • для соединения алюминиевого и медного провода нужна специальная гильза, ее сложно найти;
  • монтаж довольно трудоёмкий.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Необходимые инструменты

Есть разные методы соединения проводов, и для каждого из них понадобятся свои инструменты.

Для механических соединений

Если применяют механический способ, используют:

  • пассатижи;
  • нож или приспособление для очистки проводов от изоляции;
  • устройства, с помощью которых выполняется соединение (клеммы, зажимы, колпачки СИЗ и т.д.).

Если используют метод опрессовки, то понадобятся пресс-клещи или пресс (механический или гидравлический).

Для сварки

В этом случае понадобятся:

  • горелка;
  • осциллятор;
  • средства защиты (маска, перчатки, резиновые сапоги);
  • аргонно-дуговой сварочный аппарат.

Для пайки

Для выполнения соединения проводов готовят следующее:

  • паяльник мощностью 60-200 Вт в зависимости от толщины соединяемых жил;
  • припой, например ПОС40;
  • флюс (ФИМ, Ф-64, ФТБф);
  • наждачную бумагу.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
