Выбор типа разводки для системы отопления в квартире

Стояки отопления в многоквартирном доме: какой выбрать?

Как правило, большинство многоквартирных зданий оснащено стояками из стали. У них есть свои положительные качества, но все равно спустя несколько десятилетий их приходится менять, так как они «дружно» выходят из строя один за другим. Это означает, что их срок службы истек, и требуется обновление всей системы.

Часто при этом возникают сложности, так как современные материалы в корне отличаются от тех, что ставили на системы отопления лет 30-40 назад. Поэтому необходимо соотнести их параметры с теми, которые имеют старые стояки. Особенно это касается тех жильцов, кто решил не дожидаться аварийных ситуаций, а взять безопасность и качество обогрева в своих квартирах в собственные руки.

Оборудование должно совпадать по следующим критериям:

1. Первый из них, это температура стояка отопления в многоквартирном доме. Это означает, что новые трубы должны выдерживать такой же нагрев теплоносителя, как и предыдущие или даже превосходить их.
2. Не менее важный показатель – давление в системе.В зависимости от этажности здания, оно может составлять от 3-8 атм.Кроме постоянного давления в работающей системе существуют еще так называемые гидравлические удары, которые происходят во время ее запуска.Узнав у поставщиков тепла, какое рабочее давление в системе, нужно добавить к этому показателю 30-35% и приобретать трубы, которые способны его выдержать.
3. В том случае, если какая-то часть стояка будет проходить через нежилое, неотапливаемое помещение, то ему потребуется сделать теплоизоляцию.

Как показывает практика, сегодня большинство потребителей останавливают свой выбор на трубах из полипропилена. Лучше всего для столь ответственной части отопительной системы подойдет модель PN25, которая отличается повышенной прочностью, но при условии, что верхний показатель нагрева теплоносителя не превышает +90 градусов. Если это не так, то придется снова ставить привычные стальные трубы.

Иногда те, кто желают продлить «жизнь» отопительной системы в своей квартире ставят металлопластиковые стояки, не зная, что они крайне уязвимы в местах соединения. Это вызвано перепадами давления, которые эти трубы переносят не очень хорошо.

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

Сравнительный анализ металлических и пластиковых труб

Несмотря на разнообразный ассортимент материалов, которые предлагают для разводки систем отопления, на ключевых позициях по-прежнему остаются трубы, изготовленные путем металлопроката.

Из черного металла

Нижний предел температуры плавления стальных изделий составляет 1500 градусов по Цельсию, что является несомненным плюсом. Еще одно преимущество заключается в собственной жесткости стальных труб, это позволяет использовать минимальное количество креплений. Но материал отличает также ряд недостатков. Из-за высокого коэффициента теплопроводности продвижение теплоносителя к радиаторам сопровождается немалыми потерями. Кроме этого, стальные изделия легко поддаются коррозии, что означает невозможность использования их в скрытой проводке.

Трубы из нержавейки

Обладают высокими эксплуатационными качествами, проявляя устойчивость к большинству внешних факторов и отличаясь собственной жесткостью. Поэтому стоит отметить следующий ряд положительных характеристик:

• отсутствие реакции на электрохимические воздействия;
• устойчивость к высокому давлению;
• эстетичный вид, не изменяющийся со временем.

При сборке системы из данного материала практически не возникает разнообразных сложностей. Они прекрасно служат как при открытой, так и при внутренней проводке. Единственным отрицательным качеством подобной системы является ее высокая стоимость.

Трубы из меди

Использование этого материала в системе отопления обеспечит не один десяток лет безотказной работы. Дополнительное преимущество, обеспечивающее продолжительный срок эксплуатации медных труб, получается благодаря тому, что соединения, используемые в монтаже, не поддаются тепловому разрушению. Однако стоимость такой системы также довольно высока. Кроме этого, сборка из медных труб отнимает очень много времени из-за того, что соединения выполняются методом пайки. Также следует учитывать, что при медной разводке нельзя применять алюминиевые батареи, ведь эти два металла вступают в электрохимическую реакцию.

Трубы из пластика

Базовым материалом для производства пластиковых изделий служит полипропилен, а для пущей прочности его часто сшивают из нескольких слоев. Пластик обладает рядом преимуществ, основным из которых служит полная химическая инертность. Это значит, что материал совершенно не вступает в реакцию с теплоносителем, также он не подвержен окислению или коррозии. Кроме этого, вещество обладает высокой пластичностью, что делает его удобным в монтаже. На современном рынке представлено три разновидности пластиковых изделий.

Полипропиленовые

Для труб системы отопления применяют армированный полипропилен, в качестве укрепляющего каркаса в этом случае используют алюминий. Среди положительных свойств такого материала стоит отметить устойчивость к растяжению за счет металлического армирования, расположенность к скрытому способу укладки и высокую техничность монтажа. Все соединения осуществляются путем оплавления поверхности особым паяльником, выполнить эту процедуру можно лишь пройдя специальную подготовку.

Сшитый полиэтилен

Данный материал проходит обработку, позволяющую ему проявлять устойчивость к высоким температурным режимам и механическим повреждениям. Однако трубы, изготовленные данным методом, уступают аналогам из армированного пропилена в стойкости к давлению. Поэтому для систем отопления они практически не используются, хотя вполне пригодны для комплектации теплых полов, где и нашли свое основное применение.

Металлопластик

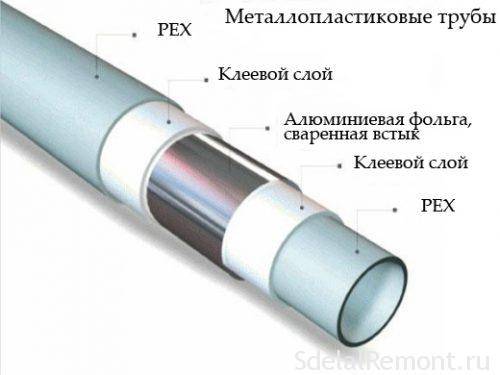

Это трубы, выполненные из двух слоев сшитого полиэтилена, которые разделены алюминиевой вставкой толщиной 0,4 мм. Прежде чем выбрать трубы, изготовленные из этого материала, всегда нужно уточнить их пригодность для использования в системах отопления. Монтируется система из металлопластиковых труб при посредстве специальных соединительных фитингов. Изделия, изготовленные данным способом, отличаются самой высокой прочностью, легки в монтаже и прекрасно подходят для скрытой разводки.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ;
• разводной ключ;
• трубогиб;
• обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,

двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Терминология

Сначала чтобы не было путаницы определимся с терминами.

Элеваторный, либо тепловой узел — место, где сосредоточено управление отопительной системой и горячим водоснабжением дома либо его части.

Помимо этого: элеваторный узел приводит давление и температуру теплоносителя к оптимальным для работы отопительной системы показателям. Так, перепад между подающей и обратной нитками автострады достигает 4 кгс/см2, одновременно с этим для циркуляции воды через батареи достаточно перепада в 0,2 кгс/см2.

• Водоструйный элеватор — главный элемент элеваторного узла, камера смешения, в которой более тёплая вода с подачи смешивается с вовлекаемой в повторную циркуляцию водой обратки.
• Подсос — труба, соединяющая подачу и обратку в элеваторном узле. Через нее более холодная вода обратного трубопровода поступает на повторный цикл циркуляции.
• Розлив (лежневка) — горизонтальная труба, подающая теплоноситель от элеваторного узла к стоякам.
• Стояки — вертикальные участки системы отопления, подающие воду конкретно к отопительным устройствам.
• Подводки — трубы, соединяющие стояк с батареей.

Итак, какие конкретно схемы разводки систем отопления смогут употребляться в многоквартирных зданиях? Какие конкретно элементы они включают?

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

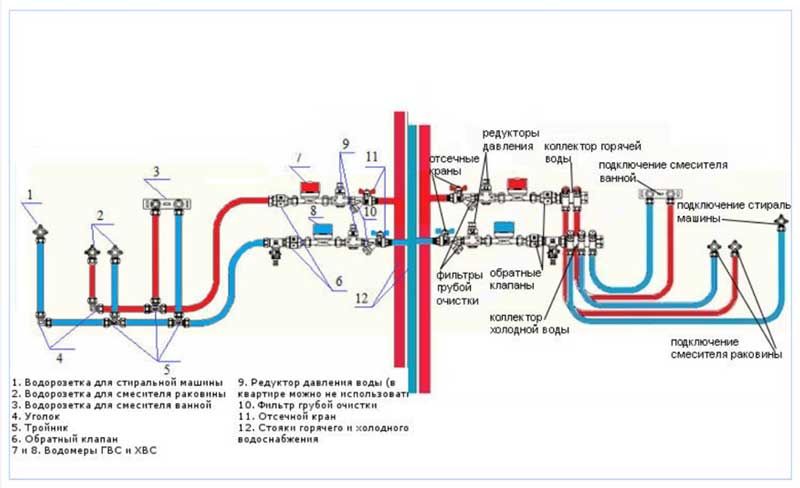

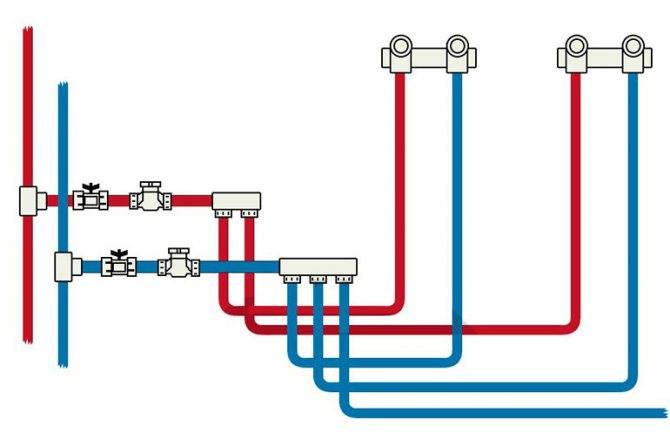

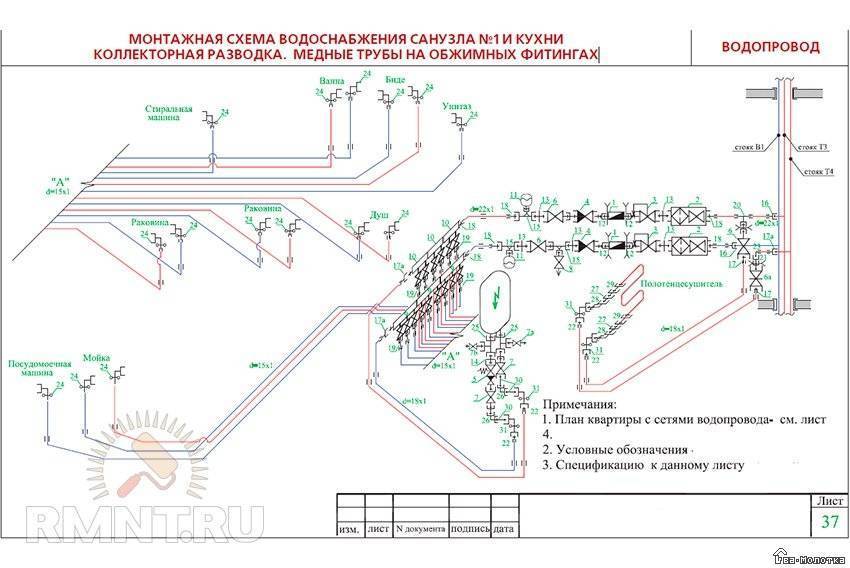

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Выбираем трубы

Современное проектирование систем теплоснабжения на 95% базируется на применении пластиковых, полиэтиленовых, гофрированных нержавеющих труб. Каждая из них имеет свои недостатки, достоинства.

Металлические, медные трубы также имеют право существования, но ввиду склонности к коррозии, высокой стоимости, сложности монтажа, их применение сокращается. Предпочтение отдается не уступающим по характеристикам пластиковым изделиям. Подробные рекомендации по выбору труб отопления смотрите видео.

Видео:

Металлопластиковые, полипропиленовые трубы

Металлопластиковые трубы повсеместно применяются при прокладке водопровода, отопления, теплых полов. Они хорошо изгибаются, легко монтируются, выдерживают значительную температуру, давление, имеют бюджетную стоимость.

Металлопластик состоит из разнородных слоев с различными коэффициентами теплового расширения. Опыт применения показывает, что при использовании металлопластика на горячем водоснабжении происходит разделение слоев, труба выходит из строя через 5—7 лет. Такая разводка труб отопления в полу не рекомендуется.

Полипропиленовые трубы

Полипропилен не имеет слоев, свободно выдерживает гарантированный производителем срок службы. Главный недостаток — необходимость строго соблюдать температуру, время нагрева паяльником при монтаже. Полипропилен имеет низкую теплопроводность, не может быть применен для теплых полов.

Гофрированная нержавеющая труба

Гофрированная нержавеющая труба, разработанная по инновационным технологиям, рекомендуется для прокладки сетей теплоснабжения. При применении такого изделия легко выполняется разводка отопления по полу в новостройке или замены старых трубопроводов.

Гофрированная нержавеющая труба

Вот некоторые преимущества её применения:

• легко изгибается;
• обеспечивает простое подсоединение фитингов, облегчает, ускоряет процесс монтажа;
• гофрированная конструкция компенсирует колебания линейных размеров, гидравлические удары;
• долговечность;
• не подвергается коррозии, нет осадка на стенках.

PE-X трубы

PE-X – изделия из сшитого полиэтилена. Сшивка — процесс придания прочности соединению молекул полиэтилена, получение изделия круглой формы. На трубы наносится маркировка (ГОСТ 52134—2003 для Российских производителей) с указанием метода сшивки:

• PE-Xa,
• PE-Xb,
• PE-Xc.

Молекулы PE-Xa сшиваются пероксидами. Это дорогой, трудоемкий процесс. PE-Xb – сшивка на пару. Процесс простой, поэтому это наиболее дешевые изделия из линейки PE. PE-Xc — сшивка радиоактивными изотопами.

Полиэтилен хорошо пропускает кислород, что позволяет развиваться бактериям внутри нагревательных элементов. Чтобы кислород не проходил к теплоносителю, изделие делается многослойным. Внутри вставляется слой EVOH.

Инновационные разработки привели к созданию полиэтилена, более устойчивого к высоким температурам — PE-RT. В современном строительстве разводка труб отопления в квартире по полу производится PE-RT.

Важно! Рекомендуется выбирать трубу с маркировкой PE-RT/EVOH/PE-RT, она пятислойная, не пропускает молекулы кислорода к теплоносителю

Наименование.	Диаметр, мм.	Толщина стенок, мм.	Цена, руб./метр.
PE-Xb	16.0	2	59
PE-X/EVOH	16.0	2	28
Elsen PE-Xa	25	3,5	208.6
PexPenta PE-Xc	16	2	50
Труба гофрированная из нержавеющей стали S9 304	15	95
Кожух, ПНД гофрированный под полиэтилен 16 мм	25	12

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

• черный металл (сталь);
• медь;
• нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

• жесткие прямые с системами пресс-фитингов;
• гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

• Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
• Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

• Большая прочность и температурная стойкость.
• Эстетичный внешний вид.
• Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Монтаж

Сразу стоит сказать, что монтаж таких систем своими руками — дело рискованное. Проблема в том, что проектирование горизонтальных систем требует серьезных расчетов. Произвести такие расчеты и правильно спроектировать всю конструкцию способен только грамотный инженер.

Кроме того, для монтажа, отладки и запуска такой системы потребуется работа опытных специалистов, знакомых с современной техникой, сантехническими стандартами и нормами, которые в этой стране только начинают вводить.

Можно, конечно, найти массу советов и руководств по монтажу горизонтальных систем отопления, только нет никакой гарантии, что такая инструкция не приведет к недееспособной конфигурации.

Тот факт, что конкретная схема работает у одного человека, еще не говорит о том, что такая же схема подойдет вам. Здесь требуется индивидуальный подход.

Также не стоит забывать о том, что введение в эксплуатацию учетной аппаратуры требует участия государственных специалистов, которые подтвердят соответствие этой аппаратуры стандартам.

Не лишним будет также найти того, кто уже имеет подобный опыт и поинтересоваться обо всех тонкостях предстоящей работы.
