Отопление дома – какие бывают системы обогрева и схемы разводки

Разновидности двухтрубных схем

В некоторых схемах работает самотечный принцип движения жидкости – контур батарей устанавливается под небольшим уклоном. Естественную циркуляцию дает разница плотности горячей и холодной воды. На практике подобный метод имеет свои ограничения в силу разных причин:

  • в схеме большой длины (более 30 м) незначительный уклон почти не отражается на движении теплоносителя;
  • в котле и батареях температура меняется волнообразно, ослабляя давление;
  • есть вероятность переохлаждения воды в бачке и радиаторах;
  • для большего эффекта нужны трубы достаточного диаметра.

Практика доказала эффективность двухтрубных схем, но они имеют несколько разновидностей, и у каждой своя специфика и степень адаптации к условиям монтажа в частном секторе. У некоторых котлов есть собственный движок, обеспечивающий принудительную циркуляцию теплоносителя.

Вертикальная двухтрубная разводка в одноэтажном доме

Особенность схемы заключается в возможности соединения труб одного диаметра, при этом высокое давление образуется на разнице в ветке подачи и обратки. Обычно требуется установка расширительного бачка уровнем выше (мансарда, чердак, лестница). Если не беспокоит расположение труб у потолка, эта схема вполне может устроить. Отопительный контур с обвязкой радиатора отопления двухтрубной схемы с терморегулятором придется задекорировать.

Обратная линия проводится на уровне пола, но соединительные муфты лучше вынести на поверхность – есть вероятность течи, которую проще устранять в открытом доступе. Когда теплоноситель подается сверху, вероятность завоздушивания сводится к минимуму, благодаря высокому давлению в отопительном контуре. При наличии насоса допустимо применение труб небольшого диаметра. Обе разводки чаще всего прокладывают под радиаторами.

Вертикальная двухтрубная разводка в двухэтажном доме

Подобная схема при охвате 2-х этажей будет работать эффективнее. Здесь заметна усиленная циркуляция, благодаря разнице по высоте между котлом в подвальном помещении и уровнем батарей второго этажа. Из котла теплоноситель подается в распределительный бачок 2-го этажа, далее направляется по наклонному трубопроводу к радиаторам. Расширительный бак допустимо совместить с распределительной емкостью для горячего водоснабжения.

Дровяной или другой твердотопливный котел при двухтрубной разводке может обеспечить стабильную работу отопления, не требуя бесперебойной подачи электроэнергии.

Хороший вариант – трубы на 2-м этаже скрыть как системе «теплый пол», эта часть работает однотрубная схема, тогда нет необходимости в уклоне этой ветки двухтрубной вертикальной системы отопления с верхней разводкой.

Иногда для регулировки подачи воды устанавливают вентиль в отдельный радиатор. Его нельзя полностью перекрывать, поскольку повышается суммарная нагрузка на систему – возможен прорыв или вывод насоса из строя.

Двухтрубная система с нижней разводкой

Горизонтальная разводка имеет свои особенности, для нее требуются трубы большего диаметра и небольшой уклон трубопровода. Схему с горизонтальной разводкой можно оборудовать по принципу естественной циркуляцией. Для этого нужен гидравлический расчет двухтрубной системы отопления.

Другой вариант – снабдить насосом для принудительной циркуляции. Этот удобно в частных домах с пологой крышей, котел выносится в подвал.

Правильно обустроенная горизонтальная разводка предполагает укладку трубопровода на уровне с радиаторами или под ними. Недостаток – большая вероятность образования воздушных пробок. Для их устранения требуется снабжение всех батарей воздуховыпускными кранами Маевского.

У нижней разводки высокий КПД, при необходимости верхний этаж можно отключить, когда им не пользуются. Основное преимущество в том, что запорную арматуру выносят в одно помещение. Схему легко регулировать, вероятность течи только там, где соединительные элементы. Она подходит для зданий большой площади.

Система отопления многоквартирного дома

В соответствии с требованиями ГОСТ и СНИП системы отопления многоквартирного дома должны обеспечивать нагрев воздуха в жилых помещениях в зимний период до температуры 20-22 градуса при влажности 45-30 %. Для этого, при разработке проектно-сметной документации на строительство, проектируется и система отопления многоквартирного дома, обеспечивающая одинаковое давление теплоносителя в трубах, как на первом, так и на последнем этажах здания. Только при этом условии удается обеспечить нормальную циркуляцию теплоносителя, а, следовательно, и требуемые параметры воздуха в помещении.

Системы отопления многоквартирного дома

Если внимательно посмотреть на схему системы отопления многоквартирного дома, то видно, что диаметр трубопроводов, доставляющих теплоноситель к каждому жилому помещению, неуклонно уменьшается. Например, внутридомовая система отопления многоквартирного дома в подвальном помещении имеет диаметр трубопроводов на входе 100 мм, «лежаки», распределяющие теплоноситель по подъездам #8211 76-50 мм, в зависимости от размеров здания и протяженности крыла, а для монтажа стояков применяются трубы диаметром 20 мм. На обратке это правило действует в обратном порядке по возрастающей.

Следует остановиться и на конструкционных особенностях лежаков система отопления многоквартирных жилых домов (на подаче и обратке). Их концевики заглушаются шаровым краном, диаметром 32 мм, установленным на расстоянии не менее чем в 30 см от последнего стояка. Делается с целью создания аккумуляционного кармана для скопившихся в нижней, горизонтальной части системы накипи, окалины и прочих загрязнений, которые удаляются при плановой промывке отопительной системы.

Однако регулировка системы отопления многоквартирного дома, описанная выше не позволяет гибко выравнивать давление в системе, что приводит к понижению температуры помещений на верхних этажах, и в комнатах, отопление которых монтируется на обратке. С этой проблемой хорошо справляется гидравлика системы отопления многоквартирного дома, включающая в себя циркуляционные вакуумные насосы и автоматизированную систему регулирования давления, которые монтируются в коллекторе на каждом этаже здания. В этом случае меняется схема разбора теплоносителя по этажам и требуется дополнительное место для ее установки, что и является причиной редкого применения гидравлики в системе отопления многоквартирного дома.

Применение однотрубного подключения

Схема монтажа системы отопления в коттедже, где используется одна труба для горячей и выведения остывшей воды, и есть однотрубная. Основной положительный момент данной системы заключается в том, что для ее создания используется мало труб. Имеется еще ряд преимуществ:

  • Малые затраты на покупку частей для отопительной системы;
  • Собирать легко и быстро;
  • Меньше происходит аварийных ситуаций.

Система, соединенная одной трубой, наполняется водой. Все элементы в отоплении соединены между собой последовательно. Данная система будет отлично работать, если ее установить в двухэтажном частном доме. Так как коллектор для разгона воды должен стоять выше. Устройство будет поддерживать температурный режим и уменьшать шум воды.

Использование варианта с двумя трубами

  • Температура по всему кругу одинаковая;
  • Если отключить радиатор от трубы, на работу это не влияет;
  • Во время монтажа батарей отопления их количество будет зависеть только от пропускной способности труб.

При двухтрубной системе отопления потребуется большее количество метража водопроводящих элементов и:

  • Увеличиваются затраты;
  • Сложнее вписать в интерьер дома.

Число кранов и фитингов не отличается от однотрубной системы.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

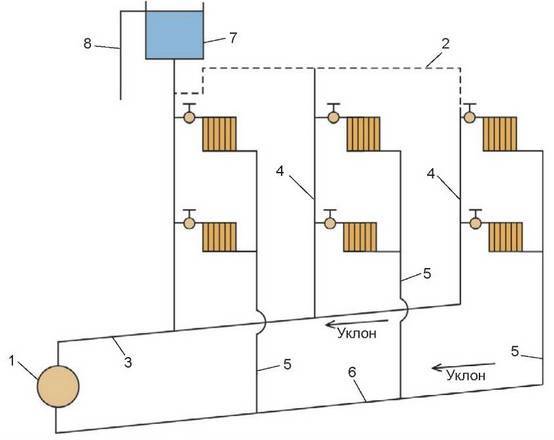

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Преимущества однотрубной системы

Если помещение позволяет, к однотрубной системе отопления стоит присмотреться, ведь она способствует более быстрому прогреву помещения, и энергия, затрачиваемая на прогрев, не пропадает в никуда. Это, конечно очень незначительная экономия, несущественная разница, тем не менее для заботливого хозяина она имеет значение. Вода движется по кругу быстрее и лучше нагревает за счет этого радиаторы, создавая уютную атмосферу.

Еще одно преимущество данного вида – отсутствие лишних труб, которые визуально отягощают стены. Едва уловимая разница производит приятное впечатление. Трубы, пусть и из неброского пластика, всегда ассоциируются с промышленностью, а не с домашним теплом и уютом.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

  • Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
  • Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
  • Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
  • Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
  • Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Имеются также недостатки:

  • Нужда в наличии электрического питания.
  • Шум от работающей помпы.
  • Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.

Подбор оптимального варианта

От выбора подходящего способа подключения радиатора отопления в частном доме напрямую зависит равномерность нагрева, поэтому к данному вопросу стоит отнестись серьезно. У каждого из видов подключения есть свои недостатки и преимущества:

Диагональное подключение радиатора отопления — вход подключают в верхнее отверстие батареи, а обратки — в противоположное нижнее. Эта схема наиболее эффективно способствует тому, чтобы тепло равномерно распределялось в радиаторе. Ее допустимо использовать в том случае, когда планируется установить оборудование со значительным числом секций. Уровень при этом составляет 2%.

Одностороннее — вход подключают к отверстию, расположенному вверху, а обратки — к нижнему, расположенному на той же стороне. Такой вариант подходит для квартир, а в частных домах встречается редко. Трубопровод там, как правило, однотрубный, располагается в одном из углов, а подключать необходимо лишь одну батарею. Этот способ эстетический и может использоваться с целью экономного расходования материала.

Седельное — подающая труба подсоединяется к нижнему отверстию, а выходящая — к нижнему, расположенному с противоположной стороны. Данная схема установки радиаторов отопления в частных домах не слишком распространена, поскольку обладает малой эффективностью. Уровень теплопотерь в этом случае составляет около 15%. Обычно ее используют, когда трубопровод скрыт в толще стены. Тогда приходится выводить отводы и подсоединять их к патрубкам.

Нижнее — вход и выход выполняются в одной точке. Данный вариант оптимален в том случае, когда трубы спрятаны под плинтусами, спрятаны в стене или располагаются в полу. Такая схема соединения радиатора отопления подходит лишь для панельных или стальных устройств в частных домах. В принципе, таким образом можно подключить и биметаллические агрегаты, являющиеся монолитными. Но есть у нее и существенный недостаток — значительные теплопотери, составляющие около 20%.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Открытый бак

Открытая расширительная емкость представляет собой частично или полностью открытый бак, соединенный с контуром в самом высоком его участке, сразу после котла. Чтобы жидкость не переливалась через края сосуда, ближе к верху имеется специальный патрубок: он служит для отвода излишней воды в канализацию или на улицу. Организовывая обогрев одноэтажных зданий, компенсирующую емкость в основном устанавливают на чердаке. Во избежание замерзаний воды в зимнее время, стенки бака дополнительно утепляют.

Подобные системы отопления называются открытыми. Чаще всего речь идет об энергонезависимом или комбинированном обогреве. В этом случае теплоноситель напрямую контактирует с воздухом: это приводит к его естественному испарению и обогащению кислородом.

Для открытых контуров характерны следующие недостатки:

  1. Точное соблюдение уклонов (если используются самотечные системы). Это даст возможность просачивающемуся в трубы воздуху выходить через емкость в атмосферу.
  2. Нужда в постоянном контроле за уровнем воды в баке. Время от времени объем теплоносителя приходится восполнять, так как часть его испаряется через открытый верх.
  3. Запрещается использование незамерзающих жидкостей, выделяющих при испарении токсичные вещества.
  4. Насыщение кислородом циркулирующей жидкости провоцирует коррозионные процессы внутри металлических стальных отопительных радиаторов.

Сильные стороны открытых систем:

  1. Можно не проводить регулярные проверки уровня давления в трубопроводе.
  2. Небольшие протечки в контуре не помешают ему исправно обогревать жилище. Главное, чтобы в трубах было достаточно жидкости.
  3. Для восполнения потерь теплоносителя разрешается использовать простое ведро. Это осуществляется простым доливанием воды в расширительный бак до необходимого уровня.
