Выбор системы полотенцесушителя и правильное подключение

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Из этого видео Вы узнаете о монтаже электрических полотенцесушителей.

Монтаж полотенцесушителей с вилкой

Начнем с более простого с точки зрения подключения монтажа полотенцесушитля с выведенной вилкой и розеткой. Такие модели достаточно распространены, но висящие провода, конечно, портят их внешний вид.

Поэтому в большинстве случаев розетку для них стараются установить рядом с полотенцесушителем. Но давайте обо всем по порядку.

Полотенцесушитель с вилкой

Такой полотенцесушитель можно смело крепить к стене уже на самом первом этапе. Перемещать или снимать нам его не придётся. Поэтому используя крепления, имеющиеся в комплекте, крепим сушилку.

Розетка на 16А

Теперь нам необходимо установить розетку. Но прежде, чем устанавливать ее, розетку следует выбрать. На рынке представлены модели в 6, 10, 16 и 25А. Нам понятное дело нужна розетка на 10А, а вам следует выбрать, в зависимости от номинального тока вашего полотенцесушителя. При выборе розетки сразу определитесь, какой она будет — скрытой или наружной. Если наружной, то выбрать следует изделие с IP45 или выше.

Автомат УЗО на ток утечки в 30мА

Важным моментом при выборе розетки является наличие встроенных защит. Дело в том, что согласно норм ПУЭ любые розетки, подключаемые в ванной комнате должны быть защищены автоматом УЗО. Если автомат УЗО уже установлен после группового автомата данной группы, то выбираем обычную розетку, если же его там нет, то нам обязательно необходима розетка со встроенным УЗО.

Розетка с УЗО на ток утечки до 30мА

  • Теперь устанавливаем розетку. Здесь нет никаких особенностей, и более детально на этом вопросе мы останавливаться не будем, так как уже не раз разбирали его в других статьях на нашем сайте. Единственное что хотелось бы отметить, что распределительная коробка, к которой будет подключаться наша розетка, обязательно должна находиться вне ванной комнаты. Это обусловлено тем, что обустраивать в ванных комнатах любые распределительные коробки запрещено согласно ПУЭ.
  • После того как розетка подключена, просто вставляем нашу вилку от полотенцесушителя в новенькую розетку, и наслаждаемся теплом и сухими полотенцами в ванной.

Монтаж полотенцесушителей со скрытой проводкой

Электрический полотенцесушитель со скрытым подключением имеет свои нюансы. Но подключить его к электрической сети зачастую даже проще, чем изделие с вилкой.

Полотенцесушитель со скрытой проводкой

  • Прежде всего собираем сушилку и примеряем ее на стене. Здесь действуют те же правила по месту расположения. Поэтому смотрим, чтобы расстояние между сушилкой и водой было не меньше 60 см.
  • Этап примерки нам необходим, дабы определиться с тем местом, где у нас будут выходить провода. Обычно провода подключаются к правой нижней ножке, но возможны и другие варианты. Отмечаем это место и откладываем полотенцесушитель.

Штробим стены в ванной комнате или смежном помещении

  • Теперь нам необходимо в эту точку вывести провод. Сделать это можно двумя способами. Штроблением стены в ванной или в смежном помещении. Последний вариант зачастую более предпочтительный, так как в ванной обычно лежит плитка. Поэтому сверлим в отмеченном месте сквозное отверстие, и от него выполняем штробление стены своими руками к необходимой нам распределительной коробке.
  • Теперь нам осталось лишь прокинуть провод от распределительной коробки к сушилке и выполнить подключение. В полотенцесушителях обычно имеется обычный клеммник, который иногда закрывается дополнительной коробкой. Подключение выполняем там.

Подключение полотенцесушителя с тремя выводами

Отдельно остановимся на самом процессе подключения. В идеале из сушилки должно выходить три провода – фаза, нуль и жила заземления. Но иногда производители не предусматривают отдельной точки заземления. В этом случае провода всего два, как на видео. Прокидывать следует провод с тем же количеством жил, которое имеется на выводе из полотенцесушителя.

Принципиальная схема подключения полотенцесушителя

  • Какой провод, с каким подходящим соединять, не имеет значения. Но если у вас имеется синий провод, то его лучше подключить к нулю, а второй к фазе. Но даже если вы перепутаете, это никак не отразится на работе сушилки.
  • На последнем этапе электрический полотенцесушитель со скрытой проводкой крепим к стене. После подачи напряжения и включения выключателя он обеспечит вас теплом и уютом.

Выбор качественного полотенцесушителя с боковым подключением

Необходимо знать некоторые мелочи при выборе водяного полотенцесушителя. Самым оптимальным видом из предлагаемых на современном рынке будет являться полотенцесушитель с боковым подключением. Его монтаж не составит хлопот, а теплоотдача приятно удивит каждого пользователя. Для того, чтобы не допустить протечки воды, не следует вешать для просушки на прибор тяжелые вещи.

  1. Перед покупкой полотенцесушителя, нужно измерить диаметр подводящих труб. В том случае, если вы приобретете устройство с меньшим показателем, он будет создавать проблемы с циркуляцией воды в системе. Оптимальный диаметр в большинстве случае – 22мм, но бывают и исключения.
  2. Сравните давление в системе, к которой планируете его подключать и то, на которое рассчитан новый прибор. Его давление должно быть не менее 6 атмосфер.
  3. Наличие никелевого слоя увеличит срок эксплуатации и антикоррозийную устойчивость изделия. Также, Вы избежите следов ржавчины на одежде. Современный рынок предлагает изделия из различных материалов. Это может быть нержавеющая или оцинкованная сталь, так и хромированная латунь или полимерные материалы. Самым лучшим вариантом из всех является полотенцесушитель из нержавейки. Практически все изделия (изготовленные из металлов) покрываются блестящим хромированным слоем и тщательно отполированы.
  4. Конфигурация тоже оказывает большое влияние на теплоотдачу. Площадь ванной комнаты имеет прямую связь с размером сушилки. Например, если площадь помещения не более 6-7 квадратов, то вполне подойдет установка устройства с парой тройкой ступеней. Естественно, при увеличении площади помещения, увеличивается и протяженность труб и количество ступеней. Производители предлагают множество вариантов изделий различной формы и размера. Самые популярные, это:
  • лесенка;
  • змеевик;
  • лирообразны;
  • П или М-образная конструкция.

Толщина стенок должна быть не менее 1,5 мм. Это даст гарантию того, что через год-два не придется делать ремонт в квартире, по причине протека полотенцесушителя

Обратите внимание на наличие в комплекте сопроводительных документов. При наличии инструкции, с подробным описанием схемы бокового подключения, не исключен вариант того что, получится установить устройство своими руками без обращения к специалисту

Полотенцесушитель требует внимательности!

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант – подключение напрямую к стояку. В этом случае полотенцесушитель (разной формы) становится его неотъемлемой частью. Эту установку можно увидеть в домах, в которых есть старая система водоснабжения. В данной схеме не предусмотрена установка шаровых кранов или других запорных элементов, так как при их запирании происходит блокировка стояка, а значит, соседи остаются без горячего водоснабжения. Поэтому для того, чтобы иметь возможность отключать или самостоятельно регулировать температуру в полотенцесушителе, подключите байпас.

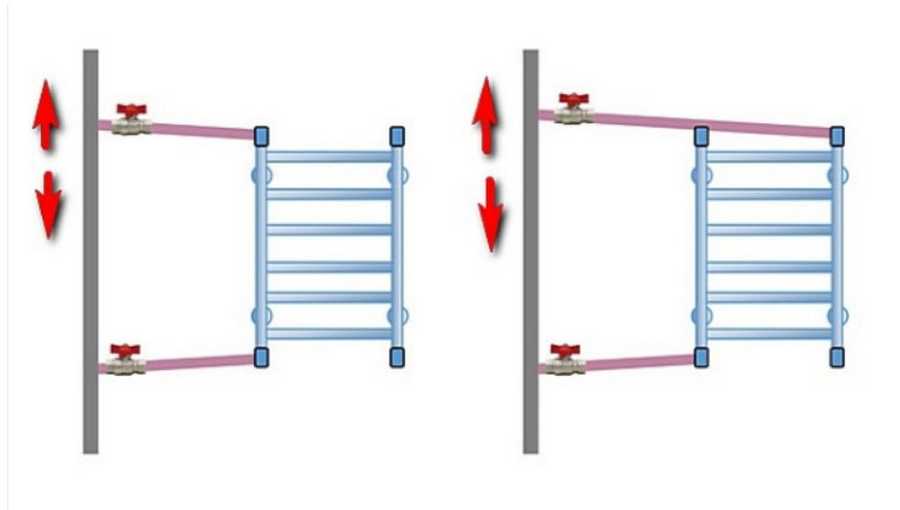

Боковой, диагональный подвод

Соединить полотенцесушитель с запорными элементами и байпасом можно двумя способами. Разница между ними небольшая, но каждый мастер делает выбор исходя из собственных соображений. Эффективной работы этой схемы можно добиться, если соблюдать несколько правил:

  1. Полотенцесушитель, расположенный на расстоянии 2000 мм (или более) от стояка, должен иметь верхнюю вставку отвода выше, чем фактическая точка соединения конструкции, а нижний отвод должен быть ниже. Если расстояние меньше этого показателя, то разрешается установка прямых проводов, так как уклон в этом случае не нужен.
  2. Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

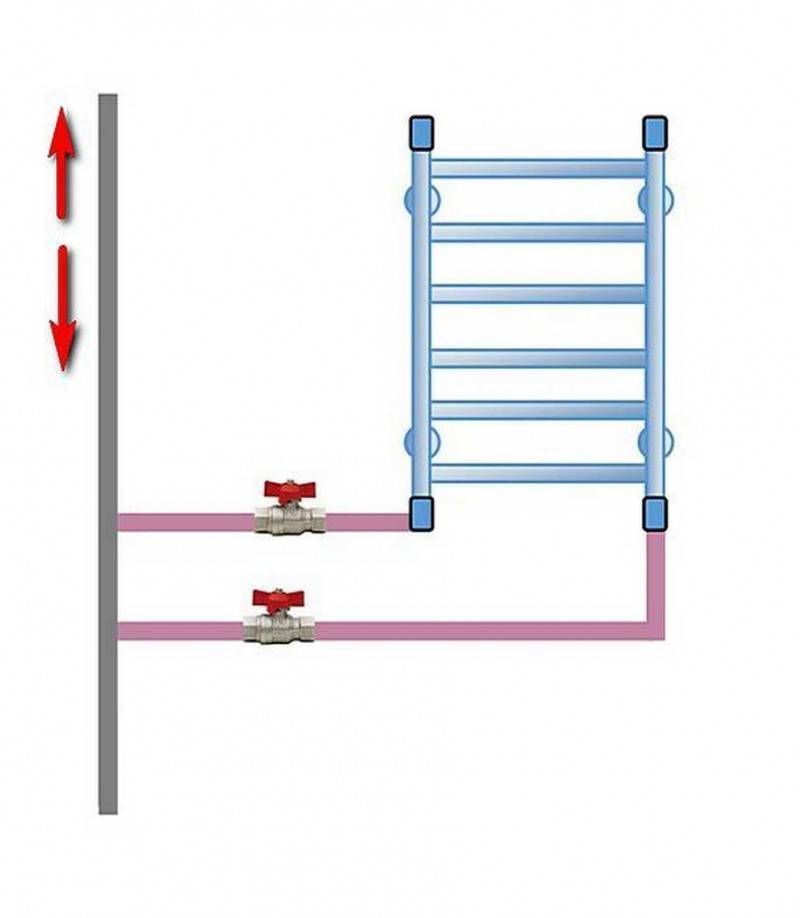

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

  1. Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю вставку ставят под полотенцесушитель. То же самое происходит, когда байпас имеет смещение. Нижняя вставка всегда должна быть ниже конструкции.
  2. В этом случае рекомендуется утеплять подводящие магистрали. Использование крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

  • подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
  • хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
  • любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
  • утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

2 правила выбора водяного полотенцесушителя

Но если несмотря на все эти недостатки и минусы, вы все равно намерены выбрать именно водяной тип, придерживайтесь двух главных правил:

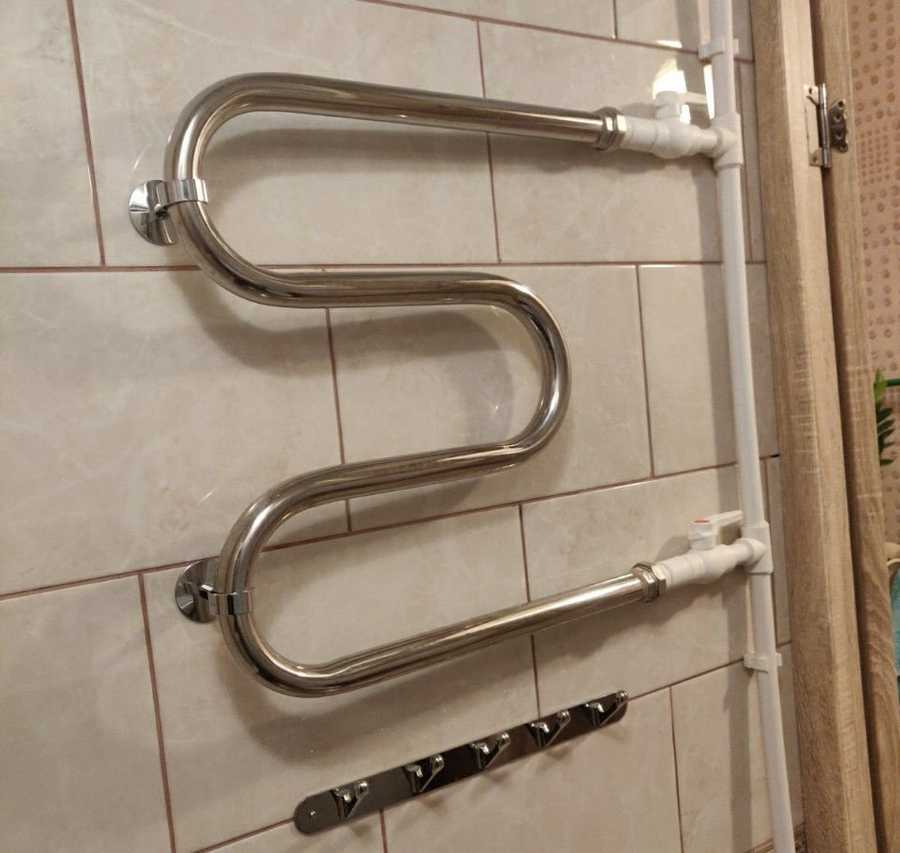

устанавливайте змеевик самой простой формы

Как правило, это U-образные и М-образные модели.

У них полностью отсутствуют сварные швы, а вероятность протечки по крайней мере в этих местах, сведена к нулю.

А вот любимые многими лесенки, никак не назовешь цельными и 100% надежными. Особенно когда в них можно насчитать добрый десяток ступенек.

монтаж должен делать профессиональный опытный сантехник, а не универсал на все руки

Если у вас нет достаточного опыта в этом деле, лучше нанять грамотного мастера и заплатить за качественный монтаж. В противном случае за повторный ремонт своей плитки или квартиры соседей снизу, вы отдадите гораздо больше.

При покупке в магазине водяных змеевиков обращайте внимание на:

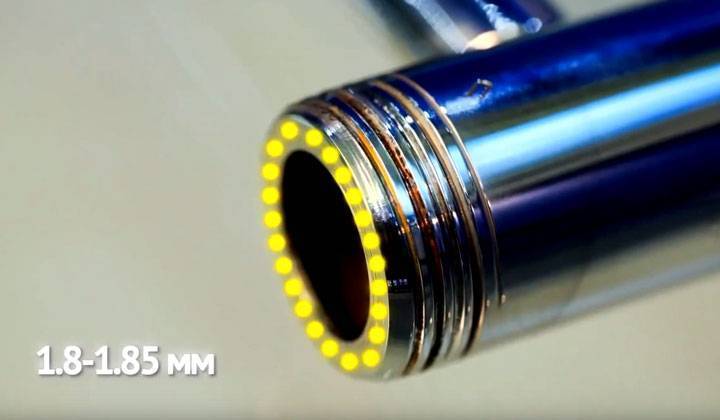

толщину стенки трубок

Из-за недостаточной толщины, резьба толком не нарезается, а имеет просто накатку. Дома у вас из-за этого будут проблемы с подключением и никакой уплотнитель не спасет.

Попытка самостоятельно нарезать резьбу глубже, приведет к появлению на внутренних стенках микротрещин. В дальнейшем при возможном гидроударе ждите в этом месте свища.

А вообще по строительным нормам, подобная сантехническая арматура в многоэтажках должна выдерживать порядка 6 атмосфер. Поэтому проверяйте чтобы все изделия проходили по данным техническим характеристикам.

Для частных домов с автономной системой отопления, где давление порядка 2-3 атмосфер, подойдут любые варианты.

Сам заход резьбы должен быть торцован. Иначе он будет не вдавливать, а прорезать уплотнительную прокладку.

длина трубы

Если М-образный полотенцесушитель развернуть вертикально, то серединка буквы “М” у него не должна быть намного короче ножек.

Иначе можно сказать, что производитель на вас сэкономил. Цена то может быть и меньше у такого товара (хотя не факт), но главное теряется полезная длина и площадь греющих труб.

А соответственно уменьшается теплоотдача.

Стандарт в ширине подобных изделий установлен в 50см. Хотя тут многое зависит от дизайна.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

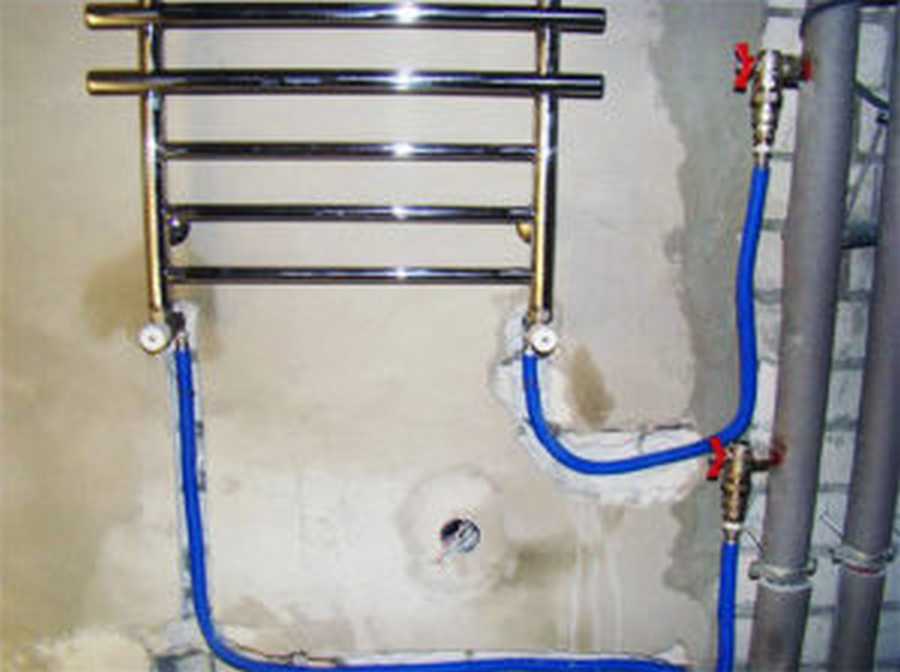

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Это интересно: Разводка труб в ванной и туалет: как сделать правильно, схемы и способы монтажа + видео

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

  • Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
  • В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Установка крана

Когда производственный либо самостоятельно установленный воздухоотводчик начал течь, тогда проблема заключается в грязной воде. Как правило, загрязнения проникают под винт фиксации. Для устранения ее нужно выкрутить его из оборудования. При надобности можно использовать шпильку либо иной острый предмет, чтобы хорошо прочистить отверстие.

Когда завоздушивание часто случается, к примеру, ввиду регулярного отключения воды либо скудного качества системы водоснабжения, тогда нужно воспользоваться способом с краном Маевского. Если делать приходится это часто, тогда рекомендуется установить автовоздухоотводчик.

Вариант самостоятельной установки крана Маевского

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

  1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
  2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
  3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
  4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
  5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

  • У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
  • Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Водяной полотенцесушитель: боковое подключение

Этот вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, для него не требуется подготовка дополнительного водоотвода. Однако полотенцесушители водяные с боковым подключением имеют один небольшой недостаток – это наличие сварных элементов. Но при надлежащем качестве сантехнического оборудования данная модель прослужит долго.

При подключении данного устройства необходимо учитывать следующие параметры:

  • Соответствие диаметров трубопровода.
  • Межосевой интервал – расстояние между выходным и входным отверстиями.

Допускается выполнять боковое подключение полотенцесушителя «лесенка» с использованием водопроводных муфт. При этом запрещено выполнять переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в приборе, что спровоцирует протечки или вовсе разрыв сварных соединений.

Кроме того, полотенцесушители водяные с боковым подключением устанавливаются в таких ситуациях, когда планируется закрытие водопроводных труб посредством кафельной плитки. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места соединения должны выдерживать резкие перепады и сильный напор подачи воды

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

  1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
  2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
  3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
  4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства прежде всего требуется схема подключения полотенцесушителя с указанием размеров каждого участка и расположения фурнитуры, тогда сборка получится более точной.

Установка полотенцесушителя в ванной своими руками сейчас требует наличия паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. Если правильно выполнять все инструкции, процесс сварки легко освоить самостоятельно. По этой теме полезно просмотреть обучающее видео, чтобы не упустить важные моменты технологии.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Можно протянуть трубы в любое место, где будет установлен прибор. Не стоит только вешать полотенцесушитель над ванной. Для этого имеется несколько причин:

  1. Сушители никогда не ставят там, где есть лишняя влага.
  2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
  3. Неудобно принимать душ и тянуться к вещам на трубах через ванну.

Подготовка труб

Ход работ будет следующим:

  • Труборезом нарезаются участки из пластиковых труб необходимых размеров. На концах снимается фаска с уклоном 150 и длиной 2–3 мм. Со срезанных краев удаляются заусенцы и крошки для получения качественных соединений.
  • Необходимо перекрыть вентиль подачи горячей воды в стояк и срезать с труб старый полотенцесушитель.

  • Стояк может быть изношен, тогда целесообразно его тоже заменить частично или поставить новый целиком. Желательно не оставлять старые трубы в перекрытиях, а места подключений новых должны быть доступны для ремонта. Работу по замене стояка и установке от него отводов следует доверить специалистам.
  • Следующим действием является установка шаровых кранов и байпаса – участка трубопровода с соединительными деталями.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого применяются кронштейны. Сначала их прикручивают к прибору, затем выравнивают его при помощи уровня и делают отметки на стене.

В ванной приходится сверлить отверстия в кафеле, для чего применяется специальное сверло. Крепить прибор к стене следует пластиковыми дюбелями.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно выбрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

  • от 5 до 5,5 см при диаметре до 2″;
  • 3,5 см при диаметре до 1″.

Крепление может быть неподвижным или с регулируемым зазором за счет шпильки, ввернутой в кронштейн. Так можно создать необходимую циркуляцию воздуха, обеспечивающую быструю просушку белья. Слишком частую настройку производить не рекомендуется, поскольку трубы постоянно находятся под давлением. Они надежно работают, когда постоянно зафиксированы.

Как правильно установить полотенцесушитель для удобства пользования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если выдержать размер не удается, допустимый нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. На концах снимается фаска и зачищаются края. Труба вставляется в гильзу, а муфта насаживается на штырь, после чего их нагревают. Время разогрева определяется по таблице.

После снятия с паяльника разогретые детали немедленно соединяют. Их располагают ровно относительно друг друга с небольшим прижатием. Через 3–5 секунд происходит схватывание соединения труб.

Смонтировать прибор следует таким образом, чтобы вода проходила через него сверху вниз. Для этого полотенцесушитель водяной сначала подключается верхним входным раструбом к стояку. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. В установленных устройствах не должно быть протечек.

Выводы и полезное видео по теме

Рекомендации по выбору сушки для полотенец приведены в видео-ролике:

Процесс монтажа водяного полотенцесушителя отображен в видео-ролике:

Технология монтажа полотенцесушителя зависит от выбранной модели. Работоспособность водяного прибора определяется грамотно составленной и выполненной схемой врезки.

При установке электрической модели особое внимание уделяется безопасности эксплуатации. Монтаж комбинированного «змеевика» лучше доверить профессионалам

У вас есть личный опыт установки полотенцесушителя? Хотите поделиться полезными советами или задать вопросы по теме? Пожалуйста, оставляйте – форма для отзывов расположена ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
