Технологии монтажа теплого водяного пола без стяжки

Преимущества и недостатки

У пола, уложенного без бетонной стяжки, есть преимущества:

Маты с пазами, в которые укладываются трубы, можно стелить на поверхность любого качества и неровности.
В конструкции такого утепления не используется бетон, она остаётся очень лёгкой

Укладывать её можно в ветхих деревянных домах без риска обрушения перекрытий.
Размер мата, укладываемого без заливки раствора, значительно меньше стандартного, поэтому при его монтаже толщина пола практически не меняется, а это важно в помещениях с низкими потолками.
При монтаже отопления не нужно ждать положенное время на сушку бетона (обычно это 3–4 недели), смонтировать всю конструкцию можно быстро.
Маты без стяжки можно укладывать на любую поверхность — бетонные плиты, деревянные лаги или толстую напольную плиту ДСП.

Внимание
Недостаток такого пола — сложность. Система, наполняемая водой, требует очень внимательного к себе отношения

Ведь трубы уходят под плитку или другой отделочный материал. Любая утечка воды приведёт к аварии с коммуникациями.

Но при должной сноровке и теоретической подготовке освоить этот метод утепления полов возможно.

Материалы и инструменты

Устройство теплого водяного пола в частном доме сухим способом требует покупки следующих материалов:

  • котла на твердом или жидком топливе, газового (электрокотел проигрывает по экономике кабельным теплым полам и инфракрасной пленке);
  • циркуляционных электронасосов — из-за внутреннего сопротивления труб движение теплоносителя за счет разности давлений в системе невозможно;
  • расширительного бачка;
  • крана Маевского для удаления воздуха при завоздушивании системы отопления;
  • распределительного узла (коллектора);
  • предохранительного клапана;
  • труб со специальным крепежом;
  • фитингов для полипропиленовых труб или муфту-пресс для металлопластиковых;
  • антифриза, если в доме в зимний период на постоянной основе никто не живет;
  • рулонной гидроизоляции на случай протечки труб;
  • фольгированного паропроницаемого теплоизоляционного материала. При покупке простого утеплителя нужна пищевая фольга;
  • металлического рассеивателя из оцинкованной стали или алюминия;

Рассеиватель.

  • полистирольной плиты с бобышками для укладки труб;
  • набора деревянных реек.

При желании сэкономить, возможен немного другой перечень материалов. Но об этом будем говорить в процессе рассмотрения материала.

Монтажные работы голыми руками не выполнишь. Нужны инструменты и приспособления (их можно купить, взять у друзей и знакомых или в аренду). По технологии в набор входят:

  • нивелир — позволяет проводить работы в одной плоскости;
  • рулетка — без нее никак. Мерить придется много;
  • ножовка по дереву — пригодится при укладке труб на балки или на систему реек;
  • болгарка — поможет в резке труб. Здесь она вне конкуренции;
  • набор гаечных ключей;
  • разводной ключ. Иногда указывают, что достаточно одного разводного ключа. Но это не так. Кто монтировал такую систему своими руками, знает об этом;
  • паяльная машинка — потребуется для труб из сшитого полиэтилена;
  • набор отверток.

Некоторые специалисты берут с собой портативную газовую горелку, что в некоторых случаях значительно ускоряет ход работ.

Расчет количества труб

Количество труб зависит, в первую очередь, от их диаметра. И не потому, что через большую трубу прокачивается большее количество жидкого теплоносителя, а значит их нужно меньше. Дело в величине контура, который ограничивается внутренним сопротивлением стенок труб. На понятном языке это означает, что насос любой мощности не может качать воду по трубе бесконечной по длине.

Всегда наступает эффект «запертой петли». Так, по трубе ⌀16 мм электронасос может прокачать жидкость на расстояние всего 80-100 м (зависит от материала труб). В свою очередь размер трубы влияет на шаг укладки: более тонкую трубу можно согнуть на 360о с меньшим радиусом. Здесь шаг укладки будет меньше. Естественно, у более толстой трубы этот шаг больше.

С учетом этих нюансов теплотехниками была предложена следующая формула для расчета количества труб:

N = S/L х 1,05 + (M х 2), где:

  • N — количество труб, м;
  • S — отапливаемая площадь, м2;
  • L — шаг укладки труб, м (оптимальное расстояние между трубами — 20 см);
  • M — расстояние от контура до коллектора, м.;
  • 1,05 — коэффициент запаса под радиусы и соединения.

Расчет можно провести по упрощенной формуле: отапливаемую площадь умножить на 5 — СНиП требует укладки 5 м труб на 1 м2 площади помещения (комнаты).

Второй момент, учитываемый при покупке труб — материал, из которого они изготовлены.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Что представляет из себя сухой водяной теплый пол в каркасном доме?

В классическом понимании водяной теплый пол укладывается в зависимости от выбранной схемы на утеплитель и заливается сверху цементно-песчаной стяжкой. Стяжка в этом случае играет две роли:

  • Во-первых, она создает поверхность, которая защищает трубы и на которую можно уложить напольное покрытие.
  • Во-вторых, распределяет тепло, которое получает от теплоносителя, циркулирующего по трубам, равномерно по всей поверхности.

Сухой водяной теплый пол не использует такую стяжку и соответственно необходимо решить эти две задачи. Чем закрыть трубы и как распределить тепло.

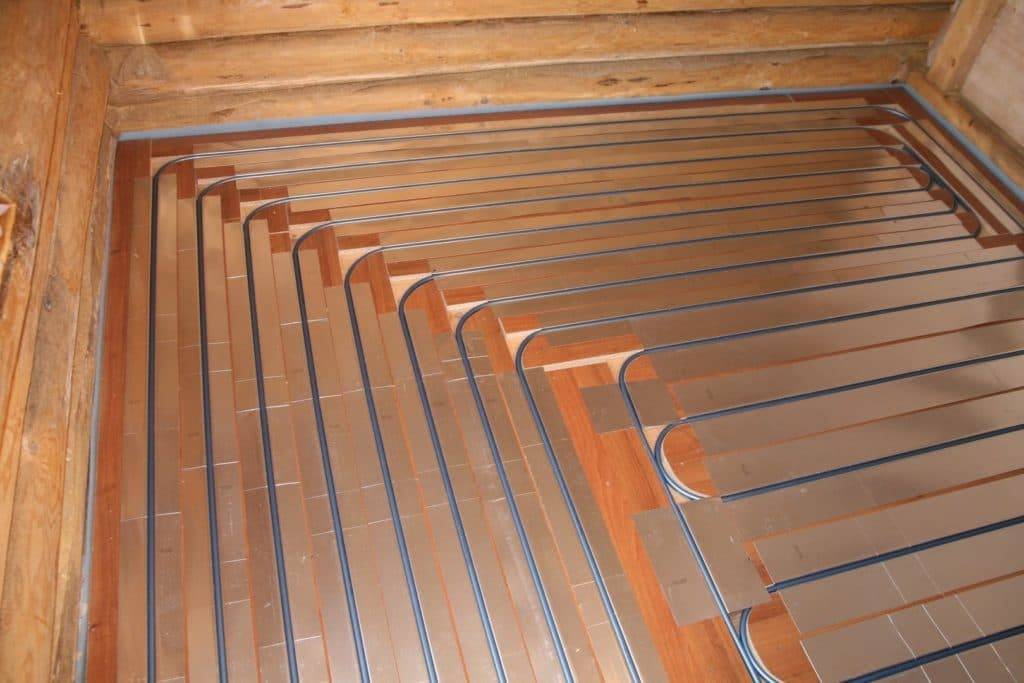

Для «сухих» водяных теплых полов мы будем применять специальные маты и теплораспределяющие металлические пластины.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

На что следует обратить внимание, рассчитывая водяной теплый пол?

Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:

типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность;
качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций;
температурно-климатический режим региона проживания;
площадь помещения и этажность здания;
наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы;
наличие стяжки и ее толщина;
состояние теплоизоляции;
стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага
В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Типовые варианты укладки труб

Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

  • Нагревательная плёнка.
  • Полиэтиленовая плёнка.
  • Теплоизоляционная подложка.
  • Термостат и температурный датчик.
  • Провод (сечение — от 2,5 кв.мм).
  • Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

  1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
  2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
  3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
  4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

  1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
  2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
  3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
  4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
  5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
  6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
  7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

  • электрические;
  • водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления

Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

  • кабельные;
  • инфракрасные;
  • маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Деревянные полы

Настил из досок представляет собой несколько слоев, расположенных по порядку:

  1. Черновой;
  2. Теплоизоляционный;
  3. Гидроизоляционный;
  4. Чистовой (основание пола);
  5. Отделка (напольное покрытие).

Для создания тепловой системы добавляется слой отопительных элементов.

Если отсутствует бетонный фундамент, постройка пола в деревянном доме производится на столбах или на лагах. При наличии ровного фундамента, его создание происходит довольно просто, в другом случае придется строить фундамент либо заливкой бетоном, либо с помощью балок. Постройка фундамента на балках имеет два метода:

  • метод лагов. Балки кладутся последовательно с промежуточным расстоянием 3-4 метра, а их концы заводятся в стены здания;
  • метод столбов. В данном варианте балки не связаны со стенами дома. Изначально устанавливаются столбы, а сверху несколькими слоями стелиться рубероид. Поверх рубероида кладутся балки таким образом, чтобы они полностью опирались на столбы и фиксировались к ним с помощью гвоздей или саморезов.

По типу конструкции деревянный пол делятся на две группы:

  • однослойный;
  • двухслойный.

В зависимости от толщины положенных досок и межбалочного расстояния, однослойный вид может быть установлен как на лагах, так и без них. Если расстояние между балками не превышает полметра, то доски можно класть прямо на балки. Установка в деревянном доме двухслойного настила требует добавления чернового слоя, или как его еще называют – основание. Черновые доски располагаются на нижней стороне балок, и сверху них крепится утепляющий слой до 80 мм: утеплитель или керамзитовый.

Для создания максимального утепления используется теплоизоляционный заполнитель, который располагается между черновым и чистовым полами. При прокладке заполнителя нужно оставить небольшую щель, размером 3-6 сантиметров. Этот зазор обеспечит надежную циркуляцию воздуха и предотвратит разрушение досок от повышенной влажности, появления грибка.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой

  • слабые перекрытия, неспособные выдержать больших нагрузок;
  • ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
  • невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
  • если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
  • когда ограничены временные рамки на проведение строительства или ремонта.

Как выбрать материалы

В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.


Для теплоизоляции пола желательно использовать плиты высокой плотности, так как они не дают усадки

Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.

Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.


Полистирольные плиты могут быть специализированными или гладкими, все зависит от способа обустройства полов

Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.

Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.


По эффективности лидируют медные трубы, но этот материал в разы дороже сшитого полиэтилена и металлопластика вместе взятых Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.

Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Строение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

  • материал основания;
  • требуемое значение температуры в помещении;
  • расстояние от основания до потолка;
  • диаметр отопительных труб;
  • уровень перепадов высот основания;
  • материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

  • не менее 2 см при организации заливки самовыравнивающими смесями;
  • не менее 3 см, если в стяжке применяется армирование;
  • не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

  • чрезмерный перекос высот;
  • стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

  • от 45 до 70 мм для стандартной стяжки без армирования;
  • от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
  • от 60 до 70 мм для стяжки с армирующей сеткой.

Виды материалов

Монтаж водяного теплого пола без стяжки выполняют при помощи одного из нескольких методов. Основа, на которую раскладывают трубы, может быть деревянная или из полистирола. В ней предусмотрены пазы, в которые вкладываются трубы. Также на основание укладывают металлические пластины. Они позволяют равномерно распределить тепло по поверхности пола.

Когда трубы будут разложены в пазы, их накрывают при помощи различных материалов. Они призваны обеспечить жесткость основания. Сначала на трубы укладывают гидроизоляцию. Дальше монтируются листы ГВЛ. Без них конструкция не будет прочной. Затем можно установить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы отличаются определенной теплопроводностью.

Лучше всего для системы теплого пола любого типа подходит отделка из кафельной плитки. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол будет прогреваться быстрее. Однако далеко не для каждого интерьера подходит этот тип отделки. Поэтому применяют и другие разновидности.

Следует учесть, что, выбирая для отделки пола ламинат, паркет или ковролин, следует отдавать предпочтение разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
