Особенности монтажа пленочного теплого пола
Главной особенностью монтажа пленочного пола является то, что он не требует тщательной подготовки основания. Его можно монтировать даже после того, как ремонт был полностью закончен. Если пол в помещении достаточно ровный и не имеет резких перепадов по высоте в виде стыков досок или плит, торчащих шляпок гвоздей или наплывов краски, то его достаточно покрыть одним слоем теплоизоляционного материала. После чего на полу монтируются полосы термопленки и термодатчик. Все это подключается к электрической сети через терморегулятор. После проверки работоспособности, теплый пол накрывается защитным материалом, поверх которого укладывается финишное покрытие.
Пленочный пол монтируется на любую ровную поверхность
Принцип работы и достоинства инфракрасного пленочного теплого пола
Основные способы передачи тепла, это:
- конвекция — тепло передаётся воздухом от предмета к предмету;
- лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.
Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.
Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.
Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.
Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.
Рассмотрим преимущества и недостатки
В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии. Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис. Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения
Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх
Есть и минусы у таких полов, но их значительно меньше.
- Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
- Риск возникновения короткого замыкания при проникновении воды.
- Система зависит от подачи электроэнергии.
- Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.
Системы управления полами
Управление инфракрасным покрытием происходит благодаря терморегуляторам. Терморегулятор – это прибор, отвечающий за работу всей обогревательной системы. Встроенные датчики отслеживают изменения температуры в комнате, и выводят значения на экран.
Термостат обладает функцией программирования нижнего и верхнего пределов температуры, что позволяет значительно сократить потребление электроэнергии. При достижении верхнего показателя – обогрев отключается, а когда температура падает до нижнего предела, то автоматически возобновляет работу.
Терморегуляторы бывают 3 типов:
- электромеханические – сейчас практически не используются в силу своей устарелости;
- электронные – наиболее распространенный вид. Обладают высокоточными датчиками и просты в эксплуатации;
- программаторы – многофункциональные устройства, позволяющие задавать дополнительные настройки и алгоритмы работы.
Что касается места установки, то оно произвольное. Стоит лишь помнить, что к устройству будут тянуться провода, которые следует спрятать в стене.
Преимущества и недостатки полипропилена
Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность
Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади
Кроме того, полипропиленовые контуры:
- обладают повышенной механической прочностью и эластичностью;
- имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
- долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
- имеют небольшой вес — это делает процесс монтажа простым;
- инертны — не поддаются воздействию агрессивных веществ;
- не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
- обладают хорошей звукоизоляцией;
- экологически безопасны — при нагревании не выделяются вредные вещества.
Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.
Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.
Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Watch this video on YouTube
Какие бывают виды
Существует несколько видов тёплых полов, они бывают: водяными и электрическими, последние в свою очередь делятся на кабельные и инфракрасные.
ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ
Watch this video on YouTube
Водяной
Водяной — система из труб с циркулирующим внутри теплоносителем. При установке в квартире, подача воды осуществляется от стояка или от центрального отопления. Но для этого, потребуется специальное разрешение, так как подключение может негативно отразится на отоплении квартир соседей.
В частном доме, подача горячего теплоносителя возможна от установленного автономного котла, который оборудован насосом для транспортировки жидкости.
Обойдётся обустройство водяного тёплого пола в кухне недорого, да и при эксплуатации он экономичен. Однако, стоит отметить сложности — получение разрешения для подключения, продолжительный и трудоёмкий монтаж системы. А также есть риск затопления соседей снизу, при порыве трубопровода.
Электрические
Электрические тёплые полы работают от электроэнергии, которая преобразуется в тепловую. Управление уровнем нагрева осуществляется терморегулятором.
Также, при размещении нагревательного элемента, следует учитывать будущую расстановку мебели, так как на него нельзя ставить тяжёлые предметы — это вызовет перегрев системы и выход её из строя.
Электрические тёплые полы бывают:
Кабельные — нагревательным элементом выступает кабель, который укладывается на поверхности по определённой схеме. Срок службы такой системы больше, чем водяной. Минус — дорогой монтаж, но зато не требуется разрешения для установки. А также, расходы на электричество, но они не значительные, так как площадь помещения небольшая.
При повреждении даже одного провода, придётся менять всё устройство.
Огромное достоинство кабеля — допустимо использовать любое финишное покрытие.
Плёночные — углеродная нагревательная плёнка. Карбоновая паста нанесена на изделие параллельными полосами. В таких системах, обогрев осуществляется за счёт инфракрасных волн.
Плёнка не укладывается под плитку, так как её эффект сводится к нулю.
Стержневые — также относятся к инфракрасной системе. Представляют собой маты, с закреплёнными параллельно карбоновыми стержнями. Они высокоэффективны, долговечны, надёжны и экономичны.
Но главное достоинство — саморегуляция. Это единственная модель электрических тёплых полов, которую можно укладывать под тяжёлую мебель, не опасаясь перегрева. Кроме того, стержневые маты можно стелить под любое покрытие, и во влажном помещении.
Сфера применения
Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:
- дополнительного отопительного устройства;
- основного источника тепла.
Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;
- жилых комнат;
- санузлов;
- подсобных помещений;
- лоджий;
- санузлов;
- зимних садов;
- общественных зданий;
- спортивных залов.
Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.
Монтаж инфракрасного теплого пола под ламинат
Тёплый пол под ламинат – это легко.
Watch this video on YouTube
Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.
До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.
Материалы и инструменты
Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

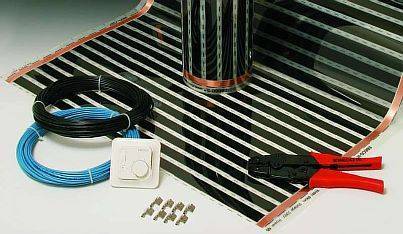

- комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
- термодатчиком;
- терморегулятором;
- подложкой с фольгированным слоем;
- полиэтиленовой плёнкой;
- изолентой;
- строительным скотчем;
- ножницами;
- пассатижами и рулеткой.
Подготовка места для терморегулятора
Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.
Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.
Выравнивание
На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.
Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.
Монтаж подложки
В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.
Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.
В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.
Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.
Укладка термопленки
Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.
В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.
Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.
Подключение пола
Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

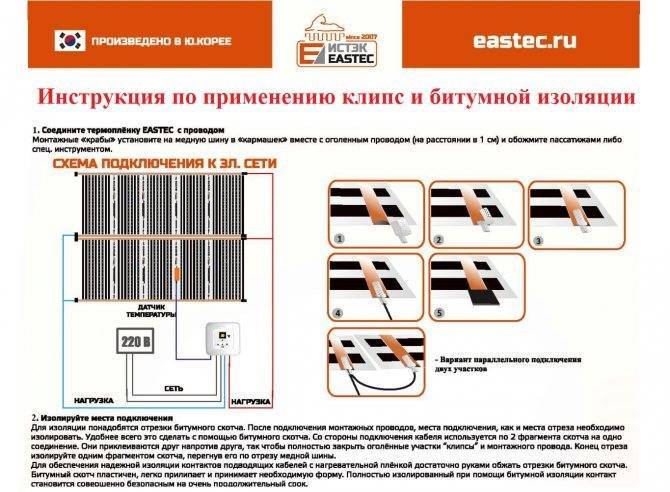

Пошаговая инструкция по подключению выглядит следующим образом:

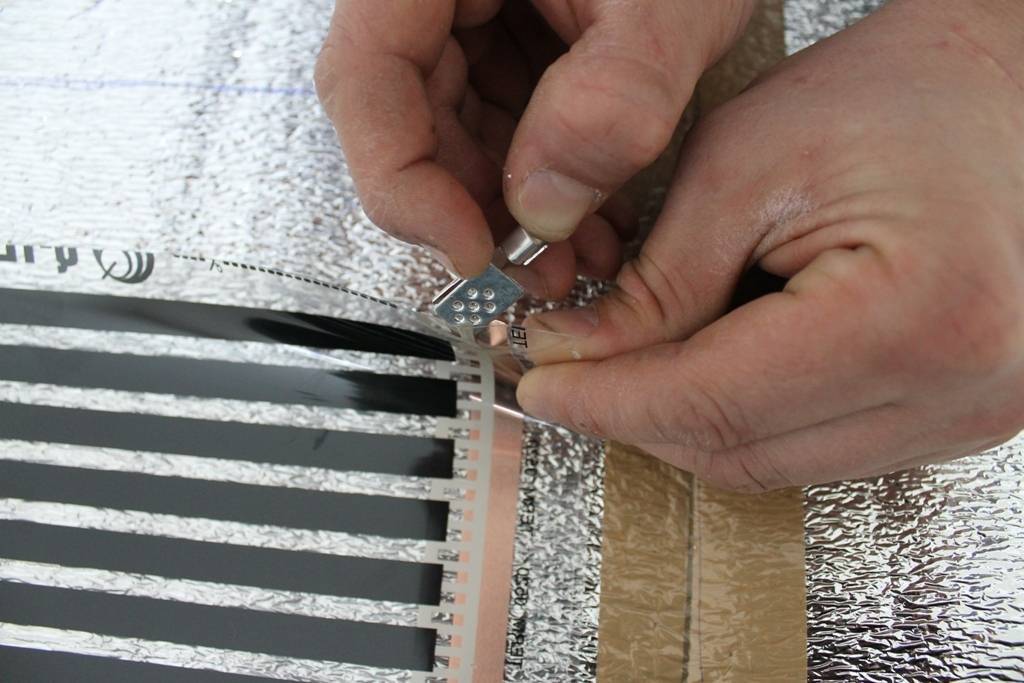

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.
Затем контакт фиксируется плоскогубцами.
К клипсам подсоединяются зачищенные провода, которые зажимаются.
Клеммы изолируются битумным скотчем.
Все кабели выводятся к термостату, и подсоединяются к нему.
Подключение датчика
Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.
Подключение терморегулятора
На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.
Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.
После полного подключения устройства необходимо обязательно проверить его в работе.
Монтаж инфракрасного (плёночного) пола
Решившись на монтаж инфракрасного пола в гараже, нужно минимизировать расходы, связанные с утечкой тепла через стены и потолок, а также убедиться в том, что проводка способна выдержать дополнительные нагрузки.
ТЕПЛЫЕ ПОЛЫ В ГАРАЖЕ СВОИМИ РУКАМИ
Watch this video on YouTube
Расчёт
Начинать надо с расчёта мощности ТП, так как от этого зависит его эффективность. Лучше доверить эту работу профессионалам — теплотехникам, ведь для вычислений требуется применение сложных формул.
Если вы хотите сделать это сами, то необходимо брать усреднённые показатели. Расчёт выполняется по следующей формуле:
Р=р*S, где:
- Р – мощность ТП;
- р – мощность нагревательного элемента;
- S – размер помещения.
При наличии в гаражном боксе нескольких комнат, расчёт нужно делать отдельно для каждого помещения.
Необходимые инструменты и материалы
Основная часть плёночного пола — нагревательный элемент. К его выбору надо подходить ответственно и делать это нужно при составлении проекта.
Есть несколько моделей плёночных систем:
- Инфракрасная плёнка — двухслойное изделие, между слоя размещён нагревательный материал — карбоновые пластины.
- Стержневой пол — гибкие карбоновые стержни, размещённые параллельно на мате. Тепло производят инфракрасные волны.
Кроме элемента нагрева нам понадобится:
- регулятор температуры;
- УЗО — прибор для отключения;
- кабель для заземления;
- крепежы;
- смеси для стяжки.
Для проведения работ нам так же потребуется:
- Перфоратор.
- Зубило.
- Молоток.
- Ножницы.
- Отвёртки.
- Метр.
- Уровень.
- Нивелир.
Составление проекта
Составляется схема укладки. Плёнка не кладётся под тяжёлые предметы — подъёмник, станки и где будет располагаться автомобиль. Нужно учитывать, что она стелится с отступом 10 см от стены.
Если инфракрасный пол — это единственное отопление в гараже, то им застилается до 70% поверхности. При дополнительном обогреве — достаточно 50%.
Отмечается место на стене, где будет монтироваться терморегулятор, он должен размещаться выше поверхности на 15 см.
Подготовка основания
В отличие от укладки электрического обогрева в квартире, установка таких систем в гараже не требует демонтажа полового покрытия, плёнку можно стелить на старый пол. Достаточно очистить бетонную плиту от пыли, наличие не значительных неровностей также допустимо.
При больших ямах и неровностях в плите, рекомендовано сделать тонкую заливную стяжку. При этом ей необходимо дать полностью высохнуть, прежде чем продолжать укладку «пирога».
Если в гараже есть смотровая яма, прежде чем заливать стяжку, сооружается окантовка вокруг неё из кирпича, на высоту предполагаемого «пирога».

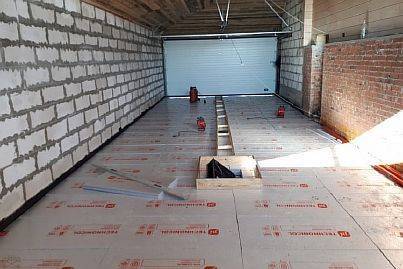

Гидроизоляция и теплоизоляция
На подготовленную поверхность стелиться гидроизолярующие материалы — полиэтиленовая плёнка. Она кладётся с нахлёстом на стены 10 — 15 см. Затем, периметр гаража оклеивается демпферной лентой.
Поверх полиэтилена укладывается теплоизоляционный материал — типа «Пенофол», толщиной 10 см. Фольгированной стороной он ложится вниз. Можно применять пенопласт — 5 см.
На утеплителе размещается армирующая решётка. При использовании фиброволокон и пластификаторов, сетку можно не класть.
Укладка нагревательного элемента
Полотна не должны заходить друг на друга, и не укладываться плотно к стене — рекомендованный отступ 10 см. Между собой листы проклеиваются скотчем.
Подключение
Подключается электрическая инфракрасная система путём соединения контактов плёнки и их изоляции битумной мастикой. После этого, плёночный пол подсоединяется к термодатчику, места стыковки проводов также изолируются.
Затем устройство подключается к электрическому питанию, и осуществляется его тестирование. Если все работает в нормальном режиме, то можно заливать стяжку.
Заливка стяжки
Для финишной стяжки применяется готовая смесь или самодельный состав, который вы можете изготовить своими руками из песка и цемента. Помещение следует заливать за один раз. Раствор нужно равномерно распределить по всей площади гаража, и выровнять.
Стяжка должна хорошо просохнуть, на это потребуется около месяца. Только после этого можно включать систему.
Какие могут быть ошибки при монтаже, и к чему они приведут
Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.
Однако иногда допускают следующие ошибки:
- Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
- Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
- Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
- Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
- Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
- Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.
Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
Виды тёплых полов
Тёплые полы бывают — водяного и электрического типа, они различаются по способу обогрева, конструкции и технологии возведения.
Ниже мы подробно разберем каждый вид, их преимущества и недостатки, представим инструкцию, как самостоятельно произвести укладку.
Водяные

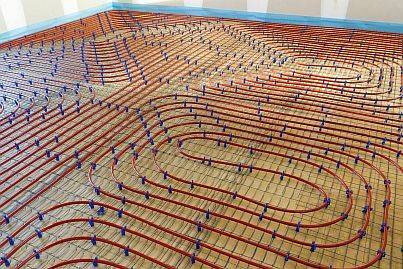

Водяной пол — сооружение из труб (металлопластиковых или стальных – узнайте какие трубы лучше выбрать и почему), по которым движется нагретый теплоноситель. Конструкция подключается к центральной отопительной системе или к источнику питания автономного типа (газовые, электрические или твёрдотопливные котлы).
- путём заливания бетонной стяжки;
- настильным способом.
Такой обогрев способен равномерно прогревать бетон, нет трат на электричество. Однако есть дополнительные расходы — на покупку насоса и котла (при автономном подключении). А если устройство долго не включается, то жидкость в трубах замёрзнет, и это приведёт к выходу из строя всей конструкции.
Электрические
Электрические системы работают от электроэнергии. Они бывают:
- кабельные — элементом нагрева выступает кабель, одно или двужильный, или саморегулирующий;
- инфракрасная плёнка, источник тепла — карбоновый излучатель, который испускает инфракрасные лучи.
Плюс электрических видов — нет опасности протечки. При укладке инфракрасной модели — это ещё и лёгкость монтажа. Из недостатков — расходы на энергию.
Можно ли устанавливать в деревянных домах?
Инфракрасное отопление полностью безопасно для деревянного дома. Оно сочетается с любым видом дальнейшей отделки. Его применение допускается с любыми перекрытиями: деревянными, металлическими, бетонными.
Нагревательные пластины запаяны в сверхпрочный пластик. Даже при сильных механических нагрузках он не повреждается и сохраняет целостность. За счет этого элементы, через которые проходит ток, надёжно защищены. Возможность удара током исключена.
Согласно инструкции от производителей, дополнительные системы безопасности при укладке под деревянный пол не требуются. Работы проводятся так же, как и при укладке под любое другое основание.
Подводим итоги: что купить, где купить и сколько стоит
Итак, инфракрасный пленочный теплый пол можно купить не только в специализированных магазинах, но и на интернет площадках. Покупайте товар от известных производителей. Он не должен быть дешевле, чем 1500 рублей за квадратный метр. Более низкие расценки должны вызвать у вас опасения за качество продукции.
Наиболее практичной является графитовая пленка, ее срок эксплуатации – до 30 лет
Монтаж пола не вызывает затруднений даже у новичка. Такой пол можно застелить буквально за час. Лучше всего в качестве финишного покрытия использовать ламинат или ковролин.
Теплый пол сохранит здоровье ваших близких
Если вы уже используете такие полы – поделитесь своими впечатлениями и рекомендациями, они очень помогут нашим читателям!
