Определяем оптимальную высоту дымовой трубы

Основные параметры дымовой трубы промышленного назначения

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

Вычисление аэродинамических показателей

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Размер конструкции по высоте

Последний параметр зависит от следующих факторов:

  • Метеорологический режим атмосферы в определенном регионе.
  • Скорость движения воздушного потока.
  • Рельефные особенности местности.
  • Температурные значения отводимого газа.

В процессе проектирования конструкции для отвода вредных продуктов сгорания топлива определяются такие показатели:

  • Оптимальный размер трубы по высоте.
  • Максимальное допустимое значение объема вредных выбросов в атмосферный слой.

Показатели прочности и устойчивости трубы

Конструкция трубы также определяется соответствующими расчетами, которые предусматривают комплексное вычисление оптимальной устойчивости и прочности конструкции.

Эти расчеты необходимо проводить для того, чтобы определить способность дымовой трубы противостоять воздействию следующих факторов:

  • Сейсмическая активность.
  • Поведение почвы.
  • Нагрузки от ветра и снега.

Во внимание принимаются и другие функциональные особенности трубы:

  • Масса конструкции.
  • Колебание оборудования динамического характера.
  • Расширение под воздействием определенной температуры.

Определение прочностных характеристик позволяют сделать правильный выбор конструкции и формы дымовой трубы. В соответствии с поведенными вычислениями выполняют расчет основания под возводимое сооружение: определяется его конструкция, величина заглубления и площадь подошвы.

Тепловые расчеты

Теплотехнические расчеты проводятся с определенной целью:

  • Определить показатели расширения исходного материала под воздействием определенной температуры.
  • Установить температуру наружной оболочки.
  • Выбрать тип и толщину утеплительного материала.

Особенности монтажа

  • Установка трубы котельной начинается с нижней части (фундамента);
  • Для газовой котельной, с экономической точки зрения, наиболее выгодно использование стальных труб. Но стоит помнить, что максимальная высота металлической трубы -30м;
  • Высокие конструкции — прекрасные проводники электричества. Защита от молний выполняется согласно требованиям РД-34.21.122-87;
  • Конструкция молниеотвода определяется исходя их особенностей конструкции дымовыводящей системы. Для неметаллического дымохода длина молниеотвода обычно составляет 1м. На каждые 50 м конструкции устанавливается 1 молниеприемник;
  • Металлические дымоходы специальной защиты не требуют – они сами выполняют роль токоприемника;
  • Все изолирующие элементы должны быть заземлены.

Как узнать оптимальную высоту дымохода по кровле?

Высота дымохода над вашей кровлей может быть рассчитана по графической схеме, но об этом пойдет речь немного позже. Сейчас хотели бы представить вам выписки из регламента, точней норм СНиПов, которые регламентируют подобный вопрос. Итак:

Общая высота канала должна соответствовать размерам не менее 5 метров

Лишь в некоторых случаях допускается менее 5 метров, когда в доме нет чердачного перекрытия и печь не испытывает нехватку тяги.
Высота над ровной крышей рассчитывается из расчета не менее 500 мм.
Если расстояние до конька от трубы до 1,5 метров, в таком случае вздымается оголовок на 0,5 – 1 метр.
В случаях, когда до конька более 1,5 метров, но менее 3 м., в таком случае, труба находится в одной плоскости с коньком.
Также обращайте внимание на то, где располагается выходное отверстие. При проведении визуальной линии от конька до карниза, угол не должен превышать 10 градусов в отношении к горизонту.

Как видим, максимально не рекомендуется поднимать дымоход над коньком более чем на 1 метр.

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.

При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться гибкие воздуховоды, изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами – не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Основные правила для любого типа труб

Существуют параметры выбора и монтажа дымоотводов как общие для всех систем, так и специфические – для того или иного типа труб, печей и котлов. В первую очередь нужно изучить аксиомы, актуальные для каждого дымохода.

Среди них главными являются следующие:

  1. Дымоход не должен быть выше расположенного рядом вентиляционного канала. Иначе продукты горения будут проникать в дом.
  2. Высота дымовой трубы котельной должна быть минимум 5 метров. Идеальные же параметры — 6 и более метров от решетки до устья топки (высота флюгарки не считается).
  3. Высота дымовой трубы над кровлей здания должна составлять не меньше 500 мм. В противном случае возможно ухудшение тяги.
  4. Внутреннее пространство дымохода должно соответствовать нормам пожарной безопасности : сечение трубы должен рассчитывать специалист, согласно технической документации отопительных приборов и норм СНИП. Параметры сечения дымохода квадратной формы должны быть пропорциональными размерам топки в соотношении 1:1,5. (для камина 1:10 от размера топки). Диаметр трубы для дымохода котельной должен быть не меньше, чем диаметр поддувала.
  5. Если высота дымохода над уровнем конька превышает 1.2 м, его нужно укрепить растяжками.

Дымоход должен быть надежно закреплен и при необходимости для этого используют растяжки

Для внутренней отделки трубы котельной лучше не использовать глину, поскольку это влечет за собой образование конденсата и уменьшение тяги.

Что такое конек?

Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.

ОБРАТИТЕ ВНИМАНИЕ!

Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.

Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки

При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.

Конек кровли

Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.

Идеальная высота дымовой трубы на кровле

По СНиПу 2. 04. 05, в сборнике правил 7. 13130. 2009 и нормативах 41 – 01 – 2003, а также в инструкциях производителей отопительных печей, а так же какой формы крыша можно определить высоту дымоотвода.

Нормы высот дымоходов над крышей

Например:

  1. Плоская крыша. Если нет ограждений и других различных устройств, то высота, возводимой дымовой трубы начинается от 1,2 метров. Если же есть защитное оборудование, то расчёт этого параметра должен основываться на увеличении максимальной длины до 100 сантиметров. При наличии на кровле крыши вентиляции, то высота дымоотвода должна превышать трубу вентиляции на 0,5 метра. Расположены они должны быть на расстоянии не менее 5 – 5,5 метров друг от друга.

Высота трубы при удалении от конька на расстояние более трех метров

  1. Скатная крыша. Здесь параметры определяются из того, где находится дымоотведение, а точнее как далеко она расположена от конька. Например, труба отопительного устройства расположена в 150 сантиметрах от конька, то высота ее минимум 0,5 метра. Если же расстояние варьируется от 150 до 300 сантиметров, то высота дымоотвода должна быть равна по высоте с крышей. Удаленность дальше чем на 300 сантиметров, то в этом случае угол наклона между линией конька по горизонту и вершиной трубы должен быть равен десяти градусам.

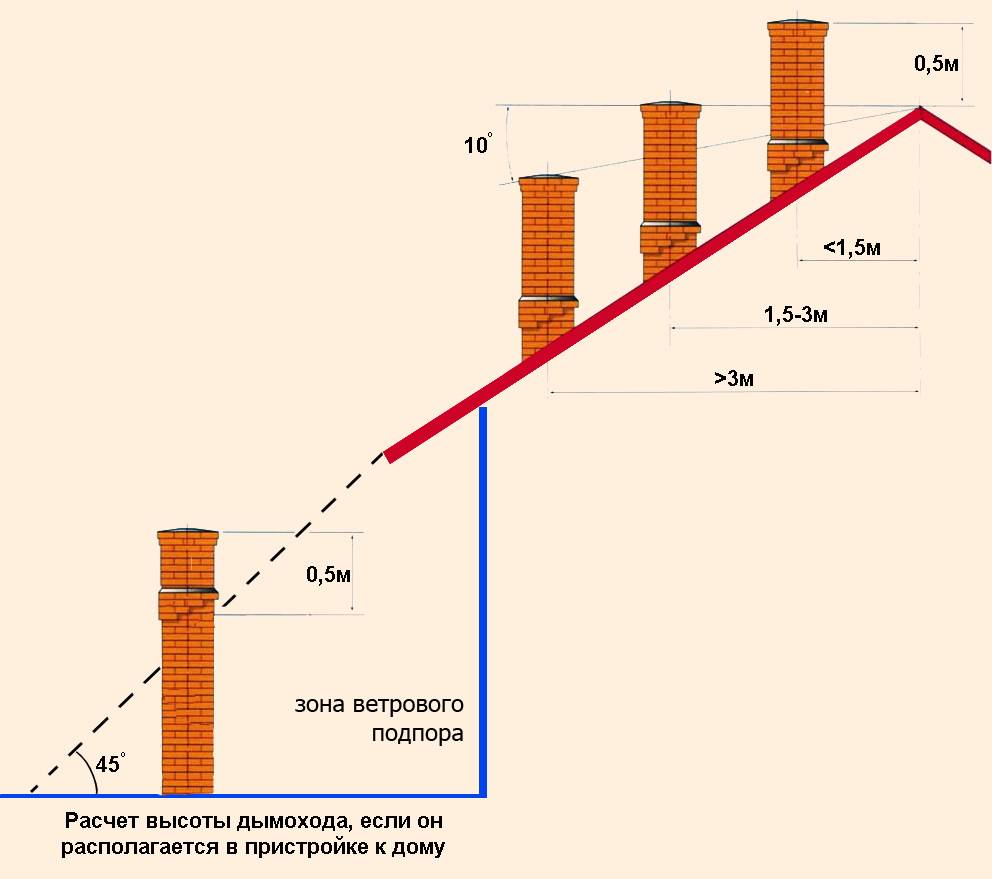

Высота дымохода при удалении от конька от 1,5 до 3 метров

При расчете также не забудьте учесть:

  1. Наличие деревьев и иных построек.
  2. Если отопление устанавливается в пристрое к жилому дому.

Здесь может образоваться «зона ветреного подпора», а в ее владениях тяги, которая необходимо для хорошей работы оборудования не существует.

Для того чтобы обеспечить такую тягу, необходимо поднять трубу дымоотведения еще на полметра минимум.

Параметры, которые нужно учитывать при монтаже дымохода

Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой

Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши

Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь

Но важно не только то, что снаружи, но и то, что скрыто внутри

Прежде, чем планировать устройство дымохода необходимо определить:

  • Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
  • Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
  • Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.

Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:

  • Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
  • Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
  • Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.

Рекомендуем ознакомиться: Обсадные трубы для скважин из ПВХ

Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.

Установка

Установка дымоходов своими руками вполне возможна при соблюдении требований нормативной документации, изложенных выше. Конечно, это работа не для новичка, но если Вы живете в частном доме, то волей-неволей придется научиться ремонтным и монтажным работам.

Чертежи

До начала монтажа и закупки материалов необходимо начертить чертеж или хотя бы схему, тщательно продумать все нюансы и нормативные требования к расположению элементов, определиться с количеством и составом необходимых комплектующим.

Размеры

Длину трубы рассчитывают с учетом нормативных требований и высоты кровли (см. выше), но она не должна быть меньше, чем 5 м. Следует иметь в виду, что чем выше дымоотвод, тем больше должна быть толщина теплоизоляционного слоя, иначе охлаждение отходящих газов будет приводить к уменьшению и даже опрокидыванию тяги.

Диаметр принимается в соответствии с паспортом теплогенератора. Если диаметр выходного патрубка у котла нестандартный, то выбирают ближайший больший диаметр трубы. При устройстве самодельной или кирпичной трубы диаметр должен соответствовать нормативам (см. выше).

Подбор места для выхода через стену

Бывают разные виды стены – фронтальная и боковая. Боковая стена находится со стороны скатов кровли и под свесами кровли, на нее льется вода с кровли (или на ней расположены водосточные желоба). Над фронтальной расположен небольшой выступ кровли, вода с крыши на нее не попадает.

Идеальный вариант выхода дымохода из сэндвич-труб через стену – через фронтальную стену и таким образом, чтобы сверху по вертикали не находились окна, балкончики и другие препятствия, которые придется огибать.

Вариант, когда дымоотвод прокладывается вдоль боковой стены, хуже – придется проводить конструкции через свес кровли и громоздить вокруг систему водоотлива.

(Вода, льющаяся на дымопровод со ската кровли, уменьшает срок гильзы сэндвича, особенно оцинкованного, может привести к намоканию/замерзанию утеплителя, повышению теплопроводности сэндвича, уменьшению тяги; нагреву и даже загоранию стены дома).

Любые огибания окон и других препятствий уменьшают тягу в борове.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

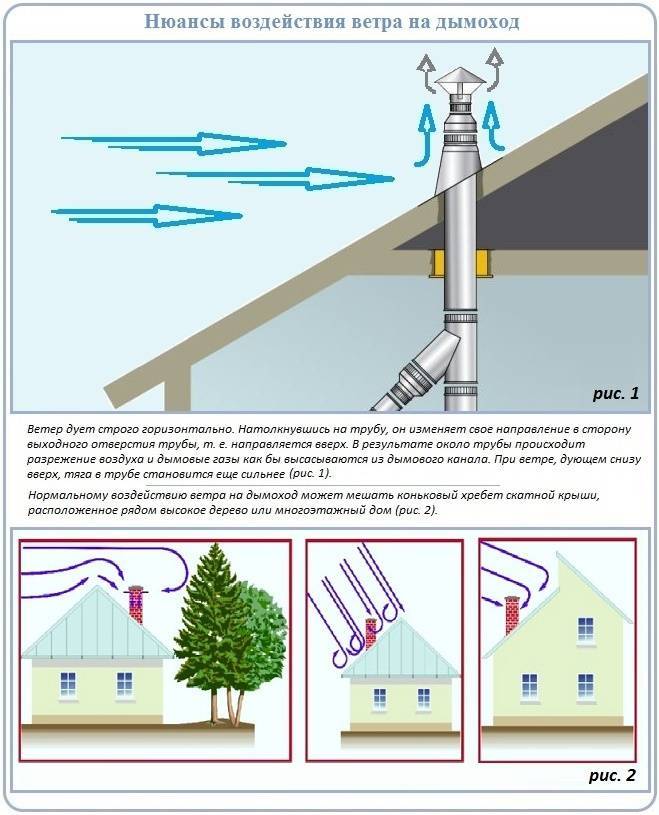

Значение дымохода и дымовая тяга

Газы по дымоходу поднимаются самостоятельно под действием нескольких физических сил. Дым, образующийся при горении, легче воздуха, он поднимается наверх. Его легкость обусловлена температурой. Как известно, чем больше нагрет газ тем меньше молекул его содержится в единице объема и тем легче он сам по себе. Легкие газы всегда поднимаются наверх.

Кроме того, значение имеет разница давлений и температур между воздухом снаружи и газами внутри. Эта разница как бы вытягивает наружу газы из дымохода. Этот процесс называется тягой. Тяга возникает в том случае, если имеется перепад давлений. С физической точки зрения тяга — это разница давлений.

В дымоходах с естественной, пассивной тягой действует сила Архимеда. Воздух находящийся внизу максимально разрежен, поскольку имеет высокую температуру. Плотность его минимальная. Воздух наверху, снаружи дома, минимально разрежен, поскольку он холодный.

Плотность его выше. Происходит это так: тяжелый холодный воздух опускается по дымоходу вниз и выдавливает теплый легкий воздух наверх, таким образом дым поднимается по трубе и выводится наружу. Пока нагревательный прибор работает, воздух внизу трубы будет теплее, чем снаружи.

Однако разница температур — не единственный фактор, влияющий на тягу.

Рекомендуем ознакомиться: Как самостоятельно сварить ворота из профильной трубы

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

  • Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
  • Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
  • Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
  • Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
  • Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

  • На схеме параллельно плоскости земли начертить прямую линию.
  • От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
  • В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

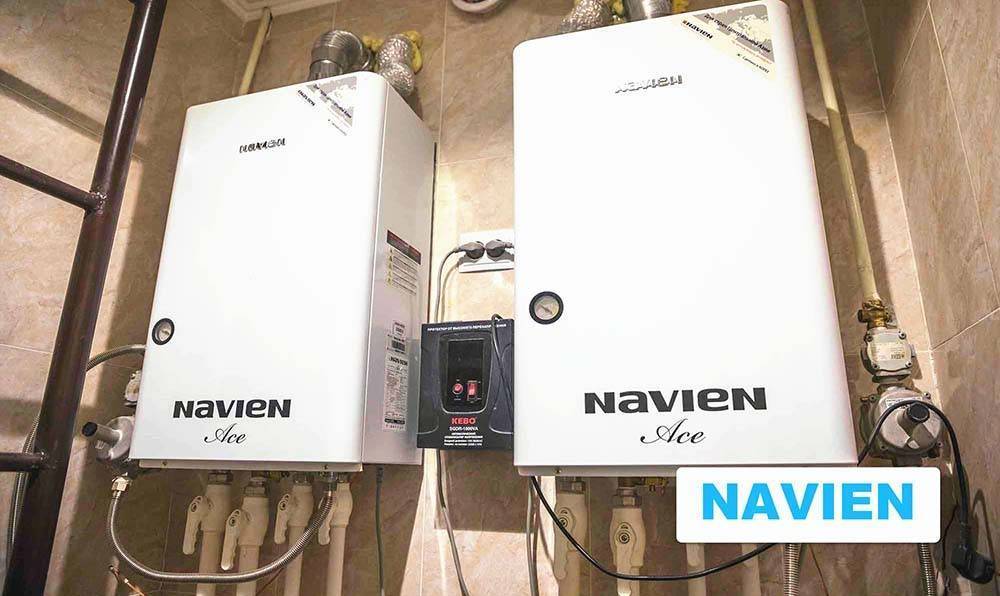

Размер дымохода для газового котла

Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:

  1. Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
  2. Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
  3. Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
  4. Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
  5. Над крышей и коньком дымоход выводить не нужно.

Для котлов с открытой камерой сгорания высота дымохода рассчитывается аналогично описанному выше способу.

Как рассчитать высоту конька двухскатной крыши

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем
Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

  • конденсата воды внутри жилого помещения,
  • абсорбции влаги на внутренней поверхности металлической кровли,
  • накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
