Какие бывают виды фитингов для полипропиленовых труб, их применение и назначение

Конструктивные различия

Запорная арматура — фитинги для полного перекрытия потока жидкости, газа или регулировки интенсивности. Зависимо от конструкции выделяется два вида запорных фитингов:

  1. Вентили — используются для полного перекрытия и регулировки интенсивности потока жидкости, газа. Для изменения этого показателя, нужно повернуть вентиль по часовой стрелке или против нее.
  2. Шаровой кран — простая запорная арматура, которая предназначена для полного перекрытия трубопровода.

Общее разделение фитингов для полипропиленовых труб по конструкции:

  • прямые муфты;
  • Y-образные;
  • T-образные.

По способу подключения выделяется три вида соединительных деталей — резьбовые, компрессионные, сварные.

Виды фитингов и размерный ряд

Поскольку типов соединения труб несколько, то и соединительных элементов существует несколько разновидностей. Основные виды:

  • Муфта – простой полый цилиндр для состыковки двух отрезков трубы одинакового диаметра.
  • Переходник – элемент, предназначенный для тех же целей, что и муфта, но позволяющий соединять трубы разного диаметра. Используются они и для перехода с полипропиленовой на металлическую (в этом случае с одного торца имеется внутренняя резьба).
  • Уголки для формирования прямого угла или 45⁰. Несмотря на относительную пластичность материала и возможность изогнуть трубу после нагрева, так делать не стоит. С наружной стороны изгиба полипропилен истончится, что негативно повлияет на прочность всей конструкции. С внутренней при этом образуются складки, ухудшающие пропускную способность.
  • Тройники и крестовины – элементы разводки, применяемые для создания нескольких ответвлений от основной магистрали. Вариантов таких фитингов очень много. Одни позволяют отвести трубу по прямым углом, другие – под меньшим. При наличии резьбы можно устанавливать на такие соединения запорную арматуру.
  • Обводные изогнутые элементы предназначены для прокладки сложных коммуникаций, когда нужно обойти одну или несколько труб.
  • Запорные фитинги, представляющие собой вентили и краны, могут быть как с резьбой, так и без нее.
  • Заглушки (тоже сварные или резьбовые) – необходимый элемент для завершения линии трубопровода.
  • «Американка» – особый вид фитинга в виде муфты с накидной гайкой, используемый в тех случаях, когда конструкцию нужно периодически разбирать.

Рекомендуем ознакомиться: Фитинги для подключения полотенцесушителя

Размерный ряд представлен несколькими вариантами. Для бытовых нужд, как правило, используются фитинги 16, 20, 25, 40 мм (этот размер соответствует наружному диаметру используемых труб).

Максимальный размер для бытовых трубопроводов – 50 мм, а для промышленных выпускаются полипропиленовые трубы большего сечения. При этом технологии и элементы для их соединения используются другие.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Сварка труб из полипропилена

Для соединения полипропиленовых труб и фитингов используют особый инструмент — паяльник для полипропиленовых труб.

Оптимальный вариант — паяльник производства одной из известных уважаемых компаний, оснащённый таймером и качественным нагревательным элементом. Впрочем, паяльник для труб можно собрать и в домашних условиях или даже использовать обычный паяльник.

Для домашнего использования достаточно стандартного паяльника для пластиковых труб диаметром до 50 мм с двумя-тремя насадками. Для использования в коммерческих целях или при нестандартном трубопроводе понадобятся более продвинутые и дорогие варианты.

Порядок работы с паяльником для полипропиленовых труб следующий:

  1. Установить насадки на нагревательный элемент паяльника: для плавки внутренней части фитинга — дорн, для нагревания поверхности трубы — гильзу.
  2. Установить температуру разогрева — около 260°С.
  3. Подсоединить устройство к сети. При достижении нагревателем нужной температуры (обычно это происходит в течение 15 минут) лампочка на устройстве загорается (или наоборот гаснет).
  4. Приступить к сварке изделий.

Время нагревания для разных окружающих условий различается, подробнее об этом должно быть написано в инструкции по эксплуатации конкретного прибора.

Очень важно максимально точно выдерживать время нагрева, ведь при большем времени труба слишком расплавится и станет непригодной для сборки, а при недостаточном нагреве из труб не выйдет однородная масса, что значительно ухудшит прочность конструкции.

Нельзя забывать и о чистоте: после каждой пайки дорн и гильзу следует протирать тканью, удаляя остатки пластика. Делать это следует бережно: поцарапанная поверхность изделия для дальнейшей работы уже непригодна.

В соответствии с этим, нужно подбирать фитинг так, чтобы труба в него входила с усилием или он сам туго надевался на дорн паяльника. Если то или другое условие не выполняется, надёжного соединения не выйдет, и следует подыскать другой, более плотный фитинг.

Алгоритм действий при сварке труб таков:

Необходимой длины участок полипропиленовой трубы обрезают ножницами

Важно, чтобы ножницы не деформировали трубу и торец получившегося обреза был вертикален по отношению к продольной оси трубы.
Торец и края фитинга обезжиривают (мыльным раствором или любым спиртом), очищают от заусенцев и грязи, просушивают.
Если используются армированные фольгой трубы PN25, при помощи специфического приспособления – шейвера – до начала операции с места сварки снимают слой материала (иначе труба не войдёт в фитинг; иногда, если фольга расположена в центральном слое трубы, необходимо с помощью торцевателя удалить выступающий отрезок алюминия.
До упора совмещают зачищенный конец трубы и фитинг, делая отметку на расстоянии 2 мм от края фитинга в собранном состоянии. Можно, при наличии, использовать предназначенный для этого мерный инструмент с отметками для труб любого сечения.
Фитинг и трубу надевают на насадки паяльника и приступают к нагреванию.
По истечении положенного срока элементы будущего соединения снимают с насадок и соединяют, вставляя торец трубы в фитинг до сделанной отметки

После соединения менять положение элементов нельзя, иначе разрушится шов.
Дают соединению остыть.

Если оказалось, что элементы срощены неаккуратно, можно обрезать часть трубы и наварить на неё новый фитинг. Делать так можно до тех пор, пока не исчерпана длина отрезка, безо всяких последствий.

Конструктив, функциональность, тип подключения и основные диаметры полипропиленового фитинга

Как и труба, фитинг имеет гладкую поверхность снаружи и изнутри. Поэтому он не влияет на пропускную способность внутри замкнутого контура. С каждой из сторон фитинга имеется круглое отверстие, предназначенное для подвода и отвода труб, соответственно. Если изделие полностью изготовлено на основе полипропилена, то перед монтажом его нужно разогревать, при помощи специального паяльника, правильно выбрав температуру и время нагрева. В случае с комбинированным вариантом, например, с американкой, с одной из сторон выполняют пайку, с другой производят монтаж по резьбе, используя газовый или сантехнический ключ типа «Крокодил».

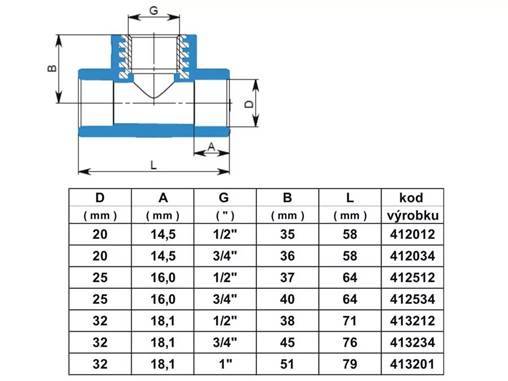

Фитинг в проекции «сбоку» с указанием размеров соответствия

У любого фитинга есть диаметр, который определяется в миллиметрах или дюймах. Среди самых ходовых размеров фитингов можно выделить модели на 20, 25, 32 и 40 мм. При работе с ними важен опыт, поскольку время разогрева фитинга и трубы, в зависимости от диаметра, может быть разным. Например, для диаметра 20 мм рекомендуют держать 4-5 с, для 25 диаметра 7-8 секунд, для 32 порядка 10-12. Все это индивидуально, зависит от производителя материала и мощности паяльника. Указанное время выдержки актуально для температуры разогрева паяльника порядка 250-270 градусов.

Что касается резьбового соединения, то при подключении к металлическому участку системы или установке оборудования, важно добиться герметичности. Для этого используют лен и сантехническую пасту в комплексе, фум ленту и другие приспособления

Используя лен важно накручивать его по ходу движения наворачиваемой гайки, поскольку иначе герметичность стыка будет нарушена.

Обзор производителей

Из многообразия представленных на рынке производителей можно выделить ряд компаний, давно зарекомендовавших себя в качестве надежных и честных поставщиков:

  • Valtec. Известный российско-итальянский бренд, поставляющий на рынок продукцию достойного качества. Концерн имеет производственные мощности в Италии и России, выпуская широкий ассортимент строительных материалов.
  • Нанопласт. Популярный отечественный бренд. Выпускает большой ассортимент сантехнических устройств, отвечающих общепризнанным мировым стандартам.
  • Rehau. Компания с мировым именем, ведущая отсчет своей истории с 1948 года. Серьезное конкурентное преимущество продукции этого бренда – работа с температурами до +110°С.
  • Pilsa. Турецкий производитель, предлагающий продукцию с оптимальным соотношением цены и качества.

Помимо этих компаний, отметим итальянский бренд Prandelli, немецкий Oventrop, финский Uponor и бельгийский Henco.

Таким образом, подобрать и смонтировать фитинги для металлопластиковых труб не так уж и сложно. Соблюдение правил монтажа гарантирует прочное и долговечное соединение, которое будет служить не один десяток лет.

Выбор полипропиленовой трубы: преимущества и недостатки

Преимущества установки полипропиленовых труб, в целом, перевешивают недостатки этих расходных материалов.

Среди преимуществ следует отметить:

  • широкий диапазон применения таких труб — полипропилен нейтрален и с большинством перемещаемых сред в реакцию не вступает, следовательно, вероятность разъедания поверхности крайне мала;
  • простота сборки трубопровода — полипропиленовые трубы соединяют с помощью сварки; сам процесс довольно быстрый, а в результате образуется однородная поверхность, исключающая протечки;
  • небольшое расширение на холоде — при возвращении к нормальной температуре полипропиленовые трубы принимают обычные размеры;
  • изделия гладкие внутри — на них обычно не откладываются нечистоты, поэтому такие трубы можно использовать долго и для исправности трубопровода достаточно труб с меньшим сечением, чем для подобных изделий из других материалов;
  • сравнительно небольшая цена — на те же из пластиковых труб можно построить трубопровод много большей длины, чем из металлических.

Основных недостатков у полипропиленовых труб два. Это:

  • значительное увеличение размеров при нагревании (около 0,05 м/1 м) — следовательно, чтобы избежать излома и деформации труб, работающих в нестабильных температурных условиях, придётся предусматривать в конструкции трубопровода компенсаторы (линзовые или любые другие);
  • кислородопроницаемость — приемлема для водопроводов, но недопустима для систем теплоснабжения; в этом случае предпочтительнее использовать покрытые алюминием изделия, у которых значительно более подходящий коэффициент теплового расширения, и изолированность от кислорода, и максимальная рабочая температура (до 95°С).

Тройники, крестовины

Основное назначение изделий заключается в стыке/отводе нескольких отводов труб. Они характеризуются разными углами и конфигурациями. В случае с отопительной системой хорошо используются сварные фитинги, оснащенные гладкой внутренней безрезьбовой поверхностью. Реже может потребоваться переход на другой тип материала, тогда на концах соединений имеется резьба.

Тройник переходной

Использование фитинга актуально при обустройстве трубопроводной магистрали с переходом на меньший диаметр. Рабочая температура составляет 95 гр., давление 2,5 МПа, соединение обеспечивается сварочным методом встык.

Комбинированный тройник с резьбой изнутри

Изделие служит для соединений с армирующими элементами, смесителями, сантехприборами или стальными трубами на участках разветвления трубопровода. Температура при эксплуатации 95 гр., давление 2,5 МПа, соединение встык.

Используется для стыковки ПВХ-труб с армирующими элементами и трубами из стали при разветвлении труб.

Тройники с накидными гайками

Конструкция служит для разборных резьбовых соединений труб ПВХ со стальной арматурой или трубами при разветвления труб на участках с холодным или горячим водоснабжением. Максимальный уровень нагрева составляет 80 гр., давление 2,0 МПа. Соединение образуется с помощью сварки встык.

Фасонные элементы для водопроводной системы

Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.

Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.

Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Watch this video on YouTube

  • Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
  • Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.

Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.

  • Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
  • Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.

Краны и вентили

Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:

  1. термостатические клапаны;
  2. ручные краны.

Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.

Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.

Тройники

Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.

Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.

Диаметр

Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.

Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:

  • Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
  • Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.

Переходник

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.

Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.

Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).

Смотреть видео

Элементы соединения полипропиленовых труб (полипропиленовые фитинги)

Watch this video on YouTube

Виды фитингов для полипропиленовых труб

Всё большое разнообразие фитингов для труб имеет деление на следующие группы: фитинги, отличающиеся по диаметру и фитинги, отличающиеся по своей форме. Фитинги имеют разнообразную форму при различном угле соединения полипропиленовых труб.

Полипропиленовые фитинги

  1. Муфта — наиболее распространённый вид фитинга. Её используют при соединение разных отрезков трубы, определённого диаметра.
  2. Переходник — тоже является одним из простейших видов фитингов. Его внешний вид имеет практически такой же вид, как и муфта. Главная их особенность в том, что с их помощью соединяются два отрезка трубы, имеющие разные диаметры. Помимо этого, при соединении разных видов труб переходник может иметь наружную или внутреннюю резьбу.
  3. Уголок позволяет создать определённый угол поворота труб в нужных местах. При этом не нужно подвергать деформации целиковую трубу. Необходимо всего лишь соединить уголком два отрезка трубы в месте поворота. Уголки выпускаются с углом в 45 и 95 градусов и могут соединять концы труб, имеющих разный диаметр. Помимо этого есть модели с наружной металлической резьбой для присоединения к сантехническим и отопительным приборам.
  4. Тройники используют для соединения нескольких отрезков труб. Возможно соединение труб различных диаметров и труб, изготовленных из различных материалов.
  5. Компенсаторы — одни из главных деталей при обустройстве систем отопления и трубопроводов из полипропиленовых труб. Они могут различаться по виду материала, используемого при изготовлении. Наиболее часто в небольших системах используются универсальные компенсаторы (КСУ) с эластичными соединениями: П и Г — образные, петлеобразные, змейки.

Главные функции компенсатора:

  • В трубах с большими амплитудами температуры и давления (горячий трубопровод и отопительная система из полипропилена) являются «поглотителями» этих перепадов.
  • Благодаря первому свойству следует, что они служат для увеличения срока службы системы и её надёжности.

Полипропиленовые трубы: способы соединения

Выбор технологии сборки пластикового трубопровода зависит от типа изделий и их свойств. Способы, применяемые для стыковки секций, разделяются на две большие группы:

Здесь предполагается сварка или пайка, то есть нагрев материала для изменения агрегатного состояния. Данный метод используется для образования наплавления в месте стыка, и обеспечивает отсутствие протечек и равномерное распределение механических нагрузок.

Сварная стыковка — это, прежде всего, неразъёмный тип монтажа. Такой тип соединения труб является капитальным, используется до истечения срока годности изделий. Этот метод чаще применяется, чтобы добиться высокой прочности трубопровода. Пайка производится при помощи специального оборудования или подручного инструмента.

Предполагает соединение полипропиленовых труб без пайки. Этот способ используется, когда необходима быстрая стыковка, при отсутствии навыков сварки.

Метод монтажа в этом варианте — разъемный или резьбовый. Его можно применять при соединении тонких труб, полипропилена с металлом. При использовании этого «холодного» способа применяются соединительные элементы — полипропиленовые фитинги, размеры и габариты которых подбираются под основное изделие – трубы.

Зная, как соединить полипропиленовые трубы без пайки, можно заранее подобрать элементы, подходящие под условия эксплуатации, и обеспечить быструю сборку.
