Характерные неисправности в перфораторах Bosch и способы их устранения

Неисправности патрона

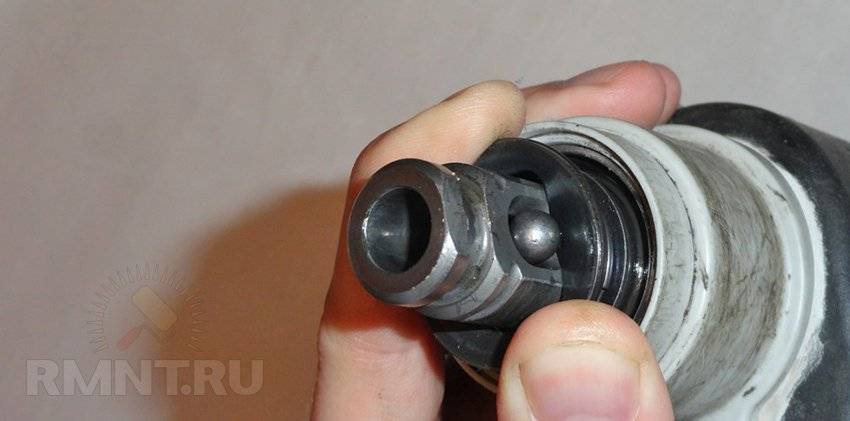

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

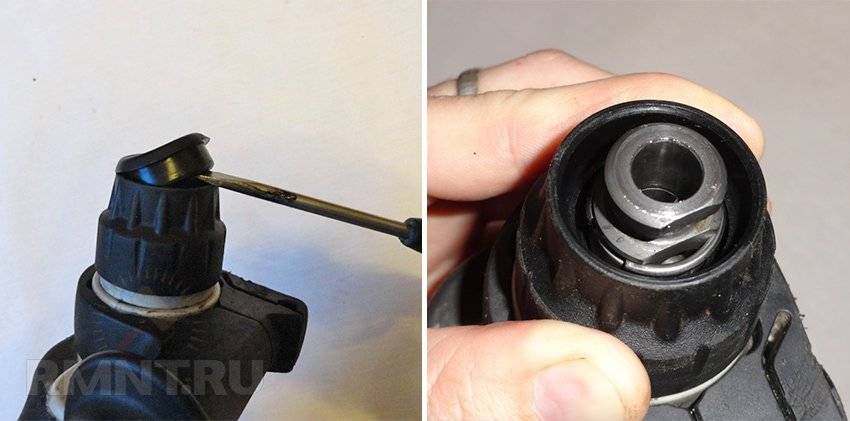

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо

Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

  1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
  2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
  3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

  4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Устранение других поломок

Кроме проблем с кнопками, щетками и ударным механизмом, существует ряд других неисправностей, которые возможно починить и отремонтировать в домашних условиях. И для этого также понадобится умение разбирать перфоратор.

Застрял бур

Если бур не держится в патроне, то стоит обратить внимание на маленький металлический шарик. Следует заменить его или фиксирующую пружину. При застревании бура проблема заключается в недостаточном количестве смазки

При застревании бура проблема заключается в недостаточном количестве смазки.

Когда бур не вставляется или не вытаскивается, неполадка кроется в маленьких деталях. Следует разобрать механическую часть и посмотреть причину поломки. Как и в случае, когда бур болтается в патроне, причиной этому может быть дефект шарика.

Перестал работать

Если ваш перфоратор стал хуже бить, возможно, что проблема в изношенных зубьях шестерни на подвижной части двигателя. Это могло возникнуть из-за сильных нагрузок или перебоев в работе муфты. Как и с остальными неисправными деталями, их следует заменить.

Сверло не держится

Если при работе вы чувствуете, что патрон не держит сверло, то это значит, что перфоратор неисправен, и наилучшим вариантом будет выключить его, так как продолжать работу опасно для здоровья.

Проблема, скорее всего, не в сверле, а именно в патроне. Как и в предыдущих случаях, единственным выходом будет разобрать и определить причину поломки.

Срабатывает трещетка

Эта трещетка называется муфтой, она защищает вас от поломки и является предупреждающим сигналом, что работа перфоратора подходит к пределу. Но этот сигнал не запрещает вам продолжить работу, просто необходимо делать перерывы и давать прибору отдохнуть. Обычно такие проблемы возникают только в дешевых устройствах.

Вылетает пика

Во время работы перфоратором кирпич разбивается на мелкие кусочки, которые потом оказываются везде, особенно внутри инструмента. Причиной вылета пика может стать загрязнение патрона осколками кирпича. В таком случае выходом из сложившейся ситуации является чистка патрона.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

  • Повышенный износ рабочего элемента;
  • Появление трещин на ручке и корпусе;
  • У аккумуляторных моделей батареи недолговечны;
  • Частые перегибы провода у электрических моделей;
  • Неполадки ударного механизма и его взаимодействия с обычным;
  • Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

  • Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
  • Стопорный ролик перестал фиксировать большую шестерню вала;
  • Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

  • Короткое замыкание, которое привело к сгоранию ротора или статора;
  • Полный износ угольных электрощеток;
  • Держатели щеток ослабли и не держат их;
  • Выгорели ламели на коллекторе;
  • Оборвалась обмотка на роторе или статоре;
  • Поломка аккумулятора;
  • Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Разборка патрона

Патрон — едва ли не самая важная деталь инструмента. Производители инструментов делают патроны по разным схемам и по-разному крепят его к основной части инструмента. Основные типы патронов:

  • Кулачковый тип. Для вставки и крепления сверла используется особый ключ, который прилагается к инструменту.
  • Цанговый тип. Для вставки и крепления сверла достаточно поворота патрона.
  • Двух- или одногильзовый быстрозажимной тип. Для вставки и крепления особый инструмент не нужен.

После определения типа патрона, попробуем его снять. Тип патрона не имеет большого значения, процесса съема более или менее универсален:

  • Сперва нам нужно ослабить фиксацию патронного винта. Для этого достаточно легко постучать по головке инструмента.
  • Возьмите отвертку и открутите крепящий винт.
  • Зафиксируйте патрон в тисках и прокрутите шпиндель.

Также перфоратор нуждается в смазке и лакировке. Даже если вы его используете раз в год, смазка поможет предотвратить коррозию и порчу инструмента раньше времени.

Ремонт отбойных молотков и перфораторов

Все неисправности перфораторов с отбойными молотками можно разделить на два вида: механические и электрические. В большинстве случаев механические повреждения можно устранить самостоятельно, а вот с электрическими неисправностями, скорее всего, придется обратиться за помощью к специалисту. Конечно, можно самостоятельно заменить шнур или вилку, однако отремонтировать обмотку якоря двигателя или перемотать статор под силу лишь мастеру имеющему специальное оборудование.

Механические поломки отбойных молотков и перфораторов

Механические неисправности зачастую можно определить на слух или зрительно. При работе перфоратор начинает издавать странный гул, стук и скрежет или из-под корпуса идет отвратительный запах.

Одна из самых распространенных механических поломок связана с механизмом переключения режимов работы расположенным на корпусе инструмента, который подвергается постоянному воздействию пыли и грязи. Отремонтировать его достаточно просто: необходимо отвинтить деталь корпуса с механизмом, найти причину неисправности и устранить ее, или, при необходимости, установить новый переключатель режимов.

Так же довольно часто из строя выходит патрон. Это связано с тем, что при работе он подвергается колоссальным нагрузкам и вибрациям, а также воздействию пыли. Для того чтобы уберечь его от поломки достаточно постоянно протирать его влажной ветошью.

К механическим повреждениям также относятся: выход из строя подшипника или бойка ударного механизма, повреждение зубцов шерстен, поломку муфты сцепления, появление трещин на шпиндельном зажиме. Данные неисправности можно устранить своими руками.

Электрические неисправности отбойных молотков и перфораторов

О том, что поломка связана с электротехнической частью свидетельствуют следующие признаки:

  • При включении в электросеть прибора, мотор не вращается;
  • Искрят щетки коллектора;
  • Ощущается запах обгорелой изоляции;
  • Из корпуса идет едкий дым.

Для того, чтобы определить и устранить причину возникновения данных явлений, перфоратор с отбойным молотком необходимо разобрать.

Если причина связана с перегоревшим проводом или неисправной вилкой, то ее можно исправить самостоятельно. А вот более серьезные проблемы требуют привлечения специалиста.

Одной из распространенных поломок является износ щеток коллектора двигателя. Для ее устранения достаточно просто заменить щетки. Однако бывает так, что щетки коллектора в порядке, но двигатель все равно не работает. В этом случае, при помощи мелкой наждачки, необходимо почистить от пыли и нагара сам коллектор.

Иногда случается так, что под воздействием вибрации раскручиваются некоторые болты крепления контактов. В этом случае достаточно просто их подтянуть.

Самой большой неприятностью будет появление неприятного запаха гари и гула во время включения перфоратора. Это обозначает выход из строя обмотки якоря или статора. Устранение данной поломки возможно только в специализированной мастерской.

Не стоит забывать о том, что некоторые детали при поломке можно отремонтировать, некоторые требуют замены, а бывает и так, что отремонтировать инструмент не представляется возможным.

Детали, которые можно заменить:

  • воздушный и топливный фильтры;
  • замки зажигания;
  • щетки коллектора электродвигателя;
  • масло;
  • свечи зажигания;
  • ротор и статор;
  • патрон;
  • «пьяный» подшипник;
  • шнур и вилку;
  • обмотку якоря и статора;
  • кольца, пыльники и др.

В любом случае, при возникновении поломки, лучше всего обратиться к специалисту, который окажет квалифицированную и грамотную помощь вашему инструменту.

Сдайте отбойный молоток или перфоратор по адресу сервисного

Санкт-Петербург, ул. Чугунная дом 20, Телефон

Позвоните нам прямо сейчас и cервис-менеджер предоставит Вам профессиональную консультацию по вопросам обслуживания инструмента.

Полный список услуг по ремонту по этой ссылке

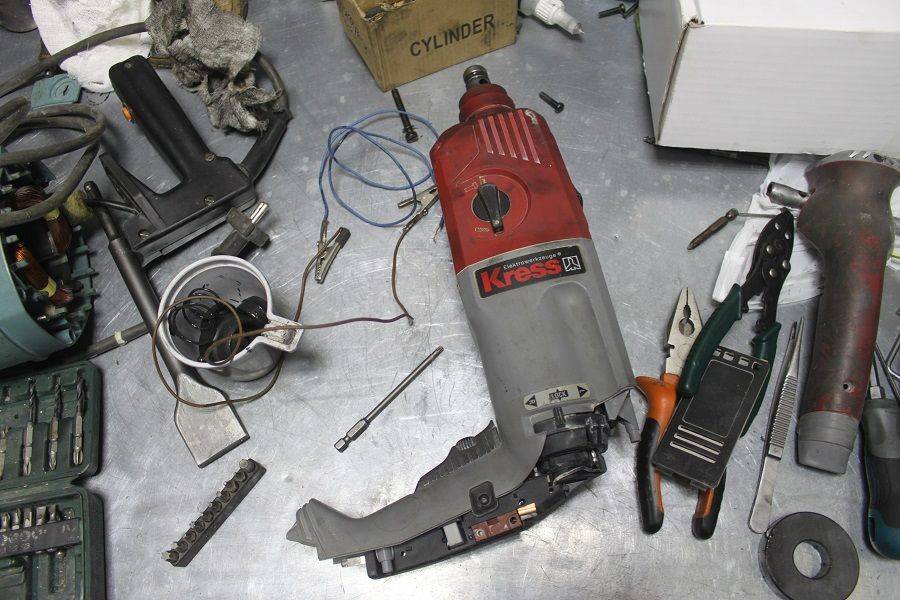

Способы устранения неисправностей

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича – стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

  • демонтаж рычага переключения режимов – детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
  • отсоединение пыльника – резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
  • при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
  • корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах.

Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем.

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

  • с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
  • с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

  • двигателя;
  • управляющего устройства двигателя (иногда совмещённого с выключателем);
  • включателя/выключателя;
  • элементов, которые гасят помехи;
  • сетевого шнура.

Состав механической части таков:

  • редуктор, который крепится на вал мотора;
  • ударный механизм;
  • муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

  1. Снимаем резиновый наконечник и стопорное кольцо;
  2. Извлекаем шайбу и коническую пружину;
  3. Достаём боковые шары (желательно при помощи магнита);
  4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
  5. Снимаем заднюю накладку на ручку и щётку двигателя;
  6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
  7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
  8. Открываем заднюю крышку и вынимаем переключатель реверса;
  9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять

От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми.

Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь.

Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются.

Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять.

А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на one hundred % свои функции. В первую очередь, вас убережет от серьезных поломок правильное использование инструмента, об этом факте будем вести разговор чуть позже. Не, чем, вовремя проведенный ремонт устройства. В любой небольшой сбой уже должен стать поводом для беспокойства не приготовлением к ремонту.

Так, такими «маячками» станут:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не долбит, хотя видимых причин для нет.

Когда что-то подобное случилось с вашей техникой, значит, пора ремонта. Так же как и любые подобные работы, он требует внимательности, понимания причины поломки не знания, как с ней справиться. Не самый ваш рывок выполняя ремонт – разбор инструмента на его составляющие. У многих даже Данный этап вызывает сложности, если необходимо знать нашему до нюансов – как, что не зачем!

Bosch GBH 2 26 DFR (Перфоратор. электрическая часть)

Если электроинструмент не стал лупить, можно ограничиться разборкой шпиндельного узла в таком порядке:

  • демонтаж рычага переключения режимов — детали обычно сделаны из полимеров, потому являются довольно хрупкими;
  • отсоединение пыльника — резиновая гофра должна временами заменяться, так как нередко контактирует с разрушаемыми материалами, изнашивается, растрескивается;
  • при разборном патроне сначала снимаются щетки; ослабляются и откручиваются винты;
  • корпус делится на две половины.

Зрительный осмотр в 90% случаев позволяет выявить неисправность, сменять покоробленную/изношенную деталь. Перед сборкой немедленно добавляется, заменяется смазка.

Источник

Электрические поломки перфоратора

Если вы хотите приступить к работе с перфоратором, а он не включается – просмотрите внимательно всю цепОчку, которая отвечает за включение инструмента: силовой кабель, вилка с розеткой и сам выключатель с фиксатором. Обычно все эти неисправности удаляются легко путем замены деталей цепОчки.

Общая электрическая часть перфоратора Makita

Следующая неисправность – это износ щеток коллектора электродвигателя, которые подлежат также замене. Но бывает что щетки еще в норме, а двигатель не развивает оборотов. В этом случае можно попробовать прочистить сам коллектор с помощью мелкой наждачной бумаги, удалив с его поверхности нагар и грязь.

Коллектор якоря должен быть чистым

Иногда в процессе вибрации откручиваются винты, крепящие некоторые электрические контакты. Винты подтянуть и все будет в порядке. Вообще, если вы уж разобрали перфоратор в целях профилактики проверьте все соединения проводов и контактов!

Конечно, самая неприятная неприятность – это когда из корпуса появляется запах гари и двигатель, при нажатии на выключатель, начинает гудеть и не вращается. Это значить что вышли из строя: либо обмотка якоря или обмотка статора электродвигателя.

Якорь перфоратора MAKITA HR2470

В этом случае, как было упомянуто выше, вам предстоит поход в мастерскую по ремонту перфораторов или электродвигателей в частности.
