Трубы для тёплого водяного пола: критерии выбора, разновидности и их характеристики

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.


Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.


На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

  • пероксидный;
  • силановый;
  • азотный;
  • радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

  • Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
  • Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
  • Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
  • Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
  • PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
  • Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
  • Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Разновидности труб для водяного теплого пола

В случае установки водяного теплого пола в помещении очень ответственно следует подойти к выбору комплектующих, в частности, это касается труб. Учитывая специфику монтажа, необходимо, чтобы выбранные изделия соответствовали ряду требований.

Трубы для водяного теплого пола должны обладать:

  1. Прочностью и надежностью.
  2. Устойчивостью к коррозии.
  3. Высокой теплопроводностью.
  4. Пластичностью.
  5. Низкими показателями теплового расширения.
  6. Длительным сроком эксплуатации.

Задаваясь вопросом, какую трубу использовать для теплого пола, важно обратить внимание на некоторые аспекты. Трубы следует выбирать от проверенных фирм, которые могут дать длительную гарантию на свою продукцию (до 30 лет и более). С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

Как правило, на строительном рынке представлен разнообразный ассортимент труб для отопительных систем.

Среди них наиболее популярны:

  • полиэтиленовые;
  • полипропиленовые;
  • металлопластиковые;
  • металлические (стальные и медные);
  • гофрированные.

Более востребованными при монтаже водяного теплого пола являются металлопластиковые трубы. Благодаря особой многослойной структуре из нескольких слоев пластика, между которыми проложена фольга (или стекловолокно), они обладают достаточной пластичностью, прочностью и довольно длительным сроком эксплуатации. А минимальный коэффициент линейного расширения препятствует деформации и провисанию со временем данного вида труб.

Гофрированные трубы из нержавейки также могут быть использованы при монтаже теплого пола. За счет своей структуры, увеличенная площадь их поверхности способствует лучшей и эффективной отдаче тепла. Также они более устойчивы к механическому давлению по сравнению с полимерными трубами для теплого пола. Гофротрубы можно использовать как поверх пластиковых (для придания дополнительной прочности), так и самостоятельно. Однако следует учитывать их достаточно высокую стоимость.

После окончательного выбора типа труб для теплого пола, важным этапом будет определение их необходимых размеров, а именно, примерной длины и диаметра. Далее расскажем о том, что следует учитывать при расчетах коммуникаций для устанавливаемой системы теплый пол.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Методы укладки и расчета

Для того, чтобы полностью определиться с затратами на трубы для теплого водяного пола, необходимо определить их точное количество. Вначале выбирают один из двух методов укладки:

  1. Спираль
  2. Змейка

Спираль наиболее распространена, так как позволяет более равномерно распределить тепло по помещению. К минимальному значению сведено количество резких изгибов труб, на которых происходит потеря полезной энергии. Эластичные трубы будут нуждаться в дополнительной фиксации. Появляется возможность использовать полипропиленовые изделия.

Кликните для увеличения изображения

Проложить трубы змейкой значительно проще, однако добиться равномерного прогревания помещения сложнее. Данный вариант характеризуется наличием участков с резкими изгибами.

Выбрав один из методов, необходимо с соблюдением масштаба нанести схему укладки на миллиметровку. Если в помещении имеется мебель, расположенная исключительно на одном месте – под ней укладку можно не производить.

Кликните для увеличения изображения

Производя расчет, необходимо учитывать ряд правил:

  1. Трубы следует размещать друг относительно с шагом 15-30 см, все зависит от мощности отопительной системы и предназначения теплого пола
  2. От стен отступ делается равным 15-20 см
  3. Труда диаметром 15 мм может прогреть от себя пространство в обе стороны до 15 см

Максимальная длина одного контура не должна превышать 50 м. Если помещение слишком велико, его делят на участки и на каждом прокладывают свой контур.

Полимерные трубы

В этом разряде можно сделать разделение на трубы из полипропилена и на изделия, основным материалом в которых выступает полиэтилен той или иной степени обработки.

Полипропиленовые трубы

О них уже разговор шел выше, но все же стоит несколько заострить внимание. Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки

Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока.

Полипропиленовые трубы обладают массой достоинств, но для контура «теплого пола» не подойдут

Но вот для контура уже придётся искать иное решение.

  • Форма выпуска таких труб – короткие (в масштабах длин контуров теплого пола) отрезки.
  • Труба обладает очень алой пластичностью, то есть изогнуть ее даже под сравнительно большим радиусом – невозможно, не говоря уже об укладке петель контура. То есть в любом случае нельзя избежать сварных стыков, о недопустимости которых уже говорилось.
  • Теплопроводность материала – невысока, то есть должного теплообмена между теплоносителем и тощей пола обеспечиваться не будет, и общая эффективность системы будет низкой.
  • Трубы из полипропилена выделяются на общем фоне самыми высокими показателями термического линейного расширения. Даже армированные, предназначенные для горячей воды, на длинных участках потребуют установки компенсаторных петель. В теплом полу, залитом стяжкой, такое выполнить невозможно, и стенки труб будут повергаться значительным внутренним напряжениям, что, безусловно, скажется на их долговечности.

Одним словом, что бы кто ни говорил, применять такие трубы для контуров теплого пола – совершенно неоправданное ни с каких точек зрения решение.

Трубы на основе полиэтилена

Уместным, наверное, сразу будет сделать очень важную оговорку. Дело в том, что если проанализировать большинство публикаций, посвященных этой проблеме, то можно прийти к не совсем правильному выводу. Очень часто делается градация всех гибких труб, подходящих для системы «тёплых полов», на изготовленные из сшитого полиэтилена и на металлопластиковые. Невольно возникает стойкая ассоциация, что полиэтилен – он сам по себе, а для металлопласта применяется какой-то иной полимер.

Поэтому и в этой статье попробуем придерживаться такой же классификации – основанной, в первую очередь, на исходном материале изготовления труб.

Для начала, наверное, стоит все же получить определенное понятие, что же скрывается под загадочным названием «сшитый полиэтилен»

Металлопластиковые трубы для водяного теплого пола

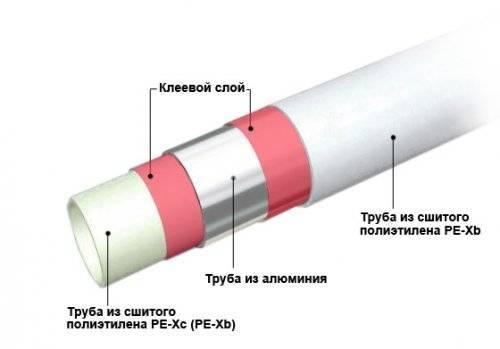

Трубы для теплого пола изготовленные из металлопластика по праву держат пальму первенства в своем сегменте. Состав трубы многослойный и состоит из 5-и различных компонентов, каждый из которых несет свою функцию:

  1. 2 прослойки труб из слоя сшитого полиэтилена;
  2. 2 специальных связующих клеевых слоя;
  3. Труба из алюминия;

Труба из металлопластика

Характеристика трубы

Основным преимуществом материала является практически нулевой показатель линейного расширения и защита от попадания кислорода в систему. Добиться этого инженеры смогли внедрив в центр трубы слой алюминия, который препятствует этим воздействиям.

К плюсам так же можно отнести:

  • Монтаж труб происходит достаточно прост. Присутствие в составе алюминия, позволяет при сгибании трубам сохранять заданную форму, что значительно облегчает процесс укладки;
  • Труба может выдерживать давление до 10 атмосфер;
  • Рабочая температура 95° С.

Из недостатков можно лишь выделить следующее:

  • Большая стоимость материала;
  • При загибе трубы больше допустимого радиуса возможность её излома;
  • Боится резких перепадов температур.

Укладка металлопластиковой трубы

Металлопластиковая труба достаточно давно уже появилась на российском рынке. Сложились регионы где предпочитают только металлопластиковую трубу, а есть регионы где предпочитают только трубу из сшитого полиэтилена, но тем не менее та и другая труба равноправно применяется для системы водяного теплого пола.

Главное опасение среди монтажников, которая вызывает металлопластиковая труба, это возможность отслоение слоя алюминия от слоя сшитого полиэтилена и на заре своего появления такие случаи с трубой случались.

Однако прогресс не стоит на месте, и современная технология производства материала, свела риск образования отслоения практически к нулю.

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

  • Желаемая температура над полом:
  • Схема укладки контура;
  • Расстояние между элементами трубопровода;
  • Максимальная длина используемой трубы;
  • Число используемых контуров с разной длиной;
  • Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

  1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
  2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
  3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

  • В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
  • Коридор или прихожая (все проходные места) – 35 градусов тепла;
  • Ванные и места с высокой влажностью – до 33 градусов тепла.

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Какие трубы лучше всего использовать для теплых полов?

Теплый пол – это символ уюта и комфорта в любом доме. Однако он будет полезным только в том случае, если правильно подобрать материал и осуществить монтаж. В процессе выбора нельзя забывать о сквозняках и других особенностях помещения.

Сшитый полиэтилен для теплого пола – универсальное решение. Такое покрытие может использоваться в качестве основного источника отопления. Для того чтобы оно прослужило долго необходимо учитывать все нюансы монтажа. При этом ключевое значение играет выбор материала, из которого будут произведены трубы.

По мнению одних специалистов для теплого пола из сшитого полиэтилена идеальным дополнением станут медные трубы. Именно на них чаще всего останавливают свой выбор покупатели. Материал обладает очевидными недостатками – цена и простота установки. Процесс монтажа трудоемкий и требует наличия определенных навыков в данной области. Хозяину также придется распрощаться с внушительной суммой денежных средств.

Металлопластиковый вариант пользуется большой популярностью ведь стоит значительно дешевле. Для соединения отдельных элементов нет необходимости использовать сварочные аппараты. Заграницей такой вариант теплого пола принято сочетать со специальной алюминиевой прослойкой. Она дешевле металлопластика и меди, но не уступает им по техническим характеристикам.

Между металлопластиком и REX материалом покупатели останавливают свой выбор на последнем варианте. Специалисты убеждены, что он обладает отличными эксплуатационными свойствами и прослужит в течение долгого периода времени.

На сегодняшний день существует большое количество проектов системы теплого водяного пола. Выбор одного из материалов напрямую зависит от индивидуальных предпочтений клиента и его финансовых возможностей. Система окажется полезной только в том случае, если окупится в течение нескольких лет активного использования. Чрезмерная экономия выгодна далеко не всегда и может привести к ухудшению основных характеристик. При оформлении проекта лучше всего получить консультацию у специалиста в данной области.

Выполнив все перечисленные рекомендации и усвоив информацию, можно приступать к началу работ.

Иначе оптимальнее обратиться за помощью к мастерам этого дела. Они смогут не только сделают все работы, но подобрать качественные материалы для осуществления монтажа. Только при соблюдении всех тонкостей, “ теплый пол” долго прослужит, будет эффективен и окупить все затраты.
