Какой должен быть уклон канализационной трубы – расчет канализации

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Уровень наполненности

Бывают случаи, когда согласно нормативу требуется произвести выполнение дополнительных расчётов. К примеру, определить коэффициенты уровня наполненности. К подобному расчёту необходимо прибегать тогда, когда для обустройства канализации применяются трубы из следующих материалов:

  • асбестоцемент;
  • пластик;
  • чугун.

Знание уровня наполненности позволит определить необходимую скорость движения воды и прочих нечистот, при которой не будет возникать засора системы. Для вычисления наполненности используется следующая формула: Y=H/D, где D – диаметр трубы; H – уровень вод.

СНиПом регламентируются 2 главных показателя наполненности: минимальный и максимальный. По документации при полном заполнении конструкции данные показатели следующие:

  • минимальный — Y=0,3;
  • максимальный — Y=1.

Если показатель Y равен единице, это значит, что уклон канализационной трубы отсутствует полностью.

Если же брать практический расчёт, то зачастую показатель наполненности сточных трубопроводов не выходит за рамки 0,3-0,6. Чаще всего, оптимальный показатель наполненности — это 0,5-0,6.

Материал канализационных трубопроводов также способен оказать значительное влияние на скорость, с которой происходит его заполняемость.

К примеру, если сточная конструкция выполнена из асбестоцемента либо чугуна, то по причине достаточно выраженной шероховатости этих материалов, трубопровод будет заполнен весьма и весьма быстро.

Расчёт наполненности трубы: пример

Использование всех вышеперечисленных формул показывает на использование гидравлических методов расчёта уклона канализационного трубопровода.

Для более ясного понимания того, каким образом выполняется определение этих коэффициентов, приведу следующий пример: предположим, у меня есть труба, диаметр которой равен 110 мм (11 см).

Высота подъёма вод составляет 60 мм. Тогда коэффициенты будут рассчитываться следующим образом: 60/110=0,55. Итак: Y=0.55

Последующим шагом необходимо выполнить проверку того, как подсчитанный коэффициент относится к оптимальному показателю расхода воды. Полученные результаты не должны выходить за следующие пределы: K≤V√Y. Данная формула расшифровывается следующим образом:

  • K – указывает на коэффициент наполненности. Как уже упоминалось выше, оптимальным является коэффициент с показателем 0,5 для пластмассовых труб. Для труб из других материалов оптимальный коэффициент — 0,6.
  • V – скорость течения стоков.
  • √Y – корень квадратный из показателя, определённого ранее.

Результаты подсчёта показали, что проверка найденного коэффициента прошла успешно.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.

Расчеты производят по формуле:

Y=H/d, где

  • Y – уровень наполненности;
  • H – уровень жидкости в трубе;
  • d – диаметр

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)

В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более. Только при таких значениях жидкость свободно достигает конечной цели.

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

  • Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
  • Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

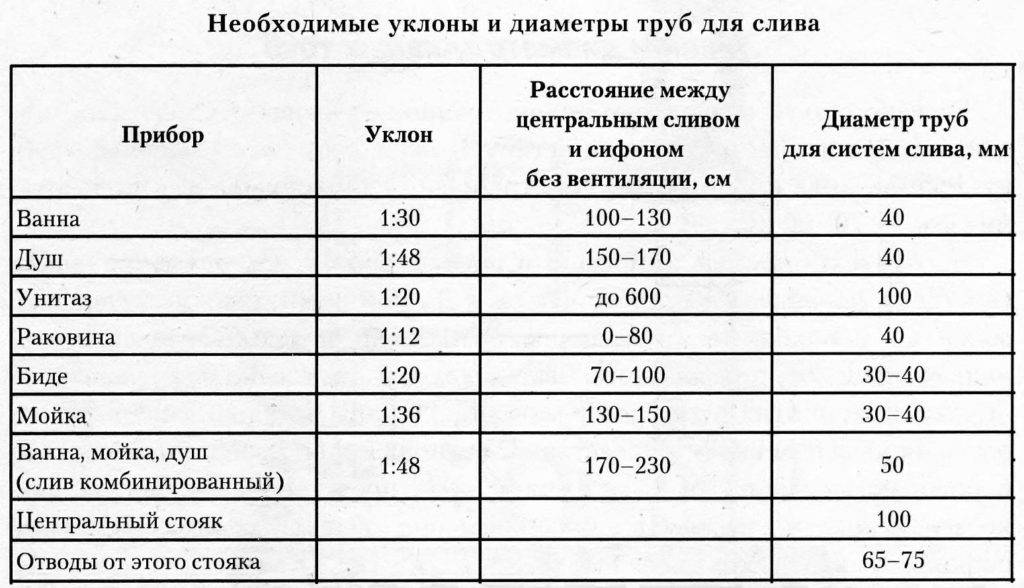

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Для чего нужен уклон канализационной трубы

Все сантехники знают о том, что трубы, которые используются для канализации, необходимо укладывать, соблюдая уклон, прописанный СНиПом — специальными строительными нормами. В данных нормах уклон трубы канализации определяется в специальных долях, которые необходимо соблюдать при проведении сантехнических работ. Данные нормы являются лишь рекомендацией и не обязательны. Они были разработаны, опираясь на многолетний опыт установки и эксплуатации внутренней и наружной канализации. Их несоблюдение в большинстве случаев приводит к образованию частых засоров.

Есть две самые распространенные ошибки, которые допускают при установке канализационных труб:

  1. Уклон делается меньше рекомендуемого. В данном случае сточные воды начинают течь по системе достаточно медленно. Они неспособны протолкнуть частицы грязи дальше по канализационной системе. Это приводит к возникновению засора. Если проблему не устранить, канализацию придется чистить не реже одного раза в два месяца.
  2. Уклон делается больше рекомендуемого. Такой способ укладки канализации по частоте образования засоров не отличается от предыдущего. Вода в системе успевает быстро проходить мимо стенок, не успевая забрать и смыть с них твердые тяжелые включения грязи, так как не достигается нужной наполненности. Это приводит к их скапливанию, гниению и распространению запаха. В дальнейшем такие включения приводят к образованию трудноустранимого засора.

Как рассчитать угол уклона

В квартирах и частных домах для укладки канализации используют два вида труб – 50 мм и 110 мм, внутренний трубопровод малого диаметра ведут от установленной сантехники — раковин, ванн, душевых кабин, кухонных моек к центральному стояку или отводной трубе сечением 110 мм. Унитаз подключают непосредственно к трубе большого размера (110 мм) через гофру или переходные пластиковые муфты аналогичного размера.

С задачей расчета общего угла наклона канализационной линии справится даже школьник младших классов, для этого ее общую длину в метрах умножают на стандартный показатель уклона, принятый для одного погонного метра.

К примеру, если ванна находится в 3-х метрах от центрального стояка, то перепад высот между торцами труб, входящими в сифон и стояк, должен составлять 30 мм х 3 = 150 мм. Видно, что перепад довольно велик, поэтому ванны, душевые кабины и унитазы стремятся располагать как можно ближе к стояку. Сифоны моек и раковин находятся на большей высоте от уровня пола, поэтому их можно относить на дальние расстояния от стояка.

При прокладке наружной канализации используют трубопровод диаметром 110 мм, обычно стоки отводят в накопительную емкость или септик для их дальнейшей очистки. При этом уклоны играют решающую роль при определении расстояния от дома до очистных сооружений, что рассмотрено в приведенных ниже примерах.

В стандартном септике горловина располагается выше резервуара, в который входит канализационная труба, приблизительно на 600 мм. Это значит, что если труба отходит от дома по самой поверхности земли, и у канализационной трубы 110 мм должен быть уклон 20 мм на погонный метр, то септик придется размещать на расстоянии (600 мм / 20 мм = 30) 30 м от дома. Максимальное расстояние всегда можно сделать меньше, увеличив уклон трубопровода на некоторую величину, но по различным причинам делать быстрый самотек нежелательно.

Чтобы защитить канализационную трубу от промерзания, ее придется утеплять и опускать под землю у цоколя здания хотя бы на 200 мм, в этом случае септик придется приблизить к дому на 10 м. При большем заглублении наружной канализационной трубы с более высокими шансами защиты от промерзания, к примеру, на 400 мм, расстояние от дома до септика составит всего 10 м.

Показатели наполненности трубы

Гидравлический расчет канализационной сети

Задача гидравлического расчета состоит в том, чтобы при известном расходе воды подобрать диаметр труб и придать сети такие уклоны, при которых скорость движения потока была бы достаточной для перемещения загрязнений движущихся с потоком.

При гидравлическом расчете необходимо соблюдать следующие технические условия, т.е. принимать:

1) d кв min = 160 мм. , d ул min = 200 мм.

2) Расчетное наполнение – это отношение высоты слоя воды к диаметру трубы (h/d), которое соответствует пропуску расчетного расхода.

Для бытовой канализации и промышленной h/d max расч.) и расчетном наполнении (h/d).

V немет.труб max = 4 м/с

Vmin – минимально допустимая скорость, при которой не происходит заиливания труб и называют ее незаиливающей или самочищающей.

4) Уклоны труб (imin) – это тот уклон, который обеспечивает Vmin при расчетном наполнении (h/d).

5) Если в квартальной (дворовой) и уличной сетях течет расчетный расход(qрасч) меньше 10 л/с, такие участки называют безрасчетными, т.е. в них наполнение (h/d) получается меньше расчетного h/d, при этом скорость не определяется, а уклон принимается по СНиП 2.04.03-85:

квmin

Необходимо так же учитывать, что:

а) Увеличение уклона (i) уменьшает наполнение (h/d) при постоянном расчетном расходе, но увеличивает V и наоборот.

При расчете канализационной сети во всех случаях:

1)Наполнение (h/d) при конкретном расходе должно быть близким к расчетному наполнению, а

ü min глубину заложения сети

ü незаиливающую скорость

ü min количество перекачек

Гидравлический расчет выполняют, используя «Таблицы для гидравлического расчета канализационных сетей из пластмассовых труб» Карелин Я.А., 1986 г.

Таблица технических условий для гидравлического расчета канализационных сетей по СНиП 2.04.03-85

а) Правила пользования таблицами Я.А.Карелина

по заданному расходу (qрасч) по приложению 1, стр. 52 принимают предварительно диаметр (d) и уклон (i). Затем по приложению II.I стр. 14, соблюдая технические условия (по таблице А) определяют скорость (V), наполнение (h/d),и уклон (i) с интерполяцией, если значения qрасч отличается от табличных значений.

Пример 1:Для пропуска qрасч = 22,0 л/с определить: d, i и h/d по таблицам Я.А.Карелина.

Фрагмент табл. Я.А.Карелина стр. 14 прил. II.I

1) по прил. 1 (стр. ) при qрасч = 22,0 л/с определяем d =225 мм., 1000i = 4.

2) Затем по прил. II.I (стр. ) при d = 225 мм., соблюдая технические условия (по табл. А) при h/d = 0,6

Далее интерполируем Vx и 1000ix для qрасч = 22,0 л/с по формулам:

откуда iх = 1000ix / 1000 = 4,26/1000 = 0,00426.

Пример 2: Для пропуска qрасч = 8,2 л/с –участок безрасчетный 0,7-0,8 м/с (незаиливающая), уклон imin по техусловиям (табл.А).

После назначения d и i труб вычисляют «падение» (графа 5) равное произведению уклона на длину участка (i*l) гр.3 гр.4

Далее определяют отметку лотка трубы в начале участка (гр.14) равняется отметке поверхности земли H 1 нач (гр. 16), вычисленная по формуле. Отметка лотка трубы в конце участка 1-2 (гр.15) равна отметке лотка трубы в начале этого участка (гр.14) минус падение трубы (гр.5). Тогда глубина заложения в конце участка (гр.17) равна отметке поверхности земли в этой точке (гр.11) минус отметка лотка трубы в конце участка (гр.15).

Далее расчет ведется аналогично.

Поскольку глубина воды h на участке 2-3 больше чем на участке 1-2, то трубы соединяют по поверхности воды, т.е. отметка поверхности воды в начале участка 2-3 (гр.12) принимается одинаковой с отметкой поверхности воды в конце участка 1-2 (гр.13).

Средние глубины заложения труб (гр.18) определяют как среднеарифметическое гр. 16 и 17.

В точке 3 необходима проверка заглубления бокового притока. Если отметка поверхности воды бокового притока окажется меньше отметки поверхности воды в точке 3 главного коллектора, то на коллекторе в этой точке делают перепад и отметку поверхности воды после перепада приравнивают к отметке поверхности воды в боковом притоке.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Канализационную трубу без уклона укладывать ненужно

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Почему важен уклон канализационных труб

Перед тем, как приступить к замене канализационных труб, нужно изучить все правила и рекомендации по проведению таких работ. Все действия по проектированию и строительству должны соответствовать нормам и правилам СНиП. В них также присутствует информация по минимальным наклонам канализационных труб, которые прокладываются как во внутренних, так и во внешних системах водоотводов.

Стоит отметить, что делать максимально возможный уклон трубы в частных домах не рекомендуется.

Если угол канализационной трубы будет чрезмерным, это приведет к более быстрому оттоку жидкости, что повлечет оседание твердых частиц на стенках внутри трубы. Будут возникать застои, прорывы сифонов и неприятные запахи. Иногда в квартирах бывает тяжело создать нужные наклоны труб для канализации. Бывают случаи, когда любого уклона недостаточно – приходится использовать вертикальную прокладку.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
