Расчет мощности насоса для скважины

Включение в систему водоснабжения

Как говорилось выше, более других удобны в установке и эксплуатации готовые насосные станции, технические характеристики которых пригодны для водообеспечения небольшого дома на семью из 2~3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

  • Выбор места размещения.
  • Подготовка надежного основания.
  • Подведение необходимых трубопроводов.
  • Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
  • Подключение электрической сети и защитного заземления.

Внимание! Все водяные электронасосные агрегаты должны иметь защитное заземление или зануление, без которых их эксплуатация недопустима. Подключение их к силовому электрощиту необходимо производить через УЗО и автомат максимального тока

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

  • глубину;
  • качество воды;
  • объем воды, перекаченный за единицу времени;
  • расстояние от уровня воды до поверхности грунта;
  • диаметр трубы;
  • ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

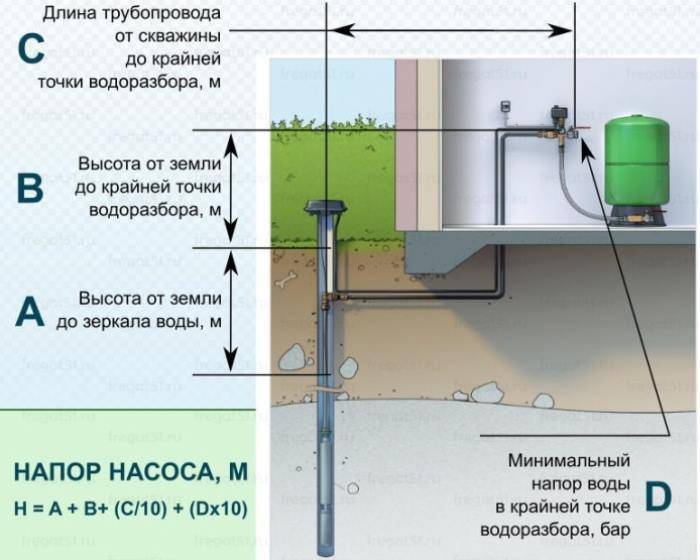

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

  • Насос
  • Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
  • Муфта ПНД с наружной резьбой
  • Труба ПНД
  • Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
  • Угол ПНД обжимной (для поворота трубы)
  • Шнур полиамидный  6мм или 8мм (для подвешивания насоса)
  • Автоматика

Бывает три типа автоматики:

1.       Блочная  (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2.       В сборе (Реле давления PM/5-3W,  Турбипресс)

3.       В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

 Помните, основное предназначение — компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

  • Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой  1″ и Муфта ПНД с внутренней резьбой  1″

  • Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

  • Дополнительные элементы  сантехники  на Ваше усмотрение (краны, тройники, ниппели и т.д.)

  • Кессон (На Ваше усмотрение)

Кессон — это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания  попадания мусора на поверхность участка скважины. Также в  декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

  • Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
  • Греющий кабель

 Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель (крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Рекомендации по расчету мощности насоса для скважин на воду.

Иногда люди задают такие вопросы: посоветуйте хороший насос для скважины, так как старый уже не справляется со своей задачей.

Ответы на наиболее распространенные вопросы будут приведены ниже в виде рекомендаций от специалистов.

1. При выборе помпы старайтесь не отдавать предпочтение вариантам с вибрацией, хотя цена на них ниже. Такой вид оборудование больше подойдет для обычных колодцев, так как их коммуникации со временем засыпаются песком.

2. Лучше выбирать погружные помпы центробежного типа. Это позволит избежать засыпания песком скважины.

3. Для получения более качественной воды устанавливайте насос на расстоянии не менее 1 м от фильтра.

4. При израсходовании воды необходимо учитывать не только средние показатели, но и пиковые значения. Также следите за тем, что бы хватило воды для технических целей (полива огорода, мойки машины и т.п.).

5. Для обеспечения хорошего напора воды необходимо выбирать помпу с запасом по мощности в 20% от выбранного значения. Это позволит создать избыточное давление в системе и обеспечить отличный напор воды. Снижению давления способствуют такие факторы, как заиливание водопроводов, использование фильтров. Произвести самому подобного вида расчет без необходимых знаний и навыков не получится, поэтому лучше обратится за помощью к профессионалам.

6. Старайтесь опускать помпу на 1 м ниже динамического уровня воды. Этой мерой предотвратите охлаждение двигателя водой, которая поступает снаружи.

7

Для защиты от скачков напряжения рекомендуется установить стабилизаторы, так как для погружной помпы очень важно, что бы в сети был стабильное напряжение и ток. Тем самым вы дополнительно защитите оборудование и продлите его срок службы

8

Обратите внимание, что диаметр насоса должен быть как минимум на 1 см меньше, чем диаметр самой скважины. Это позволит продлить срок службы помпы и упростить процедуру монтажа/демонтажа оборудования

Например, если скважина диаметром 76 см, то насос нужно выбирать по диаметру не более 74 см.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Расчёт насоса для скважины: с формулами и примерами

Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год.

Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.

Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны. Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.

Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода

Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.

Следующей важной характеристикой скважины является её производительность или дебит. Дебит — это максимальное количество воды, которое может дать скважина в единицу времени

Соответственно, чем больше дебит источника, тем производительнее насос можно установить.

Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.

Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.

Подача (производительность) насосного оборудования

Это один из главных факторов, которые следует учитывать при выборе устройства. Подача – количество теплоносителя перекачиваемого в единицу времени (м3/час). Чем выше подача, тем значительней будет объем жидкости, который сможет перекачать насос. Данный показатель отражает величину объема теплоносителя, переносящего тепло от котла к радиаторам. Если подача низкая, радиаторы будут обогреваться плохо. Если производительность избыточная, расходы на отопление дома существенно вырастут.

Расчет мощности циркуляционного насосного оборудования для системы отопления можно произвести по следующей формуле:Qpu=Qn/1.163xDt [м3/ч]

При этом Qpu – это подача агрегата в расчетной точке (измеряется в м3/час), Qn — количество потребляемого тепла на площади, которая отапливается (кВт), Dt – разница температур, зафиксированная на прямом и обратном трубопроводе (для стандартных систем это 10-20°С), 1,163 – показатель удельной теплоемкости воды (если будет использоваться другой теплоноситель, формула должна быть откорректирована).

Расчёт производительности насоса для скважины

Осуществляя расчет производительности насоса для скважины, также стоит учитывать и естественные колебания жидкости, которые по тем или иным причинам могут влиять на уровень воды в скважине. Как показывает практика, в течение года, под действием таких метеорологических факторов как засуха, обильные ливни и паводки, уровень жидкости может увеличиваться или напротив уменьшаться от 1 до 5-6 метров в зависимости от интенсивности вышеперечисленных явлений. Насосы в таких скважинах необходимо устанавливать на несколько метров глубже, чем минимально возможный показатель динамического уровня жидкости. Таким образом, можно дополнительно подстраховать скважинное оборудование на случай возможного обмеления источника.

Разобрав основные характеристики скважины, можно приступать к выбору нужной модели насоса. Здесь нас будут интересовать эксплуатационные параметры оборудования, а именно:

  • Производительность — это способность скважинного насоса перекачивать определенный объём воды за установленный промежуток времени.

    На заметку Чтобы определить требуемый объём жидкости, можно воспользоваться усредненным значением, где в сутки один человек расходует примерно 1000 литров воды или один кубометр. Но не стоит забывать, что, как правило, в загородном доме несколько точек водоразбора. Это могут быть краны, смесители, стиральные и посудомоечные машины, ванные, душевые комнаты. И всегда есть вероятность их единовременного использования. Конечно же, не всех сразу (хотя такая вероятность также имеется), но нескольких — это уж точно. В общем, нам необходимо, чтобы насос, помимо среднего расхода, справлялся и с возможной пиковой нагрузкой.

  • Напор , если не вдаваться в подробности, то напор скважинного насоса — это показатель создаваемого давления, которое может обеспечить конкретно взятый насос при перекачивании определенного количества жидкости. Если у вас интересуются, какой напор требуется, то под этим подразумевают, какое давление необходимо обеспечить насосу, чтобы перекачать определенный объём жидкости от начальной точки всасывания до конечной точки водораспределения, при этом преодолев все гидравлические сопротивления водопроводной системы.

Обзор производителей

  • Джилекс Водомет. Насос собирают на территории РФ. Модель имеет уникальную конструкцию. Электрический мотор в ней размещен сверху корпуса, а крыльчатки с лопастями – снизу. Благодаря этому забор жидкости располагается снизу, что считается не самым лучшим вариантом, так как поднимется ил и песок со дна источника. Все детали выполнены из пластмассы, что значительно облегчает конструкцию, но не продлевает ее срок эксплуатации.
  • Водолей БЦПЭ. Украинско-немецкие комплектующие делают насос прочным и долговечным. Средний срок эксплуатации прибора составляет 10-12 лет. Особенность данного варианта – способность переносить длительное перекрытие потока воды без дальнейших поломок. Еще одно преимущество – бюджетная цена.
  • Акварио. Итальянские насосы хорошего качества с широким модельным рядом. Можно найти варианты со встроенным конденсатором или вынесенным блоком управления с наличием элементов защиты цепи от перепадов напряжения.

Если нет возможности приобрести качественный прибор, можно взять китайскую модель.

Расчеты производительности насосов

Перед покупкой насоса обязательно оценивают технические параметры оборудования. Особое значение имеет его мощность и производительность. Они влияют на срок эксплуатации, эффективность перекачивания воды из скважины. Не должно быть технических ограничений для беспрерывной транспортировки в системе водоснабжения.

Если вы пренебрежете расчетами мощности, слабые агрегаты не смогут работать без сбоев из-за постоянной нагрузки на механизм. Чрезмерная нагрузка на двигатель обернется поломками. Аналогично и со слишком мощными насосами, которые будут потреблять большое количество электроэнергии. За счет холостой работы двигателя есть риски перегрева устройства. Также из-за увеличенных нагрузок быстрее изнашиваются детали насоса.

Работа насоса должна соответствовать объемам перекачиваемой воды. Мощность устройства должна быть оптимальной, поскольку чрезмерная нагрузка на двигатель оборачивается перегревом, недостающая мощность не справляется с выкачиванием воды.

Для получения показателей производительности измеряют дебит скважины (о нем речь шла выше в статье). Напор оборудования рассчитывается от точки установки насоса до уровня воды. К полученному значению прибавляют еще высоту точки забора воды и давление. Полученный результат еще множат на 1,15 (коэффициент сопротивления воды в метрах).

Расчет производительности на конкретном примере

Чтобы понимать схему математического просчета, проще всего разобрать формулу на конкретном примере. Для этого установим выдуманные значения и по ним установим, какой производительности насос понадобится в данном случае.



Для формулы возьмем следующие показатели:

  • глубина погружения насоса – 50 метров;
  • вся глубина скважины – 70 метров;
  • расстояние источника воды от емкости для перекачивания – примерно 30 метров;
  • предельная точка водозабора – 7 метров;
  • давление – 2,5 атмосфер.

Подставляем указанные значения в формулу:

(50+70+30+7+2,5) х 1,15 = примерно 160 метров. Этой производительности будет достаточно для бесперебойного перекачивания воды из скважины к частному дому.

Виды насосов

Поверхностные не погружаются в воду, а устанавливаются рядом – на земле или на плавающей платформе. Используются, если глубина подъёма не превышает 9-10 м. Работают только при плюсовой температуре. Их нужно защищать от попадания воды, иначе двигатель может сгореть.

Погружные частично или полностью опускаются в скважину. Качают воду со значительной глубины. Подходят для создания автономного водопровода. По принципу работы могут быть вибрационными и центробежными.

  • Вибрационные – самые бюджетные. Работают за счёт гибкой резиновой мембраны. Создают возвратно-поступательные движения, из-за чего поднимают песок и другой мусор со дна. Срок службы у них небольшой – абразивные частицы часто попадают внутрь и повреждают механизмы.
  • Центробежные (скважинные) подходят для долгой работы. Отличаются высокой производительностью и напором. Корпусы узкие и вытянутые, помещаются даже в небольшие (от 80 мм) скважины. Некоторые модели могут поднять воду с глубины до 100 метров – они подходят для артезианских скважин.
  • Винтовые работают за счёт шнекового винта. Когда он вращается, вода поднимается из скважины, а потом под напором попадает в шланг. Такие насосы подходят для бытовых систем автономного водоснабжения. Узкие корпусы можно устанавливать в скважины от 90-100 мм.
  • Вихревые создают напор с помощью рабочего колеса (крыльчатки). Они засасывает жидкость из внутренней части канала и нагнетает ее во внешнюю, из-за чего появляется продольный вихрь. Подходят только для чистой воды из скважин (от 100 мм), резервуаров и открытых водоёмов. Создают в 3-7 раз больший напор, чем обычные центробежные насосы.

Насосы для скважины погружные глубинные

Скважинный насос вихрь для чистой воды ВИХРЬ СН-50


Модель работает на скважинах и колодцах глубиной до 50 м

Двигатель не слишком мощный – на 750 Вт, но он вполне эффективен для бытовых нужд. В конструкции предусмотрено термореле, защищающее мотор от перегрева. Можно спокойно погружать агрегат на глубину 60 м. Он выдаст производительность 60 л/мин. Предназначен только для чистой воды и разрешает только вертикальную установку. В целом, можно отнести Вихрь к типичным дачным вариантам. Цена – от 6.2 т.р.

Плюсы:

  • ударопрочный корпус, нечувствительный к коррозии;
  • есть крепления для троса, длинный шнур;
  • узкий корпус;
  • тихий;
  • насос может поднять воду на высоту до 50 м;
  • защита от перегрева;
  • легкость эксплуатации.

Минусы:

  • отсутствует защита от сухого хода;
  • китайская сборка.

Скважинный насос с напором 75 м Водолей БЦПЭ 0,5-50У


Водолей – многоступенчатый центробежный погружной насос

Агрегат работает только в вертикальном положении. Он полностью погружается в воду. Есть одна особенность – под зеркало воды модель опускается не более, чем на 10 м. Однако до дна колодца или скважины должно оставаться около 40 см. Движок – нержавеющая сталь, обороты – 2900 об./мин. Цена – от 9.4 т.р.

Плюсы:

  • доступная цена (конкуренты с аналогичными характеристиками заметно дороже), плюс кабель идет в комплект;
  • качественная сборка;
  • насос держит перепады напряжения, но если с этим вопросом проблемы, лучше установить стабилизатор;
  • защита от перегрева (немецкое реле);
  • центробежный насос не вибрирует, не шумит;
  • есть стальной фильтр для защиты от всасывания крупных частиц.

Минусы:

  • когда насос устанавливается в скважину, надо обрезать кабель для вывода его из оголовка. Это не влияет на гарантию, но дает лишние хлопоты;
  • отсутствует обратный клапан, а на автоматике водоснабжения он необходим.

На что обращать внимание при выборе оборудования

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

  • Циркуляционный насос должен соответствовать техническим параметрам системы;
  • Вам должна быть точно известна площадь отапливаемого помещения;
  • Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Напор

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:

G =Q Х 0,86/Δt, где

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды  в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если  у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.
