Канализация своими руками: схемы и процесс монтажа в частном доме

Правила

Правила при выполнении внутренней разводки:

• Для каждого прибора и функционального участка канализации требуются трубы различного диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для остальных достаточно 3,2 см. Диаметр трубы, к которой подключаются несколько приборов одновременно, должен быть от 7,5 см.
• Трубопровод делают под наклоном в 2-3 см.
• Трубы должны быть соединены герметично и не создавать препятствия свободному движению жидкости. Они соединяются в направлении по потоку. В месте стыка труб не должно быть шероховатостей, неровностей и заусенцев.

• Для предотвращения обратного подсоса из канализации и проникновения неприятного запаха в дом на патрубок каждого прибора крепят S-образно изогнутую трубу, которая выполняет функцию гидрозатвора.
• Если дом состоит из нескольких  этажей, и на каждом этаже есть  сантехнические приборы, в нем оборудуют  общий стояк.
• Унитазы устанавливаются по отношению к стояку ближе остальных бытовых и сантехнических приборов.
• Узлы канализации не монтируют в стенах или перекрытиях.
• При выводе труб через стены и перекрытия используют гильзы для вставки  или отрезки более широких труб.
• В местах подсоединения к стояку и поворотах трубопровода устанавливаются тройники с ревизионными окошками, закрытыми заглушками. Через эти окошки проводится очистка труб в случае засора.
• Стояк располагают максимально приближенно к месту отвода канализации наружу.

Вывод труб из дома выполняется так:

• в фундаменте или цоколе дома проделывают или оставляют во время строительства отверстие в диаметре  13-16 см.
• в отверстие вставляют гильзу, вдоль стенок которой прокладывают утеплитель.
• через утеплённую гильзу протягивают трубу, соединяющую дом с остальной внутренней канализацией.

В доме, который имеет несколько санузлов или бассейн, трубопровод оснащают фановой трубой. Фановая труба  – это  специальная канализационная вентиляция. Она отвечает за отвод газов из канализации и в случае образования разрежения газов в трубах воздухозабор.

Стояк продляют вверх и выводят на 30 см над кровлей. Часть фановой трубы, которая проходит на улице, устанавливают вертикально вверх, чтобы газы из канализационной сети выходили в атмосферу. Сверху фановую трубу прикрывают насадкой-зонтиком.

Сточные воды собираются в коллекторе или септике – колодце, в который из канализационной сети  так же поступают нечистоты. Его располагают так, чтобы он находился в самом низу системы водоотведения.

Колодец должен располагаться на определенном расстоянии от других объектов, которые расположены на участке..  До  нежилых хозяйственных построек  не менее 1 м,  до жилых построек – не менее 5-7 м, до водозаборного колодца — не менее 50 м, до забора между участками – не менее 2 м, до открытых водоемов – не менее 15 метров.

Для дома оборудуют один из трех вариантов колодцев:

• накопительный колодец – герметичная ёмкость, в ней скапливаются  сточные воды. Когда колодец заполняется, воду   убирают;
• колодец с доочисткой– ёмкость из объединенных камер. В нем фильтруются нечистоты, осадок перерабатывают микроорганизмы, а вода поступает в последнюю камеру и оттуда уходит в почву;
• станция биоочистки стоков – колодец с фильтрами и биореактором. Здесь очищаются сточные воды от опасных микроорганизмов и выделяются безопасные. Очищенная вода уходит в грунт, а выделенные органические соединения используют в виде  удобрения.

Однокамерный септик: преимущества и недостатки

Многих домовладельцев интересует вопрос о том, как устанавливается канализация своими руками в частном доме при использовании в ее конструкции однокамерного септика. Это по сути тот же самый колодец, только дно в нем засыпано щебнем. При этом толщина засыпки не должна превышать 30 см. Сверху на щебень насыпается песок. Он должен быть обязательно крупнозернистым. Слой крупнозернистого песка должен также составлять 30 см.

Благодаря такой несложной конструкции сточные воды, которые попадают из труб в данный колодец проходят двухступенчатую очистку. Благодаря слою щебня и песка они очищаются примерно на 50% от находящихся в воде загрязнений. Эту конструкцию чаще всего применяют в загородных домах и на дачах.

Но опять-таки,  здесь есть та же  проблема, что и с выгребной ямой. Если стоков слишком много, то не стоит делать подобные сооружения. Сточные воды не будут успевать очищаться полностью и, соответственно, будут проникать в грунт в загрязненном виде. Еще следует помнить о том, что периодически нужно менять этот щебень и песок. Причем, периодичность замены напрямую зависит от количества этих самых стоков.

Как видим, правила довольно простые. И если их строго соблюдать, то удастся построить качественную и современную канализационную систему. А самое приятное заключается в том, что она будет сделана собственными руками

А это уже не маловажно

Но все-таки, если хозяин дома не обладает достаточными знаниями по монтажу труб и других необходимых конструкций, то лучше воспользоваться услугами профессионального специалиста. Как вариант, можно изучить подробное видео о том, как правильно делать разводку труб и чем именно они соединяются между собой и непосредственно с сантехническим оборудованием.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Стояк и его вентиляция

Так как стояк является центральным звеном всей внутридомовой канализации и связывает внутреннюю разводку с внешней, планирование его обустройства требует особого внимания. Кроме того, он выполняет функцию вентиляции системы. Поэтому необходимо учесть ряд нюансов.

1. Лучше всего стояк размещать в туалете, так как расстояние между стояком и унитазом должно быть самым минимальным.
2. Центральную вертикальную трубу следует оборудовать люком, который даст возможность проведения ее ревизии и чистки. Такие люки рекомендуется устанавливать на каждом этаже.
3. Стоит заранее продумать варианты шумоизоляции для стояков. Можно закрыть их минеральной ватой или обшить гипсокартоном.
4. Обязательным условием является обеспечение вентиляцией стояков, так как ее отсутствие может привести к появлению запаха, опустошению сифонов и созданию разряжения в трубах во время слива. Чтобы избежать этих неприятностей, стояк выводят на крышу или чердак. Отверстие трубы частично закрывают, чтобы избежать попадания в нее мусора и осадков. Ту часть стояка, которая выведена на крышу, называют фановой трубой. Она находится обычно под небольшим наклоном и должна быть удалена от окон и балконов на 4 м.

Фановая труба

Возможно, установить наверху стояка вентиляционный клапан, запускающий при необходимости воздух в систему труб и препятствующий выход из нее воды.

Внизу вентиляционный стояк канализации соединяется с горизонтально направленными трубами такого же или большего диаметра. Они выводят стоки уже за пределы дома.

Инструменты и материалы

Для обустройства эффективной точечной «ливневки», нужно подготовить следующее:

• Рулетку, уровень, колышки и шнур для разметки, герметик, штыковую лопату;
• готовые элементы для обустройства ливневой канализации, выполненные из прочного полимера (трубы, колена, пескоуловители, элементы коллектора и т.д.);
• металлические решетки для точечных дождеприемников;
• ножовку или монтажный нож для резки полимерных труб.

Так — же потребуется песок для создания подушки на дне траншей и для засыпки приямков. Если трубы ливневки планируете уложить выше глубины промерзания грунта, позаботьтесь об их утеплении, чтобы система исправно функционировала в межсезонье. Для этой цели лучше всего использовать греющий кабель.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

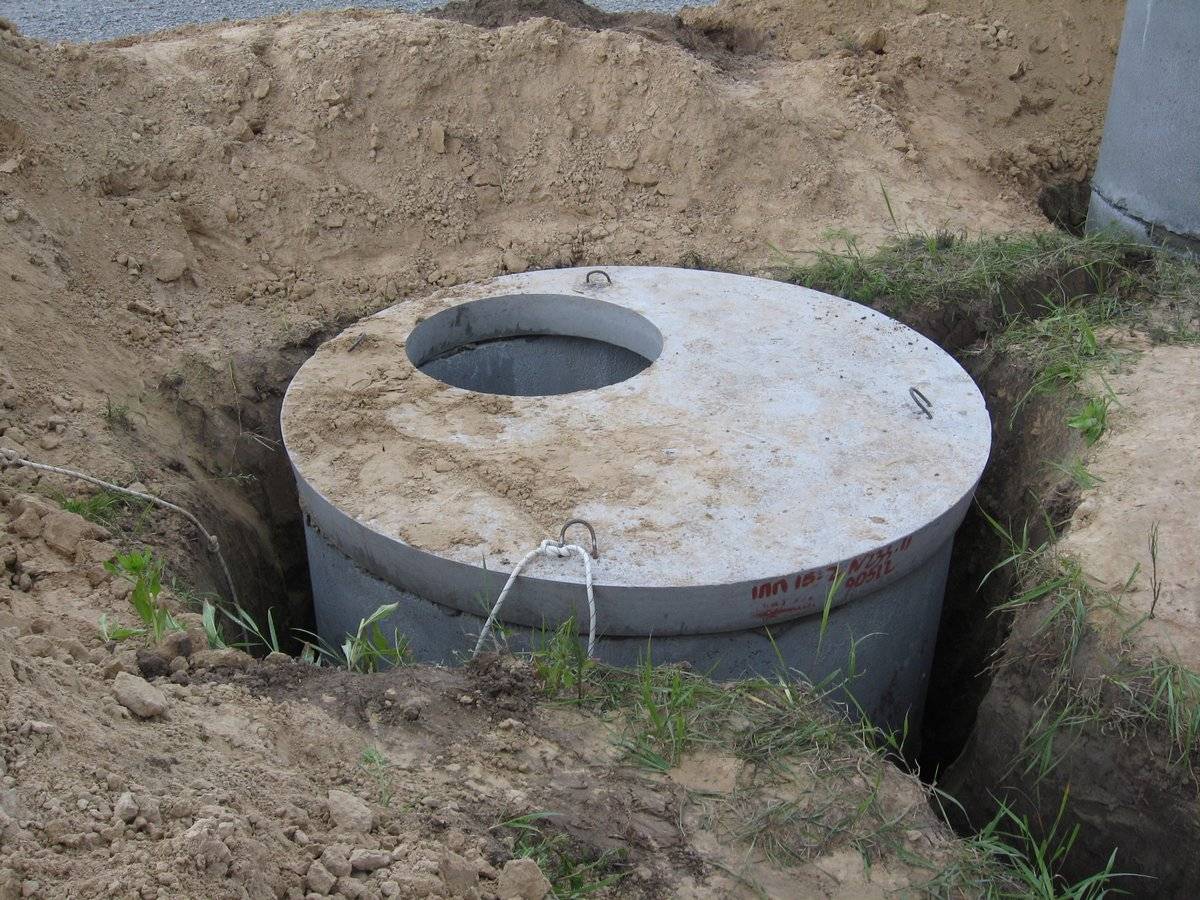

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

Принципиальная схема подключения насосной станции

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Как выполняется разводка

После разработки определенного проекта нужно проконсультироваться с практикующим сантехником. Он поможет исправить небольшие ошибки и проработать неточности системы

Обратите внимание, что если в деревянном загородном частом доме или на даче при установке или разветвлении трубопровода не потребуется брать разрешение у ЖЭК, то при разводке в новостройке этот пункт является обязательным

Пошаговая инструкция разводки труб на кухне или в ванной комнате:

1. Перед подключением отключается водоснабжение, иначе провести работы будет невозможно;
2. В стояке устанавливается контрольный вентиль, который будет отвечать за отключение воды во всей системе. Его установка также является обязательным пунктом в разводке;
3. Любая система водопровода, за исключением канализационных труб, нуждается в грубой очистке. В жидкости находится большое количество различных минеральных отложений и твердых отходов, которые при прохождении могут повлиять на работу коммуникаций. Этот фильтр монтируется сразу под вентилем;
4. Следующим устанавливается счетчик и фильтр окончательной очистки;
5. После этого устанавливается коллектор. Количество выходов нужно предварительно рассчитать в проектной документации. Стандартно может быть от 2 до 4 отводов;
6. Коллектор обязательно оснащается вентилями для смесителя, радиаторов, унитаза и прочих водопроводных выводов.

Видео по теме:

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился

Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания

Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см

Поэтому не стоит бояться промерзания

Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Этапы монтажа ливневки в частном доме

Разметка ливневки

В первую очередь перед началом монтажных работ стоит сделать точную разметку всей коммуникации на участке. Для этого используют рулетку, колышки и строительную нить. Отмечают все места расположения труб, дождеприемников, колодцев, конечное место сбора воды — его располагают в самой низшей точке участка. Далее при строительстве закрытой точечной системы действуют в такой последовательности:

1. В соответствии с разметкой копают траншеи и колодцы под установку дождеприемников/лотков. Дно траншей и ям хорошо трамбуют. При копке учитывают, что под трубы и резервуары будет настилаться песчаная подушка толщиной 15-20 см. То есть глубину увеличивают на этот параметр. В ходе копки траншей соблюдают заданный уклон.
2. На песчаную подушку укладывают трубы и последовательно соединяют их муфтами. Все стыки желательно обработать герметиком.
3. В подготовленные ямы устанавливают дождеприемники и колодцы, если коммуникация имеет перепады по рельефу, повороты или протяженность одного участка более 10 м. Все элементы соединяют в единую систему.
4. При соединении дождеприемников с трубами сразу монтируют пескоуловители. Они предотвращают заиливание/засорение системы песком и землей.
5. Проверяют ливневку, заливая в резервуары воду. Если все стыки остались герметичными и вода ушла с нужной скоростью, можно проводить засыпку системы. Сначала её обсыпают щебенкой слоем 10-15 см, а сверху укладывают грунт. Трамбовать его не нужно, сам со временем усядется.

При устройстве открытой ливневки работу выполняют в такой последовательности:

1. Подготавливают траншеи под укладку желобов, соблюдая уклон.
2. Дно канавок засыпают песчаной подушкой. Если укладываются бетонные лотки, то на песок наливают бетонный раствор 10 см. Он будет служить основанием для тяжелых желобов.
3. На остывший бетон или на песчаную подушку монтируют лотки, соединяя их в протяженный коллектор. Все стыки промазывают герметиком.
4. Установленный коллектор по бокам засыпают щебнем и хорошо трамбуют.
5. Желоба накрывают декоративными защитными решетками.

Характеристики монтажа ливневой канализации: глубина, наклон

Глубина дождевого канала зависит от технических требований своего региона. Можно о стандартах узнать в любой государственной или частной строительной компании или у лиц, соорудивших ливневку по соседству. В средней полосе РФ осадки отводят на глубине 0,3 м при диаметре труб и лотков не больше 50 см. При крупных диаметрах трубных изделий, их разрешается углублять на 0, 7 м.

Монтажные работы должны проходить таким образом:

1. Готовят траншеи с подушкой из песка на дне, высотой в 20 см и уклоном в сторону собирающего колодца.
2. В траншеи укладывают трубы, которые соединяют фитингами и герметично закрепляют.
3. Дождеприемники устанавливают на малой глубине, поэтому для их соединения с другими составляющими системы применяют колена.
4. Убеждаются в правильности предыдущих действий и функционировании системы. Для этого ведро воды заливают в дождеприемник, и следят за тем, чтобы она не давала протеканий. Если вода уходит без проблем, то трубы можно засыпать гравием, а затем грунтом (или просто использованной землей).
5. Ливневый колодец разрешается сделать пластиковым, установив над ним люк (из металла, пластика, резины). Кольца вкапывают так, чтобы верхний край крышки был на 20 см ниже земли. Под люк из кирпича или бетона нужно будет сделать горловину, а сверху разрешается разбить газон.

Нормы уклона ливневки (согласно ГОСТ) представлены параметром уклона труб с сечением 150 мм – 0,008 на п. м. При диаметре изделия – 200 мм, наклон должен быть 0,007 мм/м. Такие данные могут меняться и зависеть от типа грунта. Но максимальный угол уклона в точке стыка дождеприёмника и канала составляет 0,02 м/м, а это способствует лучшей скорости оттока осадков. Система построена благодаря минимальным наклонам так, что перед пескоуловителем скорость воды снижается, что позволяет взвешенным включениям своевременно оседать и не забивать канал.

ВАЖНО! При самостоятельном благоустройстве собственного дома в виде дождевой системы, желательно познакомиться с требованиями СНиП (№ документа – 2.04.03-85)

Ливневые решетки: виды и назначение

Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.

Материалы для решеток

Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.

Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.

Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.

Чугунная решетка для дождеприемника

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Устройство ливневой канализации

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.

• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

• труб;
• колодцев;
• приемных элементов;
• желобов.

При их выборе необходимо учитывать некоторые особенности

Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена

В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ

Одно важно требование – все стыки труб должны быть герметичными

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.
