Канализация загородного дома. Строительство. Эксплуатация

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Монтаж бетонных изделий

Кольца, произведенные в заводских условиях, устанавливают одно на другое, скрепляя их между собой в местах стыка скобами и герметизируя с помощью специальных прокладок. Изготовители данной продукции с целью упрощения монтажа нижнего элемента накопительного резервуара создали изделие с глухим дном, которое не нуждается в утяжелении.

На него помещают еще одно или два кольца, потом накрывают перекрытием, имеющим отверстие, а поверх размещают горловину и в завершение обустраивают технический люк, закрывающийся крышкой. Для монтажа бетонных заготовок не требуется производить специальные расчеты, поскольку их размеры стандартны и у изготовителей можно всегда узнать, какой объем стоков способна вместить подобранная комбинация бетонных изделий.

Разработка проекта на основе норм

Когда выбран полный вариант обустройства локальной канализационной системы, для получения качественного результата необходимо выполнить правильное проектирование либо самостоятельно, либо силами инженеров.

Первый вариант возможен, если запланирована на даче самая простая канализация своими руками без строительства сложных сооружений – септика, фильтрационного колодца, поля фильтрации.

Например, на участке предполагается постройка уличного туалета типа «скворечник», который также послужит местом, куда выбрасываются хозяйственные отходы, а вместо полноценных моек для рук и посуды решено поставить самый обычный умывальник. Чтобы построить такой туалет на улице, потребуется только выкопать яму, поместить в нее герметичный резервуар, определиться с оптимальной схемой строения и подписать договор с ассенизаторами о регулярном вывозе нечистот.

Если запланирована сложная дачная канализация с внутридомовой разводкой, септиком, прокладкой труб от дома, летней кухни и бани, лучшим решением станет обращение за услугой к инженерам-проектировщикам. Именно профессиональный подход позволит иметь правильно составленный проект с учетом планировки дома и окружающего ландшафта.

В обоих случаях при строительстве сливной ямы или септика следует принимать во внимание нормы СанПиН, согласно которым расстояние от емкости, предназначенной для сбора стоков и нечистот до близко расположенных объектов, зависит от состава почвы. Например, промежуток между септиком и колодцем или скважиной должен составлять для глинистых грунтов – 25 – 30 метров, а для супесчаных и песчаных – минимум 50 метров.. Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

Выполняя устройство септика на даче своими руками, в первую очередь после разработки проекта нужно выбрать сантехническое и канализационное оборудование, опираясь на техусловия и нормы ГОСТа, регламентирующие использование определенных материалов.

Так, при прокладке внешнего участка канализационной магистрали, следует задействовать исключительно специальную трубную продукцию наружного типа, к которой относятся гладкие и гофрированные изделия, изготовленные из ПНД, ПП и ПВХ. Фитинги к ним должны соответствовать приобретенным трубам по диаметру и материалу.

Составление схемы

Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.

Проект определяет оборудование и приборы, места их подключения к канализации.

Подробная схема снижает количество походов в специализированный магазин за недостающими частями.

Рисунок 2. Схема разводки для определения количества труб и фасонных частей.

Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».

Выбор материалов

Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).

Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.

Чугун

Чугунная канализация также редко используется в схемах разводки канализации в частных домах:

  • комплектующие значительно дороже пластиковых;
  • масса труб затрудняет транспортировку;
  • монтаж невозможен без бригады помощников;
  • для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
  • подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.

Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.

Рисунок 3. Фасонные части из чугуна.

В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».

Пластик

Пластиковые трубы и комплектующие:

  • долговечны;
  • не требуют герметизации стыков;
  • просто монтируются одним человеком;
  • не подвержены воздействию агрессивных жидкостей.

При покупке учитывают, что «пластик» бывает трёх типов:

  1. Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
  2. Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
  3. Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.

Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.

Рисунок 4. Ассортимент продукции из ПВХ.

Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.

Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.

СантехприборМинимальный внутренний диаметр, мм
Мойка50
Умывальник50
Стиральная машина32
Посудомоечная машина40
Унитаз100
Слив для отопительных приборов32
Стояк в одноэтажном доме100
Стояк в двухэтажном строении150

Стоимость установке своими руками

Оплата услуг приглашенных специалистов стоит немалых денег. Но если проанализировать технологию монтажа по схеме разводки канализационной системы, становится очевидным, что нет в ней ничего, что нельзя было бы сделать самому правильно.

Смотреть видео

Утепление канализации в частном доме Канализация в частном доме своими руками Вакуумные клапаны

Watch this video on YouTube

Стоимость материалов можно просчитать уже на этапе проектирования, когда готова деталировка в соответствии с проектом. А суммарные затраты зависят от логистики, то есть – с учетом доставки до места монтажа.

Составляющие канализационной системы

Вся система состоит из внутренней и внешней канализации.

Внутренняя, в свою очередь, включает в себя:

  • трубы,
  • элементы подсоединения сантехнических приборов – кухонной мойки, ванны, душевой кабины, унитаза, посудомоечной и стиральной машины, умывальника и прочего.

Наружная канализация состоит из труб, септика и, возможно, дренажного колодца.

Наружная канализация загородного дома

Вся вода, которая используется жильцами дома, и отходы их жизнедеятельности собираются по трубам, проложенным в доме и стекают в общий стояк. Оттуда они по наружной канализационной трубе отводятся в септик или емкость, его заменяющую. Совокупность внутренней системы канализации и внешней и будет называться автономной канализацией для загородного дома.

Собираясь устраивать в своем загородном доме канализационную систему, нужно очень внимательно отнестись к выбору материалов, сантехнических приборов, правильному и удобному их расположению. Ведь после того, как будет смонтирована вся система, переставить, например, ванную или унитаз на другое место будет не просто сложно, а практически невозможно. Потому как придется демонтировать полы, чтобы проложить новые трубы или перенести на новое место старые.

Грамотный монтаж обеспечит безаварийную работу всей канализационной системы. Жизнь в загородном доме несколько отличается от жизни в городе. Здесь нет дежурного сантехника, который по звонку приедет и все починит, устранит засор.

Автономная канализация для загородного дома предполагает:

  • обслуживание ее своими силами,
  • бережное отношение,
  • экономное водопользование.

И если будут выбраны качественные материалы, сантехнические приборы и сделан правильный монтаж, то эксплуатация канализационной системы не доставит хлопот, кроме,  периодической очистки септика.

Если вы не уверены в своих силах, не знаете как правильно смонтировать внутреннюю и наружную канализационную систему, установить сантехнические приборы и подключить их к системам канализации и водоснабжения, то лучше обратиться к специалистам, которые произведут монтаж грамотно и с гарантией.

Подключение к сетям канализации, какие документы потребуются

Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.

Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.

Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.

Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.

Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.

Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.

Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.

Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

https://youtube.com/watch?v=Oe3ZVdbnqaE

Устройство выгребной ямы

Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.

Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.

Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец

Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 – 40 сантиметров.

Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.

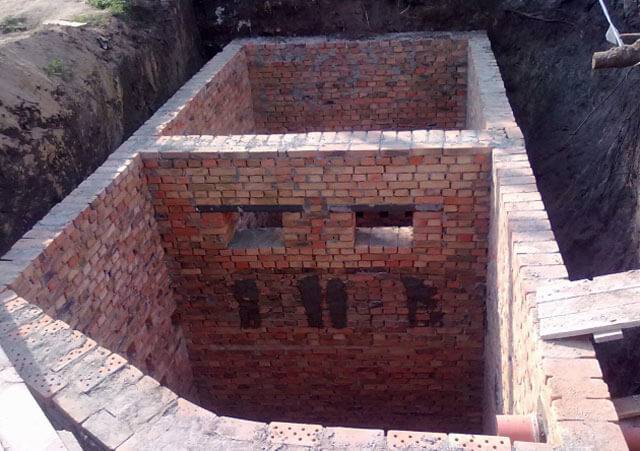

Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.

Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.

Септик какой фирмы лучше установить? Основные производители

Одними из самых популярных фирм, предлагающих систему водоотведения «под ключ» является компания ЭНТО. Ее ассортимент представлен септиками «Fast», легкими в эксплуатации, и по свойствам не уступающими центральной системе водоотведения, надежные типы – «ЮНИЛОС Астра», «БИОзон», экономичный вариант – «Evo Stok Bio», различные жироуловители и другое оборудование для обустройства канализации.

В основе действия септика «ТОПАС» лежат аэробные бактерии. «Евробизон» предлагает широкий выбор для реализации канализации, эксплуатируемой от 2 до 150 человек. «АК-47» отличается дешевизной и высоким качеством, подкрепленным положительными отзывами пользователями со всего мира.

ГВС

Итак, в коттедже есть холодное водоснабжение (см. Какие трубы подойдут для холодного водоснабжения). Какое оборудование необходимо, чтобы нагреть воду для хознужд?

Вот перечень водогрейного оборудования с ключевыми свойствами каждого класса устройств и особенностями их установки:

ИзображениеОписание

Двухконтурный котел

Газовый котел с отдельным теплообменником ГВС (так называемый двухконтурный). Патрубки котла подключаются непосредственно к водопроводам холодной (вход) и горячей (выход) воды.

Из обвязки нужны только фильтр грубой очистки на входе, и отсекающие краны. Плюсы: дешевизна тепловой энергии (около 70 копеек за киловатт-час), компактность оборудования. Минус: многие коттеджные поселки не газифицированы.

Колонка установлена в ванной

Газовая колонка своими свойствами и схемой подключения полностью идентична двухконтурному котлу.

Разница лишь в том, что она представляет собой отдельное устройство и может быть размещена не в котельной, а вблизи точек водоразбора (на кухне или в ванной комнате).

Косвенник с расширительным бачком

Бойлер косвенного нагрева подключается к любому отопительному оборудованию и использует для нагрева воды теплоноситель системы отопления.

В теплое время года теплоноситель циркулирует между бойлером и котлом; отопительные приборы отключаются. В обвязку бойлера входят:

  • Установленный на входном патрубке обратный клапан, исключающий слив нагретой воды в сброшенный водопровод ХВС;
  • Предохранительный клапан или мембранный расширительный бачок. Клапан ставится на бойлеры объемом до 150 литров, расширительный бак — на приборы большего объема.
  • Они  оба решают проблему теплового расширения воды в замкнутом объеме, но по-разному — клапан сбрасывает излишки воды. А расширительный бак компенсирует рост давления за счет сжатия воздуха.

Электробойлер

Электрический бойлер создает запас нагретой ТЭНом воды в теплоизолированном баке. Обвязка и схема подключения — та же, что у бойлера косвенного нагрева.

Плюсы — небольшая нагрузка на проводку (мощность этих приборов варьируется от 1 до 3 кВт) и стабильная температура воды на выходе. Минус — дорогая тепловая энергия (3-6 рублей за киловатт-час в зависимости от местных тарифов).

Безнапорный проточный нагреватель

Проточный электрический нагреватель несколько экономичнее электрического бойлера, поскольку ему не приходится компенсировать рассеивание тепла через стенки бака. Эти устройства бывают безнапорными (подключаются после крана) и напорными (подключаются между водопроводами ХВС и ГВС и обслуживают несколько точек водоразбора).

Обвязка отсутствует: прибор греет воду только при ее расходе. Плюс — компактность. Минусы — большая потребляемая мощность (3,5 — 24 кВт) и низкая точность регулировки температуры у недорогих моделей.

Несколько слов об источниках тепловой энергии для бойлеров косвенного нагрева.

В отсутствие магистрального газа отопление и горячее водоснабжение для коттеджа дешевле всего обойдутся при использовании дров, пеллет (прессованных опилок) или угля. Дороже всего — при нагреве воды электрическим или дизельным котлом.

При этом разные классы отопительного оборудования сильно различаются автономностью:

  • Дровяные котлы требуют растопки с периодичностью от нескольких часов (классические твердотопливники) до суток и более (пиролизные котлы верхнего горения);
  • Автоматические пеллетные и угольные котлы с подачей топлива из бункера работают без вмешательства владельца неделю и более;

Угольный котел с автоматической подачей топлива

Время автономной работы дизельного котла ограничено только объемом топливного бака.

Дизельная котельная работает автономно до исчерпания запаса солярки

Отвод ливневой воды

Не только отвод бытовых (серых, чёрных) вод производится по правилам. Свои правила разработаны и для централизованного отвода сточных ливневых вод. Централизованная ливневая канализация имеет большую пропускную способность. Однако, в некоторые периоды коллекторы заполняются с избытком, часто засоряются, поэтому при присоединении ливневой канализации частного владения к централизованной ливневой сети труба оснащается обратным клапаном, чтобы не произошло затопления участка ливневыми водами из сети.

Существует альтернатива централизованному отведению ливневых вод – автономная дренажная система с накопителем и отстойником. Сбор дождевой воды производится при помощи дренажной системы со всего участка. Вода осадков собирается в отстойнике, где выпадают в осадок твёрдые примеси. Затем она фильтруется, набирается во втором резервуаре, откуда поступает для различных хозяйственных нужд. Эффективность системы зависит от правильного расчета и достаточной ёмкости резервуаров.

Достоинством этой системы, с которым не поспоришь, является её бесплатная эксплуатация. Не нужно собирать по инстанциям документы и согласования. Под рукой всегда имеется вода, за которую платить не нужно.

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец

Важно, чтобы первые 2 отсека были герметичными

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.
