Каркасный гараж своими руками: пошаговая инструкция с фото отчётом

Проектирование и возведение каркаса постройки

После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.

Сами монтажные работы принято разделять на несколько этапов:

1. Установка нижней обвязки.
2. Сборка вертикальных конструкций – стен.
3. Установка верхней обвязки.
4. Обшивка каркаса.
5. Монтаж каркаса крыши.

Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:

1. На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
2. На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.

В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.

Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.

Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.

Подготовка строительной площадки

Подготовительные работы перед возведением каркасного гаража крайне важны, ведь от качества их выполнения во многом зависит конечный результат работы. Начинаем работы с выбора участка для строительства, его очищение, создания чертежа будущего строения с подборным описанием всех его деталей и особенностей самого участка.

Чем качественнее будет очищен участок от имеющихся хозпостроек, ветхих строений, мусора, сухих веток, травы и т.п., тем более прочный и долговечный фундамент под будущий автодом получиться создать. А без хорошего основания каркас для гаража, вряд ли, получится действительно надежным.

Важно! После очистительных работ важно хорошенько выровнять участок, нанести разметку по всему периметру. Оставьте по 0,5 м с каждой стороны от будущей постройки очищенными, данная площадь потребуется для создания отместки. На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину

Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты

На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину. Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты.

Первая позволит с легкостью наметить границу, глубину слоя грунта, выполнить его подрезку, вторая – удалить лишнюю почву. Из инструментов в процессе подготовки участка также может понадобиться правило, строительный отвес, веник, совок, тачка, каток.

В чем преимущества каркасных гаражей

По каркасной технологии возводят не только хозяйственные постройки, но и жилые дома. Их часто называют финскими домиками – по названию страны, из которой к нам пришел этот метод строительства. При использовании качественных материалов и соблюдении всех строительных норм, они получаются очень теплыми и долговечными.

К гаражу предъявляются не такие жесткие требования, поэтому строить их намного проще. Но это не единственный плюс подобных строений, есть и другие:

Всю работу от начала и до конца можно выполнить без привлечения строительной техники, и даже без помощников – целиком своими руками.

Помощь пригодится в любом деле, но в этом случае можно обойтись и без неё

• При этом сэкономить можно не только на наемной рабочей силе, но и на материалах, при этом не теряя в качестве и практичности строения. А также на транспортных расходах.
• Времени на возведение каркасного гаража уходит намного меньше, чем на капитальную постройку, причем строить его можно в любое время года.

Каркасные конструкции можно возводить и летом, и зимой

• Конструкция получается легкой, что позволяет не делать под неё мощный фундамент.
• Можно выбрать основной материал для строительства – металл или дерево. А для наружной отделки подходят любые навесные фасады от деревянной вагонки до сайдинга.

Это интересно: Парник «бабочка» — конструктивные особенности изготовления

Как сделать каркасный гараж из металлопрофиля

Металлический каркас долговечен, не горюч, очень прочен, быстро собирается. Есть возможность изготовления разборного каркаса. Недостатки – высокая стоимость материалов, необходимость навыков работы с болгаркой, сварочным аппаратом, дрелью.

Для изготовления каркаса используется гнутый металлопрофиль (для обшивки профилированным листом) либо металлопрокат-уголок / швеллер / профильная труба (обшивка – стандартный стальной лист).

1. Стартовый профиль укладывается на фундамент и скрепляется с ним анкерами. Соединение профилей между собой производится сваркой. Допустимо использовать саморезы, однако такое соединение менее прочное.
2. После того как будет готова нижняя часть каркаса (периметр), по углам устанавливаются 4 вертикальные стойки. Профили размещаются углами наружу, привариваются к нижнему периметру и анкерам.
3. Верхний периметр собирается из металлопрофиля – приваривается к опорным вертикальным стойкам. Этот периметр будет служить основанием для установки стропильных ферм.
4. К получившемуся каркасу остается только приварить вертикальные промежуточные стойки и горизонтальные ребра жесткости (допустимо использовать уголок либо крест-накрест приваривать прутья арматуры).
5. Крыша гаража может быть односкатной, двускатной или плоской, выбор остается на усмотрение владельца. Над проемом ворот обязательно горизонтально приваривается дополнительный профиль, который усилит конструкцию каркасного гаража.
6. Гаражные ворота изготавливаются из уголка. Распашная конструкция должны иметь основной прямоугольный каркас, обшитый сталью, а также диагональные ребра жесткости. Утепление ворот можно производить пенополистиролом, минватой или другим материалом. С внутренней стороны створки стоит оббить деревянной вагонкой либо листами фанеры. С внешней стороны ворота рекомендуется покрыть антикоррозионной краской.
7. Петли к воротам крепятся сваркой, запорная арматура устанавливается в соответствии с инструкцией производителя. Как показывает практика, металлический каркас в готовом виде приобрести гораздо выгоднее, нежели производить сборку самостоятельно.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Как удешевить строение – каркасная технология или легкий бетон

Гараж из традиционных материалов, к примеру, из кирпича будет стоить дорого, да и процесс его строительства небыстрый. Поэтому, чтобы решить поставленную задачу, следует прибегнуть к современным технологиям и дешевым строительным материалам. Что касается бюджетных технологий, бесспорным лидером является каркасное строительство. Принцип его основан на возведении каркаса из бруса, который обшивается листовым материалом.

Построить такой гараж можно очень быстро, при этом он получится достаточно прочным и способным надежно защитить автомобиль от различных негативных воздействий окружающей среды. А если его утеплить и обеспечить обогрев, то в таком гараже вы сможете комфортно заниматься обслуживанием авто даже в зимнее время. Единственный минус каркасного гаража заключается в том, что его основа деревянная, поэтому долговечность строения несколько ограничена, особенно если за ним не ухаживать.

Если вы не хотите строить каркасный гараж, можно пойти по второму пути – использовать дешевые материалы для стен, такие как:

• блоки из легкого бетона (газобетона, пенобетона или полистиролбетона);
• шлакоблоки;
• керамзитобетонные блоки и т.д.

Технология строительства из этих блоков практически такая же, как и строительство из кирпича. Но за счет того, что один блок по размеру равен нескольким кирпичам, скорость кладки в несколько раз увеличивается. Стоят такие блоки в сравнении с тем же кирпичом недорого, так как они пустотелые, к тому же изготавливаются из дешевых материалов.

В качестве примера рассмотрим, как дешево построить каркасный гараж, так как его технология кардинально отличается от возведения кирпичной или блочной конструкции.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

• плитный;
• МЗЛ (мелкозаглубленный ленточный);
• столбчатый;
• на винтовых сваях.

Альтернатива традиционным фундаментам

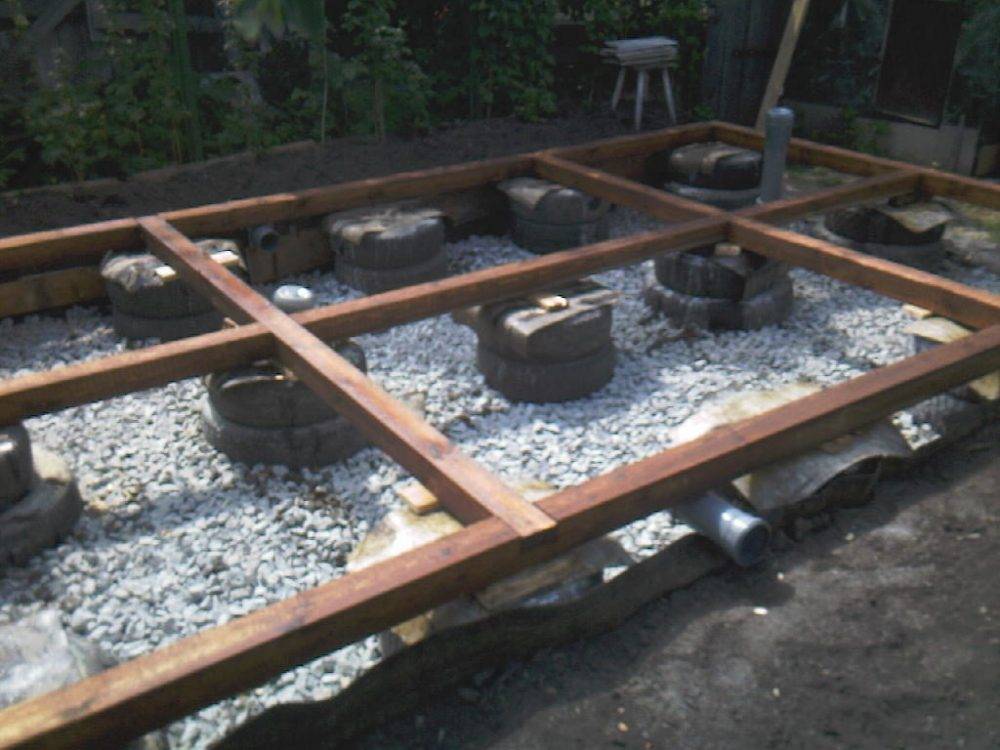

Фундамент Семыкина — бюджетный вариант

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

Фундамент Семыкина запатентован и зарекомендовал себя на практике исключительно с положительной стороны. Он способен выдерживать весовую нагрузку от одно- и двухэтажных строений.

В числе преимуществ основания из автомобильных покрышек:

• амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
• долговечность;
• дешевизна;
• высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

• где будет находиться смотровая яма, и каковы её габариты;
• где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
• определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

Строительство столбчатого фундамента

Возведение столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

1. Из кирпичей, уложенных на цементно-песчаный раствор.
2. Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
3. Из бетонных блоков.
4. С помощью монтажа опалубки, армирования и заливки бетона.
5. Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром.  Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места

Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Проектирование

Строительство дачного гаража – это всё равно строительство. Значит, строить нужно по правилам. А правила требуют начинать стройку с проекта. В нормальном проекте должно быть техническое задание, в котором в самом начале формулируется, что и зачем будет строиться.

Потом называются основные технические характеристики объекта: габаритные размеры, основной и дополнительные стройматериалы, способы соединения деталей, наличие или отсутствие отопления и сантехники.

В составе проекта изготавливаются чертежи общего вида гаража со всех четырёх сторон и сверху, сборочные чертежи крупных узлов, чертежи всех деталей. Это нужно для того, чтобы ещё на бумажной стадии продумать важные моменты технологии и заготовить все детали.

ФОТО: stroychik.ruОдин из чертежей проекта гаража с двухскатной крышей

Простой вариант на одну машину

Гараж, рассчитанный на одну машину, да ещё с односкатной крышей, действительно является самым простым вариантом строительства.

ФОТО: na-dache.proГараж с односкатной крышей на одну машину

В самом начале строительства надо определиться с типом фундамента. Каркасный гараж для одной машины является довольно лёгким сооружением, и для него нет никакого смысла делать мощный дорогой фундамент. Правда, вес имеет сам автомобиль, он стоит на полу гаража.

Наилучший вариант – это когда и сам гараж, и автомобиль стоят на одной бетонной плите неглубокого заложения. Правда, бетонная плита не позволит впоследствии при желании соорудить смотровую яму. Окно по контуру смотровой ямы можно предусмотреть при отливке плиты. Такой вариант вполне реализуем, но он не единственный.

Можно выбранную для гаража площадку покрыть асфальтом или по периметру соорудить ленточный фундамент неглубокого заложения и на нём затем смонтировать корпус здания. Под выбранные характеристики будущего гаража создаётся проект и строится сам гараж.

Проект на два автомобиля

Проект на два автомобиля отличается лишь размерами. Обычно оба въезда в гараж располагаются рядом по одному фасаду, хотя могут быть обстоятельства, при которых въезды нужно будет устроить с двух торцов или с двух противоположных фасадов. Это решать хозяину гаража, технических препятствий к этому нет.

Общие габариты гаража назначаются в зависимости от его предполагаемой загрузки. Нужно определиться, сколько машин будет стоять в гараже, какого они класса, нужны ли подсобные помещения или площади. Вокруг машины нужна свободная зона для выполнения работ по обслуживанию, полки для запчастей, сезонных колёс и хотя бы маленькая зона отдыха.

ФОТО: stroy-okey.ruРазмеры гаража в зависимости от его загрузки

Отделка

Внутренняя отделка подсобного помещения часто отсутствует вовсе. Особенно если гараж строят без утепления. Реже, при обустройстве тёплого гаража, возникает необходимость закрыть изолирующий материал от внутреннего пространства. В таком случае, внутренняя отделка  становится необходимой и обязательной.

К материалу внутренней обшивки стены не ставят требования влагостойкости. Поэтому часто используют панели из отходов деревянного производства (OSB, ДСП) или листы фанеры. При необходимости, выполняют встроенные в стену полки, шкафы, крепя их к опорам гаражного каркаса.

Утепление

Необходимость утепления встаёт тогда, когда зимой в гараже необходимо проводить какие-либо работы. Или когда планируется обустройство тёплого гаража с возможностью сушить днище машины после езды в холодное и мокрое время года.

Утепление своими руками.

Утепление гаража отличается от аналогичных работ в жилых строениях выбором теплоизолятора

Если в жилых помещениях важно обеспечить здоровый микроклимат, обустроить естественную циркуляцию воздуха, то в гаражное утепление выполняется проще. Можно обойтись принудительной периодически работающей вытяжкой

А также использовать менее полезные и более дешёвые утеплители – пенопласт и стекловату.

При утеплении стекловатой её располагают между вертикальными стойками. Благодаря сжимаемости она легко удерживается в распоре. Толщина ватного утеплителя определяется уровнем зимних температур. Для жилых строений при средней температуре -10°C выбирают толщину ватного утепления до 100 мм. Для гаражей и других подсобных помещений выбирают толщину до 50 мм.

На заметкуПри утеплении стекловатой важно учесть, что со временем материал может просесть. В местах провисания стекловаты будут формироваться «мостики холода», через которые будет «утекать» тепло

Утепление пенопластом не имеет недостатков использования стекловаты. Пенопласт со временем не оседает и не теряет свою форму. При этом он достаточно недорого стоит, что делает его популярным материалом каркасного гаражного утепления.

Если жилые помещения не рекомендуют изолировать пенополистиролом из-за возможных вредных испарений, то для гаражного пространства этот вид утеплителя является оптимальным. Он недорого обходится, легко монтируется и длительно работает в качестве теплоизолятора, удерживая тепло внутри строения.

При монтаже пенопласта между стойками каркаса образуются щели. Это объясняется с жёсткостью пенопластовых плит. Образовавшиеся монтажные щели задувают пеной.

Каркасный гараж из металлопрофиля. Разметка площадки под гараж и сооружение фундамента

В основу разметки закладывают размеры самого гаража. Для одной машины подойдет вариант 4х6 м. Эти параметры переносят на грунт, где обозначают меловой посыпкой или установкой колышков с обвязкой их шпагатом

Здесь важно установить правильность углов, которые проверяются замерами диагоналей прямоугольника. Если оба размера равны, значит, прямоугольник имеет прямые углы

Теперь, что касается фундамента. Каркасный гараж из металлопрофиля – строение не тяжелое. Поэтому оптимально – залить плитный фундамент, который дополнительно будет выполнять функции напольного основания, прекрасно выдерживающее вес автомобиля.

Но этот вариант можно использовать лишь в том случае, если под гаражом не будет подвала. Если последний в проекте присутствует, то придется заливать или собирать ленточный фундамент с укладкой на него железобетонных плит перекрытия. Как второй вариант – заливка монолитной армированной плиты.

Есть и третий вариант – установка каркасной конструкции на сваи. Его обычно используют на участках с подвижными грунтами. В этой статье расскажем, как залить плитный фундамент под гараж. Не будем глубоко внедряться в нюансы процесса, просто обозначим последовательность главных операций.

Выкапывают котлован глубиною 30-50 см по нанесенной на земле разметке.

Делают щебеночную, а затем песчаную подсыпку . Толщина каждого слоя – 15 -20 см. Каждый слой выравнивают по горизонту и трамбуют.

Укладывают гидроизоляцию . Это может быть рулонный материал, к примеру, рубероид или гидроизол. Укладку проводят в два слоя с нахлестом укладываемых полос гидроизоляционного материала в пределах 10-15 см. Настилают слои относительно друг друга в перпендикулярных направлениях.

На подставки устанавливают армирующий каркас из стальной арматуры в виде решетки с ячейками 20х20 см

Обратите внимание, размеры армокаркаса должны быть меньше размеров котлована под фундамент на 10 см. При установке решетки от ее краев до краев котлована должны остаться зазоры – 5 см

В качестве подставок можно использовать кирпичи, камень или металлические профили: уголок, трубу, швеллер и прочее. Есть в продаже специальные подставки из пластика или стали.

Проводят заливку подготовленного котлована бетонным раствором марки не ниже М300. Его обязательно утрамбовывают, чтобы удалить воздух.

Шаг 1. Фундамент

На выровненной и утрамбованной поверхности делаем разметку с помощью деревянных брусьев и веревки. Теперь нужно снять верхний слой почвы глубиной с полметра. Каркасный гараж – конструкция нетяжелая, поэтому такая глубина вполне подойдет для его строительства. Чем больше в почве содержание глины, тем основательней должен быть фундамент под гараж. Идеальным вариантом является заливка монолитной плиты под каркасный гараж.

Монолитный фундамент за 7 дней: технология от мастера

Монолитную плиту можно залить таким способом:

• В котлован насыпаем песок слоем 20-30 см. Утрамбовываем его хорошей виброплитой.
• Застилаем песок геотекстильной тканью.
• Теперь до уровня земли нужно засыпать яму гранитным щебнем и тщательно утрамбовать.
• Готовим опалубку для фундамента. Из деревянных лаг шириной в 20-30 см формируем бордюр по периметру будущего фундамента. Опалубку нужно подпереть брусьями.
• Устанавливаем арматуру. Лучше сделать 2 слоя арматуры из металлических прутьев в виде сетки. Диаметр прутьев – 10-12 мм. Чем тяжелее каркас конструкции, тем сильнее должен быть армирован фундамент.
• Бетонная заливка. Остается залить равномерным слоем наш фундамент. Для раствора нужно использовать речной чистый песок, отсев и цемент марки 400. Смесь заливается, сразу выравнивается правилом и утрамбовывается вибромашиной.

Далее нашу плиту нужно оставить на 5-6 дней для высыхания, и фундамент готов.

Возведение фундамента под каркасный гараж

В качестве основания Alano выбрал деревянные столбы, и так объясняет свой выбор:

В этой статье рассказывается о базовых принципах проектирования инженерных коммуникаций в загородном доме.

Пользователь решил отложить заливку плиты на потом, когда строение будет обжито, и станет понятно, где что ставить и подключать. И только со временем залить плиту, на которую будет опираться  деревянный каркас.

В итоге: деревянный каркас стоит на плите и на столбах. Если со временем деревянные столбы сгниют в земле, каркас всё равно останется стоять на бетонной плите.

Процесс подобной переделки наглядно демонстрируют следующие картинки.

Alano решил пробурить шурфы, вставить в них брус и залить его бетоном. Затем обвязать брус досками, врезать укосины, сделать стены и смонтировать крышу, чтобы далее вести все работы не под открытым небом.

Также пользователя привлекла скорость возведения и бюджетность выбранного им фундамента. На его возведение ушло около 6 мешков цемента и 13 метров бруса, пропитанного антисептиком. По деньгам вышло — 3500-4000 руб.

Схема ниже показывает, как выглядит такой фундамент.

Разобравшись с особенностями фундамента, переходим к его возведению. Для удобства разбиваем всё строительство на ряд последовательных шагов.

• Расчищаем площадку под будущую постройку и выравниваем участок.
• Производим разметку фундамента. Для этого натягиваем шнурку по периметру строительства. В качестве шнурки пользователь выбрал полипропиленовый шпагат белого цвета, который он натянул по горизонту, используя лазерный уровень.
• Предварительно разметив фундамент, промеряем все стороны, диагонали и контролируем прямолинейность углов, иначе фундамент может получиться в виде неравнобедренной трапеции.

После пробного бурения выяснилось, что брус в шурф входит впритык, а ещё предстоит его бетонирование.

Выход – увеличиваем диаметр рабочей части ручного бура. Как это сделал Alano, показано на следующих фото.

Стало

Кроме увеличения диаметра бура, также пришлось увеличить и глубину бурения, нарастив длину бура трубой.

В этой статье рассказывается, как своими руками сделать ручной бур.

Чтобы в одиночку поднять брус, а при опускании его в яму не разворотить её стенки, ставим подпорную доску толщиной 2.5 см. Поднимаем столб, упирая его в доску.

И ещё одна рекомендация от Alano — т.к. пиломатериал может быть кривой, перед установкой столбов с помощью шнурки проверяем геометрию бруса.

 Самый ровный брус ставим по углам и в проёмы двери и ворот.
