Кладочная сетка для газобетонных блоков: для чего нужна, виды материала для армирования (базальтовая и другие), расчет количества, инструкция по монтажу

Базальтовые сетки для армирования: размеры материала

Качество металлических решеток для укрепления бетона и строительных материалов на его основе должно соответствовать ГОСТ РФ 23279-85. Этот стандарт относится лишь к сварным изделиям из стальных прутьев. Стеклопластиковые и базальтовые кладочные сетки ГОСТу не подчиняются. Их технические характеристики регулируются СТО 294248809.

Базальтовая сетка универсальна и подходит для армирования кладки из любого материала

-Согласно этим документам кладочная сетка имеет такие размеры: 75х25, 75х25, 25х25, 25х12,5, 16х16, 10х10. Диаметр материалов для укрепления находится в пределах от 3 до 6 мм.

Габариты и размеры решетки для кладки зависят от вида изделия:

1.Для шпатлевания гладкой стенки применяется базальтовая сетка кладочная в рулонах, имеющая ширину 1 метр.

2.Для придания дополнительной прочности и жесткости углам любых типов, а также швам используется серпянка. Выпускается данный материал в катушках шириной от 4,5 до 20 см.

Прочность сетки зависит от размера ячейки: чем она меньше, тем материал прочнее. Поэтому растяжение кладочной сетки 50х50х4 меньше, чем у полотна, имеющего параметры 100х100х4.

Производители предоставляют покупателю широкий выбор полотна различных размеров. Наиболее популярны такие габариты кладочной сетки: 50х50, 100х100. Также в продаже есть базальтовый материал, обладающий размерами 152х150х4. Какого размера сетку выбрать для укрепления – данное решение зависит от основного материала кладки и количества этажей в здании.

Базальтовую армирующую сетку нередко используют для стяжки пола и штукатурки стен

Армирование газобетона с помощью кладочной сетки из базальта

Применение кладочной сетки при строительстве строений из газобетона позволяет увеличить прочность конструкции и предотвратить растрескивание стен после усадки блоков.

Усадка газоблоков происходит на протяжении 2-3 месяцев после возведения дома вследствие воздействия перепадов температур и просыхания материалов. Этот процесс сопровождается серьезными нагрузками, устранить которые поможет качественная базальтовая сетка.

Опытные мастера советуют класть сетку через 3-4 ряда газоблока.

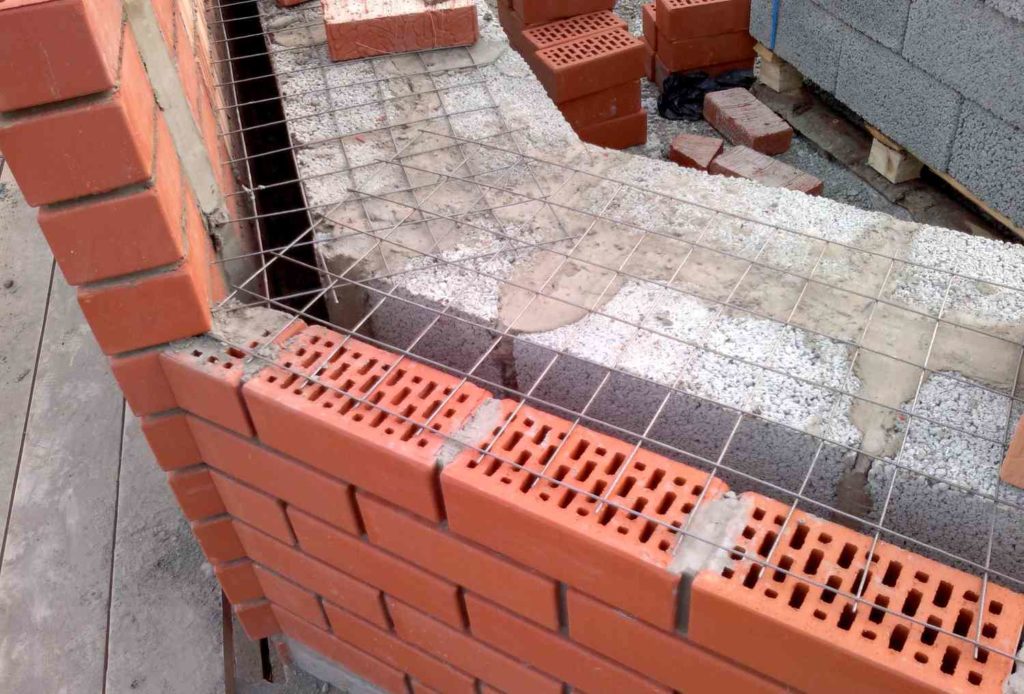

В случае армирования рядов газобетонных блоков с одновременной кладкой облицовочного кирпича рекомендуется базальтовое изделие прокладывать через три ряда. Такое решение подходит и для укрепления стен из двух газоблоков, а для армирования стен из одного ряда блоков шаг можно увеличить до 4 рядов.

Схема армирования постройки из газобетона

Шаг зависит от класса прочности газобетонных блоков. Для материала класса В2.0 и ниже сетку требуется прокладывать чаще, для класса 2.5 и выше – реже. Начинать укладку следует с нулевого ряда, то есть сразу с цоколя.

Полезный совет! Усадка характерна не только для газобетонных блоков, но и для стен из керамзитовых блоков и шлакоблоков.

Пошаговая инструкция по монтажу армосетки

Армировать газоблоки сеткой намного проще, чем арматуру, поскольку не нужно выполнять штробирование.

Технология укладки армосетки:

На выровненную поверхность цоколя устанавливают гидроизоляцию, после чего выполняют кладку 1-го ряда блока на раствор 10 мм. Это выполняют обязательно, даже в том случае если остальные ряды блоков будут положены на клей.
Чтобы полностью утопить армосетку в растворе, вначале выкладывают 1/2 его объема, на который выстреляют матрицу, после чего доводят слой до требуемого размера.
Ширину матрицы устанавливают на 6-8 мм больше ширины газоблока. Такие выступы дают возможность застройщику в процессе кладки контролировать, чтобы армосетка не сместилась и не была смята.
При одновременной отделкой вторым кирпичным слоем, армосетка должна доходить до ее середины.
Диаметр армостержней сетки не должен превышать толщину кладочного шва 3 мм

Если она больше, точки пересечения осторожно вбивают молотком в газоблоков.
После чего убирают щёткой пыль и кусочки блоков, наносят клеевой состав и устанавливают сверху ряд газоблоков.

Несмотря на то, что процесс армирования с использованием современных аромосеток не является сложным, к нему нужно подойти со всей ответственностью, поскольку допущенные ошибки, часто приводят к ослаблению стеновой конструкции.

Основные виды ошибок, которые допускают застройщики при армировании газобетонных стен:

Неправильно выбранная схема армирования, без учета прочностных особенностей газоблоков. Чем меньше класс прочности, тем больше нужно устанавливать слоев усиления.
Не выполнено усиление первого ряда кладки.
Не выполнено усиление проемов для дверей и окон.
Отсутствует армопояс под плитой перекрытия или кровлей.
Нарушение чередования слоев для районов с максимальными ветровыми нагрузками.

Исполнение

Рисунок 2. Способ армирования газобетона

Армировать газобетонную кладку можно с применением нескольких вариантов: обустройства монолитного пояса или укрепление выложенных рядов сеткой, металлическими стержнями. Прочность самих блоков или их несущую способность усиление не меняет.

Первый ряд

Перед проведением работ нужно определить диаметр арматуры для газобетона. Оптимальным является значение в 8 мм. Если толщина стены не больше 20 см, то металлический стержень укладывается ровно посередине ряда. Достаточно 1 фрагмента. Если же значение толщины превышает 20 см, то требуется несколько прутьев, монтированных параллельно друг другу.

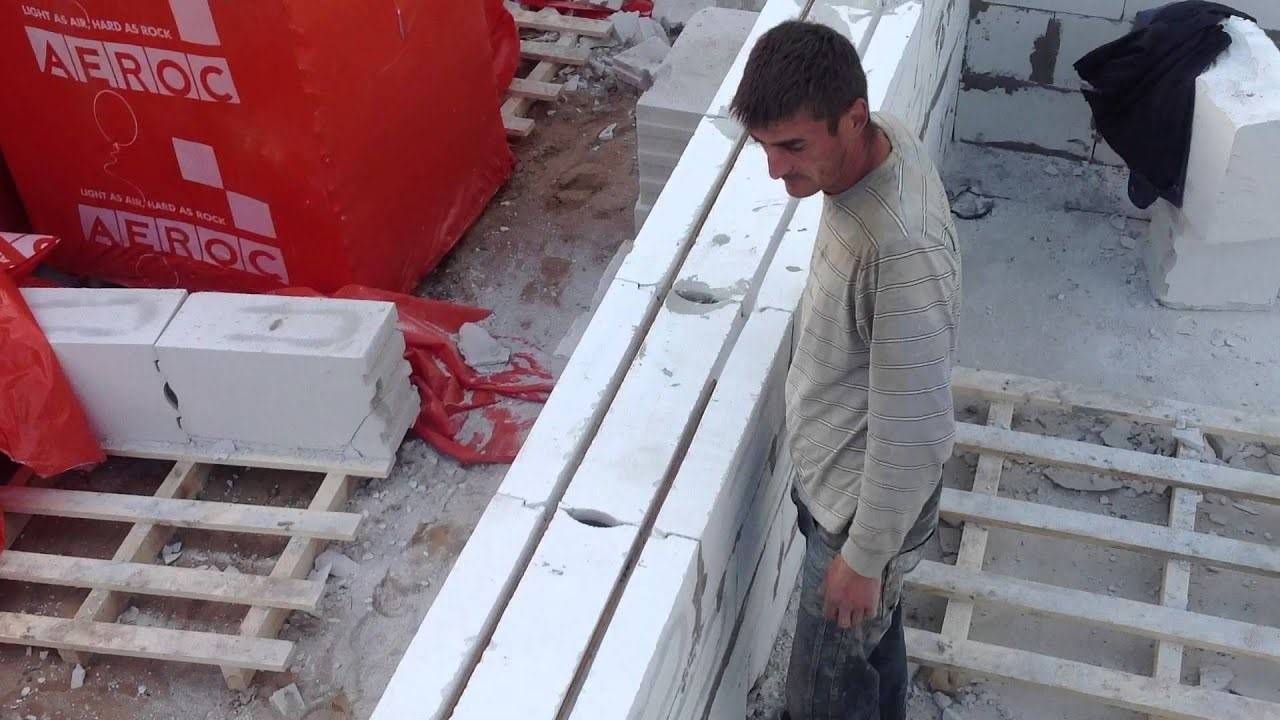

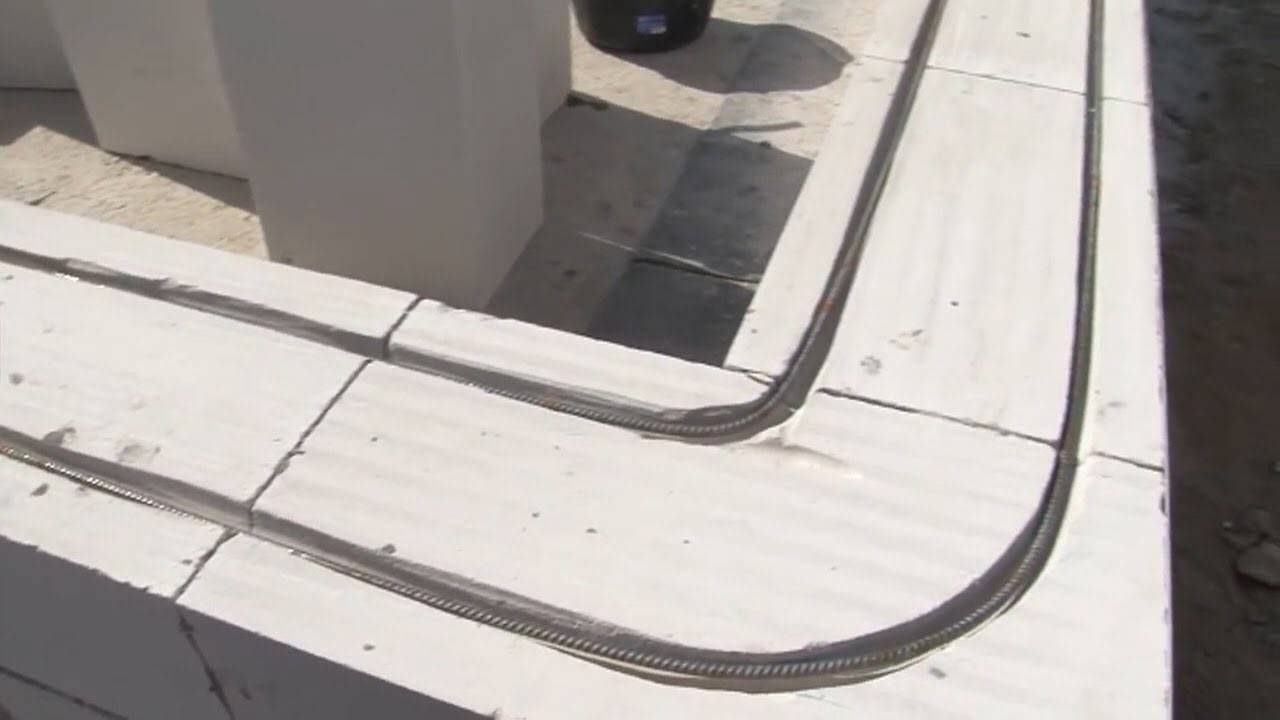

Армирование производится так: в газобетоне прорезаются штробы, причем от края кладки с обеих сторон нужно отступить по 6 см. В углах коробки они закругляются в соответствии с необходимым радиусом. Из канавки предварительно удаляется пыль, а потом в нее заливают клей. После этого монтируются прутья, а остатки клеевого состава убираются с применением шпателя.

Армирование под проемом окна

Рисунок 3. Армирование под оконными проемами

По технологии армировать нужно последний ряд газобетона перед проемом. На поверхности следует отмерить его длину. Размер арматуры при этом на 50-90 см больше. В блоке прорезается штроба с соблюдением отступа от краев. Ее сечение составляет 2,5*2,5 см. После этого канавка очищается и увлажняется, а потом заполняется клеевым составом на ½ своей высоты. Армировать проем необходимо прутьями, диаметр которых 6 мм. Сразу после проведения процедуры разрешается укладывать следующий ряд газобетона.

Армирование газобетона по вертикали

Армированный участок стены является более прочным и устойчивым к разрушению. В некоторых случаях производится вертикальное укрепление. Оно производится только в пределах первого этажа или же может охватывать всю высоту коробки здания. Армировать стены из газобетона таким способом нужно, если требуется осуществить перенос нагрузки на металлический каркас. Он также нужен, если:

необходимо увеличить сейсмостойкость конструкции;
существует потребность в увеличении несущих характеристик сооружения;
присутствуют проемы больших размеров.

Вертикально армирование газобетона проводится с применением стержней диаметром 1,4 см и более. Для крепления допускается использовать только металл. Для монтажа нужны специальные штробы. Внутри ходов прутья заливаются тяжелым бетоном. В сейсмонестабильных зонах в одну штробу можно укладывать по 4 стержня.

Размеры армирующих изделий для кладки

Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.

Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.

Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.

Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.

Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:

10х10 мм;
16х16 мм;
25х12,5 мм;
25х25 мм;
75х25 мм;
75х50 мм.

Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727

Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.

Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.

Свойства армирующих сеток

Армирование газобетонных блоков может производиться с использованием следующих 3-х видов кладочных сеток:

металлическая;
базальтовая;
стеклопластиковая.

Последняя обладает наименьшей плотностью. Ее применение в процессе армирования несущих конструкций — это неправильное решение. Она подходит только для стен, на которые не приходится слишком большой нагрузки.

Наибольшей прочностью характеризуется изделие из металла, которое считается отличным армирующим материалом, успешно используемым при кладке газобетона. Подверженность металлических изделий коррозии является их существенным недостатком. Он накладывает отпечаток на плюсы этого типа изделия, которым производится армирование кладки из газобетона.

Вместе с тем вес металлической сетки больше, чем базальтовой, поэтому она будет нагружать конструкцию дома одновременно с его основанием. Стальная сетка характеризуется пружинистостью, что вызывает определенные трудности в процессе ее монтажа в стену. Поскольку прутья сетки из металла являются острыми, то работать с этим материалом следует аккуратно.

На основе вышеперечисленных характеристик следует сделать вывод, что армированный слой газобетонной кладки лучше выполнять с использованием изделий базальтового типа. Они имеют большую механическую прочность, не уступающую конструкциям из металла. Этот тип сеток с содержанием полимерных добавок в большом количестве не подвергается коррозии, включая агрессивное воздействие окружающей среды.

Виды сеток

Ведя строительные работы из газоблочного материала, применяют три разновидности кладочной сетки для газобетона.

Оцинкованная

Вариант распространенный. Такой сетке присущи следующие качества:

высокий показатель прочности, с помощью которого сетка способна выдержать значительные нагрузки. Данный параметр непосредственно связан с параметрами ячеек – чем их размеры меньше, тем выше крепость;
длительный эксплуатационный период, превышающий пятнадцатилетний рубеж;
легкий вес, облегчающий перевозку и монтажные работы. Здесь тоже прослеживается прямая зависимость от значения прочности. Чем больше масса, тем больше нагрузок выдерживает сетка;
металлическую сетку всегда возможно отыскать в продаже, стоимость ее довольно приемлема.

Для изготовления применяются прутья, соединенные точечно сварным способом, после чего материал погружается в электролиз, чтобы проволока покрылась тонким слоем цинка.

Пластиковая и полимерная

Создает достойную конкуренцию металлической сетке для газоблоков. Изготавливается из непрерывных базальтовых полотен или пропиленового материала. Основное преимущество в том, что такая сетка не подвергается образованиям коррозии. Кроме того, материал имеет еще ряд достоинств:

продолжительный срок эксплуатации, длящийся несколько веков;
легкость применения, не требующая абсолютно никаких усилий во время выполнения монтажных работ. Материал отлично режется, способен принимать различные конфигурации;
прекрасные данные по эластичности, способность выносить высокие нагрузки на изгиб;
хорошая транспортабельность;
низкий показатель тепловой проводимости, отсутствие «мостика холода»;
легкий вес;

сетка отлично связывает газоблоки, не дает возможности растворной массе заполнить пустотные места, поддерживая таким образом теплоизоляционные свойства;
материал – отличный диэлектрик;
приемлемая цена.

Различают два формата кладочной сетки для газоблоков:

в рулоне – применяется для армирования выравнивающих слоев на гладких и ровных поверхностях. Ширина – до одного метра;
серпянка (узкие полоски) – служит для укрепления панельных стыков, углов изнутри и снаружи. Размеры различные: по ширине – 4.5 до 25 см, по длине – до 20 см.

Виды упрочнения несущих стен

Армирование стен делает геометрию строения неизменной и предотвращает конструкцию строения от дальнейшей деформации

Целесообразность определяется индивидуально. Известны три вида армирования наружных поверхностей, направленных на предупреждение образования:

Трещин вокруг проектных проемов. Проводится методом горизонтального армирования газобетонных блоков.
Температурно-усадочных трещин, характерных для зданий, возведенных в регионах с повышенным колебанием температур. Актуален при ускоренном возведении стен свежеизготовленными блоками, подверженными изменениям размеров в период усадки.
Деформаций в процессе негативных воздействий природных явлений (ураганов, землетрясений). Вид армирования – вертикальный, объединяющий в единую систему фундамент и пояс усиления верхнего уровня.

Сетка кладочная для газобетона

Главная страница » Сетка — информация » Сетки по применению » Сетка кладочная для газобетона

Некоторые производители блоков не требуют применять при кладке стены для армирования сетку кладочную для газобетона. Дескать, современный газобетон имеет достаточную механическую прочность и достаточно арматуры и то, только в местах опоры дверных и оконных проёмов.

С другой стороны, проектировщики в любом проекте дома с газобетонными стенами, чтобы избежать появления трещин при усадке дома и температурных перепадах, указывают требование применения кладочной сетки. Аргументируют они это тем, что, возникающие в этом случае, растягивающие нагрузки могут быть достаточно велики и только кладочная сетка с ними справится.

Может быть, строители просто перестраховщики?

Применение кладочной сетки: нужна или не нужна?

На самом деле, всё зависит от типоразмера газобетонного блока и вида кладки.

Если строится наружная стена из блоков 1й категории крупного формата D500 625 х 400 х 250, имеющих прочность B3,5, то армирование не требуется. Но, если та же стена строится из двух блоков по 200 мм, то армирование сеткой обязательно. Его нужно производить через каждые 3-4 ряда, даже если вы кладёте блоки не на раствор, а на клей. То же требование будет обязательным и в первом случае, если, одновременно, снаружи ведется кладка облицовочного кирпича.

Если используются блоки 3й категории D500 60 х 20 х 30, имеющие прочность В2,0, да ещё кладутся на строительный раствор, то следует обязательно использовать кладочную сетку через каждые 3 ряда.

При строительстве многоэтажных домов первый этаж должен армироваться обязательно.

Армирование газобетонных блоков позволит этого избежать.

Виды кладочной сетки для газобетона

Применяются два вида кладочной сетки:

стальная сварная сетка. Чаще всего применяются типоразмеры, мм: 50х50х4 и 50х50х3; Армирование сеткой
композитная и стекловолоконная. Она изготавливается из базальтопластиковых и стеклопластиковых арматурных стержней, располагающихся в двух взаимно перпендикулярных направлениях. Стержни фиксируются в узле контакта для создания правильной и заданной геометрии ячейки хомутами, проволокой или специальным клеем.

Небольшое видео о базальтопластиковой сетке

Альтернативные виды армирования для кладки газобетонных блоков

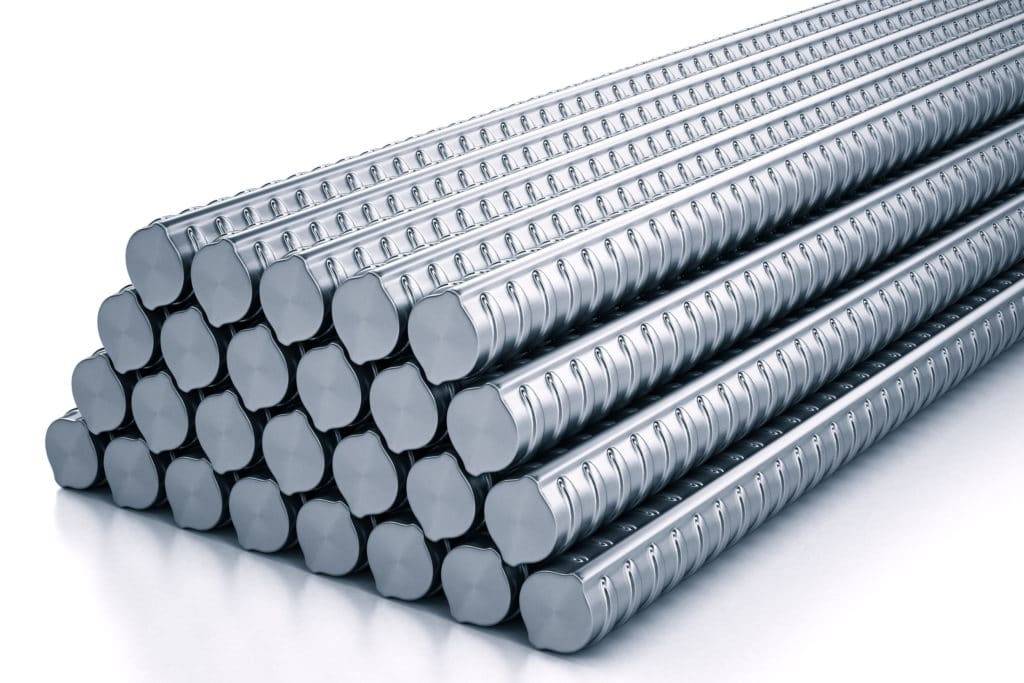

Самый распространённый альтернативный вид армирования – стальным прутом. Для укладки прута (чаще всего используется Ø8 мм) необходимо разметить (с соблюдением целого рядя требований) и выполнить штроб размером 12 х 12 мм. По местоположению штроба формируется прут. Штроб заполняется клеем (состав клея: калиброванный песок, высокопрочный цемент и специальные добавки) и туда помещается прут. Излишки клея удаляются. Дальше, на клей или строительный раствор укладывается следующий ряд блоков и т.д.

Упаковка клея

Достоинства и недостатки разных видов армирования

Армирование стальной сварной сеткой – самый дешёвый вид армирования. Используется, как правило, строительный раствор (шов толстый и применение более дорого материала – клея не оправдано). Образуются «мостки холода» через метал. Металл сетки находится под воздействием агрессивной среды раствора и приходит в негодность. Поэтому, возможно применять на внутренних стенах из крупноформатных блоков.

Армирование композитной или стекловолоконной сеткой. Высокая стоимость арматуры. Исключено пагубное действие строительного раствора на металл и образование «мостков холода». Возможно использование при возведении наружных стен.

Узнать больше про стекловолоконную сетку для армирования газобетона.

Армирование стальным прутом. Возможно для всех видов стен. При армировании блоков шириной до 200 мм применяется один ряд прута, свыше 200 мм – два ряда. Недостаток один: высокая трудоёмкость.

Армирование газобетона стальной арматурой (узнать подробнее тут).
