Конденсационные газовые котлы – принцип работы, достоинства и недостатки

Принцип работы

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

  • прикрепление дополнительных спиралей;
  • применение внутренних частей разнообразного сечения;
  • монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

  • встраивание бойлера в сам котел;
  • добавление внешних резервуаров;
  • применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

  • Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
  • ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
  • Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

Достижение максимальной эффективности

Конденсат от продуктов сгорания, который в традиционных газовых котлах является проблемой, необходим для более эффективной работы конденсационного котла. Пар превращается в конденсат при температуре меньше 50 градусов. И чем ниже температура, тем активнее происходит этот процесс.

Это означает, что максимальной экономии можно достичь, если в системе будет температура 30-50 градусов. Для сравнения обычная температура воды для отопления около 75 градусов. Восполнить недостаток температуры можно, установив большее количество радиаторов

Чтобы достичь максимальной экономии важно не только заменить отопительное оборудование, но и продумать модернизацию всей системы отопления

Если же температура воды в системе поднимается выше, то эффективность обогрева приравнивается к обычным газовым котлам.

Какая экономия от использования конденсационного котла

У меня есть два настенных газовых котла, обычный и конденсационный. Понятно, что один выкидывает водяные пары в трубу, а второй снимает с них тепло. Давайте разбираться, какая экономия между ними, ведь конденсационный котёл стоит дороже, чем обычный.

Начать нужно с системы отопления. Она бывает высокотемпературная и низкотемпературная. Если в системе отопления температура выше точки конденсации, то она высокотемпературная. Если ниже, то низкотемпературная.

Когда отопление делают грамотные монтажники, то они придумывают конфигурацию системы исходя из параметров источника тепла. В идеале система отопления должна рассчитываться и проектироваться.

Согласитесь, будет глупо ставить радиаторы под каждое окно исходя из расчётов 10 Ватт на квадратный метр, если у вас источник тепла выдаёт температуру, например, +45°C. Зимой вы просто замёрзнете.

Так как конденсационный котёл работает на низких температурах, есть смысл его устанавливать на низкотемпературные системы отопления. А если у вас, например, для комфорта в доме температура радиаторов должна быть не меньше 70°C, то смысла в установке конденсационного котла нет никакого. Вы просто переплатите за него.

При работе на температуре выше 55°C он будет работать с такой же эффективностью, как и обычный газовый котёл.

А вот если у вас низкотемпературная система отопления, например, тёплые полы, то конденсационный котёл то, что нужно. Первый плюс его использования — экономия самого котла на этапе сжигания газа.

Второй огромный плюс — возможность сэкономить на конфигурации системы отопления. Конденсационный котёл можно напрямую подключить к водяным тёплым полам, не тратя деньги на смесительные узлы. Без которых водяные полы к обычному котлу подключать нельзя.

Сколько я сэкономил

Как я писал выше, в 2020 году у меня была замена обычного котла на конденсационный. Я живу в частном доме с пристройкой. Площадь дома и пристройки примерно одинаковы. В доме установлены радиаторы, в пристройке водяные тёплые полы. Газовый котёл управляется по механическому термостату.


Вот этот термостат управляет моим конденсационным котлом

После замены одного котла на другой расход газа уменьшился примерно на 20%. Раньше мы платили 4 000 рублей в месяц, после установки конденсационного котла Viessmann Vitodens 050 стали платить по 3 000 — 3 200 рублей в месяц.

Особенности работы конденсационных одноконтурных котлов

При использовании обычного котла для отопления частного дома, в процессе сжигания газа образуется дым. Его температура составляет около 120 градусов. Дым выбрасывается в трубу, теряя значительную часть тепла, потому КПД обычных напольных газовых котлов составляет порядка 92%. Остальные 8% просто уходят вместе с топочными газами через дымоход.

В конденсационных одноконтурных котлах дым служит дополнительным источником энергии. Отдавая максимум своего тепла, он выходит из дымохода с температурой 50-60 градусов. Это достигается за счет специальной конструкции теплообменника конденсационного одноконтурного котла.

Поступаемый в котел воздух имеет определенную влажность, соответственно при его нагреве, имеющиеся частички воды превращаются в пар и именно его мы видим с дымоотвода.

При работе напольных конденсационных одноконтурных котлов, топочные газы не отводятся в дымоход, а сперва направляются к задней части теплообменника или в отдельную конденсационную камеру, куда поступает охлажденный теплоноситель. В результате разности температур, пар переходит в жидкое состояние. Процесс перехода сопровождается выделением тепла, которое передается теплоносителю. Получается, что при поступлении в ту часть теплообменника, которая расположена непосредственно возле горелки, теплоноситель уже предварительно подогрет. В результате, количество сжигаемого газа для получения необходимой температуры в системе отопления снижается.

Дополнительно ко всему, тепло с топочных газов поглощается уже при выходе из напольного конденсационного одноконтурного котла. Подобный механизм реализовывается путем использования коаксиального дымоотвода. Эффект его работы заключается в том, что горячие отводящие газы отдают свое тепло приходящему воздуху. Таким образом, в горелке с природным газом смешивается предварительно подогретый воздух, что снижает затраты энергии на его разогрев.

Принцип работы

Однокортурный котел с бойлером косвенного нагрева способен обеспечить обогрев и горячую воду в доме. Водонагреватель состоит из емкости, внутри которой находится теплообменник в виде спиральной трубы. Теплоноситель нагревается в котле и циркулирует по змеевику, нагревая его и в дальнейшем воду. Это позволяет сэкономить на электричестве.

Есть две основные схемы подключения:

  1. При помощи трехходового клапана. На выводе из газового котла стоит циркуляционный насос, который создает давление. После него ставится трехходовой клапан, соединенный с термостатом бойлера. Когда водопроводная вода нагревается, поток теплоносителя направляется на отопительную систему, как показано на фото. Приоритет в этой схеме отводится горячей воде.
  2. С помощью второго дополнительного насоса. В этом случае ГВС и система отопления подключаются параллельно, образовывая два контура. После бойлера ставится еще один насос, который управляется термостатом. Принцип включения и выключения тот же, что и в прошлой схеме обвязки. Но в этом случае у водопровода нет приоритета нагрева и он происходит параллельно.

Схема отопления с двумя насосами Так как отопление не работает летом, выпускаются комбинированные модели водонагревателей. Они дополнительно оборудованы трубчатым электронагревателем, который включается в теплое время года.

Основные схемы монтажа дымоходов для конденсационных котлов

Все схемы дымоходов для конденсационных котлов делятся на два основных типа: с забором воздуха на горение из помещения и с улицы. Естественно, в отечественной нормативной документации описаны данные типы дымоудаления и требования к ним, но в документации на котлы обычно встречаются названия согласно европейским нормам. Дымоход с забором воздуха из помещения котельной обозначается как “Bxx”, с улицы — как “Cxx”. Первый индекс меняется в зависимости от конкретной схемы, второй — от расположения вентилятора относительно теплообменника котла. Во всех современных конденсационных котлах вентилятор расположен перед теплообменником, что обозначается индексом “3”. Ниже приведены основные схемы на примере настенных котлов:

Для бытовых мощностей расчет дымохода обычно необязателен, достаточно следовать рекомендациям производителя котла по максимальной длине с учетом фасонных элементов (колен, тройников и т.п.). В случае промышленных котельных расчет дымоудаления обязателен, за ним можно обратиться к производителю дымохода.

Забор воздуха на горение из помещения

Наиболее простой способ организации отвода дымовых газов. Почти всегда применяется для котельных большой мощности: промышленных или коммерческих, когда используются котлы напольного исполнения. Так же часто встречается в бытовом применении. Два главных требования при использовании таких схем: обеспечение необходимого притока воздуха в котельную и его чистоты. Для котельных больших мощностей это обычно не является проблемой, так как указанные моменты внимательно учитываются на этапе проектирования. В частных котельных часто встречается ситуация, когда достаточный приток воздуха не обеспечен; либо осуществляется через смежные помещения, где после запуска котла продолжаются отделочные работы, что способствует присутствию в воздухе мелкодисперсной пыли и засорению внутренних элементов котла. Естественно, такого положения вещей следует избегать или использовать специальные воздушные фильтры на котлах.

В данном случае дымовая труба обязательно должна быть выведена выше уровня крыши из зоны так называемого “ветрового подпора”.

Необходимо это для того, чтобы исключить влияние колебаний давления воздуха на процесс дымоудаления.

Горелка Premix

Горелка так же является важным компонентом любого котла, в том числе конденсационного. Список задач, за которые она отвечает:

  • Обеспечение точных пропорций смешения топлива с окислителем (воздухом).
  • Качественное перемешивание газовых составляющих.
  • Обеспечение экологичности горения.

Первые два пункта необходимы для повышения полноты сгорания топлива и, соответственно, общего КПД котла. Подробно разберем их ниже.

В третьем пункте, в конечном счете, подразумевается снижение выбросов вредных веществ в атмосферу. В горелках современных конденсационных котлов это достигается за счет сравнительно малых температур горения, что снижает количество образующихся соединений азота и серы. Для достижения необходимых показателей по мощности при снижении температуры площадь пламени в таких горелках обычно достаточно велика.

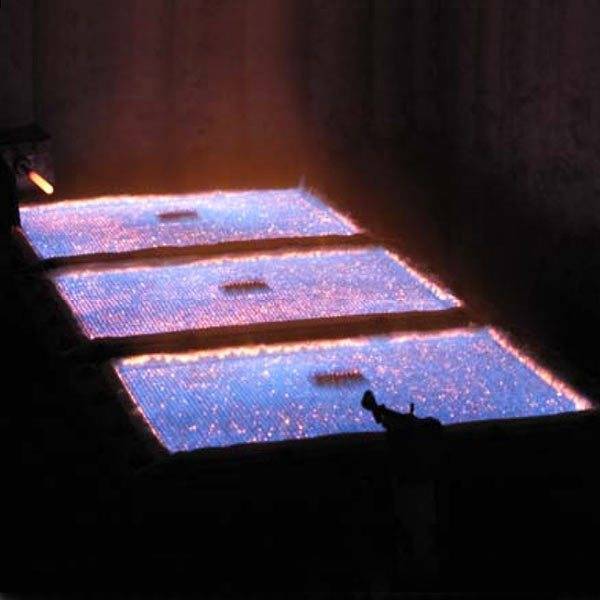

Наиболее распространены два варианта организации поверхности для горения. Цилиндрическая: И плоская:

цилиндрическая горелка premixплоская горелка premix

Увеличение поверхности горения так же обеспечивает большую площадь инфракрасного излучения при работе горелки на малой модуляции мощности.

Сам материал поверхности представляет собой ячеистую структуру из металла либо керамики.

Ячеистость обеспечивает дополнительное перемешивание газа с воздухом. Но основное смешение и контроль его пропорций в современных котлах происходит до горелки — в узле “газовый клапан/вентилятор/трубка Вентури”. Его схематичное изображение представлено ниже.

Подобные системы носят общее название “Premix”, то есть система с предварительным смешением. Точное поддержание пропорции воздух-газ обеспечивается за счет приблизительно равных давлений в точке смешения. Причем эта пропорция поддерживается в широком диапазоне расходов смеси и модуляции котла.

Таким образом общую схему можно описать по пунктам:

  1. Вентилятор создает высокую тягу, обеспечивая точный расход воздуха в соответствии с требуемой мощностью.
  2. Трубка Вентури обеспечивает выравнивание давлений газа и воздуха в точке смешения.
  3. Газовый клапан поддерживает оптимальную пропорцию газ-воздух в широком диапазоне скоростей вентилятора.
  4. Полученная газовоздушная смесь поступает на поверхность горелки, где происходит дополнительное перемешивание.
  5. Смесь поступает в область горения. Причем горение происходит с температурой, достаточно низкой для обеспечения низких выбросов вредных веществ, но при это с высокой суммарной мощностью.

Подводя итог, можно сказать, что конструкция конденсационного котла и принцип его работы не так и сложен. Однако, каждый отдельный элемент требует большого внимания при проектировании. Правильный выбор материала теплообменника, его геометрия, надежные компоненты газово-воздушного тракта — залог эффективной работы и долговечности котла. По сравнению с любым традиционным котлом, конденсационный обеспечивает большие КПД во всех режимах работы. Теплообменник изготовленный из нержавеющей стали обеспечивает долгий срок службы оборудования (вплоть до 50-ти лет) без снижения эффективности при любом качестве топлива и теплоносителя.

Рассмотрим, как описанные выше принципы и технические решения используются в газовых конденсационных котлах HORTEK.

Спектр котлов HORTEK составляют три линейки оборудования:

HORTEK Q — бытовые настенные котлы мощностью 25-60 кВт с вариантами исполнения со встроенным бойлером ГВС HORTEK XL — настенные котлы промышленной серии 60-120 кВт с возможностью установки в каскад до 960 кВт HORTEK HL — напольные котлы промышленной серии до 910 кВт с возможностью установки в каскад.

Принцип работы конденсационных котлов

Давайте рассмотрим принцип работы конденсационного газового котла и узнаем, за счет чего он получает дополнительную энергию. Мы уже говорили, что здесь используется принцип конденсации влаги из продуктов сгорания. Если взяться за дымоходную трубу, то мы обнаружим, что она теплая, а в некоторых случаях даже горячая (все зависит от эффективности оборудования). Именно эту тепловую энергию мы и можем отобрать в отопительную систему.

Работает конденсационный котел следующим образом:

Именно наличие второго теплообменника, в котором горячий пар конденсируется и отдает оставшуюся энергию, обуславливает такой высокий КПД всей системы.

  • Газовая горелка выделяет тепловую энергию, которая поглощается основным теплообменником;
  • Продукты сгорания поступают в конденсационный теплообменник большой площади;
  • Проходящий через конденсационный обменник холодный теплоноситель вызывает образование конденсата, забирая тепловую энергию из водяного пара;
  • После этого теплоноситель поступает в основной теплообменник.

Для некоторых может остаться непонятным то, откуда вообще берется водяной пар. Ничего странного здесь нет – он образуется в результате сгорания природного газа. Если мы внимательно посмотрим на химическую формулу протекающей здесь реакции, то мы увидим в ее результатах два основных компонента – это водяной пар и углекислый газ. Именно пар и содержит необходимую нам тепловую энергию.

Конденсационный котел отличается повышенным КПД. Это становится возможным за счет более полного отбора тепла из продуктов сгорания. Производители утверждают, что КПД составляет до 115%, но против законов физики не пойдешь – нельзя получить больше энергии, чем ее затрачено. И столь высокий КПД – это всего лишь маркетинговая уловка, нацеленная на увеличение продаж. В действительности же КПД достигает 98%.

Создавая конденсационный котел, разработчики сделали все возможное, чтобы оборудование получилось экономичным и энергоэффективным. Но эффективность напрямую зависит от температуры теплоносителя в обратной трубе. Чем она ниже, тем лучше, оптимальный показатель – от +30 до +40 градусов. Если же температура будет высокой, никакой конденсации не будет – тепло улетит в атмосферу, а КПД упадет. Поэтому теплоноситель сначала поступает в конденсационный, и лишь потом в основной теплообменник.

Иными словами, для того чтобы можно было экономить на газовом топливе за счет высокого КПД, необходимо создать отопительную систему со сравнительно низкой температурой теплоносителя – оптимальным соотношением станет +30 градусов на обратной трубе и +50 на подающей.

Особенности и принцип работы

Описываемые устройства способны обеспечивать тепловой энергией вспомогательные ветки – например, «теплый пол». Более того, их эксплуатационный срок вдвое больше, чем у обычных моделей, а конфигурационный и производительный диапазоны в разы шире.

Мощность котлов напрямую зависит от типа установки:

  • если прибор напольный, то до 35-ти киловатт;
  • если навесной, то до 100 киловатт.

Главным элементом  является теплообменник. В традиционных моделях он один, в то время как в конденсационных – два.

Более того, они могут быть:

  • совмещенными (на две ступени);
  • раздельными.

В данном случае первый теплообменник функционирует таким же образом, как в обычных отопительных приборах. Тепловая энергия, образуемая посредством сжигания газа, нагревает поверхность обменника, проходя через него, и рабочую жидкость, двигающуюся по его внутренним полостям. К слову, температура этого первого теплообменника никогда не падает ниже той самой точки росы. А вот второй теплообменник прогревается теми же газами, но рабочая жидкость, идущая по нему, поступает уже из «обратки».

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла необходимо выполнять с учётом следующих правил и требований:

рекомендуется выбирать хорошо вентилируемое помещение для установки котла, отвечающее всем требованиям пожарной безопасности: высота потолков не менее 2,2 м, объём помещения – от 7,5 м3, площадь вентиляционного окна 0,025 м2;
расположение котла должно быть строго вертикальным;
перед выполнением крепления, важно разметить место для установки, чтобы подвести необходимые коммуникации заранее и продумать этапы установки;
крепить котёл нужно на специальный каркас, который имеется в комплекте поставки (только для высшего класса оборудования), либо на монтажную планку;
дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали;
горизонтальная часть дымохода от котла должна идти с небольшим наклоном в сторону помещения;
организовать отвод конденсата можно следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией.

Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

  1. Отвод конденсата выполнен за пределы отапливаемого пространства. В холодный период года это может быть чревато образованием ледяной пробки в трубке, в результате чего возрастёт вероятность выхода из строя котла.
  2. Отвод конденсата выполняется в непредназначенную для этих целей ёмкость или вовсе не организован. Это является большой ошибкой, так как в конденсате могут содержаться токсичные или едкие вещества, требующие специальной утилизации.
  3. Конструкция касается нагреваемой частью легко воспламеняемых или горючих веществ, что приводит к нарушению правил противопожарной безопасности.
  4. Подключение газа выполнено без применения специальных герметизирующих прокладок, не установлены газовые фильтры. Последствия могут быть следующими: утечка газа либо засорение горелки внутри камеры сгорания соответственно. Эксплуатация при таких ошибках запрещена, так как повышается уровень взрывоопасности в помещении.
  5. Не соблюдён угол наклона котла, который указан в требованиях по установке производителем. Это приведёт к нарушению режимов конденсации и циркуляции, может вызвать повышенный расход газа или снижение мощности нагрева.
  6. Установка газового счётчика, который не соответствует мощностным характеристикам котла. В таких случаях либо будет недостаточным поток газа, либо выйдет из строя сам счётчик с вероятностью утечек.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

 И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

  • Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
  • Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

  • при сгорании природного газа – 11%;
  • при сгорании сжиженного газа (пропан-бутан) – 9%;
  • при сгорании дизельного топлива (солярки) – 6%.

Лучший газовый котёл

Этот вопрос мне задают 90% заказчиков. Женя, какой котёл лучше ставить, может у тебя есть свой рейтинг?

Есть, мы даже видео сделали: 5 лучших настенных газовых котлов.

Проблема в том, что это наш рейтинг подходит для нашего региона. Я считаю, что самый лучший газовый котёл это Viessmann Vitopend 100 и конденсационный Viessmann Vitodens 050.

Но если в вашем регионе не обслуживаются котлы Viessmann, то для вас они будут худшими. Кто его будет ремонтировать, если он сломается? Где искать запчасти?

Лучшим будет тот котёл, на который можно без проблем купить запчасти. И в любое время найти мастера. Если нет знакомых мастеров, ставьте те котлы, которые обслуживает ваш горгаз.

Специфика эксплуатации

Чтобы перевести систему отопления с обычного котла на конденсационный, просто подключить к имеющимся коммуникациям новый агрегат недостаточно: кроме того, что для замены любого газового оборудования нужно взять разрешение, так ещё и сам процесс его эксплуатации потребует соблюдения некоторых правил.

Требования к системе отопления

Схема низкотемпературного отопления Поскольку для конденсации пара используется уже прошедший по трубам охлаждённый (30–50 °С) теплоноситель, работать с максимальной отдачей такие котлы будут только в низкотемпературных системах – к ним относятся тёплые полы, стеновые панели, капиллярные маты и батареи с увеличенным числом секций.

В системах, функционирующих в высокотемпературном режиме (60–80 °С), конденсационные агрегаты теряют существенную часть эффективности, до 6–8 %.

Однако говорить, что они совсем не годятся для стандартного радиаторного или лучистого отопления нельзя, ведь даже в них поддерживать слишком высокую температуру (50–55 °С) обогрева жилого дома большую часть времени просто нет необходимости – за исключением нескольких морозных недель за целый период.

Поэтому, в межсезонье конденсационник может полноценно обслуживать и стандартные системы – просто, когда наступит сильное похолодание (-25–30 °C), он перейдёт в усиленный режим работы. Процесс конденсации при этом прекратится и КПД упадёт, но всё равно он на 3–5 % будет выше, чем у конвекционных агрегатов.

Образование конденсата

Пример отвода и нейтрализации конденсата. Следующий важный нюанс, который многие пользователи отмечают как недостаток – котлу необходима ежедневная утилизация отработанного конденсата.

Количество конденсата можно определить из расчета 0,14 кг на 1 кВт/ч. Так, например, агрегат мощностью 24 кВт, который в среднем работает с нагрузкой 40–50 % (благодаря точной регулировке параметров, исходя из погодных условий, может задействоваться и меньшая часть ресурса), выделяет около 32–40 л в сутки.

  • центральная (поселковая, городская) канализация – конденсат можно просто сливать, при условии, что его разбавили в пропорции минимум 10:1, а лучше 25:1;
  • локальная очистительная станция (ЛОС) и септик – конденсат предварительно должен проходить через процедуру нейтрализации кислоты в особом резервуаре.

Наполнителем для нейтрализатора, как правило, служит мелкая минеральная крошка совокупным весом от 5 до 40 кг. Менять её придётся вручную каждые 1–2 месяца. Также есть модели со встроенными нейтрализаторами, попадая в которые, конденсат автоматически ощелачивается и самотёком отводится в канализацию.

Пример применения компактного нейтрализатора при производстве небольшого к-ва конденсата.

Дымоход

Для удаления продуктов сгорания на конденсационные котлы устанавливают облегчённые дымоходы, не требующие строительства более традиционного аналога. Обычно под понятием «облегчённые» подразумеваются коаксиальные дымоходы – объединены в конструкцию по принципу «труба-в-трубе».

Коаксиальный дымоход одновременно используется как для выброса дыма (через внутреннюю трубу), так и для подачи воздуха (через пространство между внутренней и внешней трубой). За счёт такой конструкции он не забирает кислород из помещения, а также повышает КПД котла, т. к. воздух подогревается ещё до поступления на горелку.

Монтаж такого дымохода относительно прост: единственная сложность – необходимость размещения под небольшим углом (3–5 °) к улице. Это делается для того, чтобы весь скапливающийся на стенках внутренней трубы конденсат не попадал обратно в камеру сгорания и на первичный теплообменник котла, многократно снижая срок службы уязвимых к кислотности агрегатов.

Дымоходные трубы для конденсационных агрегатов изготавливаются из лёгких антикоррозийных материалов – нержавеющей стали и жёстких полимеров (пластика): при низких температурах отработанного газа они не деформируются, не плавятся, а также не выделяют в атмосферу каких-либо загрязняющих веществ.

4 Преимущества конденсатных обогревателей

Объясняется это тем, что в этом случае применяется несколько другая формула расчетов. У температуры сгорания существует две крайние точки: высшая и низшая. Высшее значение получается из суммы низшей и температуры образования конденсата.

Полученный результат и определяет коэффициент полезного действия. Тепло, относящееся к низшему показателю, в полном объеме используется в первом теплообменнике. Тепловая энергия, получаемая путем конденсации, составляет от 8 до 11% от общего объема тепла.

Поэтому и получается окончательный результат от 108 до 111%. Конденсационные котлы имеют и ряд других преимуществ:

  1. 1. Обогреватели небольшой мощности обладают небольшими размерами и не занимают много места в квартире или загородном доме.
  2. 2. Расход топлива на 35% меньше, чем у обычных агрегатов.
  3. 3. Котел можно подобрать точно под расчетные параметры и не переплачивать за лишнюю мощность.
  4. 4. Конденсатное оборудование на 70% более экологичное, чем обычные газовые котлы.
  5. 5. Вместо металлических дымоходов, можно устанавливать более дешевые пластиковые трубы, так как выхлопные газы обладают низкой температурой.


Главный недостаток — это высокая цена

Необходимо продумать способ отвода конденсата из-за наличия в нем кислоты. Котел средней мощности за сутки образует около 35 литров конденсируемой жидкости. К негативному фактору можно отнести низкую температуру нагрева воздуха в помещении.

Для правильной работы котла необходимо, чтобы температура теплоносителя в обратном трубопроводе не превышала 40 °C. Поэтому если в отоплении нет системы «теплый пол», то для обогрева следует ставить дополнительные батареи. В регионах с сильными морозами конденсационные котлы для обогрева помещений будут неэффективны.
