Котлы на жидком топливе – принципы работы и расчет расходов топлива

Особенности монтажа жидкотопливного агрегата

Жидкотопливные котлы относятся к сложным и потенциально опасным системам. Лучше всего чтобы их монтажом занимались специалисты в строгом соответствии с инструкцией, приложенной к прибору

При установке оборудования следует обращать особое внимание на некоторые этапы

Этап #1 — обустройство трубопроводов

В большинстве устройств выход на отопительную систему оборудован с двух сторон, что существенно облегчает процедуру монтажа. Поэтому один из них используется по назначению, на втором обустраивается так называемая аварийная сборка. Конструкция предназначена для защиты котла от чрезмерно высокого давления. Как только оно становится опасным, срабатывает защитный клапан. Лучше всего вывести от клапана шланг или дренажную трубу и соединить их с канализацией. Нужно помнить, что между аварийной сборкой и котлом не должно быть никаких дополнительных вентилей.

Этап #2 — подбор циркуляционного насоса

Он предназначен для поддержания циркуляции теплоносителя в системе. Устройство может быть установлено как на трубы возврата, так и на подачу. Это зависит от схемы монтажа. В некоторых котлах для подключения насоса предназначены отдельные провода. Их мощности может не хватить для нескольких устройств, тогда они подключаются к розетке независимо от отопительного прибора. Каждый насос должен быть установлен строго в определенном положении, которое указано в паспорте к устройству.

Для подключения жидкотопливного котла необходимо установить и подключить несколько элементов, представленных на схеме

Этап #3 — монтаж сетчатого фильтра для очистки воды

Такое устройство следует обязательно установить по ходу движения жидкости перед насосом. Система очищает воду от достаточно мелких механических частиц, которые всегда присутствуют в жидкости. Со временем они повреждают насос и забивают трубы внутри котла или в системе отопления, что приводит к выходу системы из строя и последующему дорогостоящему ремонту. Гораздо дешевле установить фильтр. Обслуживание его сводится к регулярной очистке устройства раз в несколько месяцев.

Этап #4 — установка трубы дымохода

От того, насколько правильно проведен монтаж конструкции, зависит эффективность работы котла. При ошибках в установке он будет часто забиваться копотью и сажей, работать с перебоями.

Самыми распространенными ошибками при монтаже дымохода считаются:

• Использование неразборных соединений. Для нормального функционирования системы ее необходимо чистить как минимум один-два раза в год, что крайне сложно или даже невозможно осуществить для цельной неразборной конструкции.
• Зауженный диаметр дымохода. В этом случае, чем длиннее труба, тем быстрее она будет забиваться сажей. Потребуется слишком частая очистка конструкции.
• Отсутствие контруклона, который создается для предотвращения попадания в котел конденсата.
• Использование гибкой металлической гофры для отведения газов. Такая система ненадежна. При ее прогорании отработанные газы начинают поступать в помещение, что недопустимо.

Для жидкотопливных котлов могут быть оборудованы коаксиальные или же традиционные дымоходные трубы. В любом случае конструкция изготавливается и устанавливается с соблюдением всех стандартов.

Специалисты рекомендуют оборудовать емкости для топлива специальными кранами, расположенными в нижней части бака. Так можно будет без проблем сливать конденсат

Этап #5 — монтаж емкостей для топлива

Баки могут быть установлены в котельной или же в любом другом месте. Первый вариант предпочтительнее, поскольку топливо даже в самые сильные холода не замерзает и не парафинится. В этом случае не нужно забывать о пожарной безопасности.

Емкости без повысительного топливного насоса должны находиться минимум на 30 см выше нижнего уровня котла. Если основной бак находится на улице или вкопан в землю, в котельной обязательно устанавливается промежуточная емкость, в которой топливо будет отогреваться и смогут осаждаться ненужные примеси.

Этап #6 — заполнение водой отопительной системы

Процедура выполняется при полностью открытой запорной арматуре. Давление при этом должно составлять порядка 1,5-2,5 бар. После того, как система заполнится, подключение между водопроводом и котлом отключается, иначе вода из системы отопления загрязнит водопроводную. Чтобы не повредить оборудование, не рекомендуется добавлять в теплоноситель различные ингибиторы. Впоследствии уровень воды в системе постоянно контролируется. Способ подпитки системы водой объяснит специалист, устанавливающий отопительный прибор.

Приборы, работающие на жидком топливе, должны быть расположены на твердом негорючем основании, которое может выдержать вес прибора и теплоносителя

Отработка от масла

Достаточно недорогое, а иногда и бесплатное горючее. Но только если есть свободный доступ к станциям технического обслуживания. Под эту энергоемкую жидкость на сегодня в продаже котлов нет. Такое оборудование сделано или переделано вручную для сжигания масляной смеси. Следовательно, найти специалиста для настройки правильного горения отработки крайне сложно. Отработанное масло содержит абсолютно все смеси, заливаемые в автомобиль, в том числе и ядовитые антифризы. Котел, в котором используется отработка, дымит, требует регулярной очистки, и его эксплуатация может привести к возгоранию помещения.

Обзор производителей

Производителей дизельных котлов множество. Есть отечественные, из ближнего, дальнего зарубежья. Предложений столько, что выбрать трудно. В таком случае принято ориентироваться на самые популярные.

Дизельные котлы Kiturami (Китурами)

Удобны для отопления дач и домов с нерегулярным проживанием. Работают автономно, используется туброциклонная горелка – одна из последних разработок, которая позволяет экономить топливо. Есть возможность контролировать как температуру в помещении, так и температуру теплоносителя, встроена система самодиагностики.

Мощность котлов на дизельном топливе Kiturami (Китурами) от 10,5 до 34 кВт, расход топлива от 1,13 литр/час до 4,3 литр/час. Есть двухконтурные модели, с возможной подачей горячей воды от 3,8 литра/мин до 20 литр/мин.

Дизельные котлы Kiturami (Китурами)

Котлы «Будерус»

Кампания Buderus (Будерус) выпускает котлы на дизельном топливе из стали и чугуна. Популярны чугунные котлы модели Logano G  (Логано) . Есть мощностью от 25 кВт до 95 кВт. В другой линейке есть более мощные до 1200 кВт.

Работают на стандартном дизельном топливе или на горючем с пониженным содержанием серы. Интересны тем, что в модификации Unit горелки оптимизируют топливную смесь, добиваясь почти полного сгорания газа, что уменьшает образование сажи и количество выбросов. Эти агрегаты имеют простое управление, легкую установку требуемых параметров работы. Интересна может быть возможность расширения функционала автоматики путем установки дополнительных модулей (не нужно менять блок автоматики в целом, а лишь докупить блок, который обеспечивает интересующие вас функции).

Котлы «Будерус» на дизельном топливе

Стальные котлы Buderus Logano S выпускаются только промышленных мощностей – от 450 кВт мощности. Это промышленные агрегаты работать могут на двух видах горючего — газе и жидком топливе.

Navien

Корейские дизельные котлы Navien (Навьен ), выполнены в виде прямоугольника. Их дизайн больше похож на европейский. Отличительная черта —  небольшие габариты.

В котлах с маркировкой Navien KG имеется предварительный подогрев топлива перед подачей в форсунку. Наддувной вентилятор подает топливо под достаточно высоким давлением, чем обеспечивается также эффективное удаление продуктов горения в дымоход. Теплообменник из нержавейки, и адаптированный под российское топливо фильтр, который имеет сменные картриджи для простой и быстрой очистки или замены. Пульт управления русифицированный, автоматика защищена специальной микросхемой на входе, которая позволяет котлу работать без сбоев при параметрах сети 230 В ±30%.

Потому котлы на жидком топливе Navien достаточно популярны: производители учли многие особенности сетей нашей страны. Мощность от 13 кВт до 40 кВт, расход топлива от 1,46 литр/час до 4,65 литр/час, производительность по горячей воде – до 22,9 литр/мин

Дизельные котлы Navien

Saturn (Сатурн)

Котлы Saturn (Сатурн) – агрегаты еще одной корейской фирмы. Работают на дизельном топливе и керосине, использовать отработанное топливо производители не советуют. Отличаются наличием медного теплообменника (труба длиной 20 метров и диаметром 15 мм). Радуют обладателей тихой работой, минимальными размерами. Их можно ставить в жилом помещении. Мощность дизельных котлов Saturn (Сатурн) от 13,5 кВт до 35 кВт, расход топлива от 2,01 литр/час до 4,54 литр/час.

Котлы на жидком топливе Saturn (Сатурн)

Если сравнить с котлами Navien, налицо больший расход топлива на отопление при практически тоже мощности оборудования.

Котлы на жидком топливе Ferroli

Ferroli выпускает битопливные котлы. Они работают на газе и/или на жидком топливе. Корпус и теплообменник – чугунные. Корпус изолирован слоем стойкого к температурам материала. В модели GN2 N выпускается мощностью от 106 кВт до 252 кВт, масса от 360 кг до 780 кг.

Котлы на жидком топливе Ferroli

Чугунные котлы модели GF N работают на твердом и жидком топливе. Мощность котлов этой линейки от 12,7 кВт до 27,5 кВт. Оборудованы системой защиты от перегрева и предохранительным клапаном, в топке можно сжигать как крупные, так и мелкие куски древесины, переключать ее в режим «жидкого топлива». Эти модели только одноконтурные (воду не греют).

В принципе, уже из этих марок можно выбрать оборудование для любых условий и потребностей, а их на рынке еще не один десяток, а может, и не одна сотня. Так что вооружитесь терпением, и выбирайте. Удачи!

Перечень популярных производителей и моделей

На российском рынке представлено несколько десятков моделей котлов на жидком топливе, пригодных для установки в коттеджах или небольших производственных помещениях. При подборе следует учитывать состав комплекта. Некоторые изготовители не оснащают оборудование горелками, позволяя покупателю выбрать тип топлива. В рамках одной модели предлагаются котлы с различной мощностью, что упрощает производство и обеспечивает снижение цены.

Kiturami Turbo 13R

Дизельный котел оборудован основным радиатором из стали и дополнительным теплообменником для горячего водоснабжения из медного сплава. Расход топлива в номинальном режиме составляет 2,25 л в час. В базовое оснащение входит термостат для регулировки параметров работы. Агрегат рассчитан на напольный монтаж, способен обогревать помещения площадью до 120 м², оборудован открытой камерой для сжигания топлива и системой защиты от перегрева воды. Температура жидкости на выходе достигает +85°С.

Kiturami Turbo 13R – дизельный котел с радиатором.

Ferroli Atlas 32

Агрегат может работать со сменными горелками как на дизельном топливе, так и на природном газе. Теплообменник выполнен из чугуна. Средний КПД составляет 94,3%. Мощность котла – 32 кВт. Производительности хватает для помещений площадью до 240 м². Камера сгорания закрытого типа с турбиной, диаметр дымохода составляет 120 мм. Оборудование ставится на пол.

ACV N3

Напольный котел с открытой камерой сгорания и 1 контуром рассчитан на здания площадью до 408 м². оборудование может подключаться к линии газоснабжения или работать на жидком топливе. Открытая камера сгорания имеет выходной канал диаметром 150 мм. Предусмотрен расширенный набор систем безопасности. Котел поддерживает летний режим. Рабочее давление в контуре составляет 3 бара.

ACV N3 – напольная модель котла.

Nortec B70 (WB 40)

Оборудование рассчитано на использование отработанного масла и может отапливать помещения площадью до 700 м². Реализован режим работы с прогревом теплоносителя до +110°С. Котел оснащен камерой сгорания со сферической донной частью. Предусмотрен рассеиватель потока жидкости для предотвращения локального перегрева радиатора или стенок топки. Оборудование весит 350 кг и ставится на фундамент. Корпус и дверцы покрыты слоем теплоизолирующего материала.

ACV Delta Prо S 25

Напольный котел оборудован 2 контурами. В качестве топлива может использоваться солярка или природный газ. Оборудование прогревает теплоноситель до +90°С, давление жидкости доходит до 7 бар. Топка открытого типа. Для отвода продуктов сгорания необходим дымоход диаметром 100 или 120 мм. Котел оснащен защитой от перегрева и поддерживает летний режим работы, подходит для строений, имеющих площадь до 210 м².

ACV Delta Prо S 25 – котел с двумя контурами.

EnergyLogyc

Компания предлагает водогрейное оборудование, рассчитанное на использование отработанных масел, дизельного топлива, керосина или мазута. Корпус из углеродистой стали оснащен съемной панелью для очистки и обслуживания. Радиатор омывается потоком воды, что исключает локальные перегревы или прогорание металла. В комплект поставки входит дозирующий насос. Объем порции горючего зависит от сорта топлива. Предусмотрены насос для камеры сгорания и система предварительного подогрева топлива, позволяющая ставить бак за пределами помещения.

Buderos Logano

Напольные чугунные котлы серии Logano могут работать на жидком горючем и газе. Конструкция камеры сгорания и теплоизоляция обеспечивают КПД до 95%. В конструкции предусмотрена дверца для ревизии и очистки оборудования. Установка может работать совместно с электрическими водонагревателями серии Logalux. Котлы оснащаются регулируемыми опорами. За счет использования серого чугуна теплообменники выдерживают перепады температуры без риска растрескивания.

Buderos Logano – напольный чугунный котел.

Fondital Capri

Итальянский производитель Fondital предлагает несколько линеек котлов на жидком горючем:

1. Серия Capri R предназначена для отопления помещений, оснащается открытой герметичной топкой с раздельными каналами для подачи воздуха и отвода газов.
2. Оборудование Capri B отличается установкой бойлера для горячего водоснабжения.
3. Серия Capri C оснащается проточным радиатором для прогрева воды. Котлы имеют чугунные корпуса и устанавливаются на пол. Их мощность варьируется в пределах от 24 до 43 кВт.

Топливо и его виды

В настоящее время рынок предлагает богатый выбор различных видов топлива для обогрева дома. Каждому виду присущи как положительные, так и отрицательные моменты. Рассмотрим наиболее востребованные виды топлива:

Дизельное топливо

Считается чуть ли не самым популярным видом топлива для обогрева частного дома. И это не напрасно, оно обладает большим преимуществом — почти самым большим коэффициентом полезного тепла, получаемого при сгорании сырья.

Такое возможно благодаря разработке и проектированию котла таким образом, что расходуется топливо эквивалентно получаемому теплу.

Если до газопровода далеко, то дизельное топливо лучший вариант для отопления индивидуального дома.

Безопасность, заложенная на стадии проектирования котлов, работающих на дизельном топливе, может позволить оставить дом во время работы котла. Посещение котельной понадобится только при дозаправке горючим. Топливо завозится бензовозами в том объеме, который необходим для бесперебойной работы системы отопления. Что является преимуществом по сравнению с привозным газом.

Каменный уголь

Известное и давно применяемое топливо, обладающее большой теплоемкостью. В настоящее время популярность его применения падает. Причина в имеющихся недостатках при его использовании:

• неудобство его хранения (требуется отдельное сухое помещение);
• способность к самовозгоранию;
• проблемы с утилизацией шлака (отработанный материал).

Пеллеты

Это альтернативное топливо становится стремительно популярным. Получают его в результате сбора стружки, опилок и других отходов на лесопилках, путем дальнейшего дробления крупных частиц и последующего прессования. Этот вид топлива, как и дрова, относится к возобновляемым ресурсам.

Пеллеты отлично зарекомендовали себя во многих странах мира благодаря своим качествам:

• имеют один их самых высоких кпд;
• невысокая стоимость;
• обладают высокой пожаробезопасностью.
• удобство в хранении и транспортировке.

Фасуют их в мешки весом в 15 или 20 кг.

Котлы, в которых используют пеллеты, имеют хорошую защиту от непредвиденных возгораний и повреждений.

С каждым годом количество заводов, производящих пеллеты, увеличивается. Отопительное оборудование развивается, становясь все более безопасным и продуктивным.

Хотя этот вид уступает топливу из нефтепродуктов, но, в сравнении с другими видами, это топливо имеет большой шанс стать лидером.

Дрова

Некогда самый популярный вид топлива для отопления частного дома сейчас стремительно сдает свои позиции. На это есть объективные причины, дрова проигрывают в сравнении с другими видами топлива. Потребитель уже не хочет мириться с недостатками, им присущими:

• трудно найти хорошие сухие дрова;
• более высокая цена;
• неудобно хранить;
• трудности перевозки;
• необходимо распиливать и колоть.

Все это доставляет неудобства, что делает использование дров крайне невыгодным и не оправдывающем себя топливом.

Учитывая эти факторы, все больше потребителей делают свой выбор в пользу дизельного или керосина, отказываясь от использования дровяного котла.

Газ

Газ — отличное сырье для отопления помещений. Однако, применение его не всегда самый выгодный вариант. Причины могут быть разными, но основная состоит в том, что газом выгодно обогреваться только при условии подключения к газопроводу. Учитывая, что до полной газификации еще далеко, применение привозного топлива становится менее удобным, так как появляются и другие факторы. К примеру:

• зависимость от газовых служб;
• зависимость от поставщика;
• разброс цен на сжиженный газ;
• неопределенность со сроками или полная невозможность подключения к газопроводу.

Учитывая все это, газ, как топливо для обогрева индивидуального жилья, проигрывает тому же дизелю, которое возможно приобрести самим в необходимом объеме.

Керосин

Как и дизельное, этот вид топлива обладает большим коэффициентом полезного выделяемого тепла.

Котлы, работающие на керосине, отличаются рядом преимуществ:

• Относительно небольшой стоимостью.
• Хорошей безопасностью, заложенной еще на стадии проектирования. Благодаря чему отпадает необходимость постоянного контроля за отоплением. Что позволит оставить дом на какое-то время.

Само топливо отличается следующими плюсами:

• Удобно хранить.
• Не самовоспламеняется (при условии соблюдения правил безопасности).

Большим положительным моментом керосина является его доступность. Что позволяет его, как и дизельное, приобретать по мере необходимости и рассчитать доставку в соответствии с собственными потребностями в необходимом объеме.

Возможность совершать закупки периодически позволяет более рационально планировать семейный бюджет.

Рекомендации по выбору дизельных котлов для загородных домов

Отопительные котлы для дома, на дизельном топливе, представлены в большом ассортименте. Для неподготовленного покупателя, самостоятельный выбор, может стать настоящим испытанием.

Дизельное котельное оборудование для дома, подбирают по нескольким рабочим характеристикам:

• Тип теплообменника – предлагаются котлы, оснащенные чугунным или стальным теплообменником.
• Особенности работы – котлы на дизельном топливе для отопления частных домов, загородных коттеджей, выпускаются в классическом варианте, предназначенном для подключения к высокотемпературным системам обогрева.Ведущие лидеры в производстве котельного оборудования, разработали котлы конденсационного типа, отличающиеся высоким КПД и экономичностью и работающие с системами обогрева, низкотемпературного типа.
• Автоматика и блок управления. Дизельные котлы, работают как полностью автономные и независимые тепловые станции. В дополнительной комплектации, предоставляется блок удаленного управления и оповещения. Контроль над рабочими процессами, осуществляется посредством любого мобильного устройства.

Чтобы система отопления индивидуального загородного дома дизельным котлом, была работоспособной, полностью соответствовала техническим характеристикам здания и предпочтениям потребителя, при выборе, обращают внимание на еще четыре важных характеристики:

1. Количество контуров.
2. Производительность.
3. Марку изготовителя.
4. Стоимость.

Одноконтурный или двухконтурный дизельный котел

Дизельные котлы для отопления и горячего водоснабжения загородного дома, выпускаются с одним и двумя контурами. У каждого устройства есть свои преимущества и недостатки:

• Одноконтурные котлы – модели большой производительности, предназначенные для подключения к системе отопления. Возможность нагрева горячей воды, не предусмотрена.Если впоследствии, потребуется подключение ГВС, в систему отопления встраивают бойлер косвенного нагрева. Преимущество одноконтурных моделей – возможность отапливать большие дома.
• Двухконтурные котлы – в устройстве предусмотрены контуры ГВС и отопления. В зависимости от производителя, в конструкции используется битермический или раздельный теплообменник.Современные модели, оснащаются встроенной накопительной емкостью. Преимущество такой конструкции дизельного котла на солярке, моментальная подача горячей воды потребителю, сразу после открытия крана водоснабжения.

Выбор дизельного котла, основывают на фактической необходимости отапливаемого здания в тепле и горячем водоснабжении. Котлы с одним контуром, устанавливают для домов большой площади, с двумя контурами, используются, если существует необходимость в горячем водоснабжении.

Расчет мощности дизельного котла

Производительность теплогенератора, высчитывается по отапливаемой площади дома. При вычислениях, пользуются формулой, 1 кВт=10 м². В каждом случае, добавляют 15-20% запаса производительности, необходимого, чтобы предотвратить работу теплогенератора на предельных нагрузках.

Для двухконтурных котлов, запас увеличивают еще на 20%. Расчеты котлов, подключаемых к бойлеру косвенного нагрева, выполняются в соответствии с минимальной тепловой мощностью, заявленной производителем накопительной емкости.

Производительности теплогенератора, должно быть достаточно для поддержания плюсовой температуры в доме и одновременного нагрева горячей воды в накопителе.

Цены на домашние котлы на солярке

Цены на дизельные котлы отопления для частных домов, варьируются, в зависимости от марки, производительности и степени автоматизации работы. Так, немецкие теплогенераторы, являются оборудование «премиум» класса, продаются, начиная с 100-120 тыс. руб. в базовой комплектации. За дополнительное оснащение блоком удаленного управления и другими функциями, придется дополнительно заплатить от 15-20% первоначальной стоимости.

Бытовые котлы на солярке для дома, корейских изготовителей, предлагаются, начиная от 50-80 тыс. руб. На стоимость влияет и дополнительное оборудование: топливонасос, хранилища. Все эти необходимые элементы котельной, приобретаются отдельно. Объемы емкостей, варьируются от 0,5 м³ – 15 м³ и больше.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

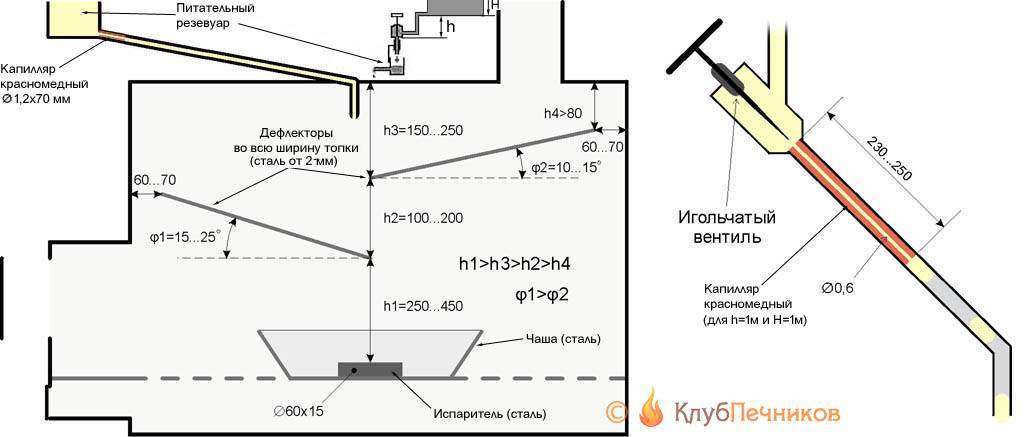

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

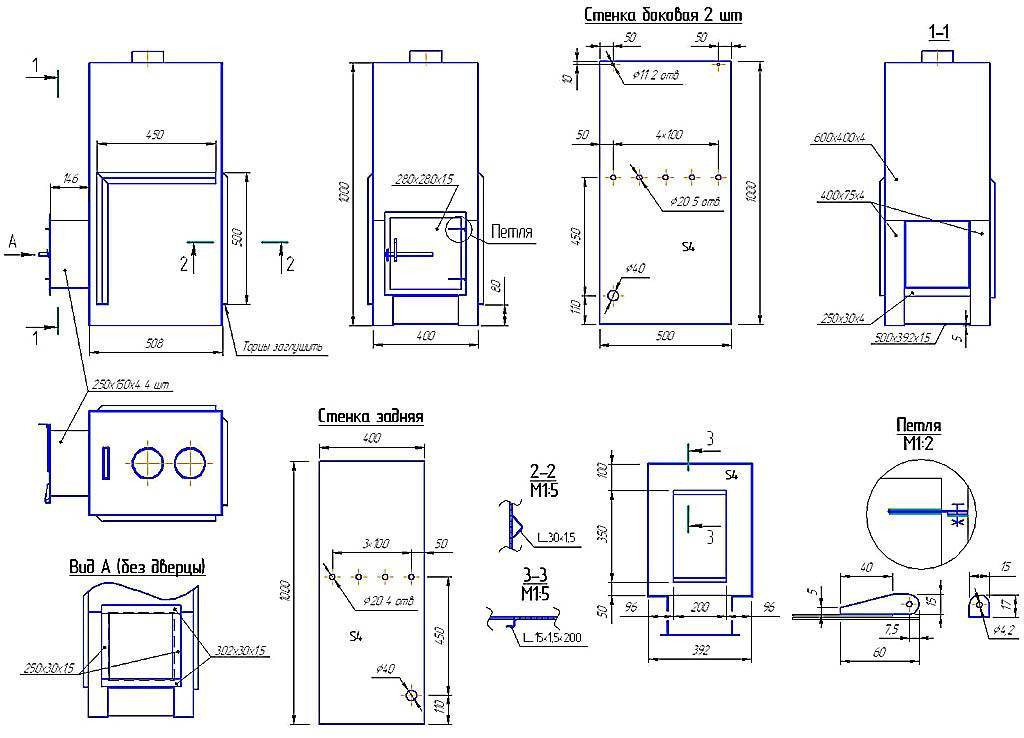

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Выбор оборудования котельной. Котлы.

В соответствии со СНиП “Котельные установки” расчётная мощность котельной определяется суммой мощностей требующихся потребителям на технологические процессы, отопление, вентиляцию и горячие водоснабжение при максимально-зимнем режиме.

При определении мощности котельной должны также учитываться мощности расходуемые на собственные нужды котельной и покрытия потерь в котельной и тепловых сетях.

Потребители тепла по надёжности теплоснабжения относятся:

1. К первой категории – потребители, нарушение теплоснабжение, которых связано с опасностью для жизни людей и со значительным ущербом народному хозяйству.

2. Ко второй категории – остальные потребители.

Перечень потребителей первой категории утверждает Министерство и Ведомство.

Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Котельные по надёжности отпуска тепла потребителям относятся:

1. К первой категории – котельные являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей Й категории не имеющих индивидуальных резервных источников тепла.

2. Ко второй категории – остальные котельные.

Все котельные сооружаемые в северной строительной климатической зоне относятся к Й категории независимо от категории потребителей тепла.

Количество и единичную производительность котлоагрегата устанавливаемых в котельной следует выбирать по расчётной производительности котельной, проверяя режим работы котлоагрегатов для тёплого периода года, при этом в случае выхода из строя наибольшего по производительности котла котельной Й категории оставшиеся должны обеспечивать отпуск тепла потребителям Й категории:

1. на технологическое теплоснабжение и системы вентиляции в количестве определяемом минимальной допустимой нагрузкой.

2. на отопление и ГВС в количестве определяемом режимом наиболее холодном месяце.

Разновидности оборудования на жидком топливе

В зависимости от разных параметров выделяют несколько типов агрегатов.

По количеству контуров системы отопления

Жидкотопливный котел может быть одноконтурным или двухконтурным. Последние оснащены двумя теплообменниками, что позволяет не только отапливать дом, но и обеспечивать его жильцов горячей водой для бытовых нужд. Естественно, расход топлива у них больше, чем у одноконтурных.

По виду форсунок

Котлы, работающие на жидком топливе, делятся на агрегаты со встроенными и навесными форсунками. Первые работают, как правило, на солярке. Вторые являются универсальным оборудованием, по своей конструкции они похожи на газовые отопительные приборы.

Смена вида топлива сопровождается установкой другой горелки. Главное преимущество котлов навесного типа – возможность работы на 2-х и более видах топлива.

В зависимости от типа установки

Жидкотопливные агрегаты по способу монтажа бывают навесные и напольные.

В первом случае оборудование имеет малый вес, но не отличается высокой производительностью. Напольные отопительные приборы более удобные, площадь, которую они могут обогревать, достигает 350 м2.

Устройство, работающее на мазуте

Из-за особой работы горелки дизельный котел не будет работать на мазуте или отработанном масле.

Котел на мазуте обладает такими преимуществами:

1. Невероятно высокая теплопроводность.
2. Низкий показатель возникновения золы в устройстве.
3. Светящееся пламя, способствующее возникновению радиационного теплообмена в топке.
4. Может использоваться в котлах любых размеров.

Недостатки:

1. Добыча и организация хранения мазута.
2. Высокая цена при покупке «чистого» мазута.
3. Высокая температура застывания +25-30 оС.

Покупка такого котла выгодна в том случае, если есть достаточно объемов топлива в постоянном доступе. Котлы на мазуте чаще используются в местах, где это топливо обрабатывается или создаётся.

Низкая цена оборудования и установка • Как сэкономить дизтопливо

Расчет расхода топлива на котельнуюПоэтому при расчетах общего потребления энергоносителей за год оперируем условной цифрой 2100 ч согласно этому получаем, что в течение отопительного сезона продолжительностью 6 мес. По результатам исследования аналитического агентства АВТОСТАТ на февраль 2019 года 42 процента опрошенных автомобилистов ежемесячно тратят на бензин более 4000 рублей.

Котельные установки и агрегаты: классификация по параметрамНациональная комиссия по государственному регулированию в сфере энергетики и коммунальных услуг НКРЭКУ повышает с 1 апреля 2015 минимальный тариф на газ для населения до 3600 грн. В регионах с сильными морозами емкости для хранения солярки, установленные на улице, и трубы, ведущие к котлу, нужно обязательно утеплять при охлаждении уже до 5ºС вязкость солярки повышается, ее продвижение по трубопроводу ухудшается, и нарушается стабильность подачи топлива в грелку котла.

Жидкотопливное оборудование и его особенности • Котлы, работающие на солярке, чаще всего имеют стальной корпус, который практически не подвержен коррозии.

Оглавление

I. Порядок формирования технологических запасов топлива на электростанциях и котельных электроэнергетики

II. Особенности порядка расчета нормативов для теплоисточников муниципальных образований

III. Методика выполнения расчетов нормативов создания запасов топлива на тепловых электростанциях и котельных электроэнергетики

Приложение № 1. Образец формы Неснижаемый нормативный запас топлива (ННЗТ) электростанции (котельной)

Приложение № 2. Образец формы Общий нормативный запас топлива (ОНЗТ) на контрольную дату планируемого года электростанции (котельной)

Дата введения	18.11.2005
Добавлен в базу	01.09.2013
Завершение срока действия	27.11.2008
Актуализация	01.02.2020

Для меня дизельный котел выгоден : Результаты расчета

Определить располагаемую теплоту в кДж кг и тепло ту, полезно использованную в котлоагрегате в процентах, если известны температура подогрева мазута t T 90 C, натуральный расход топлива B 0,527 кг с, давление перегретого пара р п. Определить в процентах потери теплоты с ухо дящими газами из котельного агрегата, если известны коэффици ент избытка воздуха за котлоагрегатом α ух 1,5, температура уходящих газов на выходе из последнего газохода θ ух 150 С, температура воздуха в котельной t в 30 C, средняя объемная теплоемкость воздуха при постоянном давлении с 1,297 кДж м 3 К , температура топлива при входе в топку t T 20 С и потери теплоты от механической неполноты сгорания топлива q 4 3,5.

Дата введения	18.11.2005
Добавлен в базу	01.09.2013
Завершение срока действия	27.11.2008
Актуализация	01.02.2020

Пример расчета Как сэкономить на бензине

Дизельный котел отопления расход топлива — Всё об отоплении и кондиционированииОпределить располагаемую теплоту, если температура подогрева мазута t Т 93 С и энтальпия пара, идущего на распыливание топлива паровыми форсунками, i ф 3280 кДж кг

Перед выбором вида топлива, которым вы собираетесь топить, важно сравнить цены на них и, умножив на необходимый объем, посчитать самый экономный вариант

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Автоматика (управление)

В более современных моделях датчики реагируют не только на предустановленные параметры температуры теплоносителя они оценивают изменение внешних условий, а автоматика вырабатывает наиболее рациональный режим работы котла. Несмотря на то, что мы живем в современном технологическом мире, далеко еще не у всех местах этой страны есть доступ к газовой магистрали, поэтому жидкотопливные котлы это в некотором смысле спасение от этой проблемы.

Свежие промокоды от КОЛЕСА.ДАРОМ

Шины, оригинальные масла и аккумуляторы со скидкой Бесплатная доставка Бесплатный шиномонтаж Получить купон
