Факторы, влияющие на длину опор
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:
- Плотность почвы.
- Перепад высоты между разными точками участка.
Плотность грунта
Глубина погружения опоры
Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.
Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.
Перед вами таблица плотности и несущей способности различных почв.
Разметка и земляные работы
Как описано ранее, разметка проводится по составленной заранее схеме с учетами особенностей типа фундамента. Ход каната между колышек – разметка линий стен фундамента. После нанесения контуров необходимо разработать траншеи для прокладки фундамента. Глубина выработки зависит от свойств грунта и вида основания.
Стройка ленточного фундамента начинается с раскопки траншеи. После разметки и срезания верхнего слоя поверхность засыпают песчано-щебеночной подушкой. Перед засыпкой черновую поверхность необходимо утрамбовать при помощи вибрационных устройств. Для небольших зданий габаритами 4х6, 6х4, 5х5 метров не стоит проектировать глубокий фундамент. Достаточно будет подложки толщиной 300 миллиметров.
Толщина песочной засыпки варьируется от типа и свойств почвы. Если грунт водонасыщенный, то подложку следует увеличить до 40 сантиметров. Песчаный слой укладывается горизонтально, обильно смачивается водой и трамбуется. Большую подушку делят на слои толщиной 5-7 сантиметров и укладывают постепенно. После засыпки и уплотнения необходимо оставить покрытие на два или три дня до полного высыхания грунта.
Далее делается опалубка высотой около 50 сантиметров. Опалубку можно сделать из любых досок или подобного материала. Конструкцию можно использовать многократно, если хорошо очистить и аккуратно хранить под слоем полиэтилена. Отвесны стенки опалубки подпирают кольями или специальными распорками.
Начиная с краев, необходимо сделать ровную горизонтальную поверхность. Стены намного проще устанавливать на ровное основание. Щитки скрепляют гвоздями, а стыки промазывают грунтом. За точностью работ можно следить при помощи лазерного уровня. После опалубки на дно укладывают первый слой стяжки и погружают в него арматурный каркас. Весь объем опалубки необходимо заполнить цементом, разравнивая поверхность.
Земляные работы по устройству свайного или столбчатого основания начинаются с бурения скважин. Как и в случае с ленточным фундаментом, для свай необходимо выложить щебеночную подложку. Подушка обычно не превышает 250 миллиметров. Далее выкладывают столбы из бута или кирпича. В некоторых случаях в выработанные отверстия погружают аппарат, заполняющий скважину бетоном. Так получаются бетонные сваи.
Особенности использования деревянных опор
Если вами будет выстраиваться свайный фундамент для бани 4х6 м, то можно использовать и деревянные сваи, которые предварительно ошкуриваются. Эти составляющие конструкции должны быть ровными, их длина может быть равна 8,5 метра или меньше, тогда как диаметр эквивалентен 35 см. Использовать при изготовлении опор необходимо хвойные породы древесины, среди которых можно выделить сосну, лиственницу, пихту или ель. Основание, созданное с помощью таких свай, достаточно скоро начнет разрушаться. Именно поэтому его нельзя назвать долговечным. Для продления срока жизнедеятельности элементов их необходимо обработать специальными защитными составами.
Опалубка для фундамента из обрезной доски
Опалубка представляет собой конструкцию, придающую бетону необходимую форму. Она может быть съемной и несъемной. Как правильно сделать опалубку .
Опалубка, вероятно один из самых значимых и трудоемких процессов фундаментных работ. Щиты для опалубки как правило изготавливают из обрезной доски, которую отличает ряд преимуществ. Она дороже обычной, но в то же время более гладкая, а чем ровнее щит, тем дешевле впоследствии обойдется отделка внешней части цоколя. Обрезная доска имеет конкретные размеры, что позволяет точно контролировать высоту опалубки будущей бетонной заливки. Кроме того, после демонтажа опалубки доски можно будет использовать еще раз.
Длина щита со стороны фундамента обычно меньше на толщину доски. Щиты с внутренней стороны сбиваются гвоздями, и затем гвозди загибаются с наружной стороны. После того как щиты собраны, переходят собственно к монтажу опалубки .
Торцевые части щитов собирают с помощью саморезов, чтоб щиты плотно прилегали друг к другу, и раствор не проходил в щели. После сборки щиты по бокам и сверху укрепляют распорками. Чем больше распорок, тем надежнее опалубка, ведь ее деревянные стенки могут не вынести напора, так как при заливке раствора на них действует большое давление. Чтоб жидкая составляющая бетона не впитывалась в доски, и были ровными внешние стенки фундамента, на внутренние стенки готовой опалубки можно закрепить пергамин или рубероид.
Опалубка должна быть во всех точках фундамента выше уровня заливки раствора.
После устройства опалубки начинают подготовку к армированию фундамента.
опалубка относительно нитей развязки фундамента
Стоимость опалубки из обрезной доски определяется следующим образом. Длину периметра делят на 6 м (стандартная длина доски). Предполагаемую высоту опалубки делят на 0,15 м (стандартная ширина доски). Полученные результаты перемножаются, это и будет необходимое количество доски.
- Один кубаметр содержит 43 доски. Зная это, можно получить требуемый объем, путем деления количества досок на 43. Определить стоимость материала не составит труда.
- Затраты на пергамин можно определить в зависимости от высоты опалубки. Он продается в рулонах шириной 1 м, и при необходимости его можно разрезать пополам – если высота опалубки до 40 см, количество пергамина примерно соответствует периметру фундамента, в противном случае — в два раза больше длины периметра.
- Кроме этого, стоит учесть затраты на степлер, скобы, саморезы и т.д.

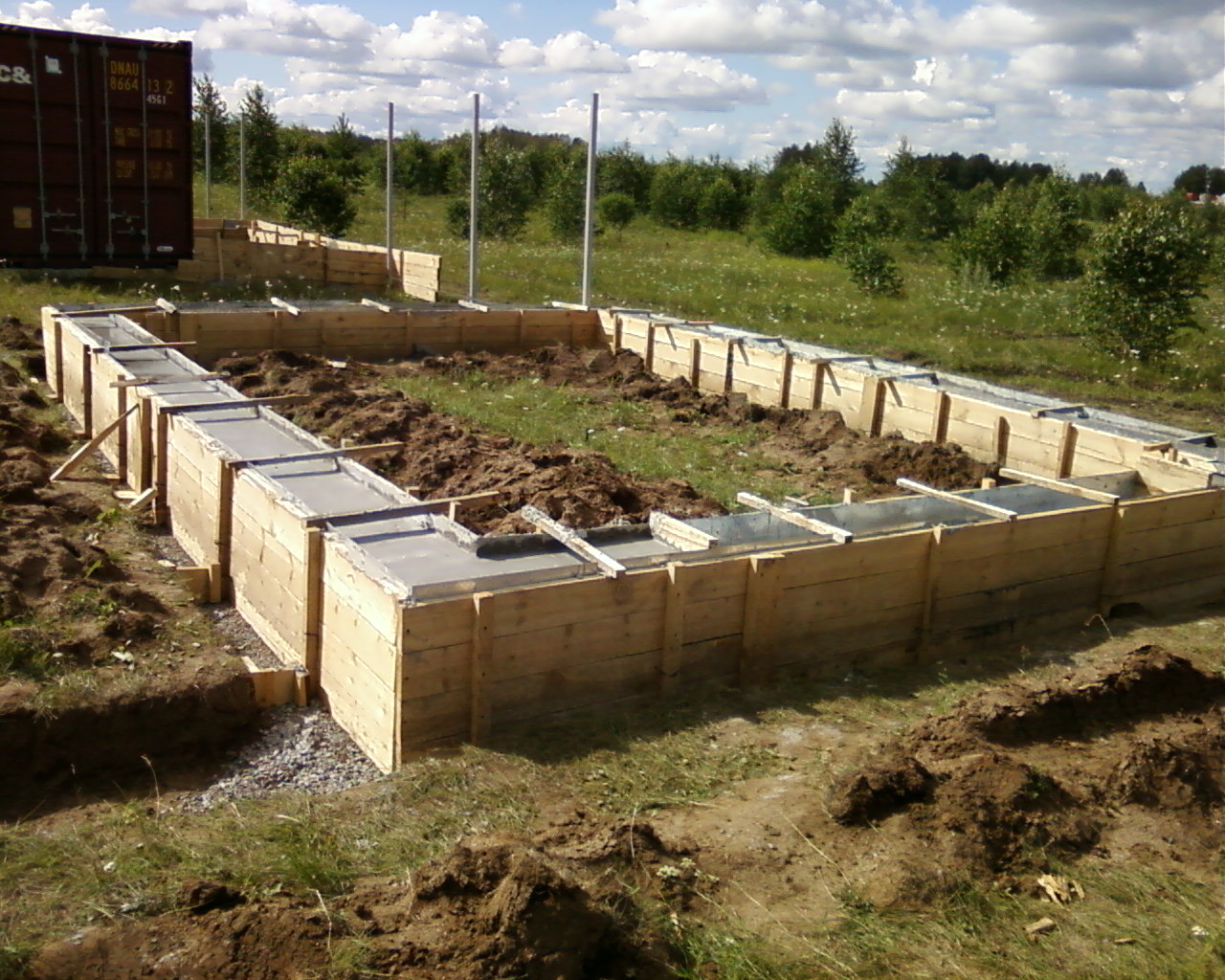

Монтаж опалубки
Для создания своими руками опалубки используются обрезные доски толщиной 25-40 мм.
Существуют и другие материалы, но древесина доступнее, дешевле и проще в работе. Кроме того, после окончания работ доски могут быть использованы для других целей.
Толщина досок напрямую зависит от высоты ленты.
Сборка опалубки производится поэтапно:
- Сборка щитов. Высота на 5-10 см больше высоты ленты, длина щитов определяется длиной стен или размерами досок.
- Установка щитов в траншею. Они скрепляются между собой опорными планками, определяющими толщину будущей ленты. Снаружи щиты усиливаются подпорками, не позволяющими массе бетона выдавить стенки опалубки наружу.
- Если щиты невысокие (до 20 см), подпорки можно не использовать, закрепляя стенки снаружи колышками.
ОБРАТИТЕ ВНИМАНИЕ! При сборке щитов нельзя допускать щели между досками больше 3 мм (в идеале их не должно быть совсем). Если зазоры появились, их забивают паклей или рейками
Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты
После сборки следует проверить все размеры, чтобы исключить возможность ошибок
Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты. После сборки следует проверить все размеры, чтобы исключить возможность ошибок.
Впоследствии ничего исправить не удастся, поэтому контролировать процесс сборки необходимо со всей тщательностью.
Столбчатый фундамент
Столбчатый фундамент
Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.
Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.
Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.
Как залить столбчатый фундамент
Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.
Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.
Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.
Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.
Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.
Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.
Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.
Столбчатый фундамент
Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.
Шаг 9. Теперь можно залить цемент до краев труб.
Столбчатый фундамент
Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.
Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.
Простой и прочный фундамент для деревянной бани готов.
Ленточный фундамент
Ленточный фундамент, схема
Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.
Шаг 1. В пределах разметки выкапывают траншеи под стороны фундамента. Глубина канав зависит от нагрузки на фундамент, вида почв и глубины промерзания грунта. Обычно дно канавы проходит на 0,2 м ниже точки промерзания почвы. Траншеи должны быть на 10-20 см шире стен фундамента. В обсыпающихся грунтах канавы имеют вид перевернутой трапеции. По окончании копки необходимо выровнять и утрамбовать дно, убрать из него обвалившийся грунт
Мелкозаглубленный ленточный фундамент — траншея
Шаг 2. В траншее делают подушку из песка и гравия. Сначала засыпают десятисантиметровый слой песка желательно мелкой фракции, потом его поливают водой и засыпают гравием, слоем также в 10 см. Процедуру повторяют до тех пор, пока не будет достигнута середина траншеи. Последний слой должен быть из песка.
Установка опалубки плитного фундамента
Армирующий каркас
Армирование ленточного фундамента

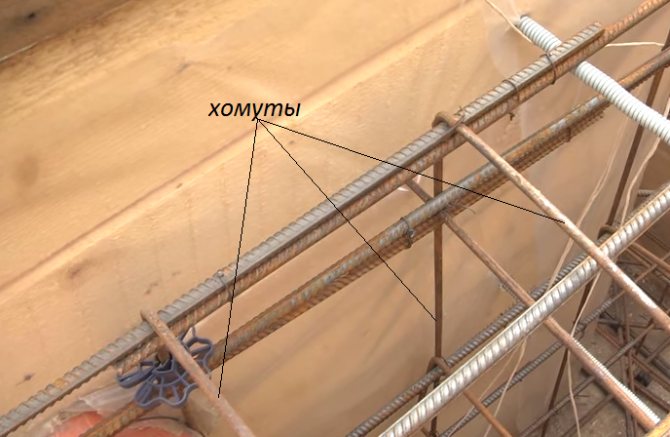

Сборка армирующего каркаса
Опалубка и армирование
Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.
Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.
Опалубка
Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.
Шаг 6. Внутрь опалубки выкладывают перпендикулярно друг другу арматурные прутья. Пересечения прутьев закрепляют не сваркой, а проволочной обвязкой. Это придаст прочность и, одновременно, гибкость будущему фундаменту. От края прутьев до арматуры должно быть не менее 50 мм.
Как вязать арматуру
Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.
Заливка
Заливку цемента лучше проводить в период без осадков. Еще неделю фундамент нужно будет каждые четыре часа поливать водой. Поддержание основания во влажном состоянии необходимо осуществлять еще 2-3 недели, накрыв его полиэтиленом. Опалубку убирают примерно через месяц. Но в некоторых случаях ее сохраняют для теплоизоляции фундамента.
Готовый фундамент под баню
Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.
Фундамент
Установка опалубки
Не зависимо от того какой вид фундамента вы выбрали необходимо будет устанавливать деревянную опалубку. Единственным из этого правила может стать установка бетонных свай – их можно устанавливать сразу в яму и заливать бетоном. Но если вы выбрали, например, ленточный метод, то придется закупить доски и гвозди для создания опалубочных щитов. Если у вас есть старые крепкие доски на участке, то для этих работ их вполне можно использовать.
Опалубку следует делать ровной и аккуратной
Необходимо сколотить щиты такой ширины, чтобы они уходили на всю глубину траншею и возвышались над ней на достаточное расстояние. Для этого надо высчитать эту ширину следущим образом:
К глубине траншеи или ямы прибавить 25-30 см – получиться примерно 60-70 см.
Этой ширины вполне достаточно, чтобы получить надежный и качественный фундамент, который будет подходить для любой бани. Лучше сразу делать такой вариант, потому что в процессе строительства вы можете захотеть добавить к бане второй этаж или мансарду, и этот фундамент выдержит такую нагрузку. После того как щиты будут готовы их надо аккуратно установить в траншеи и закрепить между ними специальные деревянные бруски, чтобы щиты стояли идеально ровно. При укладке необходимо следить, чтобы в конструкции не было больших просветов.
Чем аккуратней будет ваш фундамент, тем качественней будет вся конструкция
Расчет
Если знаний как посчитать нет, то есть два варианта:
- Найти подобное строение в округе, узнать сколько оно уже простояло и скопировать у себя, если здание держится.
- Для блоков, из практики, допустимо для одноэтажных зданий выполнять фундамент чуть больше, чем ширина стены. Чтобы убедиться в этом можно применить простой порядок расчета и проверки. (см. ниже)
По пункту 2 расшифровываем: надо рассчитать нагрузку на фундамент. На самом деле это просто и позволяет сэкономить. Для этого вы должны располагать следующими данными:
- удельный вес материала;
- посчитать вес стен и крыши;
- вес фундамента.
Пример расчета.
| Материал (полноразмерные блоки) | Удельный вес для стены шириной 20 см, кг/м2 |
| Шлакоблок | ≈ 100…200 |
| Пеноблок | ≈ 90…225 |
| Керамзитный блок | ≈ 140…300 |
1. Допустим вы запланировали баню 4х6 м, высотой 3 м.
2. Строим в 1 блок. Удельный вес умножаем на площадь стен. Ваша площадь стен составит 72 м2.
3. Вес стен составит для пеноблока составляет 72х90 = 6480 кг
4. Рассчитываете вес крыши. Примерно он составит 1,5 тонны, не меньше.
5. Общий вес здания – 8 тонн. Для расчета прибавляем еще 20-30% – это дополнительно вес раствора, различных неучтенных конструкций. Итого – 10 т.
6. Вес фундамента. Допустим, вы решили строить фундамент 24 м длиной, высотой 0.4 м и шириной 0.25 м из бетона. В результате это составит 2,4 м3 бетона весом 6 тонн. Естественно такой фундамент утяжелит здание и увеличит нагрузку на грунт.
Для расчета фундамента надо понимать: на каком грунте строим, толщину стен. Считаем по формуле S (см2){amp}gt; yn · F / (yc · R0): где:
- S – площадь фундамента в см2. У нас она равна 24х0,4 = 9,6 м2=96000 см2
- yn – коэффициент надежности. Принимаем 1,2
- F – вес всего здания (стены, крыша, фундамент) = 16 т
- R– сопротивление грунта. Принимаем 2,5…3 (для большинства грунтов с глинистыми включениями).
- yc – коэффициент условий работы (принимаем 1,3)
Предлагаем ознакомиться Как правильно вязать арматуру для фундамента: схема, как гнутьПроверяем: 96000 {amp}gt; 1.2×16000/(1,3х3)=4932
Что это значит? Для здания весом 16 тонн достаточно фундамента площадью 5 м2. Т.е. наше решение сделать ленточный фундамент шириной 25 см и глубиной 40 см – верное.
На каких грунтах не стоит возводить бани
Бани не желательно строить на мягких грунтах, торфяниках и песчаных почвах с высокой водопроницаемостью. Если уже баню приходится на них заливать, тогда сразу под основанием делается толстая песчано-гравийная подушка, которая служит как дренаж.
Своими руками сделать это просто: нужно вырыть траншею, на дно высыпать крупнозернистый песок и гравий и хорошо его утрамбовать.
Таким образом, для оснований под бани оптимальным будет сухой однородный плотный грунт. Но если возникает необходимость постройки основания на влажной почве, склонной к промерзанию и вспучиванию, тогда глубина залегания ленточной конструкции может достигать полуметра и больше.
Рекомендуется в таких случаях сразу проводить геологическую разведку и установить глубину промерзания почвы. Нижняя кромка фундамента устанавливается на глубину до 25-30 см ниже нижней зоны промерзания.
Как установить баню на фундамент?
- Для начала надо подготовить основание. Если неровности больше сантиметра, их выравнивают цементным раствором.
- Затем приступают к гидроизоляции фундамента – его пропитывают битумной мастикой (можно воспользоваться жидким стеклом вместо этого). После пропитки по верху укладывается рубероид в 2-3 слоя, куски идут вперехлест, нахлесты первого слоя не должны быть прямо под нахлестами второго, лучше делать их со сдвигом. Рубероид должен выступать за края верха фундамента на 1-2 см.
- На следующем этапе нижний венец сначала пропитывается антисептиком, а потом – гидроизоляцией (той же мастикой или жидким стеклом).
- Прежде чем класть венец на фундамент, поверх рубероида можно положить слой из доски, миллиметров 40-50. Легче заменить подгнившую доску, чем менять венец сруба.
- Прямо на эти доски и рубероид укладывается слой утеплителя – мха, пеньки или пакли (1-2 см).
- Только после этих приготовлений на фундамент укладывается первый нижний венец.
- По углам обвязка соединяется с помощью вырубки на полдиаметра бревна. Если баня строится из бруса, то его можно скреплять и металлическими уголками.
- Для крепления нижнего венца также используются притяжные болты с гайками и шайбами. Шайбы ставят для того, чтобы равномернее распределить нагрузку.
- Дальнейшая укладка венцов производится согласно их нумерации и буквенным обозначениям: С, Ю, З, В. Стороны света в данном случае обозначают конкретные стены бани.
*** Ну, что ж, теперь вы владеете достаточной информацией для того, чтобы разобраться со стоящими перед вами задачами и определиться с тем, какой для вас фундамент лучше для бани из сруба (бруса). Нам же остается только пожелать вам успехов и скорейшего завершения строительства бани на своем участке.
Дополнительные материалы из раздела о фундаментах для бань:
- Виды фундаментов;
- Высота и глубина;
- Как сделать;
- Своими руками;
- Основание под печь;
- Какой лучше.
Этапы возведения основания под баню
При постройке бани своими руками стоит просчитать все размеры будущего строения и только потом приступать к работам. Так как выбор общей площади уже произведен, количество комнат определено, схема остальных работ будет выглядеть так:
- составление проекта с учетом типа грунта, рельефа и других параметров;
- определение с видом фундамента;
- разметка под строение на участке;
- земляные работы по рытью ям, котлована или траншей;
- оформление подготовленных углублений в грунте;
- заливка раствором или укладка другим материалом.
Следуя этому несложному графику можно правильно распланировать строительные операции и выполнять их в неспешном режиме своими руками. Стоит немного рассказать про каждый этап работы, чтобы в последствие не возникало досадных неприятностей или проволочек в строительстве.
Проект самостоятельно разрабатывать не обязательно. Но если имеется возможность всю работу делать своими руками, не полагаясь на специалистов, то при проектировании необходимо продумать много нюансов.
Разметка проводится только тогда, когда все величины будущего строения можно увидеть на бумаге. Размечать площадь под постройку не сильно сложно и вполне можно делать своими руками.
Рытье траншей и ям тоже по силам выполнять самостоятельно. Исключением может стать глубокий котлован, который нужен под основание здания на илистых грунтах. Здесь лучше нанять технику для ускорения работ. Использовать ленточный вид основания на таком грунте нецелесообразно.
Остальные два этапа работ почти всегда выполняют владельцы своими руками, так как они всегда стандартны для всех строений.
Пошаговая технология заливки на примере ленточного фундамента
Рекомендуемая схема действий включает следующие этапы:
1. Расчистка строительной площадки.
2. Разметка будущего фундамента под баню: начиная с внутреннего угла по периметру 4×6, с пометкой несущих стен и проверкой по диагонали (допустимое отклонение составляет 20 мм). Для обозначения используются колья длиной не менее 70 см и веревка, по краям предусматривается запас около 10 см
На этом этапе важно проверить ровность углов и отсутствие перекосов по диагонали, все габариты измеряются несколько раз
3. Копка траншеи под ленточный фундамент: глубина включает высоту ленты, дренажную подушку и 10 см запаса на осыпающийся грунт, ширина – на 15 см выше расчетной. Выкопанная земля ссыпается вглубь будущей бани.
4. Засыпка гравийной-песчаной подушки – не менее 10 см на каждый слой с тщательной трамбовкой. На пучинистых грунтах толщина песка возрастает до 50 см, это учитывается на предыдущем этапе.
5. Установка опалубки, с этой целью используются сбитые деревянные щиты толщиной от 3 см без крупных щелей. По периметру обновляют и перепроверяют разметку основания, по углам вбивают колья или жесткие пруты. Высота опалубочных конструкций зависит от размеров ленты, над уровнем грунта они поднимаются на 10-15 см. На этом этапе закладывают вентиляционные и канализационные отверстия (при необходимости). Для исключения перекоса между щитами закрепляют деревянные бруски одинаковой длины.
6. Засыпка битого кирпича на дно.
7. Сборка и укладка арматурного каркаса. Для фундамента под баню подходят металлические прутья с диаметром от 12 до 16 мм, соединяемые с помощью проволоки или пластиковых хомутов. Каркас проще сделать снаружи, далее его размещают так, чтобы металл не касался будущих краев ленты (рекомендуемый отступ составляет не менее 5 см).
8. Приготовление и распределение бетона внутри опалубки. Ленточное основание под баню можно залить готовым бетоном или сделать его самому. Рекомендуемые пропорции для самостоятельного замеса: 1:3:3,5:0,5 (цемент:песок:щебень:вода). Отзывы о допустимой прочности расходятся, нормативный минимум для готового бетона – М150, но практика показывает, что лучше выбрать более высокую марку. Раствор заливается слоями по 20 см, каждый из них слегка трамбуется (крепкой палкой, дрелью или молотком выбиваются пузыри воздуха), после чего без перерыва приступают к следующему, верхний тщательно разравнивается.
9. Снятие опалубки через 1 неделю. Вызревание бетона (3-4 недели).
По аналогичной схеме можно залить фундамент для бани своими руками при выборе столбчатого типа. В этом случае меняется 3 пункт пошаговой инструкции: вместо траншеи выкапываются углубления для закладки квадратных опор. Рекомендуемый размер столбцов по углам составляет 40х40 см, боковых – 25х25, глубина подбирается из учета уровня грунтовых вод и 15 см гравийной прослойки. Опоры возводят из ж/б, жженого кирпича, камня, забетонированных асбестоцементных труб диаметром от 20 мм.
Рекомендации
Для снижения риска перекоса бани и поднятия ленточного фундамента на пучинистых грунтах следует сделать более толстую песчаную подушку: не менее 50 см в сравнении с обычными 20. В стандартных условиях основание не утепляют и гидроизоляцию выполняют самую простую: обмазывают битумными мастиками верхнюю сторону бетонного массива. На участках с риском подтапливания рекомендуют залить раствор поверх пенополистирольных плит и утеплить (или как минимум изолировать от влаги) вертикальные стенки.
Распространенные ошибки
Главная опасность связана с выбором неправильного типа основания или недостаточной глубиной заложения. Баня – легкая постройка, даже на водонасыщенных и пучинистых грунтах многих проблем удается избежать увеличением толщины засыпки песчаной подушки. При сомнении в своих силах при оценке почвы или расчете параметров фундамента лучше обратиться к специалистам. Также к грубейшим нарушениям технологии заливки относят:
Сварку армирующих прутьев между собой, единственно верным соединением служит обвязка проволокой или хомутами.
Использование бетона с маркой прочности ниже М150.
Приготовление и заливку раствора в холодное время года или прерывание процесса
На стандартное ленточное основание 4х6 м без несущих стен уходит чуть больше 5 м3 бетона, важно провести этот этап в один день.
Зимовка ненагруженного фундамента. Без консервации, утепления и возведения несущих стен ее перенесут только свайные и столбчатые основы, ленточные и плитные деформируются под воздействием морозного пучения грунта.
Фундамент для деревянного дома – СНиП, ГОСТ, нормативные документы
Строительство фундамента начинается с расчетов и ознакомления с требованиями. Среди документов, которые регламентируют отдельные аспекты строительства фундамента выделяют:
ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов».
СНиП -87 «Земляные сооружения, основания и фундаменты».
СНиП -83 «Основания зданий и сооружений».
СНиП -85 «Свайные фундаменты»
СП «Проектирование и устройство оснований и фундаментов зданий и сооружений».
Руководство по проектированию оснований и фундаментов на пучинистых грунтах.
Другие нормативные акты (региональные или же те, которые касаются работы на конкретных видах грунтов).
При этом стоит отметить, что рекомендации, приведенные в положениях и нормах, только в ключевых моментах определяют требования к процессу строительства. Но, частный дом может отличаться размерами, этажностью, материалом строительства. Соответственно, устройство фундамента под деревянный дом будет иметь массу вариаций, применяемых в каждом конкретном случае. Однако нужно учесть, что фундамент должен превышать уровень грунта на 500 мм.
Как сделать разметку
Как сделать разметку
Размечают территорию под фундамент бани после подготовки этого участка. Для этого нужно снять дерн и выровнять площадку. Чтобы исключить подтопление, участок разравнивают с уклоном в любом направлении, кроме северного.
Угол разметки
Теперь можно приступать к разметке для фундамента.
Шаг 1. Для начала готовят полуметровые колышки, например, из арматуры. Также нужна будет веревка, которая не тянется, и угольник.
Угол разметки
Шаг 2. Вбивают в один из углов первый колышек.
Схема разметки
Шаг 3. Угольник прямым углом прикладывают к колышку, а ориентируясь на катеты, отмеряют стороны и обозначают соседние углы фундамента. Процедуру повторяют, пока не отметят все 4 угла. Между всеми колышками натягивают веревку. Это внутренняя разметка.
Шаг 4. Проверяют правильность разметки, измеряя диагонали, разница между длинами которых не должны превышать 20 мм.
Шаг 5. Устанавливают обноску на расстоянии около полутора метров от колышков. Она представляет собой вертикально поставленные деревянные бруски, к которым сверху на высоте будущего пола прибита доска. Доски должны быть в обязательном порядке параллельны стенам будущей бани.
Шаг 6. Разметка от колышков переносится на обноску. Для этого в доску в местах, соответствующих углам фундамента, вбивают гвозди и к ним приматывают веревку, которая обозначает внутренние стены.
Схема разметки
Шаг 7. На обноске отмечают наружные поверхности фундамента аналогичным образом. Ширина основания бани может составлять 25 см для деревянных и 35 см для кирпичных строений.
Схема разметки
Шаг 8. Измеряют диагонали внешнего прямоугольника, чтобы проверить, ровно ли отложены внешние стороны фундамента.
Разметка
Теперь можно приступать непосредственно к возведению фундамента.
Армирование
Армопояс изготавливается из толстой арматуры (>12 мм продольная и 6-8 мм поперечная, вертикальная арматура). Для работы понадобится болгарка, проволока для связки армопояса, сварочный аппарат, а также рулетка.
Армирование
Пояс состоит из продольных (четырех или более), поперечных и вертикальных арматурин. При этом вся конструкция должна отстоять от опалубки, грунта и верхней точки фундамента на 5 см, быть усиленной в углах здания. Поперечный срез армопояса представляет собой прямоугольник или квадрат.
Арматура нарезается на необходимую длину. На земле раскладываются продольные и поперечные прутья, которые связываются проволокой в местах соприкосновения. Сваривать каркас не рекомендуется, так как сваренный каркас может потерять целостность при уплотнении залитого бетона или эксплуатации построенной бани.
Продольные прутья раскладываются и связываются друг с другом с нахлестом порядка 30 см.
Вязка продольных прутьев
Расстояние между поперечными и вертикальными прутками не должно превышать 50 см. В том случае, если ленточный фундамент шириной до 120 см, то имеет смысл сделать каркас не из двух, а из трех продольных арматурин. При большой высоте фундамента так же стоит увеличить количество продольных прутков. Также сверху каркас укрепляется П-образными хомутами, предназначенными для увеличения прочности конструкции и уменьшения риска растрескивания ленточного основания.
Хомуты
На углах бани каркас дополнительно укрепляется арматурой, расположенной под углом 45 градусов относительно горизонтальных прутьев.
Армирование угла
Армирование угла
Готовый связанный каркас устанавливается на пластиковые подпорки. Чтобы в процессе заливки бетона не произошло подвижек, между опалубкой и арматурой вставляются крепления из пластика.
Армирование ленточного фундамента
Армирование и прокладка коммуникаций
Армирование фундамента и вязка арматуры
Арматурный каркас предназначен для компенсации растягивающих усилий, которые лента испытывает при нагрузкой на изгиб. Бетон способен легко выдерживать большое давление, но на растяжение он работать не может, поэтому установка арматуры является необходимой процедурой.
Конструкция каркаса представляет собой пространственную решетку, основными элементами которой являются продольные стержни. Они удерживаются в нужном положении вертикальными прутками меньшего диаметра с гладкой поверхностью. Они нужны только для поддержки основных стержней до момента заливки.
Соединение каркаса производится сварным способом или путем вязки отожженной стальной проволокой. Сварка не всегда доступна, а вязка дает некоторую эластичность конструкции, что позволяет сохранить ее целостность при небольших подвижках.
Процесс вязки не сложен и не требует большого количества времени, но нужен некоторый навык.
Как правильно рассчитать глубину и ширину
Полный расчет фундамента — сложная инженерная задача, доступная только подготовленному специалисту.
Требуется выполнить комплексное исследование грунта, рассчитать вес бани без фундамента и с ним, учесть большое количество специальных величин, коэффициентов и показателей.
Для людей посторонних, не имеющих соответствующего образования и опыта, выполнить такой расчет не удастся.
Решением вопроса станет обращение к специалистам, профессионально занимающимся подобными расчетами. Этот вариант является оптимальным, но потребует определенных денежных вложений.
Возможен другой путь — использование онлайн-калькуляторов, которых в сети немало. Результаты, полученные с помощью такого метода, необходимо продублировать на других ресурсах, чтобы иметь возможность проверить полученные данные и вырать наиболее достоверные значения.
Заключение по теме
Как видите, построить фундамент под баню из разных блоков – это нетрудно, если сравнивать заливку и опалубку. Конечно, необходимо придерживаться стандартных строительных правил и нормативов, без них качество будет падать. Но все равно это самая простая технология возведения фундаментов.
Как показывает практика, все чаще частные застройщики прибегают к этим процессам, если строительство ведется своими руками. Это не только просто, но и намного дешевле.
И последнее – можно ли собрать фундамент для бани из пеноблоков? Нельзя. Слишком высокий показатель влагопроницаемости у этого материала. Под действием влаги он быстро выходит из строя, даже при хорошей гидроизоляции.
https://youtube.com/watch?v=pPgAVVbdLJY
