Лестница раскладная на чердак своими руками: пошаговая инструкция для самостоятельного изготовления складной чердачной лестницы с люком

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.

Складная лестница: изготовление и установка

На первом этапе в прямоугольное отверстие, прорезанное в потолке, устанавливается коробка люка и монтируется крышка. Размеры люка должны позволять с удобством подниматься по лестнице. Для изготовления коробки потребуются доски 40х200 мм – напилите их в размер и закрепите по периметру проема.

Зазоры между потолочным перекрытием и коробкой заполните монтажной пеной. Со стороны чердака и со стороны нижнего этажа по периметру люка установите опанелку, состыковав края элементов под 45 градусов.

Утепленная крышка люка монтируется из брусков 50х50 мм и фанеры, внутрь вставляется теплоизоляционный материал. По периметру нижней части крышки наклейте полосу уплотнителя, чтобы люк закрывался герметично и бесшумно. Если размеры крышки выбраны верно, люк будет легко открываться и закрываться.

Согласно чертежам, изготовьте секции складной лестницы, соблюдая все размеры. Длина верхней секции соответствует длине люка, средняя секция немного короче, а нижняя – равна остатку расстояния до пола, если измерить конструкцию в разложенном виде.

Чтобы упростить задачу, изготовьте приставную лестницу, закрепив три перекладины «на живую». Выполните замеры, чтобы определить места и угол установки ступенек. В тетивах потребуется вырезать соответствующие углубления. Нарежьте ступеньки, закрепите их в тетивах при помощи столярного клея и саморезов. Затем разрежьте готовую лестницу на секции.

Подготовленные деревянные элементы следует ошкурить, затем обработать огнебиозащитным составом. После высыхания рекомендуется дополнительно покрыть дерево морилкой и лаком.

Секции лестницы соединяются специальными петлями

Важно правильно установить петли, чтобы конструкция раскладывалась в нужную сторону. Монтаж чердачной лестницы следует вести, уложив элементы на ровную твердую поверхность

Проверьте, как работают механизмы складывания, если конструкцию сложно разложить, значит, петли расположены не точно, и требуется внести поправки.

Далее выполняется установка крышки люка на мощные петли, монтаж шарниров, которые облегчат подъем крышки и закрывание люка. Врежьте в крышку защелку с ручкой для удобства открывания люка, установите на коробке обратную планку под защелку.

Перед тем как закрепить крышку, на внутренней стороне люка выполните разметку мест крепления верхней секции, учитывая ее размеры. Установка лестницы требует использования саморезов по дереву и прочных металлических уголков.

По окончании монтажных работ проверьте функциональность системы и при необходимости внесите коррективы

Чердачные лестницы, спрятанные за люком, используются от случая к случаю, и чтобы избежать проблем, важно убедиться, что конструкция будет полностью работоспособна в любой момент

Складная секционная лестница требует регулярного ухода: следует раз в год смазывать петли и шарниры, чтобы конструкция работала исправно и бесшумно.

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Как сделать складную лестницу на чердак

Изготовленная складная лестница на чердак своими руками является простым и удобным вариантом, поэтому собрать ее не составит труда.

Через пару часов она будет стоять на своем месте, однако перед началом деятельности приготовьте все необходимые материалы и инструменты:

Необходимый инструмент наверняка найдется в каждом хозяйстве.

• Ножовка для дерева.
• Мерная рулетка.
• Лестница, высота которой на 30 см.должна быть больше первоначального размера.
• 4 карточные петли.
• Два бруса по ширине люка + два бруса, которые длиннее первых на 20 см., а толщина всех четырех два или три сантиметра.
• Саморезы.
• Анкера.
• Крючок и петли.

Ход работы

1. Возьмите короткий брус и укрепите на верхний конец лестницы, используя для этого петли.
2. Второй — короткий, крепко установите на нижней части.
3. Возьмите рулетку и отмерьте ⅔ часть от общей длины, распиливая потом отмеченное место.
4. Соедините обе части при помощи петель.
5. Для того чтобы складная чердачная лестница не раскрывалась, укрепите верхний брусок под люком с помощью крючка.

Основой для складной лестницы может стать обычная чердачная лестница, распиленная и соединенная петлями

Технология изготовления раскладной конструкции

Раскладная чердачная лестница, основой которой является люк для перекрытия, можно с легкостью смастерить подручными средствами каждому, тем более что цена на затрачиваемый материал не превышает готового лестничного механизма.

Конструкция устанавливается в проем люка.

Придерживайтесь следующих действий, инструкция:

1. Определите, где будет находиться лестница, а также с размером люка, так как он составляет основу устройства.
2. К полученным размерам прибавьте 8 мм, что необходимо для плотного и легкого закрытия люка.
3. Далее приготовьте 4 бруска: 2 коротких и длинных, а также тонкий лист фанеры. Размер 50 на 50.
4. Сделайте на конечной части брусков выпилы, что должно составлять ровно половину от толщины.
5. Возьмите клей, промажьте и закрепите дополнительно саморезами, после чего прикрутите лист фанеры.
6. Примерьте его в проем.

Лестница для чердака: шарнирный механизм без пружины

Шарнирный механизм можно приобрести в магазине. а можно сделать своими руками.

1. Для начала составьте все расчеты, они будут помогать в дальнейшем: угол открывания, ширина и т.п.
2. Позаботьтесь заранее, чтобы уголок — 1 шт., кусок листового материала и 2 полосы различной длины были под «рукой». Опираясь на ранее рассчитанные цифры, отмечаем отверстия для шарниров, далее сверлим его под болт (М 10). Собираем все вместе, но при этом не нужно стягивать сильно болты.
3. Делаем замер необходимого угла при помощи малки, и вырезаем заданный угол, используя лобзик. После чего острые концы необходимо округлить, но только после того, как лишняя длина удалена. На основании самодельного механизма необходимо изготовить точно такие же конструкции.
4. Скрепив струбцинами готовую часть, делаем отверстие и вставляем в него болт. Потом приступаем ко второму в таком же порядке, после чего ровняем по длине. Устанавливаем готовые механизмы на люк.

Монтаж складного устройства в проем:

Чердачная складная лестница — своими руками сооруженная, при неправильных расчетах может не совпадать с заявленной высотой, поэтому повторно измерьте длину лестницы, чтобы по высоте она совпадала — сверху с потолком, а снизу с полом

Проем должен быть больше чердака.
К нижней части проема закрепите временные дополнительные доски.
Уложите монтажную лестницу на вспомогательные доски.
Вставьте распорки в края проема.
При помощи 4 шурупов закрепите лестничную коробку.
Уберите доски снизу, и раздвиньте лестницу.
Осторожно! При неправильной установке или слабом закреплении лестница может упасть, поэтому соблюдайте правила безопасности.
Боковую часть лестничной коробки зафиксируйте двумя болтами.
Возьмите изолирующий материал, и заполните пространство там, где оно есть (между коробкой и проемом)

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

На тетивах.

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Стремянка

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Виды

Простые варианты конструкции

Как сделать лестницу на чердак своими руками? Тут многое будет зависеть от выбранного вами варианта конструкции. Если пространства мало, и отсутствует большой опыт в столярных работах, то можно использовать простой вариант складной чердачной лестницы. Такая конструкция подойдет в том случае, если люк расположен непосредственно около стенки.

Для ее изготовления вам понадобится следующее:

• Для измерения и разметки приготовьте рулетку и простой карандаш;
• Обычную лестницу из дерева. Ее высота должна быть на 20-30 сантиметров больше, чем расстояние от пола до чердака. Ширина лестницы может немного отличаться от ширины люка;
• Карточные петли. Их ширина должна равняться толщине косоуров (брусков, на которые крепятся перекладины) приготовленной лестницы. Таких петель нужно четыре штуки;
• Два деревянных бруска толщиной 2-3 сантиметра. Их длина должна равняться ширине люка на чердак. И еще два бруска с шириной на 20 сантиметров больше предыдущих;
• Чтобы делать спилы приготовьте ножовку по дереву;
• Крючок и петелька с анкером, саморезы.

Для изготовления простой чердачной лестницы нужно выполнить несложные манипуляции.  Вначале поработаем рулеткой и карандашом. Сначала отмеряем сверху две трети от длины приготовленной деревянной лестницы и распиливаем ее. Места спилов соединяем при помощи карточных петель, при этом нужно сделать так, чтобы меньшая часть складывалась к стенке.

После этого, в нижней части лестницы крепим длинные бруски. Делаем это с помощью саморезов, прочно и надежно. Это будет основание лестницы на чердак. В верхней части крепим короткий брус на карточные петли. Затем соединяем его прочно к другому, прибитому к стенке под люком на чердак. На этом вся работа закончена.

Такая конструкция такая же простая, как и приставная лестница на чердак. Сделать ее своими руками не составит большого труда. Но и минусы у них общие. В обоих случаях чердачная лестница будет постоянно на виду.

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям. Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.

Складная лестница

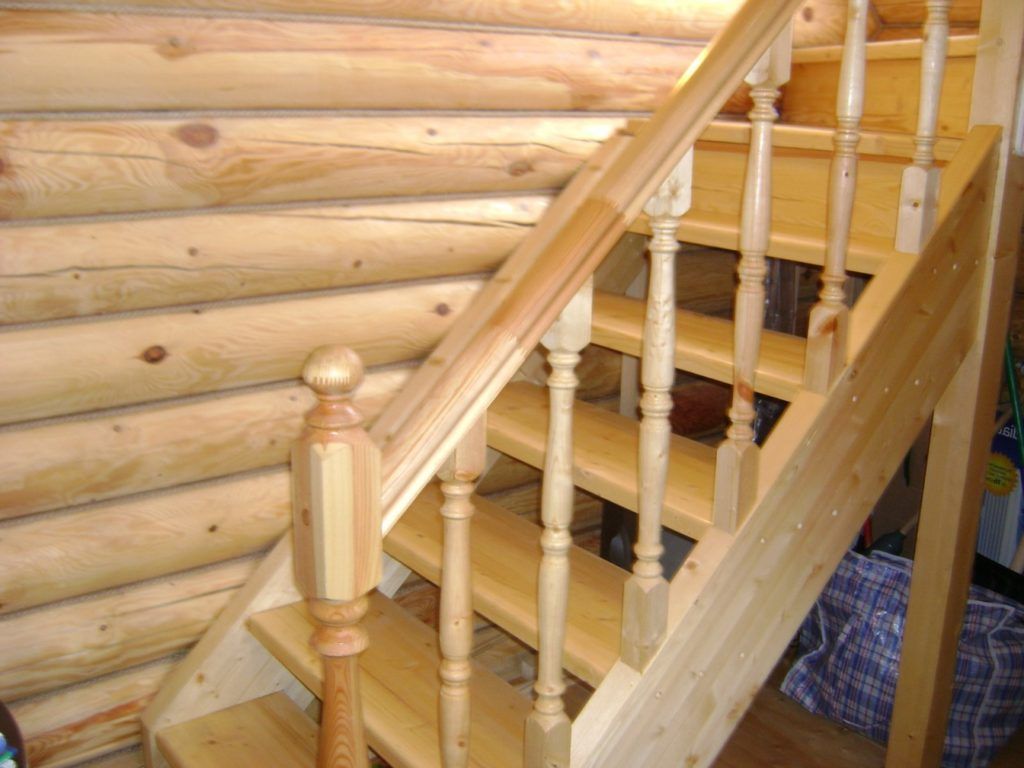

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

• массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
• доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
• для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
• если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
• элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

• электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
• шлифмашинка или наждачная бумага для обработки досок и брусьев;
• шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
• в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин

Последовательность работ по созданию лестницы на чердак из дерева:

с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
вырезают ступени и, при необходимости, подступенки под размер;
засверливают/фрезеруют отверстия для крепежа

Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза
Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

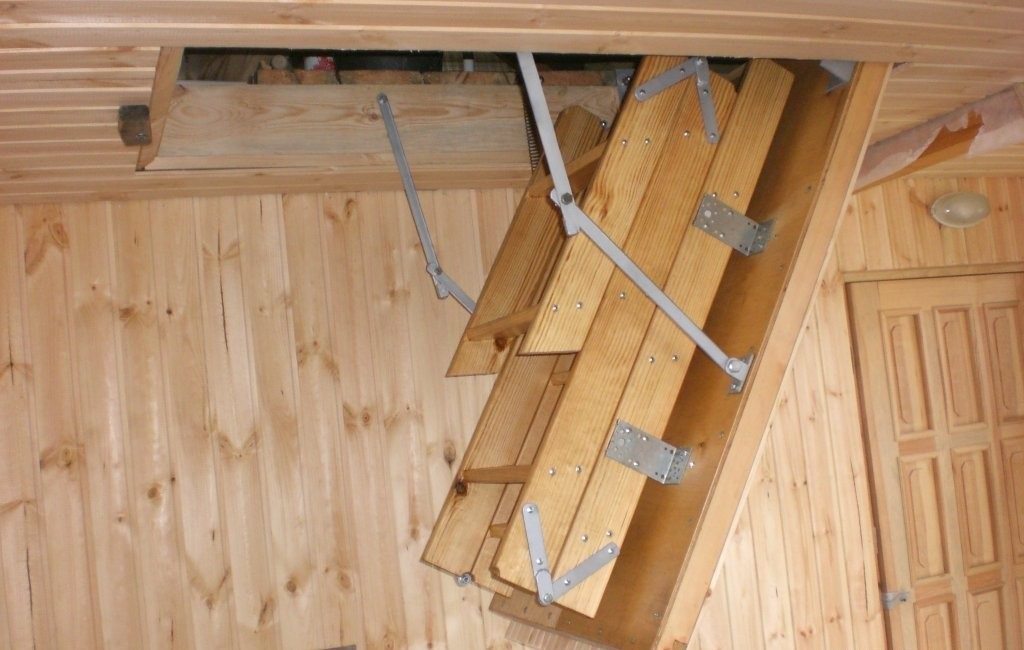

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

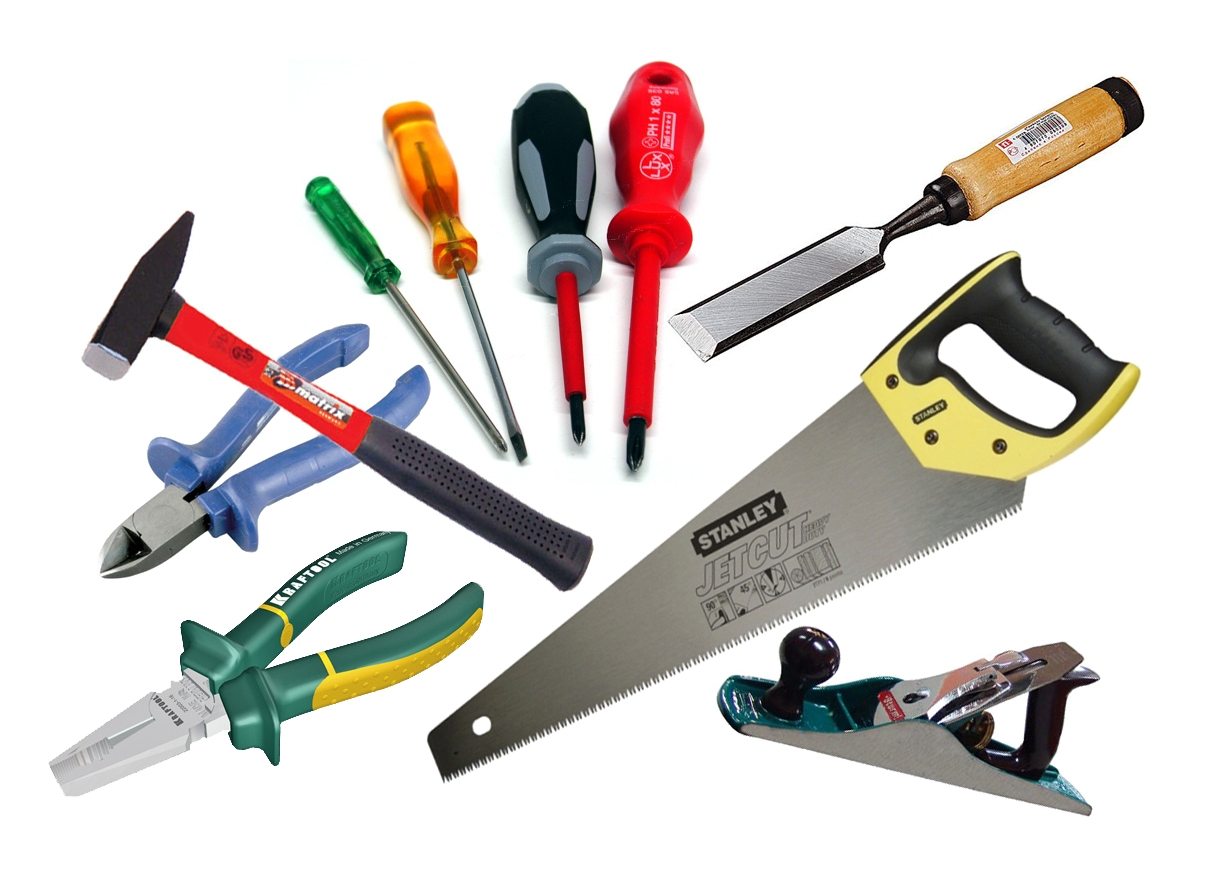

Для работы понадобятся:

• дрель (перфоратор);
• шуруповёрт;
• карандаш;
• отвёртка;
• болты;
• молоток;
• набор пил, ножовок;
• стамеска;
• плоскогубцы;

• рулетка.

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

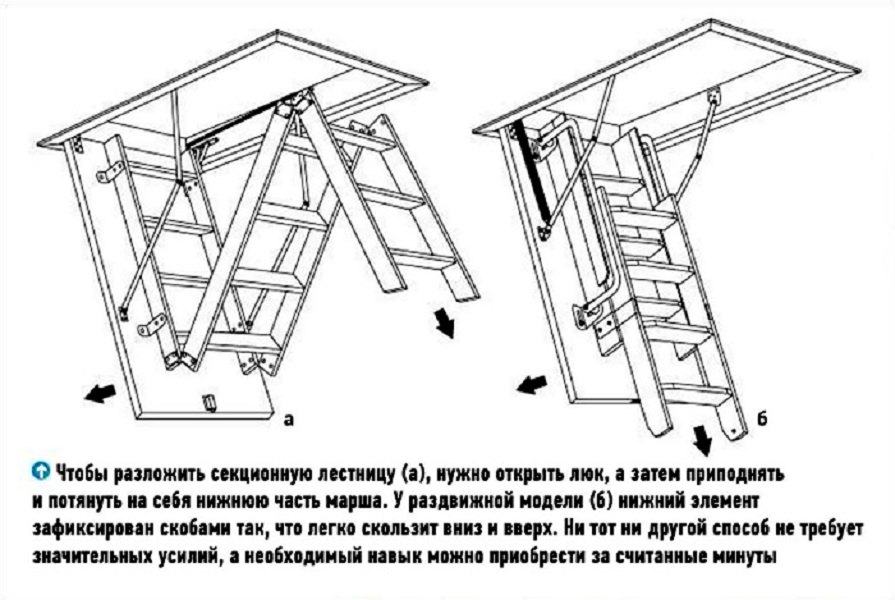

Механизм действия складной чердачной лестницы

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции

Нужно уделить ей особое внимание

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Схема устройства стационарной лестницы на чердак

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней

Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Основные составляющие механизмы складной чердачной лестницы

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.
