Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

• 4 железные ножки длиной 55 см из уголка, профиля или трубы;
• 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
• две продольные стенки размерами 77х15 см;
• две поперечные стенки 35х15 см;
• лист 35х80 см в качестве дна;
• металлическая сетка 35х50 см, выполняющая роль гриля;
• две перемычки для возможности установки решетки по 77 см;
• цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
• две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Технология изготовления с чертежами и фото

Сооружать складной мангал своими руками следует с учетом общих требований приготовления масса на углях:

• шашлыки должны находиться на высоте 20 – 30 см от углей;
• между шампурами должно обеспечиваться расстояние 8 – 10 см, чтобы их можно было периодически поворачивать, не задевая соседние прутки с мясом;
• классической порцией являются 6 кусков, поэтому шампур имеет длину 30 – 40 см.

В отличие от стационарного типа, чертежи при изготовлении переносного очага нужны в обязательном порядке. Для раскладных модификаций трансформеров, превращающихся при транспортировке в удобные чемоданы, или вкладываемые в чехлы-дипломаты, дополнительно потребуется схема металлического мангала (раскладка/сборка).

Внимание: Стационарный очаг имеет высоту с привязкой к росту среднестатистического повара 0,8 – 1,2 м от земли до верхнего бортика, на который укладываются шашлыки. Для экономии места в багажнике авто мобильный тип имеет более короткие ножки 40 – 50 см

Дополнительные размеры можно увидеть на чертежах ниже:

Разборная конструкция

В зависимости от предпочтений владельца сборный мангал может состоять из разного количества элементов:

• со съемными ножками – прямоугольный сварной корпус неразборный, опорные элементы прикручиваются или устанавливаются в специальные пазы по месту эксплуатации, конструкция жесткая и прочная, но требует много места при транспортировке;
• полностью разборный – состоит из днища, боковых торцевых и продольных стенок и ножек.

В последнем варианте разборные мангалы своими руками изготовить сложнее всего, так как для соединения отдельных элементов внутри их необходимо изготовить посадочные отверстия. Чаще всего используются следующие варианты фиксации:

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

1. Простая модель, разбирающаяся на 5 отдельных элементов.
2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

• болгарка и круги;
• дрель со сверлами по металлу;
• ножницы по металлу;
• линейки, рулетка;
• чертежи;
• листовой металл.

Кроме того, для второго варианта дополнительно нужны:

• сварочный аппарат с электродами;
• приспособления для нарезки резьбы;
• пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

• ширина – 280 мм;
• длина – 350 мм;
• высота изделия – 240 мм;
• глубина жаровни – 150 мм.

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
3. Детали шлифуют.
4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
5. При желании можно окрасить изделие огнеупорной краской из баллона.

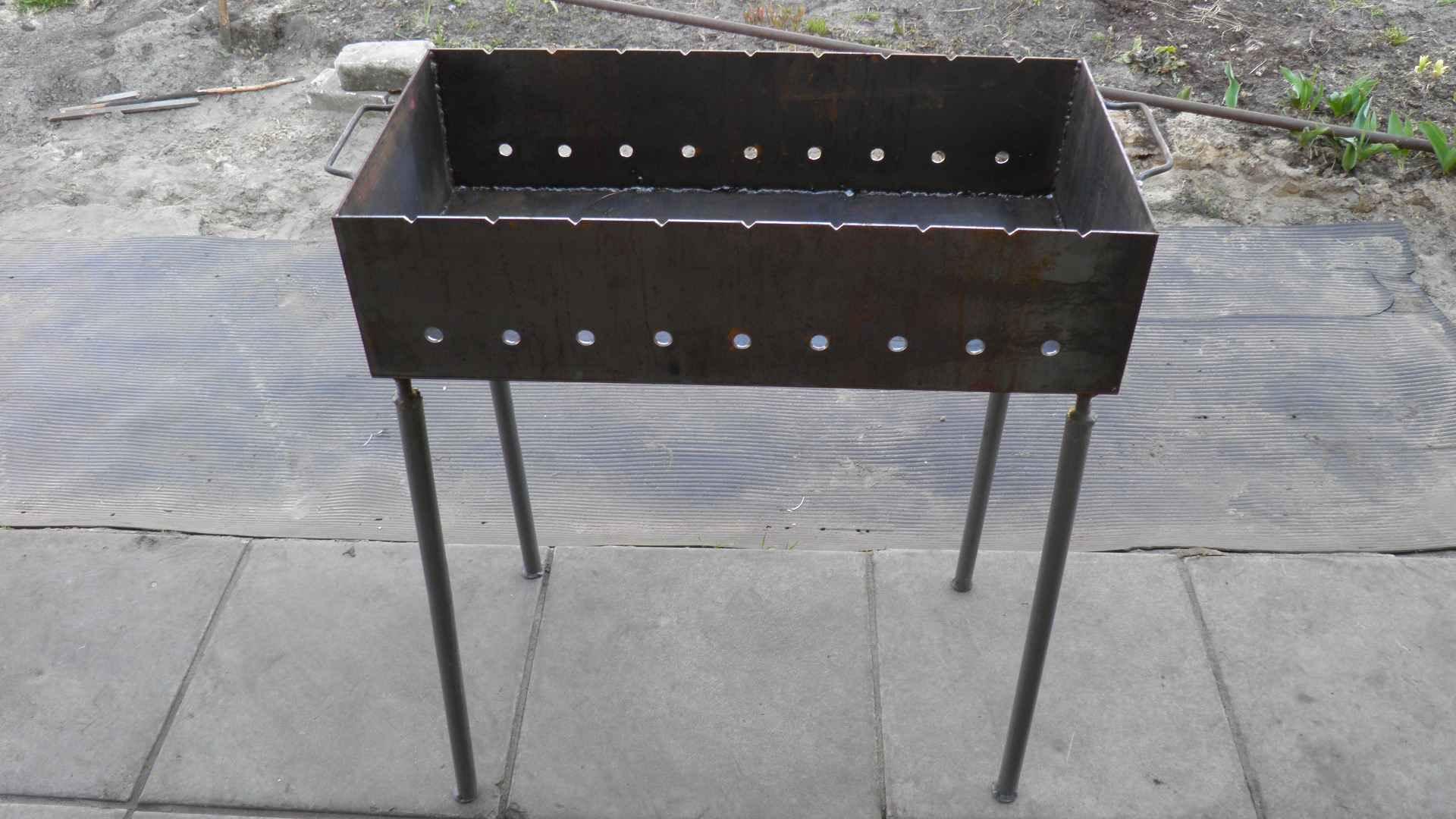

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика	В сложенном виде	В рабочем положении
Длина, мм	590	590
Высота, мм	—	320
Ширина, мм	300	300
Глубина, мм	14	168
Высота ножек, мм	—	280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
2. Сверлим отверстия.
3. Намечаем болгаркой линии сгиба.
4. Раскраиваем металл.
5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
7. Привариваем трубу ко дну.
8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
9. Также изготавливаем вторую створку.
10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
12. Болгаркой прорезаем пазы для шампуров.
13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Полезные дополнения

Если уж браться за дело основательно, то стоит позаботиться об отсеке для подготовки углей. Он может также использоваться в качестве печи для кастрюли. Доработка довольно простая. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 с высотой в 20 см. Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.

Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

• периодическое использование, долгое бездействие;
• расположение под открытым небом или в беседке;
• высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

• мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
• размеры – крупногабаритный для больших компаний и малоформатный для семьи;
• форма – труба, бочка, прямоугольник, архитектурные модификации;
• дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
• для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
• верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

1. металлические бочки;
2. швейные машины;
3. обрезки стальной трубы большого диаметра;
4. кованые и литые этажерки, столешницы;
5. пропановые баллоны;
6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Изменение показателей в зависимости от материала изготовления мангала: размеры, чертежи

Прорабатывая чертёж мангала, следует помнить, что его размеры будут напрямую зависеть от того, из какого материала он изготавливается. Изделия из листового металла обычно меньше аналогов из кирпича. Именно поэтому, выбирая оптимальную высоту мангала для шашлыка из металла, нельзя ориентироваться на значения, рекомендованные для конструкций из кирпича.

Параметры изготавливаемого устройства зависят от материала ФОТО: pechi-kamin.ru

Кирпичные конструкции

Большой размер кирпича предъявляет определённые требования к габаритам готовой конструкции. Наличие дымохода, мойки или столешницы ещё больше увеличивает общие габариты

Именно поэтому очень важно разобраться, как правильно сделать мангал из кирпича

При изготовлении кирпичной конструкции учитывается ряд нюансов:

• ширина, длина и высота бортика подгоняется под стандартные параметры;
• глубина жаровни для мангала согласуется с форматом кирпича и толщиной формируемого шва. В зависимости от количества укладываемых рядов, она может быть 21 либо 28 см.

Параметры должны согласовываться с габаритами кирпича ФОТО: sc02.alicdn.com

Размеры и конструктивные особенности мангала из металла

Прорабатывая чертежи и выбирая размеры, важно помнить, как правильно сварить мангал, чтобы он смог прослужить очень долго, должным образом выполняя возложенную на него функцию. Для изготовления подобной конструкции могут использоваться не только новая листовая сталь, но и бывшие в употреблении изделия, имеющие подходящую длину. Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа

В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка

Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа. В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка.

Чтобы продлить срок службы металлической конструкции, стоит изначально выбирать листовой материал из нержавеющей стали либо после изготовления производить обработку специальными защитными составами. Даже небольшой слой позволит защитить металл от коррозии.

Для украшения используются различные декоративные элементы, включая ковку. В некоторых случаях используются подставки из-под старых швейных машинок. Предлагаем посмотреть фото того, как выглядят мангалы, изготовленные из металла. Возможно, что среди готовых решений вы увидите желанную для вас конструкцию и захотите стать её счастливым обладателем.

ФОТО: avatars.mds.yandex.netФОТО: unidoski.ruФОТО: images.ru.prom.stФОТО: avatars.mds.yandex.net

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Предыдущая БеседкаСтроительство беседки для дачи своими руками: чертежи, размеры, инструкции
Следующая БеседкаДелаем беседку на даче своими руками

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

• «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
• КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
• «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печейИсточник stroimaterials.ru «Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net

Самый простой разборный мангал из металла

Самый простой мангал может поместиться в обычный чехол от зонта, например! Ну, если же вы не желаете переводить чехол от зонта, то сшейте новый.

Размеры простого разборного переносного мангала следующие:

• длина поперечин 500 мм;
• длина ножек 450 мм;
• ширина поперечин – 30 мм;
• ширина ножек – 10 мм;
• толщина стали – 3 мм;

Чтобы сделать разборный мангал своими руками из металла придерживайтесь инструкции.

1. Вам понадобится полоса 1 м из листовой стали для поперечин, а также 4 полосы для ножек. Все размеры уже указаны выше.
2. Метровую полосу разрезаем болгаркой на две части по 50 см. Намечаем расстояние по 60 мм и делаем прорези для шампуров на 5-6 мм.
3. В каждой поперечине просверлить по 2 отверстия, к которым будем крепить ножки. Диаметр = 5мм, отступы от краев на 10-12 мм.
4. Будущие ножки переносного мангала следует заточить с одной стороны, чтобы их было проще забивать в землю.
5. Просверлить отверстие диаметром 5мм с отступом от края на 15 мм. Сюда будем крепить заклепки.
6. Далее заклепываем отверстия. Более подробно как это сделать смотрите на схеме ниже.
7. Если вы не хотите делать заклепки, то можете элементарно обойтись с помощью гаек и болтов. Однако в таком случае со временем они будут развинчиваться, и придется постоянно их подкручивать.
8. Как только закрепите все части двух поперечин – простой мангал из металла готов! Шейте чехол,и берите с собой на природу, в поход или куда душе угодно.

Мангал вбивается в землю молотком рядом с кострищем

Остудить можно в воде, или просто подождав.

Удобно сворачивается в единую конструкцию

Размеры очень привлекательны для того, чтобы взять с собой в поход, на рыбалку или просто на природу

Более подробно на видео от авторов данного мангала.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.

Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца

Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:

• простой в изготовлении, без применения специального оборудования;
• устойчивый к перепадам температур, износостойкий, долговечный;
• огнестойкий;
• экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.

При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз. Различают две группы мобильных очагов:

Различают две группы мобильных очагов:

• трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
• наборы – состоят из отдельных деталей, которые соединяются в пазы.

Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно

Для фиксации ножек внутри корпуса изготавливают посадочные гнезда Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.

Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров

Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:

• ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;

  В стенках пробивают и отгибают наружу проушины

• паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;

  Торцевые элементы являются ножками очага

Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:

• количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
• габариты багажника автомобиля, в котором мангал будут перевозить;
• оптимальная высота борта 13-20 см.

Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса

Как работает мангал?

Планируете отдых на природе? Возьмите с собой переносной мангал, и ваши кулинарные способности оценит каждый! А если вы часто устраиваете дружеские посиделки на даче, то без стационарной модели не обойтись. Они имеют объемную рабочую поверхность, поэтому подойдут для большой семьи и веселой компании! Для того, чтобы создать функциональное устройство, необходимо учесть все детали. Для этого необходимо ознакомиться с принципом работы и структурой изделий:

1. Ножки. В основном, это 4 прямых металлических штыря. Они должны плотно заходить в землю и поддерживать весь каркас. Поэтому, при выборе размеров, необходимо учитывать и это свойство. Выбор размеров — это индивидуальный подход каждого мастера. Стандартная длина магазинных конструкций — 80-120 см. Некоторые народные умельцы использовали вместо ножек старые столы и т.д.
2. Корпус. Это основа конструкции. Состоит из четырех стенок и днища. Низ жаровни необходимо значительно усиливать. Это место наиболее интенсивно эксплуатируется. Стенки нужно перфорировать. Боковые отверстия понадобятся для создания воздухообмена в коробе.

Изображение простого и функционального мангала своими руками.

Работает жаровня по простому принципу. Сначала разжигается костер, подкладываются дрова в короб. Далее нужно немного подождать, пока древесина перегорит, появится жар. После выкладываются шашлыки на шампурах. Также можно использовать гриль-сетку. Все зависит от того, какое блюдо готовится.

Обратите внимание. На этапе проектирования не забудьте учесть углубления на боковых стенках для шампуров!
