Мауэрлат для двухскатной крыши своими руками

Крепление стропил односкатной крыши к мауэрлату

При конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.

При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).

Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.

Создание уклона двухскатной кровли

Выбор уклона кровли зависит от региона строительства (снеговая и ветровая нагрузки), а также от типа кровельного покрытия. Функционал чердачного (мансардного) помещения также играет роль. Минимальный угол, а это 12 градусов – для необслуживаемого чердака. Максимальный – 60 градусов для всех видов конструкций.

В зависимости от кровельного материала угол наклона я выбираю следующим образом:

обычный шифер – от 12 до 60 градусов;
битумная черепица – от 12 и выше;
металлочерепица – от 20 градусов;
штучная черепица (полимерпесчаная, керамическая) – от 26 до 60 градусов;
ондулин – от 15 градусов.

Для нормальных эксплуатационных характеристик следует принимать оптимальный угол, а это 35 – 45 градусов. В этом случае возможно устройство мансарды. Снег не будет задерживаться на крыше. Применять можно любой кровельный материал.

Формирование угла наклона провожу с помощью стропильных ног. После определения угла наклона, первую пару стропил собираю на земле и фиксирую угол при помощи ригеля. Впоследствии эта сборка может служить кондуктором (шаблоном) для сборки других пар стропильных ног.

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов :

Параметры площади дома – его периметр и площадь.
Тип конструкции крыши.
Материал используемый в стропильной системе и для покрытия кровли.
Климатические условия.
Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов. вот основные из них:

Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
Крестообразная.
Складчатая.
Плоская.
Сферическая.
Шатровая, полуовальная и вальмовая.
Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

Как закрепить мауэрлат. Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Что собой представляет мауэрлат?

Мауэрлат – это устойчивая конструкция, которая уложена по периметру стен и служит основой для крепления стропил. Главная задача мауэрлата состоит в том, чтобы максимально равномерно распределить нагрузки свесов крыши и прочно привязать саму крышу к общей конструкции дома. Другими словами, это то самое связующее звено между стенами и крышей, а потому к его изготовлению приступать нужно особенно ответственно.

Второстепенная задача мауэрлата – снизить до минимума так называемую парусность крыши, т.е. ее способность быть сорванной лихим ветром.

Но почему тогда, если это так важно, встречаются крыши совсем без мауэрлата? Да, такая практика существует. Стропила попросту крепят к балкам перекрытия, если те достаточно прочные

Но в этом случае все сконцентрированные нагрузки крыши приходятся на места опор стропил, тогда как мауэрлат распределил бы их по всем стенам. Что лучше и безопаснее, как вы считаете?

https://youtube.com/watch?v=4rJr_c0NZeM

Крепление мауэрлата проволокой

Данный способ является одним из простейших в устройстве.

Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.

Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.

Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Подготовка материала к монтажу

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см

Важной и сложной задачей является определение правильного угла наклона

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

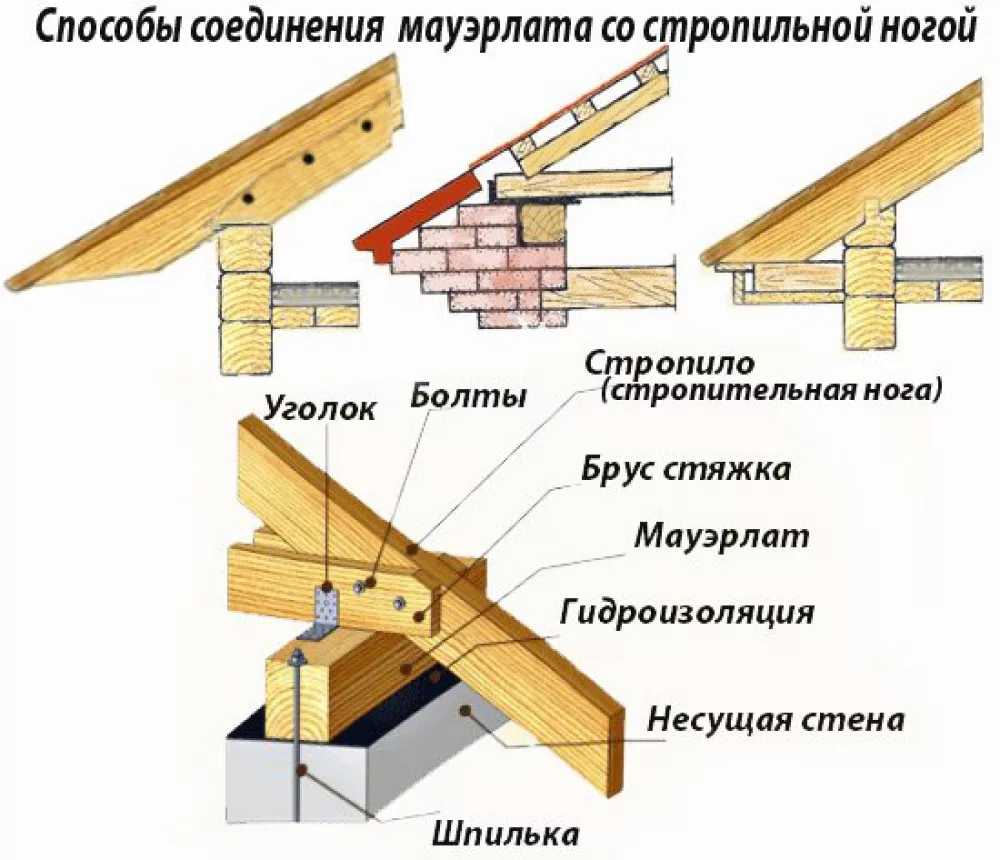

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

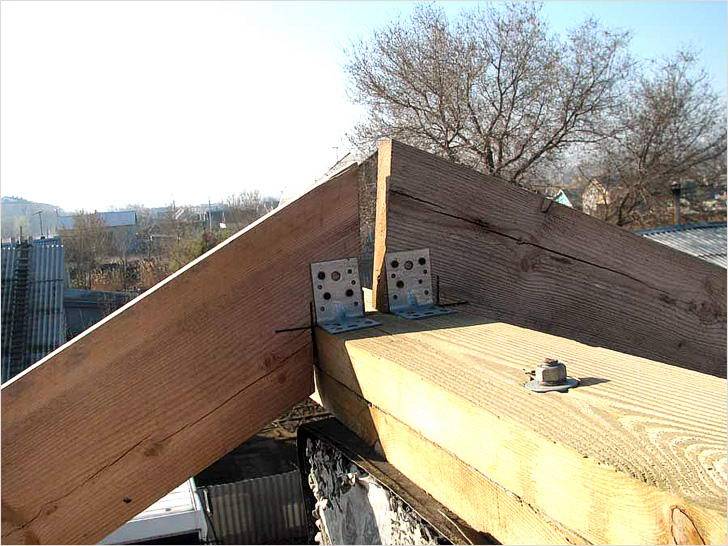

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям

Важно использовать вспомогательные элементы, например, уголки для крепления стропил

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.
Брусья мауэрлата сращивают вдоль стен и скрепляют на углах
По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.
Концы болтов должны быть достаточно длинными для накручивания гаек
После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.
Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания

Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления

Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Установка мауэрлата

Существуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

Способы фиксации мауэрлата к стене из газобетона

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Стальная проволока

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

На металлические стержни (шпильки)

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Адгезионный монтаж

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

Механическим анкером

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.
