Акт опрессовки системы отопления - порядок проведения работ и составления документа

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

Город.
Число подписания акта (и самой опрессовки).
Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
До каких показателей было поднято давление в системе , указываются кгс/см2.
До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

Абонента.
Теплоснабжающей организации.
Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

химической промывки котла _______, инвентарный № _______,

____ года изготовления, расположенного в котельной _____________________

Мы, ниже подписавшиеся: 1 Мастер по ремонту____________________, 2. Инженер-химик ______________________, составили настоящий АКТ о том, что в период с _______ по _______ в котельной _________ была проведена химическая промывка котла ________________________________, в следующем объеме. 1. Монтаж и гидроопрессовка схемы промывки, опробование работоспособности оборудования промывки на воде. Длительность __ часа. 2. Кислотная промывка котла. Концентрация серной кислоты __ %. Концентрация ингибитора уротропин __ %. Температура моющего раствора __ ОС. Перемешивание воздухом – каждые __ часа. Длительность промывки __ часов. 3. Водная промывка котла. Заполнение котла и опорожнение – __ раза. Длительность __ часа. 4. Щелочно-фосфатная промывка котла, нейтрализация кислоты, пассивация стальных поверхностей. Концентрация щелочи __ %. Концентрация фосфатов __ %. Температура моющего раствора __ ОС. Перемешивание воздухом – каждые __ часа. Длительность __ часов. 5. Водная промывка котла. Произведен __кратный водообмен. Длительность __ часов. 6. Химконтроль отмывочной воды по окончании промывки: — прозрачность – __; — рН – __; — шлам (визуально) –__; — жесткость – __.

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

Повышается температура теплоносителя в отопительном контуре;
Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.

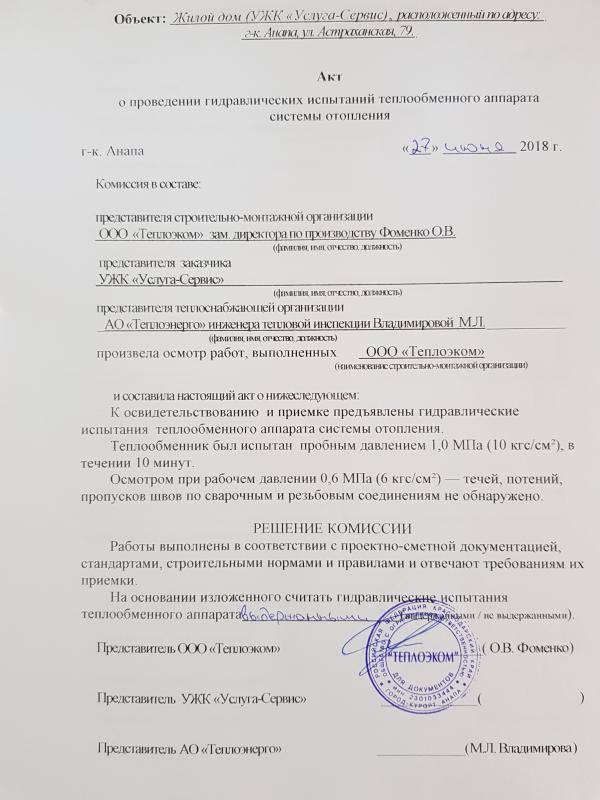

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

название проверяемого объекта;
дату и время проведения опрессовки;
тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
используемые приборы;
результаты визуального осмотра соединений, швов и т.д.;
величину рабочего давления и нагрузки на систему и продолжительность испытаний;
значения на манометре в конце проверки;
величину падения давления;
информацию о ликвидации протечек и иных дефектов;
заключение о том, что система готова к эксплуатации;
подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

Составные части акта опрессовки системы отопления

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим. В основной части акта указываются:

В основной части акта указываются:

Город.
Число подписания акта (и самой опрессовки).
Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
До каких показателей было поднято давление в системе, указываются кгс/см2.
До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

Абонента.
Теплоснабжающей организации.
Обслуживающей организации.

Замена трубопроводов является далеко не бюджетным вариантом улучшения функционирования отопительной системы. Своевременно проведенная промывка системы дает возможность избавиться от загрязнений внутри труб, которые вызывают заметное снижение температуры при работе отопительного оборудования.

Этапность исполнения фронта работ по промыванию отопительных систем специальными организациями выглядит следующим образом:

В первую очередь производят осмотр состояния конструкции. На основании чего оценивается общее состояние конструкции. Производится первичная опрессовка системы. Рабочее давление не может быть выше стандартных отметок в 1,25 раза. По норме оно не может быть не выше чем 2 атмосферы. Это нужно для того, чтобы в ходе эксплуатации не проявились протечки. Это может привести к конфликту с представителями заказчика. Все протечки и выявленные недоделки нужно устранить перед началом работ по промывке батарей отопления.
Затем пишут акт на произведение внутренних работ в ходе очистки конструкций. В такие работы включают полный демонтаж систем отопления.
Выбирают самую эффективную и оптимальную технологию очистки конструкции. Самым экономичным считается гидропневматический способ внутренней промывки батареи отопления. Делают это с помощью специальной пульпы. При этом образовывается сильная струя воды, которая и промывает батареи отопления изнутри. Иногда используют специальное оборудование, которое используется для промывки батареи. Некоторые профессионалы используют химические средства для очистки. Но такой способ более агрессивен и может повредить внутренние части системы.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

Если система была в эксплуатации, сливается теплоноситель.
К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Опрессовка системы отопления

Процесс опрессовки, в первую очередь, включает в себя проверку системы повышенным давлением. После этого проделывают следующие виды работ:

гидропневматическая проверка;
химическая промывка труб отопления;
гидростатические испытания (непосредственная опрессовка);
ремонт труб и батарей отопления;
профилактические и подготовительные работы.

После проведения всех вышеперечисленных процедур, оформляется официальный документ: акт опрессовки системы отопления. Образец выглядит следующим образом.

Акт опрессовки системы №___

Испытания должны проводиться в соответствии с СП 40-102-2000

Объект: _____________________

Застройщик: _________________

Город: _________________, улица, дом: _____________________

Система: (нужное отметить)

водоснабжения, отопления, напольного отопления, настенного отопления, охлаждения

Максимальное рабочее давление _____ bar, максимальная рабочая температура ______ С

Предварительное испытание выполнено

1. Заполнить систему водой и выдержать 2 часа

2. Установить испытательное давление (1,5 х рабочее давление) _____bar и поддерживать его на протяжении 30 минут

3. Снизить испытательное давление до расчетного

4. Провести осмотр системы (трубопровод не может иметь никаких утечек)

5. Выдержать трубопровод под рабочим давлением около 30 минут

6. Провести осмотр всего трубопровода после предварительного испытания

Окончательное испытание

7. Установить в системе гидравлическое расчетное рабочее давление

8. Поддерживать рабочее давление в течение 2 часов

9. Довести давление до испытательного уровня (не больше 10 минут)

10. Поддерживать испытательное давление в течение 2 часов

11. Провести осмотр всей системы после окончательного испытания

Заключение

Гидравлическое испытание произведено в соответствии со всеми нормативными требованиями к данной процедуре. При этом утечки не были выявлены и никаких изменений форм элементов трубопровода не замечены.

Дата: ______________

Застройщик: __________________

Представитель монтажной организации: ___________________

Следует заметить, что акты гидравлических испытаний могут отличаться от предоставленного образца, но в нем также должны быть отмечены следующие моменты:

протяженность системы отопления;
подробное описание участка, на котором проводились испытания;
перечисление всех инструментов и оборудования, с помощью которых производились все работы;
внесены все замеры и показания, полученные во время проведения испытания;
в конце такого акта ставятся подписи всех членов комиссии: заказчика, приемщика работ (представитель компании, которая проводила опрессовку) и ответственного специалиста, в обязательном порядке указывается номер его сертификата.

Акт опрессовки — важный юридический документ, поэтому следует внимательно его заполнять, не допускать помарок и исправлений. В случае возникновения аварийной ситуации с отоплением, с его помощью можно будет доказать вину компании, которая проводила проверку системы и получить компенсацию за нанесенный ущерб.

Для владельцев частных домов придется обращаться в районные отделения организаций, которые занимаются теплоснабжением. Как вариант, можно воспользоваться услугами частных компаний. Но поскольку ответственность за правильную работу очень серьёзная, то и доверять работу нужно компетентным, аттестованным профессионалам, чья профпригодность подтверждена соответственными документами о допуске к подобным работам.

Можно и самому провести все работы по проверке отопительной системы, если вы уверены в своих возможностях, но все равно контрольную гидравлическую проверку придется провести в присутствии инспектора, который уполномочен данный акт составлять.

Когда осуществляются испытания и подтверждение их результатов

Опрессовка отопительных систем выполняются:

в комплексе подготовки зданий перед началом отопительного сезона;
после замены (ремонта, модернизации) части трубопроводов, радиаторов, прочих приборов и оборудования;
при сдаче объекта в эксплуатацию.

Документом, подтверждающим готовность систем к эксплуатации, является заполненный в соответствие с общегосударственными требованиями акт гидроиспытаний или пневмоиспытаний (далее «Акт»). Он оформляется на заключительной стадии технологических тестовых мероприятий, которые помогают выявить дефекты трубопроводов и оборудования, подтверждая его нормативную работоспособность.

Составные части акта опрессовки системы отопления

В основной части акта указываются:

Город.
Число подписания акта (и самой опрессовки).
Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
До каких показателей было поднято давление в системе , указываются кгс/см2.
До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

Абонента.
Теплоснабжающей организации.
Обслуживающей организации.

Как проводится опрессовка отопления

1. При опрессовке в систему или ее участок специальным опрессовочным насосом нагнетается избыточное давление, величина которого определяется нормами СНиП.

В нормах учитываются такие факторы, как:

— Тип строения (жилое, административное, промышленное и т.д.);- Количество этажей;- Тип используемых радиаторов отопления.

В зданиях высотой до 3-х этажей обычное рабочее давление не выше 2 атмосфер. При опрессовке давление в системе повышают примерно на 30%.

2. Выдержка. В герметичной системе давление сохраняется неизменным при выдержке 5-10 мин. Если манометр показывает падение — значит есть протечки. Дефекты необходимо обнаружить и устранить, после чего повторить процедуру до успешного результата.

При падении давления необходимо найти и устранить место протечки.

Своевременное проведение испытаний и контроль необходим на любом объекте. Если не проводить регулярные проверки, это может привести к таким неприятным последствиям, как прорыв коммуникаций, затопление помещений, сбоям в работе системы отопления и системы жизнедеятельности всего строения.

Акт опрессовки

В многоквартирных домах опрессовку проводят коммунальные службы. В частном доме ответственность за проведение процедур лежит на владельце строения.

Для проведения опрессовки нужно подать заявку в районные отделения организаций по теплоснабжению или обратиться в частные компании. Специалисты должны иметь допуск к подобным работам и специальное оборудование.

Специалист, выполняющий опрессовку, должен иметь документ о допуске к подобным работам, специальное оборудование и бланк Акта об опрессовке.

Но даже если работы проводятся самостоятельно, «на свой страх и риск», все равно после их завершения будет необходимо провести контрольное испытание в присутствии инспектора, составляющего Акт опрессовки.

Бланк акта обязательно должен быть у мастера, который занимался выполнением этих работ, или же у инспектора, который будет их принимать.

Так как акт опрессовки является важным юридическим документом, который говорит о том, что отопительная система исправна и готова к эксплуатации, необходимо проконтролировать точность и правильность его заполнения. Данные должны располагаться в предназначенных для них строках, записи не должны иметь исправлений и помарок.

Акт опрессовки может стать оправдательным документом, в случае возникновения аварийной ситуации, но может служить и доказательством вины организации, проводившей работы, что позволит получить страховое возмещение собственнику здания.

Акт опрессовки — юридический документ, который может послужить основанием для получения страховки в случае ущерба от аварии отопительной системы.

При необходимости специалисты всегда готовы помочь подготовить вашу отопительную систему к зимнему сезону.
