Промывка и опрессовка системы отопления: подробная инструкция

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

  • холодные «пятна» на днище радиаторов;
  • части отопительного контура, которые не нагреваются правильно;
  • чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

  1. Powerflushing.
  2. Промывка избыточным давлением.
  3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама. Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

  1. Выключить все электрические элементы управления и электрически изолировать систему.
  2. Исключить подачу холодной воды в систему центрального отопления.
  3. Вручную закрыть все вентиляционные отверстия отопительного контура.
  4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
  5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
  6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
  7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
  8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
  9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Опрессовка водой и воздухом

Итак, как уже было отмечено, проверка может быть гидравлическая или пневматическая.

Использование воды. Одной из составляющих любого контура отопления является спускной кран. Размещается этот элемент всегда в самой нижней точке. К нему подключается насосное оборудование, затем в систему закачивается вода. Медленно заполняя контур, жидкость вытесняет из труб воздух, который во время проверки неоднократно спускают.

В процессе их эксплуатации внутри отопительной конструкции собирается грязь, солевые отложения и известковый налет. Так, вместе с опрессовкой выполняется и промывка системы. Испытание контура обогрева происходит до тех пор, пока трубы не заполнятся полностью. После этого давление в них начинает подниматься. За его трансформациями наблюдают при помощи манометра.

Давление должно оставаться на одном уровне в течение 25-30 мин. Если же оно упадет, то это значит, что в системе имеется протечка. Необходимо принять меры по обнаружению течи. В этом случае проверяются все радиаторы, сварочные швы, резьбовые соединения, запорная арматура и пр. После устранения дефектов, нагнетание выполняется повторно.

Применение воздуха. Опрессовка каналов обогрева с применением воздуха производится приблизительно так же, как и водой. Однако в этом случае в контур нагнетается не вода, а, соответственно, воздух. Воздушная проверка осуществляется в том случае, если ни в коем случае нельзя допустить возникновения протечек. Но при испытании воздухом нужно тщательно следить, чтобы после проверки в системе не сохранились воздушные пробки.

При таком способе опрессовки отслеживать возможное понижение давления приходится дольше, поскольку воздух сжимается сильнее жидкости. Данный способ испытаний должны выполнять исключительно профессионалы.

Проверка системы отопления с применением воздуха выполняется и в том случае, если невозможно провести испытания с использованием воды. К примеру, в зимний период.

Перед началом работ по опрессовке составляется специальная программа, которая утверждается инженером теплоснобжающей организации. В ней должны быть определены:

  1. Последовательность выполнения работ.
  2. Порядок действия специалистов.

Кроме того, обозначается, какая именно бригада будет выполнять работы и какие бригады работают на смежных участках. Испытания отопительного оборудования производятся под четким руководством начальника смены. При этом все иные меоприятия по ремонту или обслуживанию отопительной магистрали, должны быть прекращены.

Запрещено пребывать в непосредственной близости от испытуемого трубопровода при проуцессе поднятия уровня давления до максимального значения. Осмотр компонентов отопительного оборудования должен происходить исключительно при его средних величинах.

В случае проведения работ на участках, смежных с испытуемым, они должны быть ограждены и отключены от испытательного оборудования. Если проверка была проведена с соблюдением всех вышеизложенных норм, подписывается акт проверки.

Как и чем промыть систему отопления

  • 1. Когда система отопления требует промывки?
  • 2. Способы промывки систем отопления
  • 3. Как промыть систему отопления

Со временем эксплуатации отопительная система забивается мусором и накапливает различные загрязнения. Вследствие этого сокращается полезный объем трубопровода и теплообменника в котле, существенно падает теплоотдача радиаторов отопления.

Происходит это по причине использования обычной воды из централизованного водоснабжения, которая в своем составе имеет различные химические вещества. Через определенное время они накапливаются внутри магистралей, мешая дальнейшему прохождению теплоносителя.

Решить проблему засоров и плохой теплоотдачи можно, если выполнить промывку отопительной системы. Следует заметить, что сделать это можно несколькими способами, в том числе и с использованием химических средств, предназначенных именно для этих целей.

В данной статье строительного журнала будет рассказано о том, как и чем, промыть систему отопления.

Когда система отопления требует промывки?

Понять, что система отопления в доме или квартире требует неотлагательной промывки достаточно просто, явными признаками этому, будут:

Неравномерный прогрев радиаторов отопления, с одной стороны радиатор горячий, а с другой холодный. При этом следует заметить, что данная проблема может быть связана и с неправильным подключением радиатора или вследствие его завоздушивания.

  • В системе отопления слышен непонятный шум. Данное явление говорит о том, что на отдельных участках трубопровода изменился объем прохождения теплоносителя, опять же, из-за сильных засоров.
  • Часто срабатывает группа безопасности котла.
  • Топливных ресурсов, которые требуются для нагрева теплоносителя, стало израсходоваться намного больше.
  • Скорость нагрева теплообменника снизилась в разы.

Это далеко не все признаки того, что система отопления имеет серьезные засоры и требуется неотлагательное вмешательство для их устранения. Наиболее быстрым из всех способов, является использование химических средств, предназначенных для этих целей.

Способы промывки систем отопления

Их может быть несколько:

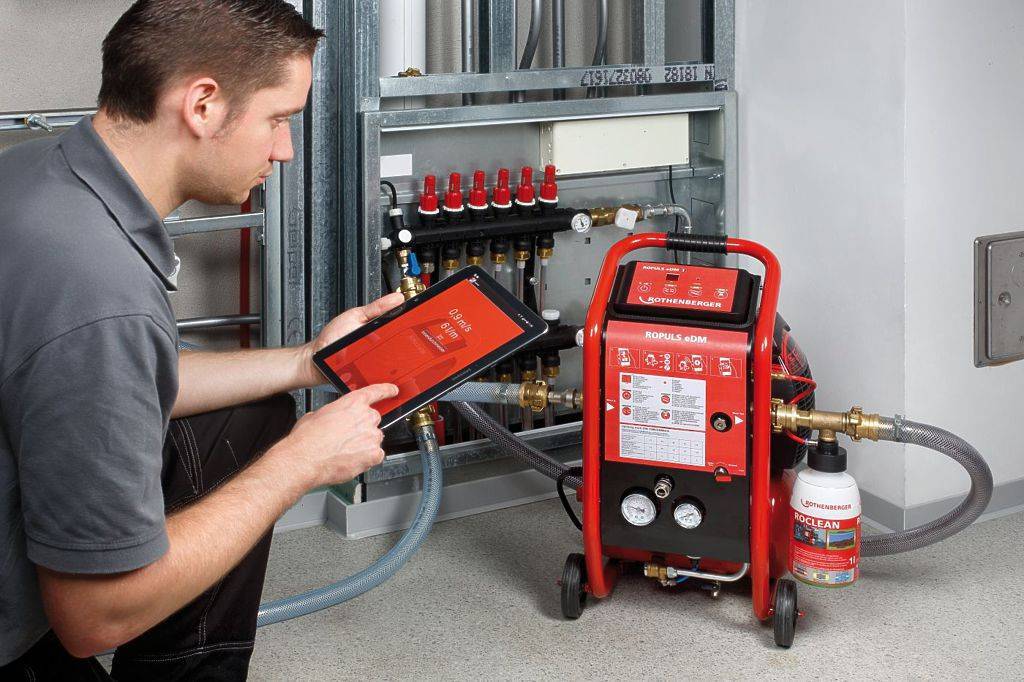

Гидродинамическая промывка — производится посредством специального насосного оборудования в системах с простой разводкой трубопровода.

Импульсная промывка — совершенно новый способ чистки отопительных систем, путем подачи в трубопровод кратковременной импульсной волны, со скоростью свыше 1000 м/сек.

Химическая промывка — наиболее простой и дешевый способ очистки систем отопления с использованием химических реагентов.

Как промыть систему отопления

В том случае, когда система отопления ни разу не чистилась, то осуществлять промывку лучше всего будет с полным демонтажем радиаторов и теплообменника котла. Как показывает практика, больше всего отложений присутствует в трубах расположенных рядом с котлом и в радиаторах отопления.

Поэтому, вооружившись насосной станцией (не любой) и химическими средствами для промывки систем отопления, можно приступать к самостоятельному выполнению работ. В качестве средств для промывки алюминиевых радиаторов, рекомендуется выбирать уже готовые промывки или концентрат, который перед использованием предварительно разбавляется водой.

Очень неплохо себя зарекомендовали для промывки систем отопления растворы на основе ингибированной кислоты (соляной). Они позволяют вытравливать накипь внутри труб и остальных элементов отопительной системы, увеличивая тем самым их полезный объем. Обязательно после промывки отопления данными средствами необходима будет повторная промывка системы, обычной водой.

В процессе промывки труб и радиаторов, грязную воду нужно будет куда-то сливать, поэтому следует заранее запастись большой и герметичной емкостью. При промывке радиаторов отопления патрубки насосной станции подключаются к подаче и обратке, после чего по ним гоняется несколько часов очистительное средство.

При промывке труб, все патрубки идущие к радиаторам отопления следует заглушить. В том случае, если радиаторы не демонтируются перед промывкой, то систему отопления необходимо будет разъединить, как правило, делают это на обратке котла и на стояке отопления.

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение опрессовки системы отопления высотных зданий, социальных объектов и торгово-развлекательных центров регламентируется «Правилами технической эксплуатации систем отопления» и действующими санитарными нормами и правилами.

Давление опрессовки

Уровень давления должен быть рассчитан в соответствии с этими правилами перед испытанием давления воды. Его стоимость зависит от многих факторов:

  • Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
  • Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
  • Количества этажей в здании;
  • Назначения здания.

В большинстве случаев опрессовке системы отопления предшествует промывка, после чего промывочные растворы сливаются, а система заполняется водопроводной водой с температурой 45 °C или ниже. Вентиляция системы обязательна.

После заполнения системы отопления водой к сливному клапану подключается опрессовочный насос, который создает избыточное давление в системе отопления и проверяет уровень давления в самой высокой точке системы отопления.

Давление опрессовки максимальное: что дальше?

После достижения в системе требуемого испытательного давления оно должно поддерживаться не менее 15 минут, в течение которых необходимо следить за показаниями манометров и визуально проверять их на наличие утечек, смещений или разрывов.

Во время опрессовки, конечно же, необходимо проверить каждый нагреватель и каждый агрегат. Не имеет значения, остается ли испытательное давление постоянным или происходит его падение

Особое внимание следует уделить проверке скрытых частей системы отопления, например, в стенах или растворе

Если давление стабильно и утечки не обнаружены, испытание давлением завершено. После завершения теста уровень давления сбрасывается до рабочего значения.

Если перепад давления превышает допустимые значения, необходимо тщательно проверить систему и осмотреть ее на предмет утечек. Испытание давлением должно продолжаться до тех пор, пока не будет обнаружен поврежденный участок.

Завершение опрессовки системы отопления

Испытание системы отопления давлением считается успешным, если падение давления во время тестовых измерений составляет менее 0,1 атм и не обнаружено видимых повреждений системы, разрывов, утечек, смещений или блокировки сварных швов.

Если обнаружено какое-либо повреждение, оно должно быть устранено, и испытание давлением должно быть повторено.

По результатам испытания давлением составляется протокол испытания давлением, в котором указывается время испытания системы, расчет давления, время выдержки под давлением и отчет о результатах.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

  • химическая;
  • дисперсная;
  • гидродинамическая;
  • пневмоимпульсная;
  • гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

  1. подбор состава в зависимости от особенностей отопления;
  2. приготовление раствора в строгом соответствии с инструкцией;
  3. заполнение системы отопления химическим веществом с помощью насоса;
  4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
  5. удаление раствора из труб, промывка системы отопления  под напором;
  6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

  • Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
  • Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

  1. подключают кран;
  2. присоединяют к нему штуцер и шланг;
  3. свободный конец шланга опускают в унитаз;
  4. открывают кран, придерживая шланг, промывают в течение получаса.

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

  • Повышается температура теплоносителя в отопительном контуре;
  • Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

  1. Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
  2. Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

  • Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
  • Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.

Зачем промывать систему отопления?

Замечали ли вы, что у кого-то из ваших друзей или соседей батареи гораздо теплее, чем у вас дома? Причин этому может быть несколько, но самая распространенная – наличие засорений в отопительных магистралях. Именно для устранения таких неприятностей и предупреждения их дальнейшего появления и выполняется промывка.

Симптомы и проявления забитой системы отопления частного дома

Эффективность обогрева снижается из-за двух главных факторов, а именно:

  • появления минеральных отложений в трубах. Чаще всего эта проблема наблюдается в системах, обустроенных с использованием неоцинкованных стальных труб. На поверхностях труб начинают откладываться соли кальция и магния, что приводит к существенному уменьшению пропускной способности. В системах, построенных с использованием оцинкованных труб, такая проблема обычно не появляется;

  • заиливания радиаторов отопления. Чаще всего заиливаются участки, в которых теплоноситель движется с низкой скоростью.

В наибольшей степени заиливанию подвержены чугунные батареи, а также радиаторы с большим количеством секций. Зависимость простая: чем больше секций и чем они объемнее, тем медленнее теплоноситель движется по системе и тем выше вероятность заиливания.

Схема очистки батареи отопления

Важно! Заниматься промывкой отдельного отопительного радиатора надо строго до начала отопительного сезона. Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана

Штуцер установите на шланг

Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг

Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг.

Непосредственно промывка осуществляется в следующей последовательности.

Первый шаг. Подключаем к радиатору отопления промывочный кран.

Второй шаг. Подсоединяем к промывочному крану штуцер со шлангом.

Третий шаг. Второй конец резинового шланга направляем в унитаз.

Четвертый шаг. Открываем промывочный кран и оставляем на 20-30 минут. В процессе ожидания придерживаем шланг, чтобы он не выпрыгнул из унитаза.

Важно! Хотя отдельные батареи и рекомендуется промывать строго до начала сезона отопления, в некоторых ситуациях необходимость промывки возникает, когда обогрев идет полным ходом. Если у вас именно такой случай, засовывайте шланг глубже, прямо в стояк. В противном случае горячий теплоноситель может разрушить унитаз

В противном случае горячий теплоноситель может разрушить унитаз.
