Руководство по строительству мелкозаглубленного ленточного фундамента для дома из газобетона

Этапы возведения столбчатого фундамента из кирпича

Выбор кирпича

Фундамент – это основа всего здания, часть строения на которую направлена вся нагрузка, потому марка кирпича, для возведения фундамента, должна быть максимально прочной и устойчивой к воздействиям окружающей среды.

Для устройства столбчатого фундамента необходимо использовать только полнотелый обожженный кирпич. Полнотелый кирпич морозостойкий  (обозначение показателя морозостойкости — F). Этот показатель обозначает  количество циклов промерзания и оттаивания может перенести кирпич без повреждения. Потому по параметру F кирпич должен быть максимального уровня ( например F 35, F50 ) , что продлит жизнь фундамента. Кирпич должен быть цельный, без видимых повреждений. Марка прочности должна быть не ниже М-150 или лучше М-200, М250, М300. Марка прочности (М) определяет сколько килограммов на 1 см² может выдержать кирпич.

Земляные работы и разметка

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться  кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Глубина ямы, как правило до глубины промерзания грунта, за частую до 60-70 см. Глубина промерзания в каждом регионе  разна я и рассчитывается индивидуально. выемка грунта может быть выполнена как в ручную так и с помощью спецтехники.

Подготовка основания ям под кладку

Основания ям на 10-15 см засыпается щебнем и песком, которые утрамбовываются на дне ямы. Далее на песок укладывается гидроизоляция , для защиты кирпича от влажности почвы.Для усиления основания,  можно на рубероид залить бетонную основу высотой 15 см с армированием и на нее через двое суток, выполнить кладку кирпичного столба. При это раствор необходимо использовать максимальной крепости.

Кладка кирпича

Для кладки столбов фундамента из кирпича используется цемент марок М-400 или М-500. Кладка выполняется с перетяжкой армирующей сеткой между каждым 3- м рядом в горизонте.  При выполнении кладки необходимо каждый ряд вымерять уровнем по вертикали и горизонтали. Высота столба должна быть не менее 20 см над уровнем грунта и на уклонистом участке по верхнему горизонту

Кладку выполняют из 4 кирпичей в одном ряду, столб получается в виде квадрата с равными сторонами с пустотой внутри. Эту пустоту заполняют арматурой и заливают бетоном , эта процедура значительно укрепляет конструкцию фундамента.

Гидроизоляция кирпичных столбов

Через 5 суток после завершения кладки, когда столбы выполненные из кирпича наберут крепости и высохнут, что бы создать их защиту от влаги, столбы необходимо тщательно обмазать битумной мастикой. Процесс высыхания кладки может занять и больше времени, в зависимости от погодных условий, необходимо индивидуально оценивать готовность столбов фундамента.  Дальнейшие работы с кирпичными столбами следует продолжить после полного высыхания мастики. В зависимости от погоды, за ночь она должна высохнуть.

Засыпка столбов фундамента

После полного высыхания возведенных столбов фундамента и мастики свободное пространство между столбами и грунтом необходимо засыпать гравием или шлаком, то есть засыпка непучинистыми материалами или обратная засыпка. Это необходимо для того что бы снизить влияние подвижности грунта на фундамент.

Гидроизоляция верхней части столбов фундамента и забирка

Каждый кирпичный столб фундамента необходимо изолировать рубероидом, на который уже будет укладывается мауэрлат и возводится стены. Между столбами фундамента можно возвести забирку , которая будет препятствовать проникновению холодного воздуха под пол дома, но в то же время и будет препятствовать  доступу к обратной стороне основания дома, тут снова таки необходим индивидуальный подход, в зависимости от предпочтений и удобства будущего домовладельца.

Из описанных выше этапов, можно сделать вывод, что возведение столбчатого фундамента из кирпича, интересный, достаточно простой и недолгий процесс, весьма экономичный и надежный вариант фундамента  для каркасных дачных домов и для постоянного проживания, надежных приусадебных строений.

Этапы сооружения

Пошаговая инструкция от А до Я поможет сделать прочный фундамент, который прослужит длительный период. Конечно, все требуется делать в соответствии со строительными нормами и правилами (СНиП). Возведение и заложение основание должно быть сделано правильно.

Разметка

В соответствии с планом выполняется разметка территории, которая будет применяться под строительство будущего строения. Оно должно быть на сваях. Желательно предварительно сделать план, в котором будут отмечены размеры и расчеты конструкции.

По углам устанавливаются сваи, в качестве них могут применяться деревянные колышки. После их установки, производится натягивание веревки. Это позволяет определить периметр проведения будущих работ.

Траншея

После установки свай, требуется сделать траншею. Ее сооружение делается с учетом особенностей:

  • траншея выкапывается с необходимой глубиной. Для этого требуется учитывать размеры фундамента и подушки под ним;
  • ширина траншеи должна быть больше ширины основания дома. Это предотвратит некоторые сложности при обустройстве опалубки, также обеспечит дренаж для защиты от грунтовых вод;
  • после того как земля будет вынута можно приступать к укладке подушки;
  • первым делом укладывается геотекстиль, который защитит от смешивания песка и грунта;
  • песок смачивается и укладывается в виде небольших слоев с толщиной 15-20 см;
  • утрамбовывание слоев производится при помощи плит;
  • после того как будет сделана подушка, можно приступать к формированию опалубки.

Опалубка

Опалубка изготавливается из деревянных досок, но во многих строительных магазинах можно приобрести изделия из пластика или металла. Они обеспечат высокую прочность и долговечность фундамента.

При обустройстве опалубке стоит соблюдать важные нюансы:

  • во время установки опалубки обязательно требуется следить за вертикальностью стенок, между ними нужно выдерживать одинаковое расстояние;
  • в качестве креплений могут применяться колышки бруски, сверху могут прибиваться распорки, которые в дальнейшем будут удерживать залитый раствор из цемента;
  • стеновые перегородки можно стянуть при помощи проволоки;
  • внутренняя поверхность досок опалубки должна быть гладкой;
  • заранее рекомендуется установить трубы из стали или асбестовой основы. Они обеспечат полноценную вентиляцию в области подполья;
  • трубы требуется устанавливать перпендикулярно опалубке;
  • для того чтобы во время заливки фундамента в отверстия труб не попадал цемент, а также не произошло их деформирования, они должны засыпаться песком.

Армирование

Армирование рекомендуется проводить в тех случаях, когда планируется строительство большого дома с большой массивностью. Этот этап в дальнейшем защитит конструкцию от проседания, деформирования, разрушения.

Армирование проводится с учетом важных рекомендаций:

  • необходимо использовать арматуру с размером диаметра 10-16 мм, она должна располагаться продольно по всей длине фундамента;
  • на верхней и нижней части требуется уложить два прута, при этом от краев стоит отступить несколько сантиметров (достаточно будет 5 см);
  • поперечно размещаются стальные прутки с размером диаметра 6-8 мм, между собой они перевязываются проволокой;
  • при обустройстве армирования не нужно прутки сваривать, это приведет к деформированию конструкции.

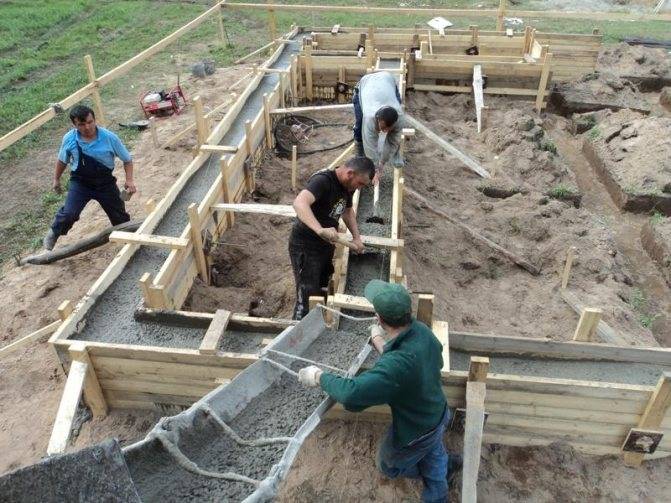

Заливка бетона

Технология заливки фундамента обычно предусматривает несколько этапов. Данный процесс является самым ответственным, потому что от него будет зависеть прочность и стойкость конструкции.

Заливка бетона выполняется так:

  • приготовление смеси. Для этого потребуется цемент, песок, щебень. Первым делом в емкость засыпается бетон, песок и заливается вода в равных пропорциях. Далее хорошо перемешивается и всыпается 5 частей щебня;
  • готовая смесь заливается в траншеи. Чтобы при застывании в бетоне не появились воздушные камеры, бетон тщательно уплотняется после укладывания. Утрамбовка может проводиться вручную или с помощью вибропресса;
  • как только фундамент полностью застынет оставшиеся прослойки в траншеи необходимо засыпать землей и утрамбовать.

Отмостка

Дополнительно для защиты фундамента от размытия и разрушения талыми водами можно соорудить отмостку. Также она выполняет роль дорожки вокруг дома. Так как сделать отмостку?

Она состоит из двух частей:

  • основание. Оно укладывается из слоя песка или из нескольких слоев песка и гравия;
  • декоративное покрытие. Обычно оно выполняется из бетона, но при желании можно сделать из камня.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

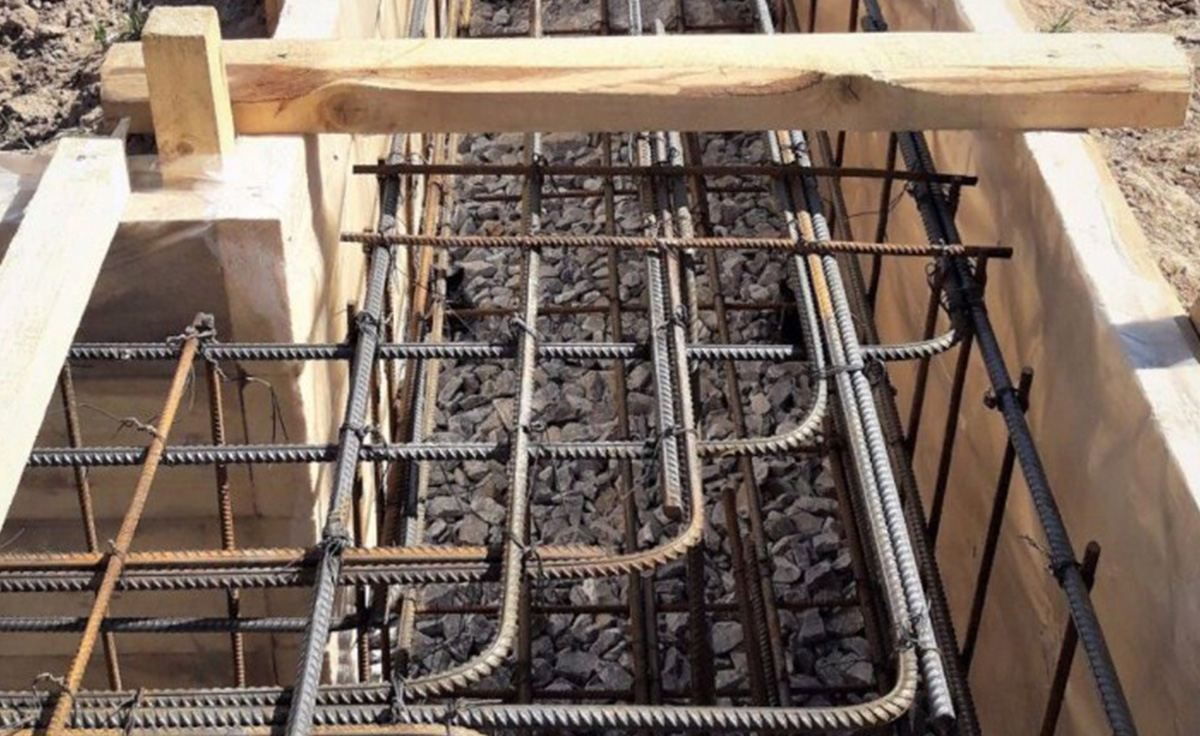

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

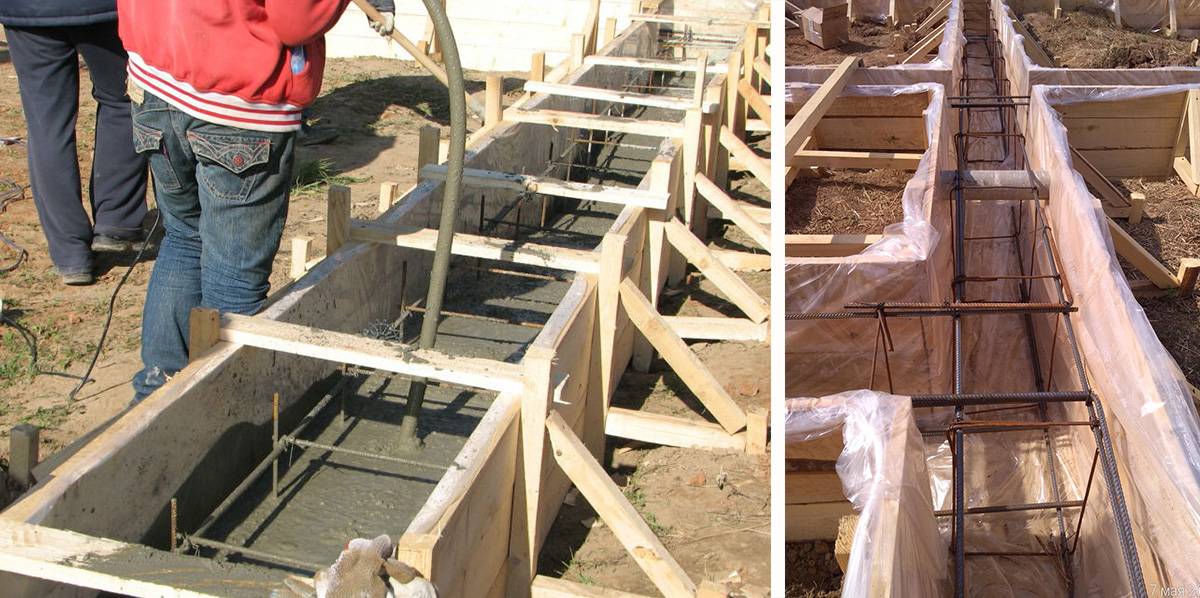

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

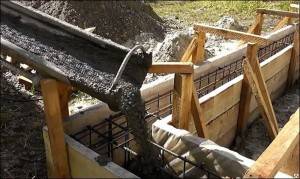

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Для чего нужно знать вес газобетонного дома

Общий вес дома (из газобетона или любого другого материала) считают для возможности определить нужную ширину ленты либо подошвы основания. Площадь опоры выбирают в соответствии с расчетным сопротивлением почвы.

Так, если планируется возвести двухэтажный газобетонный дом со стенами толщиной до 40 сантиметров, облицованный кирпичом, на грунте из суглинка с расчетным сопротивлением 1 кг/см2, нужно подобрать оптимальную ширину подошвы основания так, чтобы давление на почву было на 20% меньше значения расчетного сопротивления.

Основные этапы строительства МЗЛФ:

  • Планирование

    – создание проекта, расчеты, исследование грунта, подготовка чертежа будущего здания, прорисовка схемы основания с несущими стенами, углами, внутренними перегородками.

  • Предварительная подготовка земельного участка

    – очистка территории от растительности, мусора (в том числе удаление деревьев и кустарников с корнями).

  • Рытье траншеи

    – глубиной около 15 сантиметров (если планируется засыпать песчаную подушку, столько же еще отводят на нее), шириной больше несущих стен на 15 сантиметров, выравнивание дна траншеи (от выемок и бугров).

  • Засыпка песчаной подушки

    – из крупного песка, слоем толщиной в 10-15 сантиметров. Потом проливают водой, утрамбовывают. Если грунт очень пучинистый, песок усиливают щебнем фракции до 5 сантиметров.

  • Монтаж опалубки

    – из деревянных щитов или досок, брусьев, с установкой в траншее либо на поверхности земли.

  • Выполнение армирования основания

    – для усиления ленты создают каркас из металлических стержней, связанных вязальной проволокой.

  • Дренаж

    – для отвода воды, чтобы влага и подземные потоки не разрушали конструкцию фундамента. Систему рассчитывают до заливки раствора, она представляет собой водоотвод из труб, покрытых антикоррозийным веществом. Трубы погружаются в грунт, нужны для отвода скапливающейся воды.

  • Основная лента

    – бетон готовят и заливают слоями, нижний слой по глубине заложения не должен быть больше 15 сантиметров. Когда первый слой высыхает, заливают второй и так далее. После завершающей заливки конструкцию накрывают пленкой и позволяют ей затвердеть.

  • Создание гидроизоляции и утепления

    – на покрытое мастикой основание самой ленты выкладывают листы рубероида, дают защите сцепиться, потом укладывают утеплитель подходящего типа.

Плюсы и минусы мелкозаглубленного основания

Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.

Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.

Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.

Зато достоинства более многочисленны:

  • Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
  • Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
  • Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
  • Подвальное помещение можно легко утеплить.

Сильные стороны ленточного фундаментного мелкого заложения

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.

В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:

  1. Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
  2. Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
  3. При желании вы сможете обустроить небольшой подвал в здании.
  4. Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

  • Прочное удержание постройки на месте;
  • Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

  • После того как фундамент будет залит, возникает надобность в производстве отмостки;
  • В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
  • К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
  • Крайне не рекомендуема экономия на качестве бетонного раствора;
  • Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.

Пошаговая инструкция по возведению своими руками

По технологии МЗФЛ фундамент возводится на площадке с готовыми траншеями. Процесс включает, кроме земельных работ, устройство подушки, армирующего каркаса и непосредственно заливку раствором. Дополнительно проводится мероприятие по утеплению основания строения.

Подготовка траншеи

Выкапывают канал под мелкозаглубленную ленту фундамента с превышением заданной ширины на 10 см (по обе стороны). Запас потребуется для установки формовочной опалубки. Если стенки осыпаются, то их нужно укрепить досками.

Дно канала укрывают минеральной подушкой. Она будет компенсировать давление со стороны грунта в период промерзания. Как правило, достаточно толщины 20-30 см. На сильно пучинистых почвах показатель увеличивают. Подоснова формируется так:

  1. дно покрывается песком крупных размеров;
  2. зерна уплотняют с периодическим смачиванием;
  3. засыпается гравий или щебенка, шлак мелкой фракции;
  4. слой выравнивается по горизонтальному уровню;
  5. масса тщательно утрамбовывается.

Строительство опалубки

Формовочная конструкция собирается на глубине, заданной для бетонной ленты. Ниже опускать не нужно, чтобы не разрушать минеральную подушку.

Съемная опалубка состоит из трех основных элементов: щиты, стяжки и упоры. Первые изготавливают из досок, металлических или древесных листов. Для фиксации стенок изнутри применяют резьбовую штангу с пластинами и гайками или собранные из бруса распорки в П/Н-образной форме. Снаружи устанавливают раскосы из любого подручного материала.

Несъемная опалубка представлена готовыми блоками из пенополистирола. Бетонные изделия в случае мелкозаглубленного фундамента используют редко. Монтаж проводится по типу конструктора.

Процесс армирования и вязки

Монолитный фундамент из бетона подлежит обязательному армированию. Нормативы прописаны в СНиП 52-01-2003, СП 52-101-2003. Скелет ленты по размерам должен быть меньше ленты в поперечном сечении на 1,5-4 см. Так стержни будут достаточно защищенными от агрессивных явлений окружающей среды.

Каркас собирается из 3-6 продольных прутьев сечением 12 мм (класс А3 или А500С). Узловые соединения делают внахлест (до 20 диаметров основы, здесь 24 см). Контакт скрепляют сварным швом.

Для формирования каркаса также используют поперечные прутья меньшего диаметра. На поворотных участках вертикальную арматуру усиливают путем прибавления стержней. Здесь скрепляют детали вязальной проволокой. Это необходимо для компенсации теплового или нагрузочного расширения без разрушения металла или стеклопласта.

Заливка фундамента раствором

Мелкозаглубленный ленточный фундамент для дома заливают при температуре свыше +10 градусов по Цельсию. Съемную опалубку рекомендуется предварительно увлажнить. Процесс происходит послойно, чтобы провести уплотнение массы, выгнать воздух с помощью вибрационного оборудования или арматурного прута. Достаточно соблюсти слой в 40 см.

Так как высота фундамента мелкого заложения, лучше сформировать ленту за один заход. Так будет обеспечена монолитность без риска появления мостиков холода из-за расслоения. После окончания работ с раствором ленту накрывают пленкой. Спустя 2 недели можно убирать опалубку, через 4 продолжать строительство.

Создание фундамента

Сначала нужно вырыть яму той глубины, на которую планирует заглублять фундамент. Далее на ее дне делается подушка из крупнозернистого песка, с толщиной слоя около 0.2 метров. Подушка из песка будет важным элементом конструкции. Ведь она сделает несущую землю ровнее, и как следствие, основание будет более надежным.

Обычно песок применяется при постройке фундамента на глинистой почве. После того, как песок засыпан, его проливают водой и используя строительный инструмент, утрамбовывают. Таким образом можно получить твердую и ровную площадку, которая для фундамента будет мягкой подушкой.

Далее делается гидроизоляция из пленки или рубероида, которые необходимо уложить на песчаную подушку. При этом гидроизоляцию нужно постелить таким образом, чтобы она закрыла и дно ямы и ее стенки.

Арматурный каркас потребуется для большей прочности фундамента. Его часто делают из стальных сеток с диаметром прутов 1-1.2 см. И, хотя арматура не нова и является простейшим изделием, строители постоянно совершенствуют даже подобные элементы, когда, казалось бы, ничего нового уже не может быть придумано. На сегодняшний день помимо металлических есть прутья из разных композитов, которые имеют вполне демократичную цену и при этом обладают неплохими показателями.

Кроме армирования в фундаменте нужно предусмотреть закладку коммуникаций и, соответственно, полости для них. Также эти проемы могут выполнять и вентиляционную функцию, а сделать их можно с помощью труб, вставленных в каркас. После того, как они будут залиты бетоном, получатся круглые отверстия для прокладки коммуникаций.

Дальше дело за опалубкой. В некоторых случаях можно обойтись и без нее, но все-таки опалубочная конструкция помогает в строительстве. Ее применение не сильно повышает стоимость работ в целом. Также доски опалубки часто используются для обустройства цоколя. И наконец, она делает процесс заливки фундамента более удобным и экономичным, ведь строители получают возможность контроля заливки и могут придать основанию нужную форму без лишних трудозатрат.

На финальном этапе нам будет нужно залить сам ленточный фундамент. При этом раствор должен быть качественным, это можно определить даже на глаз. Хорошая смесь при сбрасывании с лопаты принимает вид конуса, при этом никаких растеканий быть не должно. И если на строительную площадку бетон доставляется специальным транспортом, то такой тест будет полезно провести, потому что компании, производящие бетон, могут сэкономить на растворе и сделать его слабее, чем указано в проекте.

Раствор для заливки фундамента должен содержать в себе одну часть цемента, три части песка и пять частей щебня. Также любая основа под газобетонный дом должна иметь высокие несущие способности, которые полностью зависят от показателей материала. Кроме этого на прочность фундамента влияет технология трамбовки, и время на протяжении которого твердел материал, а также климатические условия.

Чтобы стенки траншеи не упали на незастывший фундамент для дома из газобетона, нужно сделать особые щиты, которые сбиваются из самой разной древесины. Трамбовать смесь нужно постепенно, по ходу всей заливки, причем делается это в отношении каждого слоя. Если утрамбовывать постепенно, то фундамент для газобетонного здания не будет повреждаться пузырьками воздуха изнутри.

Примерно спустя месяц после заливки фундамента при плюсовой температуре опалубку можно снять. Если основа заливается в жаркую погоду, то это можно сделать уже через неделю с небольшим. Но все же такой бетон схватился, но не отвердел до конца, и это нужно учитывать. При схватывании бетона за основой нужно будет ухаживать путем постоянного увлажнения и покрытия пленкой или мешковиной, чтобы уменьшить отрицательное влияние ультрафиолета.

Также важно сделать отмостку, которая будет защищать фундамент от осадков. Она делается по всему периметру фундамента, а ширина может быть 1-2 метра

Высота же довольно небольшая 0.15 метров, также нужно обязательно соблюсти наклон от дома. Таким образом падающая вода вместо проникновения через почву к фундаменту, будет оттекать в сторону, и хорошо, если отвод воды будет осуществляться еще и ливневкой, которая уведет ее далеко от периметра здания.

Сделанная отмостка не дает влаге попадать в фундамент, а наружную часть цоколя нужно накрыть влагозащищающей мембраной. Таким образом, грунтовые воды не смогут попадать в помещения. Также цоколь может быть изолирован, чтобы уменьшить выход тепла из здания, ну и в конце работ проводится его отделка для большей эстетики.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

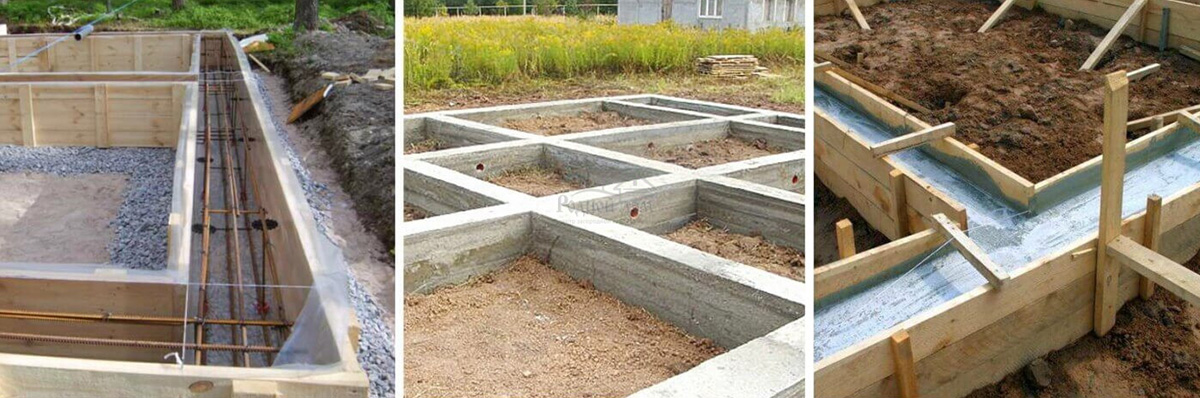

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона

Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Технологические аспекты строительства

Траншея под МЗЛФ

Следует знать, что газобетон, который используется для несущих конструкций дома, имеет высокую гигроскопичность, поэтому на стыке бетона и первого ряда коробки надо предусмотреть хорошую горизонтальную гидроизоляцию. Кроме этого надо выполнить вертикальную гидроизоляцию фундамента. Лучше всего, если это будет обмазка горячим битумом за 2–3 раза. Исходя из этого, рекомендуется отрывать полноценный котлован или траншеи с последующей установкой опалубки.

Для утепления цоколя лучше всего подходят плиты экструдированного пенополистирола, толщина которого определяется теплотехническим расчетом. Следует внимательно отнестись к утеплению отмостки и цоколя.

На дно траншеи после установки опалубки желательно уложить полотна геотекстиля. Этот материал пропускает влагу и воздух, но не дает элементам растительной почвы проникать в структуру железобетона. Это увеличит срок эксплуатации мелкозаглубленного фундамента.

Связка арматуры

Самая правильная технология строительства мелкозаглубленного фундамента подразумевает укладку геотекстиля на отметке ниже промерзания грунта, последующую засыпку грунтом с послойным уплотнением до необходимой отметки. Только после этого устанавливается арматура и производится укладка бетонной смеси.

Выполняя установку арматурного каркаса, следует придерживаться величин правильного нахлеста, который должен быть не меньше 50 диаметров используемой арматуры. Запрещается делать стык всех стержней в одном месте, надо соблюдать правило разбежки, при котором в одной плоскости должно быть выполнено не больше 50% стыков.

Соединение арматурных стержней лучше выполнять путем использования каленой вязальной проволоки. Во время сварочных работ теряется прочность арматуры на растяжение, что со временем приводит к разрыву арматуры в этом месте и появлению трещин в монолитной конструкции. При необходимости инженер-конструктор может рекомендовать правильное использование сварки. Но надо понимать, что выдержать необходимые условия не так просто. Одно дело осуществлять контроль в заводских условиях, другое, прямо на строительной площадке.

Заливка бетона в опалубку

Технология строительства мелкозаглубленных конструкций не так сложна, однако требует внимательного отношения со стороны строителей и соблюдения всех необходимых мелочей. Поэтому, работу лучше всего доверять профессионалам, которые хорошо знают, как строить фундаменты и имеют определенные навыки. Это будете гарантий того, что дом из газобетона простоит на мелкозаглубленном фундаменте долго и без непредвиденных неприятностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
